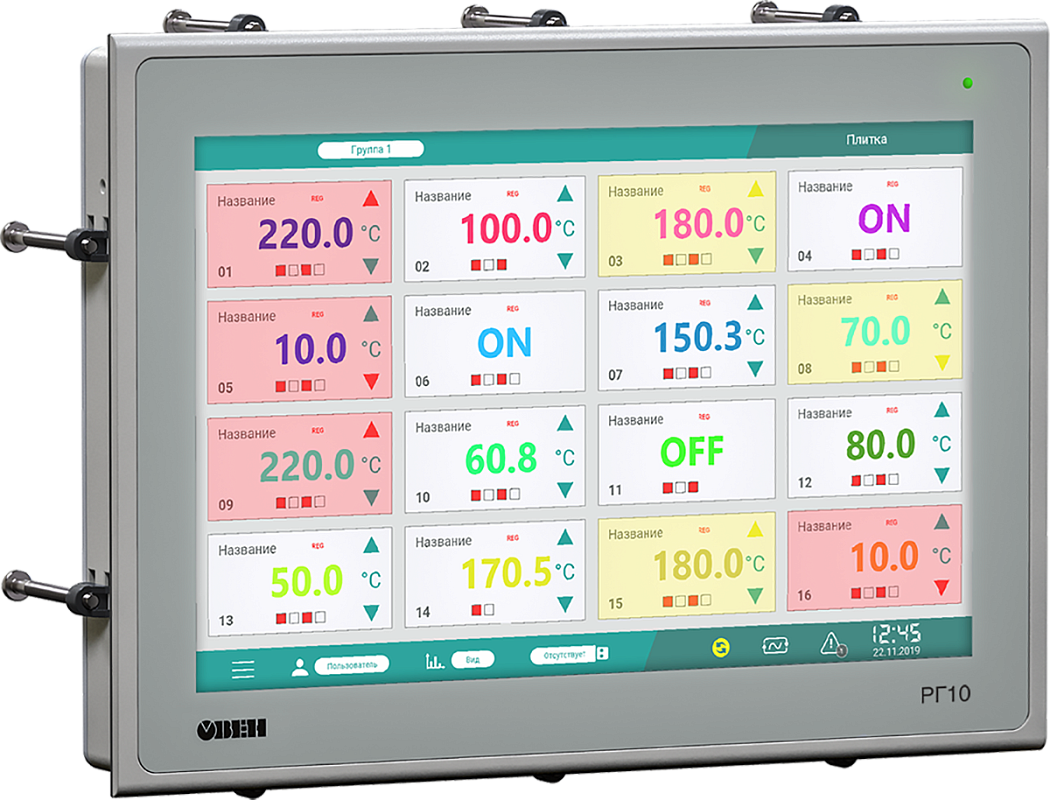

Многоканальный видеографический регистратор ОВЕН РГ10
Арт: F90128
Прибор для сбора данных с различных устройств с сохранением в архив на внешний носитель, визуализации и отработки несложной логики для управления исполнительными механизмами через модули вывода
- Сенсорный экран 10,1" с разрешением 1280×800 пикселей
- Объем внутренней памяти: 8 ГБ
- Возможность подключения внешнего USB-накопителя
- Опрос датчиков температуры, давления, влажности и др.
- Сигнализация о выходе измеренной величины за указанные пределы с помощью внешних устройств
- Интерфейсы: RS-485 (Modbus RTU), Ethernet (Modbus TCP)
- Монтаж: в щит
Временно снят с производства
x
Цену, наличие на складе и сроки поставки можно узнать у менеджера
Доставка по России
Способы оплаты
Многоканальный видеографический регистратор ОВЕН РГ10 предназначен для сбора данных с различных устройств с сохранением в архив на внешний носитель, визуализации и отработки несложной логики для управления исполнительными механизмами через модули вывода. Применяется в различных отраслях промышленности как самостоятельно, так и в составе измерительных информационных и автоматизированных систем управления
Основные функции:
- Опрос датчиков температуры, давления, влажности и др.
- Сигнализация о выходе измеренной величины за указанные пределы с помощью внешних устройств
- Подключение внешних устройств, работающих по интерфейсу RS-485 (Modbus RTU) и Ethernet (Modbus TCP)

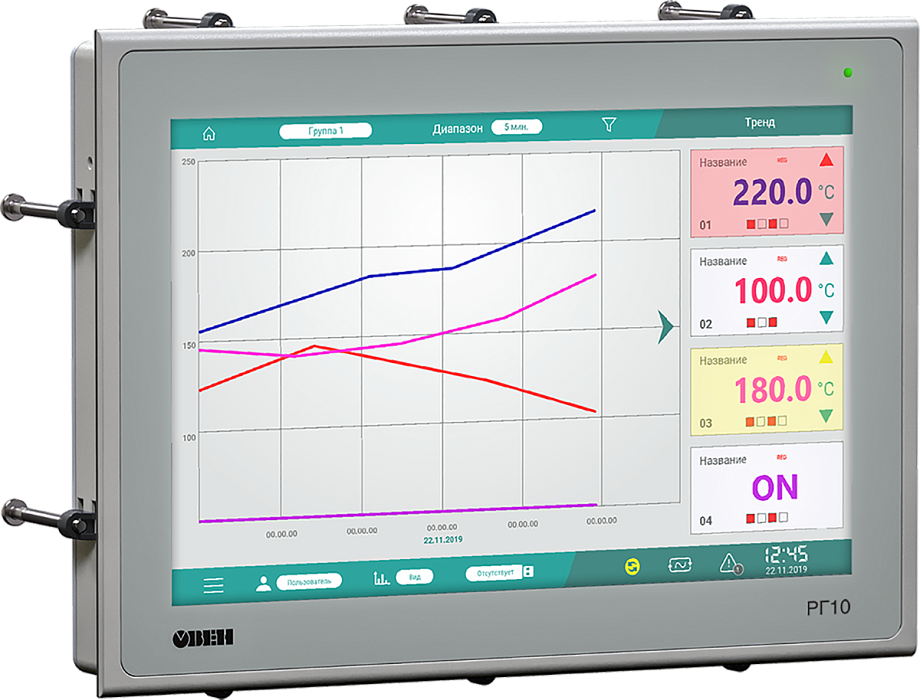

- Отображение на дисплее измеренных и вычисленных параметров в виде числовых значений, графиков (трендов), таблиц
- Архивирование данных на внутреннюю память и внешний USB-накопитель
- Просмотр архива и контроль параметров измеренных величин в произвольный момент времени
- Формирование журнала событий. Экспорт значений для просмотра в Excel
- Защита архивных данных от редактирования
- Возможность ограничения уровня доступа для разных пользователей
Особенности:
- Энергонезависимые часы реального времени (RTC)

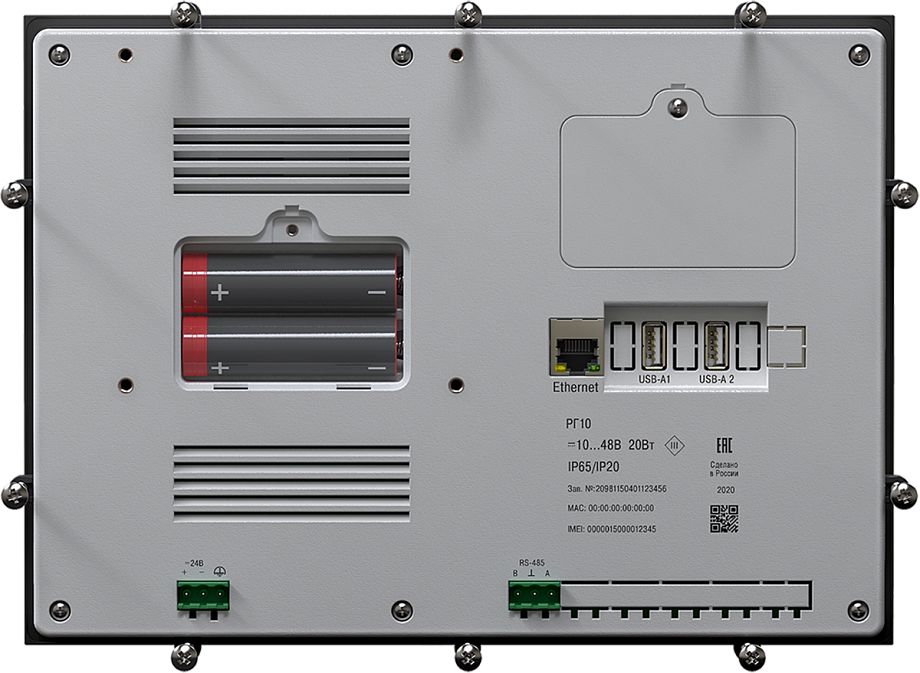

- Питание от аккумуляторных батарей
| Параметр
| Значение
|
| Аппаратные характеристики
| |
| Процессор | MediaTek 4 × ARM Cortex™-A7 Core
|
| Частота
| 1,3 ГГц |
| Графический процессор | ARM Mali-400
|
| Частота графического процессора
| 500 МГц
|
| Объем Flash-памяти (eMMC) | 8 ГБ
|
| Оперативная память (LPDDR3) | 1 ГБ |
| Дисплей
| |
| Тип дисплея | TFT IPS |
| Тип подсветки | LED (светодиодная подсветка)
|
| Тип сенсорного экрана | Ёмкостный, с поддержкой Multi-touch |
| Диагональ | 10,1" |
| Разрешение | 1280×800 пикселей |
| Ethernet | 1 × 10/100 Мбит/c (RJ45)
|
| Wi-Fi | 802.11 b/g/n (2,4 ГГц) |
| USB Host | 2 × USB 2.0
Тип A – для подключения HID-устройств |
| RS-485 | 115200 бит/с, клеммы A(Data+), B(Data-) |
| Подключаемые накопители
| |
| Тип | USB Flash |
| Максимальная емкость (файловая система) | 64 Гб (FAT32) |
| Питание
| |
| Диапазон питающего напряжения | =10...48 В |
| Номинальное напряжение питания | =24 В
|
| Максимальная потребляемая мощность
| 10 Вт |
| Аккумуляторная батарея | |
| Тип | ICR18650 |
| Количество | 2 шт. |
| Емкость | 2600 мА×ч |
| Время автономной работы от батарей | 2 ч |
| Корпус
| |
| Конструктивное исполнение | Для щитового крепления и VESA100 |
| Тип вентиляции | Естественная вентиляция |
| Габаритные размеры (В×Ш×Г) | 193×266×37 мм
|
| Степень защиты корпуса по ГОСТ14254
| |
| - с лицевой стороны
- со стороны разъемов | IP65
IP20 |
| Общие характеристики
| |
| Рабочая температура
| 0...+50°C
|
| Рабочая влажность | 10…90% (без конденсации) |
| Температура хранения | −20…+60°C
|
| Вес | ≤ 1500 г
|

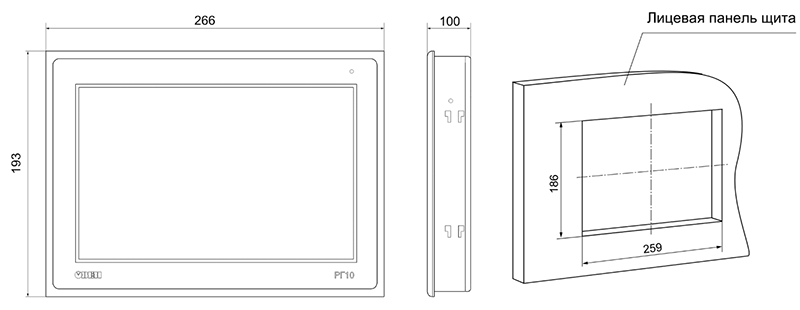

| Габаритные размеры |
 |
Версия: 2022-11-14-ЛВС
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 20.09.2022 | 5.74 Мб |  |
