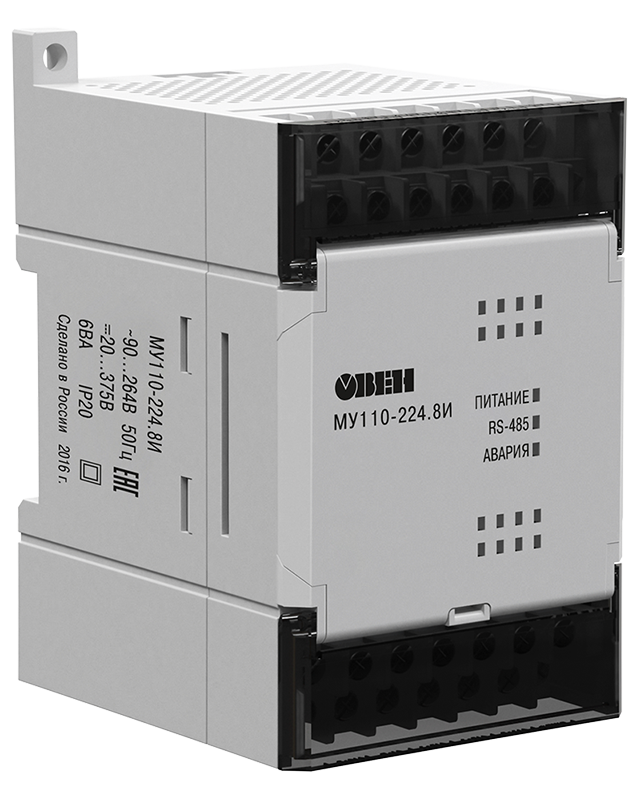

Модуль аналогового вывода ОВЕН МУ110-224.8И

Арт: F90167

Прибор для преобразования цифровых сигналов, передаваемых по сети RS-485, в аналоговые сигналы диапазоном 4...20 мА для управления исполнительными механизмами или для передачи сигналов приборам регистрации и самописцам

Количество выходов: 8
Тип аналоговых выходных сигналов: 4…20 мА
Погрешность преобразования: ±0,5%
Интерфейс: RS-485
Монтаж: на DIN-рейку, на стену

В закладки

19 980 руб. Наличие: 2...4 недели

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Прибор предназначен для преобразования цифровых сигналов, передаваемых по сети RS-485, в аналоговые сигналы диапазоном от 4 до 20 мА для управления исполнительными механизмами или для передачи сигналов приборам регистрации и самописцам.

К МУ110 предоставляются бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.

Конфигурирование МУ110 осуществляется с помощью ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4, соответственно) с помощью программы «Конфигуратор М110», входящей в комплект поставки.

Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.

Особенности:

Поддерживаемые протоколы: ОВЕН, ModBus-RTU, ModBus-ASCII, DCON
Универсальный источник питания ~220 В и =24 В

Основные технические характеристики:

Параметр	Значение
Напряжение питания: - МУ110-220.8И - МУ110-24.8И - МУ110-224.8И	~90...264 В (номинальное ~220 В), 47…63 Гц =18...29 В (номинальное =24 В) ~90...264 В (номинальное ~220 В), 47…63 Гц или =20...375 В (номинальное =24 В)
Потребляемая мощность	≤ 6 ВА
Количество аналоговых выходных элементов	8
Тип аналоговых выходных элементов	ЦАП «параметр – ток 4…20 мА»
Основная приведенная погрешность ЦАП	≤ ±0,5%
Сопротивление нагрузки, подключаемое к выходу	0...1300 Ом
Диапазон напряжений питания выхода	10...36 В
Интерфейс связи с компьютером	RS-485
Максимальная скорость обмена по интерфейсу RS-485	115 200 бит/с
Протокол связи, используемый для передачи информации	ОВЕН; ModBus-RTU; ModBus-ASCII; DCON
Монтаж	на DIN-рейку, на стену
Условия эксплуатации: - температура окружающего воздуха - относительная влажность воздуха - атмосферное давление	−10...+55°С 80%RH (при +25°С) 86...106,7 кПа
Степень защиты корпуса	IP20
Габаритные размеры прибора	63×110×73 мм

Габаритные размеры

Версия: 2020-10-26-ШАР

Документация и схемы

Схема	Размер	Файл
Общий чертеж МУ110-8И	0.1 Мб

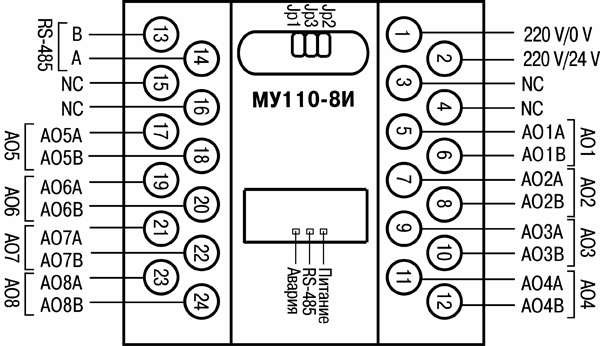

Схема подключения к ВЭ типа ЦАП 4…20 мА	0.08 Мб

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	27.04.2013	0.93 Мб
Список параметров МУ110-6У,МУ110-8И	14.05.2012	0.05 Мб
Руководство пользователя программой «Конфигуратор М110»	06.05.2013	0.45 Мб
Сертификат соответствия для Мх110	31.10.2012	0.48 Мб
Диск Мх110	22.02.2019	35.8 Мб
Конфигуратор Мх110	10.05.2012	0.81 Мб
