Амортизаторы

Для того, чтобы выбрать необходимый амортизатор, достаточно знать не более 5 параметров:
  1. Масса, которую нужно замедлить (вес)  – m (кг)
  2. Скорость при соударении с амортизатором  – νD (м/с)
  3. Движущая сила  – F (Н)
  4. Количество циклов в час  – С(/час)
  5. Количество амортизаторов в цепи  – n
Выбрать конкретную модель можно по таблице характеристик амортизаторов AC, AD и ACD, рассчитав следующие параметры:
  1. Общая энергия за цикл – Е (должна быть меньше или равна максимальному количеству энергии, поглощаемому в час)
  2. Эффективная нагрузка  – me (должна быть меньше или равна максимальной эффективной массе)
Условные обозначения в формулах расчета:
НазваниеОбозначение
Единица измерения

НазваниеОбозначение Единица измерения
Кинетическая энергия за цикл
ЕKН·м

Фактор момента при заторможенном двигателе (нормально 2,5)HM
от 1 до 3
Движущая сила энергии за цикл
ЕDН·м

Ходовой крутящий моментM
Н·м
Общая энергия за цикл (ЕKD)
ЕTН·м

Момент инерцииI
кгм²
Общая энергия за цикл (ЕT·С)ЕН·м/час

Ускорение свободного падения (9,81)
g
м/с²
Эффективная нагрузкаme
кг

Высота падения исключая ход амортизатора
h
м
Масса, которую нужно замедлить
m
кг

Ход амортизатора
S
м
Скорость удара об амортизатор νD м/с
Радиус
R
м
Угловая скорость при удареωрад/с

Коэффициент трения μ
Движущая сила
F
Н

Угол наклона α°
Количество циклов в час
С
1/час

Мощность двигателяP кВт

Примеры расчетов для выбора амортизатора:
ПримерИсходные данные
Расчет

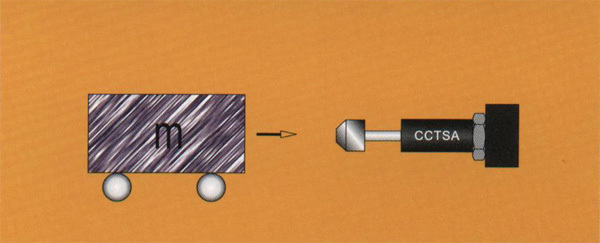

Груз движется горизонтально без движущей силы
m=3 кг
νD=1,0 м/с
S=0,005 м
С=3000/ч
ЕK = (m·νD²)/2 = (3·1,0²)/2 = 1,5 Н·м
ЕT = ЕK = 1,5 Н·м
Е = ЕT ·С = 1,5·3000 = 4500 Н·м/час
me = 2·ЕTD² = 2·1,5/1,0² = 3 кг

Модель AC-1005-2 является наиболее подходящей исходя из полученных данных

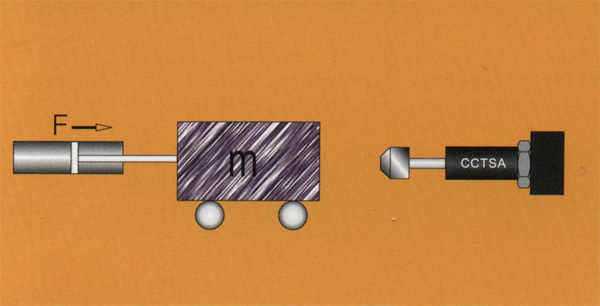

Груз движется горизонтально с помощью движущей силы
m=300 кг
νD=1,2 м/с
S=0,025 м
F=4000 Н
С=150/ч
ЕK = (m·νD²)/2 = (300·1,2²)/2 = 216 Н·м
ЕD = F·S = 4000·0,025 = 100 Н·м
ЕT = ЕKD = 216+100 = 316 Н·м
Е = ЕT ·С = 316·150 = 47 400 Н·м/час
me = 2·ЕTD² = 2·316/1,2² = 438,8 кг
Модель AC-2525-2 является наиболее подходящей исходя из полученных данных

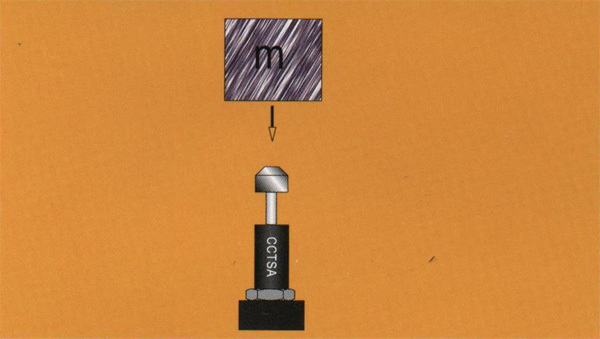

Свободно падающий груз
m
h
S
C
νD = √(2g·h)
ЕK = (m·νD²)/2
ЕD = F·S = m·g·h
ЕT = ЕKD
Е = ЕT ·С
me = 2·ЕTD²

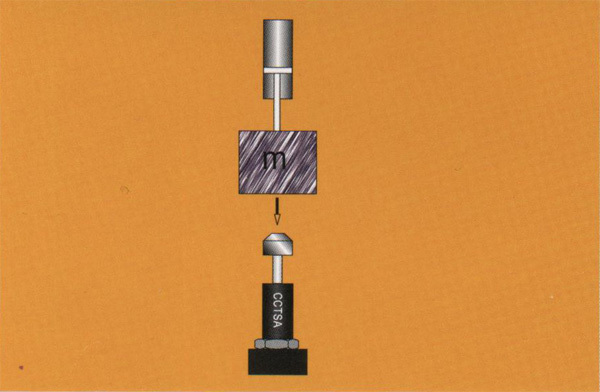

Груз опускается с контролируемой скоростью

m
h
S
F
C
νD

ЕK = (m·νD²)/2
ЕD = F·S = m·g·S
ЕT = ЕKD
Е = ЕT ·С
me = 2·ЕTD²

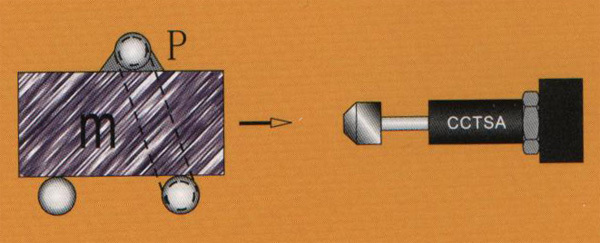

Груз движется горизонтально с помощью мотопривода

m
νD
P
HM
S
C
ЕK = (m·νD²)/2
ЕD = F·S = (P·HM·S)/νD
ЕT = ЕKD
Е = ЕT ·С
me = 2·ЕTD²

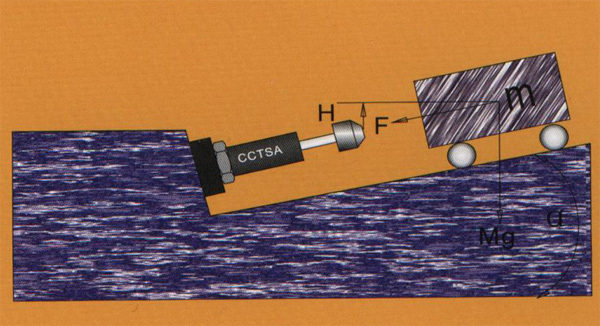

Груз движется по наклонной плоскости

m
h
S
α
C
νD = √(2g·h)
ЕK = (m·νD²)/2
ЕD = F·S = m·g·S·sinα
ЕT = ЕKD
Е = ЕT ·С
me = 2·ЕTD²

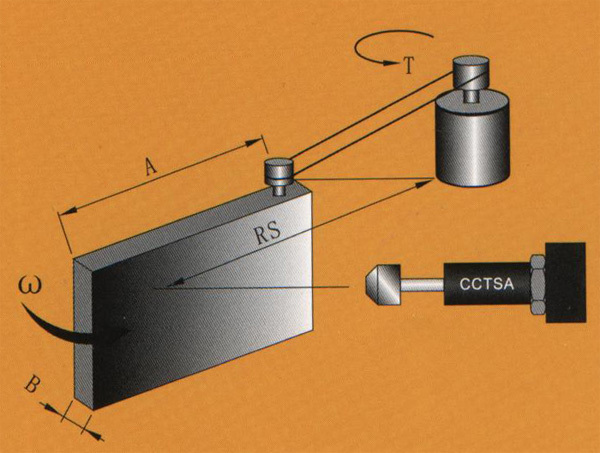

Горизонтально вращающаяся дверь

m
ω
M
RS
A
B
S
C
I = m·(4A²+B²)/12
ЕK = I·ω²/2
θ = S/RS
ЕD = θ·M
ЕT = ЕKD
Е = ЕT ·С
νD = ω·RS
me = 2·ЕTD²

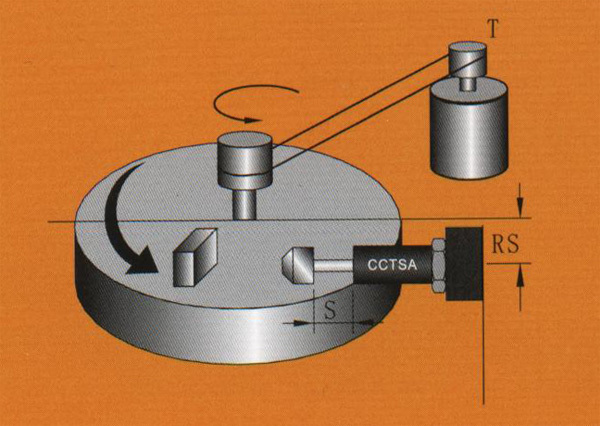

Вращающийся с помощью движущей силы диск

m
ω
M
R
RS
S
C
I = m·R²/2
ЕK = I·ω²/2
θ = S/RS
ЕD = θ·M
ЕT = ЕKD
Е = ЕT ·С
νD = ω·RS
me = 2·ЕTD²

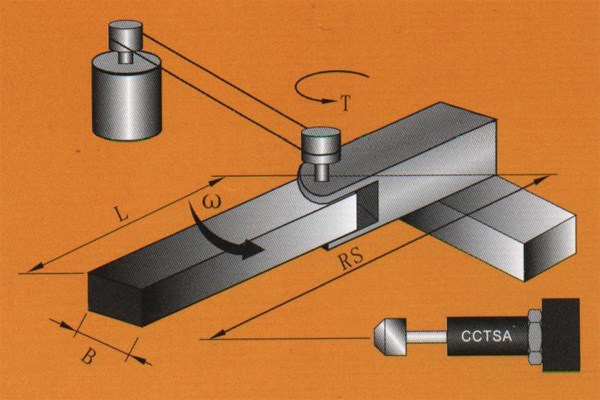

Вращающийся с помощью движущей силы рычаг


m
A
B
ω
M
RS
S
C
I = m·(4A²+B²)/12
ЕK = I·ω²/2
θ = S/RS
ЕD = θ·M
ЕT = ЕKD
Е = ЕT ·С
νD = ω·RS
me = 2·ЕTD²

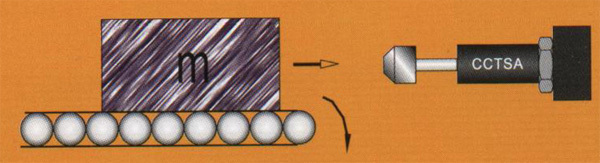

Груз на конвейере

m
νD
μ
S
C

ЕK = (m·νD²)/2
ЕD = F·S = m·g·μ·S
ЕT = ЕKD
Е = ЕT ·С
me = 2·ЕTD²
Сортировка: ...
Вид каталога:
Товаров в сравнении: 0  Перейти
Товаров в сравнении нет
АГН
Нерегулируемый гидравлический амортизатор для поглощения кинетической энергии перемещающихся деталей машин и осуществления их безударной остановки
  • Длина хода штока: 5…60 мм
  • Максимальное количество энергии, поглощаемой в час: 7200...125 000 Н·м/ч
  • Максимальная эффективная масса: 2...1500 кг
  • Максимальная скорость в момент удара: 1...2,5 м/с
  • Присоединение: М8×1, М10×1, М12×1, М14×1,5, М20×1,5, М25×1,5, М36×1,5
от 1 964 руб. На складе Выбрать конфигурацию
Доставка по России
В сравнение В закладки
АГР
Регулируемый гидравлический амортизатор для поглощения кинетической энергии перемещающихся деталей машин и осуществления их безударной остановки
  • Длина хода штока: 10…150 мм
  • Максимальное количество энергии, поглощаемой в час: 24 000...2 520 000 Н·м/ч
  • Максимальная эффективная масса: 80...23 636 кг
  • Максимальная скорость в момент удара: 3,2...3,6 м/с
  • Присоединение: М14×1,5, М20×1,5, М25×1,5, М36×1,5, М42×1,5, UNF21/2-12
от 3 360 руб. На складе Выбрать конфигурацию
Доставка по России
В сравнение В закладки
АГН2
Двусторонний нерегулируемый гидравлический амортизатор для поглощения кинетической энергии перемещающихся деталей машин и осуществления их безударной остановки
  • Длина хода штока: 30...50 мм
  • Максимальное количество энергии, поглощаемой в час: 54 000...150 000 Н·м/ч
  • Максимальная эффективная масса: 40...900 кг
  • Максимальная скорость в момент удара: 1...4 м/с
  • Присоединение: М20×1,5
от 6 079 руб. На складе Выбрать конфигурацию
Доставка по России
В сравнение В закладки
РСГ
Гидравлический регулятор скорости для осуществления плавного регулирования скорости перемещения исполнительных механизмов и обеспечения плавного перемещения с постоянной скоростью
  • Длина хода штока: 15...60 мм
  • Максимальная нагрузка: 350 кгс
от 6 000 руб. На складе Выбрать конфигурацию
Доставка по России
В сравнение В закладки
