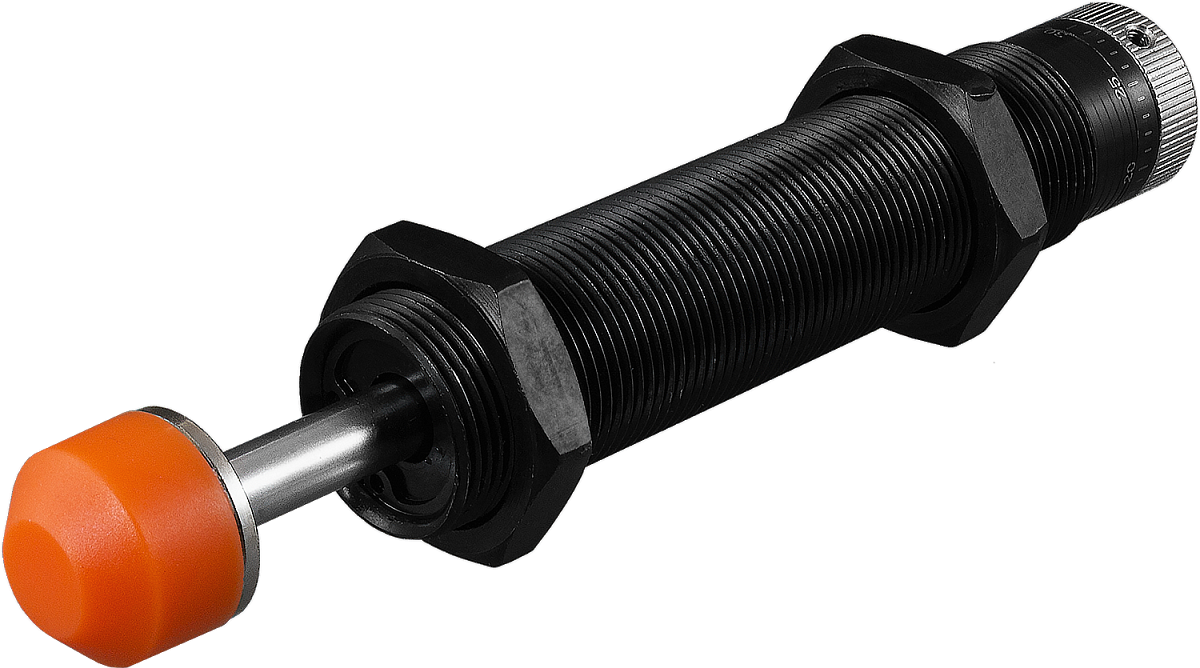

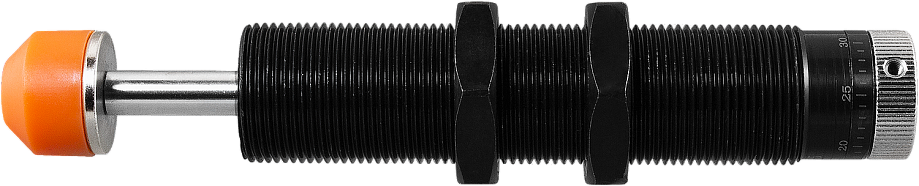

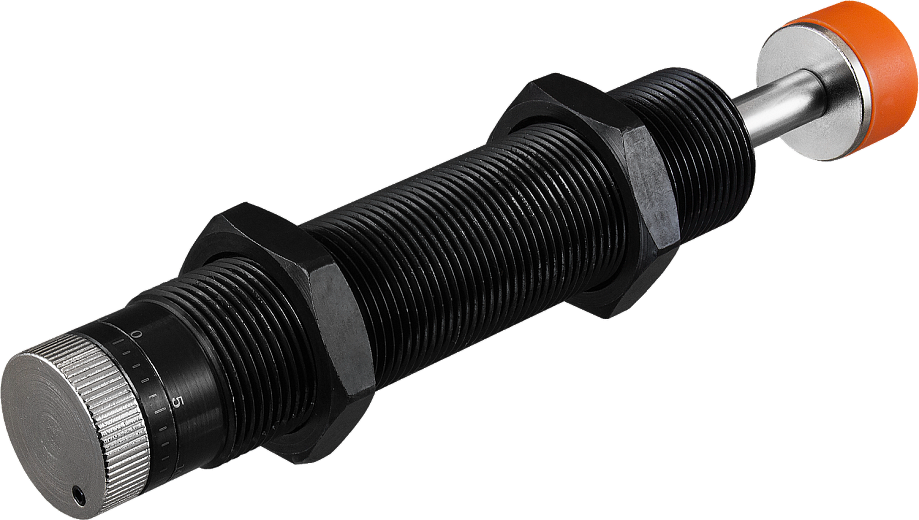

Регулируемый гидравлический амортизатор АГР

Регулируемый гидравлический амортизатор для поглощения кинетической энергии перемещающихся деталей машин и осуществления их безударной остановки

Длина хода штока: 10…150 мм
Максимальное количество энергии, поглощаемой в час: 24 000...2 520 000 Н·м/ч
Максимальная эффективная масса: 80...23 636 кг
Максимальная скорость в момент удара: 3,2...4,8 м/с
Присоединение: М14×1,5, М20×1,5, М25×1,5, М36×1,5, М42×1,5, 2 1/2"-12 UNF

В закладки

от 4 162 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (3)
Все модификации ()
Отзывы (0)

Регулируемый гидравлический амортизатор АГР предназначен для поглощения кинетической энергии перемещающихся деталей машин и осуществления их безударной остановки

Особенности:

Регулирование демпфирующей силы для более точной настройки амортизатора под конкретную систему
Жесткий хромированный шток и специальный уплотнительный элемент обеспечивают долгую и стабильную работу

Технические характеристики:

Модель	Длина хода штока, мм	Максимальное количество энергии, поглощаемой в час, Н·м/ч	Максимальная эффективная масса, кг	Максимальная скорость в момент удара, м/с	Присоединение	Рабочая температура, °C
АГР-1410	10	24 000	80	3,2	М14×1,5	−10...+85
АГР-2016	16	32 000	200	3,6	М20×1,5
АГР-2025	25	39 000	312	3,6	М20×1,5
АГР-2525	25	51 000	400	3,6	М25×1,5
АГР-2540	40	84 000	700	3,6	М25×1,5
АГР-3625	25	90 000	1400	3,2	М36×1,5
АГР-3650	50	108 000	1400	3,2	М36×1,5
АГР-4225	25	130 000	3000	3,6	М42×1,5
АГР-4250	50	155 000	4000	4,8	М42×1,5
АГР-4275	75	187 000	6000	4,8	М42×1,5
АГР-6450	50	1 560 000	12 727	1,6	2 1/2"-12 UNF
АГР-64100	100	1 920 000	18 181	1,6	2 1/2"-12 UNF
АГР-64150	150	2 520 000	23 636	1,6	2 1/2"-12 UNF

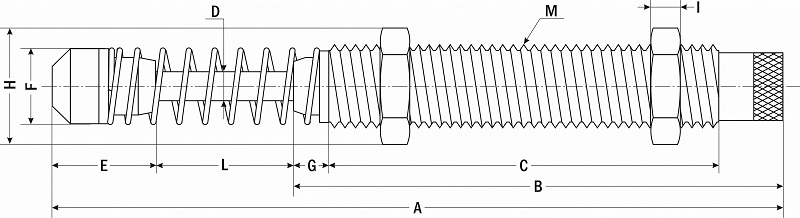

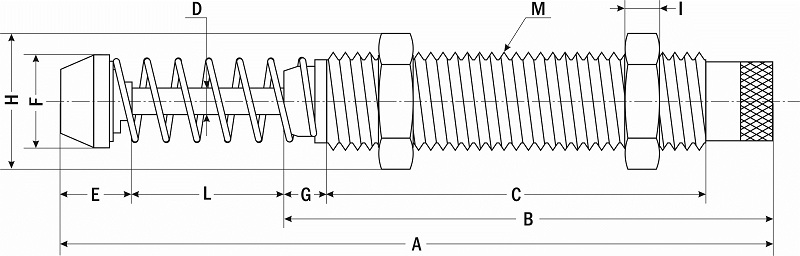

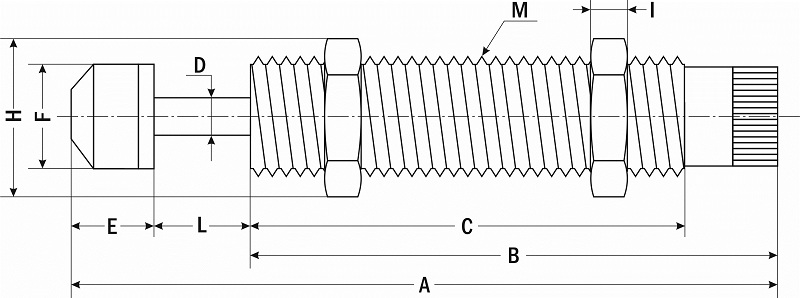

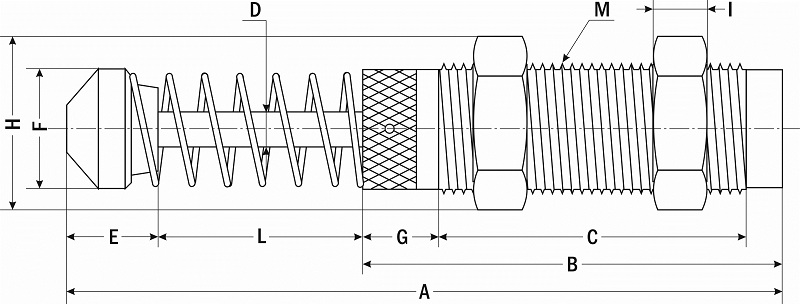

Габаритные размеры

АГР-1410,-2016,-2025,-2525

АГР-2540

АГР-3625,-3650

АГР-4225,-4250,-4275

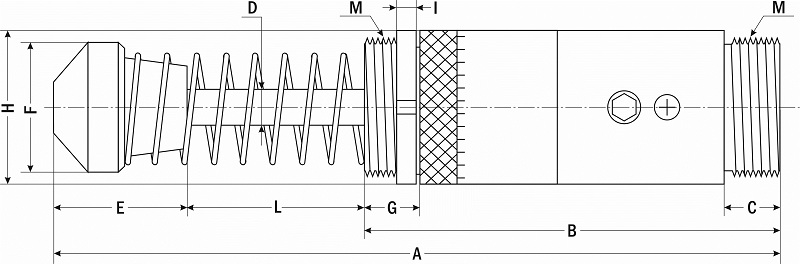

АГР-6450,-64100,-64150

Модель	Размер, мм										M	Габаритные размеры, мм
Модель	A	B	C	D	E	F	G	H	I	L (ход штока)	M	Габаритные размеры, мм
АГР-1410	107	85	68,5	4	12	12	−	21	7	10	М14×1,5	21×18×107
АГР-2016	129,4	98,2	99	6	16	18	−	30,5	7	17	М20×1,5	30,5×26×129
АГР-2025	160	119	100	6	16	18	−	30,5	7	25	М20×1,5	30,5×26×160
АГР-2525	161	117,5	100	8	18	22	−	36	7	25,5	М25×1,5	36×31×161
АГР-2540	221,5	144,5	117	8	37	22	10	32	10	40	М25×1,5	32×28×221,5
АГР-3625	183	133	103	10	25	35,5	10	46	15	25	М36×1,5	46×40×183
АГР-3650	246	171	134	10	25	35,5	17	46	15	50	М36×1,5	46×40×246
АГР-4225	184	126	88	12	33	44,5	29	50	15	25	М42×1,5	50×43×184
АГР-4250	245	157	117,5	12	38	44,5	29	50	15	50	М42×1,5	50×43×245
АГР-4275	300,5	187,5	148	12	38	44,5	29	50	15	75	М42×1,5	50×43×300,5
АГР-6450	247	146	26	20	51	59	26	76	9,5	50	2 1/2"-12 UNF	∅ 76×247
АГР-64100	347	196	26	20	51	59	26	76	9,5	100	2 1/2"-12 UNF	∅ 76×347
АГР-64150	467	256	26	20	61	59	26	76	9,5	150	2 1/2"-12 UNF	∅ 76×467

Версия: 2022-12-30-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	11.10.2022	1.08 Мб

Артикул	Ход штока, мм	Мах. Эффект. Масса, кг	Vmax удара м/с	Присоединение	Срок поставки	Стоимость
10 16 25 40 50 75 100 150	80 200 312 400 700 1400 3000 4000 6000 12000 18000 23000	1,6 3,2 3,6 4,8	М14х1.5 М20х1.5 М25х1.5 М36х1.5 М42х1.5 UNF21/2-12

Артикул	Модель	Ход штока, мм	Мах. Эффект. Масса, кг	Vmax удара м/с	Присоединение	Срок поставки	Стоимость

Артикул	Свойства					Срок поставки	Стоимость

Артикул	Свойства					Срок поставки	Стоимость

Артикул	Модель	Ход штока, мм	Мах. Эффект. Масса, кг	Vmax удара м/с	Присоединение	Срок поставки	Стоимость
E92076	АГР-1410	10	80	3,2	М14х1.5	Со склада	5250 руб. – +
E92077	АГР-2016	16	200	3,6	М20х1.5	Со склада	5749 руб. – +
E92082	АГР-3650	50	1400	3,2	М36х1.5	Со склада	14126 руб. – +

Артикул	Модель	Ход штока, мм	Мах. Эффект. Масса, кг	Vmax удара м/с	Присоединение	Срок поставки	Стоимость

Отзывы на этот товар пока отсутствуют.
