Контроллеры уровня

Во многих технологических процессах требуется контроль уровня различных жидкостей. Для решения этой задачи мы предлагаем контроллеры уровня, а также поплавковые датчики, которые могут использоваться как для работы с контроллерами, так и для управления исполнительными механизмами напрямую.

Контроллеры и датчики уровня могут применяться для решения следующих задач:

  • поддержание уровня жидкости в заданных пределах;
  • управление насосами, заполняющими накопительные или напорные резервуары, химические реакторы и т. п.;
  • управление насосами, подающими воду из скважин, откачивающими ее из различных емкостей;
  • защита от сухого хода насосов, ТЭНов и аварийное отключение приборов, работа которых недопустима без воды
  • (отопительных электрокотлов, водонагревателей и пр.);
  • предотвращение переливов и загрязнения окружающей среды;
  • контроль уровня жидкости в транспортных средствах — контроль объема топлива в тяжелой технике (грузовиках,
  • экскаваторах, тепловозах).

Контроллеры уровня предназначены для регулирования уровня жидких и сыпучих сред в различного рода баках, резервуарах, скважинах. Также они применяются для автоматического наполнения или осушения резервуара, бака, приямка и т. д.

Преимущества контроллеров уровня:

  • возможность подключения датчиков уровня различных типов;
  • более мощные (по сравнению с поплавковыми датчиками) исполнительные реле;
  • возможность задания чувствительности измерительных входов;
  • 4 типовых алгоритма работы и возможность ручного управления исполнительными механизмами (ОРДИНАР-Щ);
  • возможность использования в качестве датчиков уровня:
– кондуктометрических зондов;
– датчиков типа «сухой контакт» (например, поплавковых);
– бесконтактных датчиков n-p-n или p-n-p типа (ОРДИНАР-Щ).

Алгоритмы работы ОРДИНАР-Щ

Первый алгоритм – работа на заполнение и осушение. В алгоритме реализовано три независимых канала контроля уровня среды. Один канал использует один датчик уровня и может управлять одним реле.

Второй алгоритм позволяет управлять заполнением бака из скважины, а также заполнением бака из «бесконечного резервуара» или осушением скважины. Для работы алгоритма необходимо подключение двух датчиков в баке (верхний и нижний уровень) и двух датчиков в скважине (верхний и нижний уровень).

Третий алгоритм предназначен для контроля уровня среды с защитой от перелива в одном баке с использованием трех датчиков уровня: датчика нижнего уровня, датчика верхнего уровня и датчика аварийного уровня.

Четвертый алгоритм предназначен для контроля уровня в емкости по четырем датчикам: перелив, верхний, нижний и сухой ход.

Система контроля уровня жидкости в резервуаре

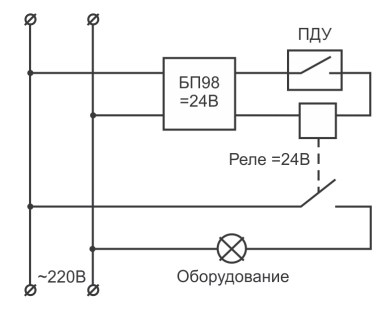

Рекомендуемая схема подключения поплавковых датчиков серии ПДУ-Н, ПДУ-В с блоком питания БП98

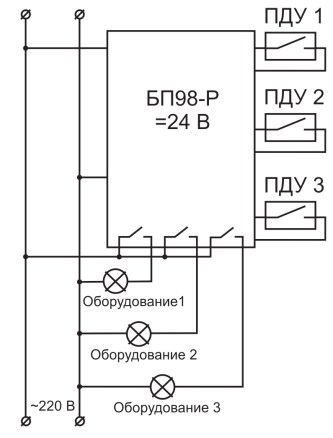

Рекомендуемая схема подключения поплавковых датчиков серии ПДУ-Н, ПДУ-В с блоком питания БП98-Р

Сортировка: ...
Вид каталога:
Товаров в сравнении: 0  Перейти
Товаров в сравнении нет
ОРДИНАР-Д5
Прибор для контроля уровня проводящих жидкостей (воды, химических растворов и т. п.) в колодцах, коллекторах и других емкостях. Может применяться для автоматического наполнения/осушения резервуара, бака, приямка и т. д., защиты насоса от «сухого хода», управления системой «бак-скважина».
  • Максимальное количество контролируемых уровней: 2+2
  • Входные сигналы: кондуктометрические или поплавковые датчики
  • 5 входов для датчиков уровня
  • 5 алгоритма работы
  • Контакты: НО+НЗ
  • Коммутационная способность: ~17 А, 250 В
  • Светодиодная индикация состояния реле
  • Монтаж: на DIN-рейку
1 495 руб. Наличие: На складе
Доставка по России
В сравнение В закладки
ОРДИНАР-М
Прибор для контроля уровня проводящих жидкостей (воды, химических растворов и т. п.) в колодцах, коллекторах и других емкостях. Может применяться для автоматического заполнения или осушения резервуара, бака, приямка и т. д.
  • Максимальное количество контролируемых уровней: 2
  • Входные сигналы: кондуктометрические зонды, датчик типа «сухой контакт»
  • Реле ~5 А, 250 В
  • Светодиодная индикация состояния реле
  • Монтаж: на DIN-рейку или щитовой
от 888 руб. Наличие: Ожидается 2019.11.30 Выбрать конфигурацию
Доставка по России
В сравнение В закладки
Ординар-D1
Прибор для контроля уровня проводящих жидкостей (воды, химических растворов и т. п.) в колодцах,  коллекторах и других емкостях
  • Максимальное количество контролируемых уровней: 2
  • Регулируемое время задержки: 0,5…10 с
  • Выходной сигнал: реле ~10 А, 250 В
  • Чувствительность: 5...100 кОм
  • Регулятор чувствительности
  • Светодиодные индикаторы питания и состояния реле
  • Монтаж: на DIN-рейку
2 083 руб. Наличие: На складе
Доставка по России
В сравнение В закладки
ОРДИНАР-Д4
Прибор для контроля уровня проводящих жидкостей (воды, химических растворов и т. п.) в колодцах, коллекторах и других емкостях. Может применяться для автоматического осушения резервуара, бака, приямка и т. д.
  • Максимальное количество контролируемых уровней: 2
  • Входные сигналы: кондуктометрические зонды, датчик типа «сухой контакт»
  • Выходной сигнал: реле ~5 А, 250 В
  • Чувствительность: 5...50 кОм
  • Регулятор чувствительности
  • Светодиодная индикация состояния реле
  • Монтаж: на DIN-рейку
1 340 руб. Наличие: На складе
Доставка по России
В сравнение В закладки
ОРДИНАР
Прибор для контроля уровня жидких и сыпучих сред в различного рода баках, резервуарах, скважинах. Может применяться для автоматического наполнения/осушения резервуара, бака, приямка и т. д.
  • Максимальное количество контролируемых уровней: 4
  • Входные сигналы: кондуктометрические зонды, датчик типа «сухой контакт», бесконтактные датчики типа NPN, бесконтактные датчики типа PNP (опция)
  • Выходные сигналы: реле, драйвер оптосимистора, оптотранзистор с открытым коллектором
  • 4 алгоритма работы и ручной режим управления
  • Встроенный источник питания: =12 В
  • Интерфейсы: RS-485 (опция): Modbus-RTU, OPC-сервер
  • Монтаж: в щит
от 4 350 руб. Наличие: 1...2 недели Выбрать конфигурацию
Доставка по России
В сравнение В закладки
Щитовой монтаж
Прибор для создания систем автоматического контроля и поддержания уровня, а также управления насосами.
  • Максимальное количество контролируемых уровней: 4
  • Диапазон переменного напряжения питания: 90...264 В
  • Потребляемая мощность: 6 ВА
  • Защита: IP20; IP44; P54
  • Монтаж: настенный, на DIN-рейку, щитовой
4 860 руб. Наличие: На складе Выбрать конфигурацию
Доставка по России
В сравнение В закладки
ОВЕН БКК1
Прибор для отслеживания четырех уровней токопроводящей жидкости
  • Максимальное количество контролируемых уровней: 4
  • Защита: IP20
  • Монтаж: на DIN-рейку
от 3 540 руб. Наличие: На складе Выбрать конфигурацию
Доставка по России
В сравнение В закладки
Настенный корпус
Прибор для контроля уровня жидких и сыпучих материалов в резервуаре
  • Максимальное количество контролируемых уровней: 3
  • Реле: ~8 А, 220 В
  • Типы датчиков: кондуктометрические, активные с выходными ключами n-p-n-типа, механические контактные устройства
  • Защита: IP54
  • Монтаж: щитовой, настенный
3 480 руб. Наличие: 1...2 недели Выбрать конфигурацию
Доставка по России
В сравнение В закладки
ОВЕН САУ-М6
Прибор для автоматизации технологических процессов, связанных с контролем и регулированием уровня жидкости, при условии, что используемая рабочая жидкость обладает электропроводностью
  • Максимальное количество контролируемых уровней: 3
  • Реле: ~4 А, 220 В
  • Защита: IP44
  • Монтаж: настенный


3 360 руб. Наличие: На складе
Доставка по России
В сравнение В закладки
ОВЕН САУ-М2
Прибор для применения в системах автоматической поддержания уровня жидкости в резервуарах, накопительных емкостях, отстойниках, а также в системах автоматического осушения
  • Максимальное количество контролируемых уровней: 2+2
  • Тип датчиков: кондуктометрические
  • Количество датчиков: 2
  • Защита: IP44
  • Монтаж: настенный

    2 940 руб. Наличие: На складе
    Доставка по России
    В сравнение В закладки
    E3LM10
    Прибор для контроля уровня жидкостей с помощью погружных электродов
    • Максимальное количество контролируемых уровней: 2
    • Задержка включения: 0,5...10 с
    • Задержка срабатывания: 0,5...10 с
    • Выходные контакты: 1 перекидной контакт, ~5 А, 250 В
    • 2 функции
    • Напряжение питания: ~230 В
    • Защита: IP40, IP20
    • Монтаж на DIN-рейку
    • Сертификат ГОСТ
    4 692 руб. Наличие: 1...2 недели
    Доставка по России
    В сравнение В закладки
    Finder 72.11
    Прибор для контроля уровня проводящих жидкостей (воды, химических растворов и т. п.) в колодцах, коллекторах и других емкостях
    • Максимальное количество контролируемых уровней: 2
    • Чувствительность: 150 кОм
    • Время срабатывания: 1 c
    • Выходной контакт: 1 перекидной контакт
    • Реле: ~16 А, 250 В
    • Питание: ≅24 В, ~110…125 В, ~230…240 В
    • Защита: IP20
    • Монтаж на DIN-рейку
    • Функции наполнения или дренажа
    3 902 руб. Наличие: 1...2 недели Выбрать конфигурацию
    Доставка по России
    В сравнение В закладки
    Finder 72.01
    Прибор для контроля уровня проводящих жидкостей (воды, химических растворов и т. п.) в колодцах, коллекторах и других емкостях
    • Максимальное количество контролируемых уровней: 2
    • Чувствительность: 5…150 кОм или 5...450 кОм
    • Время срабатывания: 0,5 c или 7 с
    • Выходной контакт: 1 перекидной контакт
    • Реле: ~16 А, 250 В
    • Питание: ≅24 В, ~110…125 В, ~230…240 В, ~400 В
    • Защита: IP20
    • Монтаж на DIN-рейку
    • Функции наполнения или дренажа
    от 4 064 руб. Наличие: 1...2 недели Выбрать конфигурацию
    Доставка по России
    В сравнение В закладки
    HRH-6S
    Выносной блок индикации HRH-6S предназначен для совместного использования с контроллером уровня жидкости HRH-6
    • Максимальное количество контролируемых уровней: 5
    • Устанавливается, например, в кабинах водителей пожарных машин в качестве дополнения к основному блоку контроллера, расположенному возле резервуара с водой
    • Светодиодная индикация
    4 592 руб. Наличие: 1...2 недели
    Доставка по России
    В сравнение В закладки
    HRH-6
    Реле контроля уровня жидкости HRH-6 предназначено для контроля уровня воды в емкостях пожарных машин, также может использоваться для контроля уровня проводящих жидкостей (воды, химических растворов и т. п.) в колодцах, бассейнах и других емкостях. Используется совместно с датчиками уровня жидкости SHR-1, SHR-2, SHR-3.
    • Максимальное количество контролируемых уровней: 5
    • Реле: ~10 А, 220 В
    • Отображение уровня жидкости светодиодными индикаторами на лицевой панели устройства
    • Возможность подключения дополнительной выносной индикации HRH-6S (например, у водителя пожарной машины)
    • Настраиваемая чувствительность
    • Настраиваемая временная задержка
    • Выбор функции наполнение/выкл./опорожнение на лицевой панели устройства
    • Защита: IP65
    от 7 407 руб. Наличие: 1...2 недели Выбрать конфигурацию
    Доставка по России
    В сравнение В закладки
    HRH-4
    Комплекс контроля уровня жидкости HRH-4 предназначен для контроля уровня проводящих жидкостей (воды, химических растворов и т. п.) в колодцах, коллекторах, бассейнах и других емкостях. Используется совместно с датчиками уровня жидкости SHR-1, SHR-2, SHR-3. Позволяет автоматизировать работу насосов в зависимости от уровня жидкости.
    • Максимальное количество контролируемых уровней: 2
    • Применяется для автоматической эксплуатации однофазных и трехфазных насосов
    • Поставка в виде готового комплекса уровневого реле и контактора VS425, простая установка
    • Контроль функций откачки, докачки
    • Возможность настройки чувствительности
    • Защита корпуса: IP55
    • Размещение в коробке размером 160×135×83 мм

    9 216 руб. Наличие: 1...2 недели
    Доставка по России
    В сравнение В закладки
    HRH-5
    Реле контроля уровня жидкости HRH-5 предназначено для контроля уровня проводящих жидкостей (воды, химических растворов и т. п.) в колодцах, коллекторах, бассейнах и других емкостях. Используется совместно с датчиками уровня жидкости SHR-1, SHR-2, SHR-3. Принцип действия реле основан на измерении сопротивления жидкости между сенсорами.
    • Максимальное количество контролируемых уровней: 2
    • Контроль откачки, докачки жидкости
    • Одноуровневый и двухуровневый контроль в рамках одного устройства
    • Возможность настройки чувствительности
    • Настраиваемая временная задержка активации
    • Исполнение 1S, крепление на DIN-рейку
    2 354 руб. Наличие: 1...2 недели
    Доставка по России
    В сравнение В закладки
    HRH-1
    Реле контроля уровня жидкости HRH-1 предназначено для контроля уровня проводящих жидкостей (воды, химических растворов и т. п.) в колодцах, коллекторах и других емкостях. Используется совместно с датчиками уровня жидкости SHR-1, SHR-2, SHR-3. Принцип действия реле основан на измерении сопротивления жидкости между сенсорами.
    • Максимальное количество контролируемых уровней: 2
    • Гальванически изолированное питание: ~230 В; ≅24 В
    • Контроль откачки, докачки, количества жидкости в емкости
    • Одноуровневый и двухуровневый контроль в рамках одного устройства
    • Возможность настройки чувствительности
    • Настраиваемая временная задержка активации
    • Исполнение 3S, крепление на DIN-рейку

    от 4 108 руб. Наличие: 1...2 недели Выбрать конфигурацию
    Доставка по России
    В сравнение В закладки
    Контур-М
    Прибор для автоматического заполнения или осушения резервуара, сигнализации уровня, измерения уровня, измерения уровня в процентах от степени заполнения резервуара и управления насосами по выбранному алгоритму.
    • Максимальное количество контролируемых уровней: 2
    • 1 реле: ~16 А, 220 В
    • 4 встроенных алгоритмов работы
    • Монтаж: на DIN-рейку
    2 747 руб. Наличие: 2...4 недели
    Доставка по России
    В сравнение В закладки
    Контур-У
    Прибор для автоматического заполнения или осушения резервуара, сигнализации уровня, измерения уровня, измерения уровня в процентах от степени заполнения резервуара и управления насосами по выбранному алгоритму.
    • Максимальное количество контролируемых уровней: 4
    • 3 реле: ~10 А, 220 В
    • 14 встроенных алгоритмов работы
    • Четырехразрядный светодиодный индикатор
    • Монтаж: в щит или на стену
    3 930 руб. Наличие: 2...4 недели Выбрать конфигурацию
    Доставка по России
    В сравнение В закладки
    Ратар-02У
    Прибор для управления тепловыми электрическими котлами, водонагревателями, электрическими термокамерами, холодильными агрегатами и другими системами
    • Диапазон регулирования температуры: −200…650°C
    • Погрешность: ±0,15%
    • Количество выходных устройств: 2
    • Тип выхода: реле, оптосимистор или оптотранзистор
    • Два прибора в одном: терморегулятор и реле контроля уровня
    • Одновременное поддержание температуры и заданного уровня жидкости
    • Монтаж: на DIN-рейку
    Наличие: 2...4 недели
    Цену и наличие на складе можно узнать у менеджера
    Звоните
    Доставка по России
    В сравнение В закладки
    ОВЕН СУНА-122
    Прибор для каскадного управления насосными группами совместно с частотными преобразователями в системах водоснабжения, водозабора, повышения давления, канализационных сооружений жилых и офисных зданий, промышленных предприятий, коттеджных посёлков, детских садов, школ, больниц и других объектов
    • Количество входов: 8 дискретных, 4 аналоговых
    • Количество выходов: 8 дискретны, 1 аналоговый
    • Интерфейс: RS-485
    • Защита: IP20
    • Монтаж: на DIN-рейку
    8 791 руб. Наличие: 2...4 недели Выбрать конфигурацию
    Доставка по России
    В сравнение В закладки
    ОВЕН СУНА-121
    Прибор для управления насосными группами в системах водоснабжения, водозабора, повышения давления, канализационных сооружений жилых и офисных зданий
    • Максимальное количество контролируемых уровней: 8
    • Диапазон переменного напряжения питания: 90…264 В; 19…30 В
    • Потребляемая мощность: 17 ВА
    • Защита: IP20
    • Монтаж: на DIN-рейку
    7 740 руб. Наличие: 2...4 недели Выбрать конфигурацию
    Доставка по России
    В сравнение В закладки
    АДУ
    Прибор для измерения уровня воды, поддержания его на заданном уровне и отображения цифровой информации об уровне воды на основе состояния электродов или величины токового сигнала 4…20 мА
    • Максимальное количество контролируемых уровней: 4
    • Количество дискретных выходов: 4
    • Токовый выход 4…20 мА
    • Защита: IP40
    9 832 руб. Наличие: 2...4 недели
    Доставка по России
    В сравнение В закладки
    РОС-301, РОС-301И
    Прибор для контроля трех уровней электропроводных жидкостей по трем независимым каналам в одном или в различных резервуарах в стационарных и корабельных условиях вне взрывоопасных зон
    • Максимальное количество контролируемых уровней: 3
    • Длина чувствительного элемента: 0,1...2,5 м (стержневого), 1...22 м (тросового)
    от 4 645 руб. Наличие: 7...8 недель Выбрать конфигурацию
    Доставка по России
    В сравнение В закладки

    Задать вопрос?
