Термостат накладной ДР-ТН

Арт: A42206

Прибор для автоматического поддержания температуры труб систем радиаторного отопления, теплого пола, горячего водоснабжения и др.

Диапазон регулирования температуры: +20...+90°С
Дифференциал: ±6°С
Реле: ~15 А, 220 В — нагрев и охлаждение (для активной нагрузки)
Работа на нагрев или охлаждение в зависимости от способа подключения

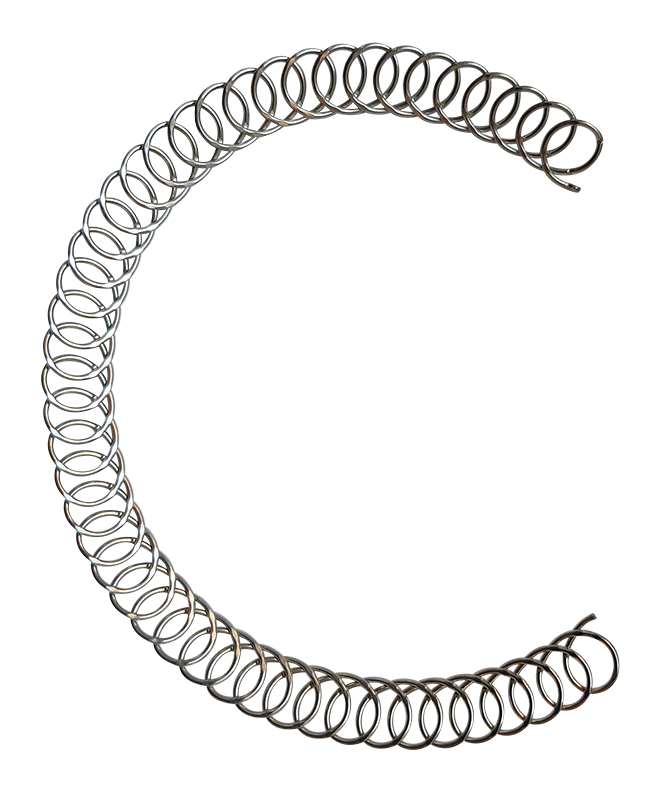

Монтаж на трубу: диаметром до 90 мм с помощью пружины (в комплекте); диаметром до 150 мм с помощью хомута

В закладки

874 руб. Наличие: На складе

+ –

В корзину

Доставка по России
Оплата
Перейти к сравнению

Описание

Отзывы (0)

Накладной термостат ДР-ТН с переключающим контактом предназначен для автоматического поддержания температуры труб систем радиаторного отопления, теплого пола, горячего водоснабжения и др. Термостат может использоваться для управления исполнительными устройствами (бойлерами, насосами, котлами, клапанами и т.д.), а также для включения сигнальных устройств.
Принцип работы основан на свойстве объемного температурного расширения. Исполнительным элементом является термочувствительная пластина. При нагреве пластина поднимается и передает усилие на контактную группу, замыкается группа контактов, работающая на охлаждение. Когда температура точки измерения понижается, термочувствительная пластина опускается, давление с контакта пропадает, замыкается другая группа контактов, работающая на нагрев. Таким образом осуществляется автоматическое поддержание заданной температуры в системе.

Особенности:

Установка температуры при помощи поворотной шкалы
Не требует питания
Выступ на корпусе для крепления с помощью хомута

Технические характеристики:

Параметр	Значение
Диапазон регулирования температуры	+20…+90°С
Дифференциал	±6°С
Коммутационная способность реле	~15 (6*) A, 220 В (нагрев и охлаждение)
Контактная группа	Ag1000/1000
Ресурс работы	≥ 10⁵ циклов
Скорость изменения температуры	< 1°С/мин
Монтаж	на трубу
Max диаметр трубы	90 мм (крепление пружиной) 150 мм (крепление хомутом)
Степень защиты	IP20
Габаритные размеры	46×117×53 мм
Вес	141 г

* для индуктивной нагрузки

Габаритные размеры

Версия: 2021-02-22-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	27.02.2021	0.86 Мб
Методика настройки термостатов ДР-ТН	27.02.2021	0.29 Мб
Декларация о соответствии	23.05.2016	0.77 Мб
