Сборка электрического щита

Электрический щит — главный элемент системы электроснабжения, который распределяет энергию между потребителями и защищает сеть от перегрузок, коротких замыканий и аварийных режимов. Внутри панели расположены автоматические выключатели, УЗО, реле, контакторы и другие компоненты, отвечающие за безопасную и стабильную работу электроустановки.

Сборка электрического щита включает проектирование схемы, подбор оборудования и монтаж всех элементов в соответствии с нормативами и требованиями конкретного объекта. От качества этих работ напрямую зависит надежность электрической системы.

Стоимость услуг

Почему важна профессиональная сборка?

Профессиональная сборка электрического щита обеспечивает соответствие обязательным российским нормативам — ПУЭ, ГОСТ 32395-2020 и СП 6.13130.2021.

Эти документы требуют:

• корректного расчета нагрузок;
• надежных контактных соединений;
• защиты от перегрузок и коротких замыканий;
• соблюдения пожарной безопасности.

На практике большинство отказов и аварий в щитах связаны не с самим оборудованием, а с ошибками сборки: слабыми контактами, неправильным распределением нагрузок, отсутствием нормальной маркировки. Они приводят к локальному перегреву, ложным срабатываниям автоматов и ускоренному износу системы, что прямо повышает риск пожара и выхода электроустановки из строя.

В коммерческом секторе это особенно критично, поскольку отказ электрощита означает простой оборудования и прямые финансовые потери. Поэтому профессиональная сборка — базовый элемент надежности и ремонтопригодности объекта.

Классификация щитового оборудования

Электрощиты классифицируют по трем основным признакам.

По назначению:

• Вводно-распределительные устройства (ВРУ) принимают питание от внешней сети и распределяют его по объекту, обеспечивая общую защиту и учет.
• Распределительные щиты (ЩР) делят нагрузку по отдельным линиям и группам потребителей.
• Силовые щиты используют для питания мощного оборудования (станков, насосов, вентиляции), где критичны высокие токи и селективная защита.
• Щиты автоматизации (ЩА) управляют технологическими процессами – датчиками, приводами, контроллерами и системами диспетчеризации. Здесь важны корректная интеграция с системами управления (PLC, релейная логика), защита от помех и стабильность питания.

По типу:

• Навесные щиты применяют в небольших и средних системах, где нагрузки ограничены и важна компактность. Они должны обеспечивать свободный доступ для обслуживания.
• Встраиваемые щиты устанавливают в нишу стены и используют там, где критичны эстетика и экономия пространства — например, в жилых домах и административных зданиях. Важно учитывать требования к вентиляции и доступу к аппаратам защиты, поскольку плотная установка ухудшает теплоотвод.
• Напольные (шкафные) щиты применяются на крупных объектах и промышленных установках, где сосредоточены высокие токи, большое количество отходящих линий и требуется масштабируемость системы. Они обеспечивают удобство обслуживания, возможность расширения и лучшую организацию силовой части, но требуют отдельного помещения или выделенной зоны.

По сложности:

• Простые щитки включают вводной автомат, группы автоматических выключателей и УЗО.
• Средние системы включают элементы автоматизации – реле, контакторы, таймеры, устройства контроля напряжения и простую автоматику управления нагрузками.
• Сложные шкафы управления применяются в промышленности и включают ПЛК (контроллеры), датчики, частотные преобразователи и системы диспетчеризации. Такие решения требуют полноценного проектирования электрических и логических схем, испытаний перед вводом в эксплуатацию.

Процесс сборки

Сборка электрощита проходит в четыре этапа.

1. Подготовка и проектирование

Анализ объекта и расчет электрических нагрузок с учетом коэффициента одновременности, пусковых токов и категорий надежности электроснабжения. На этом этапе электрик разрабатывает однолинейную схему, распределяет группы потребителей и закладывает решения по селективности защиты согласно требованиям ПУЭ и ГОСТ.

2. Выбор комплектующих

Выбор аппаратов защиты и коммутации (автоматические выключатели, УЗО или дифавтоматы, контакторы, реле контроля напряжения), шин N/PE и клеммных систем. В процессе учитывают номинальные токи, отключающую способность и условия среды эксплуатации (температура, влажность, степень IP).

3. Сборка и монтаж

Установка оборудования в корпус щита с соблюдением компоновки по тепловым зонам и логике трассировки проводников. Оконцевание жил (НШВИ или гильзы), затяжка клемм с контролем усилия, маркировка всех цепей и проверка фазировки.

4. Испытания и сдача

Проверки работоспособности под нагрузкой, тестирование УЗО и автоматических выключателей, измерение сопротивления изоляции и проверка цепи заземления. После этого специалист оформляет исполнительную документацию (схема, спецификация, маркировка) и передает щит в эксплуатацию в соответствии с требованиями ПУЭ и норм электробезопасности.

Свяжитесь с менеджером АРК «Энергосервис» через форму обратной связи, чтобы рассчитать предварительную стоимость услуги и заказать выезд электромонтажной бригады на ваш объект в Санкт-Петербурге. Компания с 1998 года выполняет сборку и монтаж электрооборудования в соответствии с ПУЭ, ГОСТ и СП.

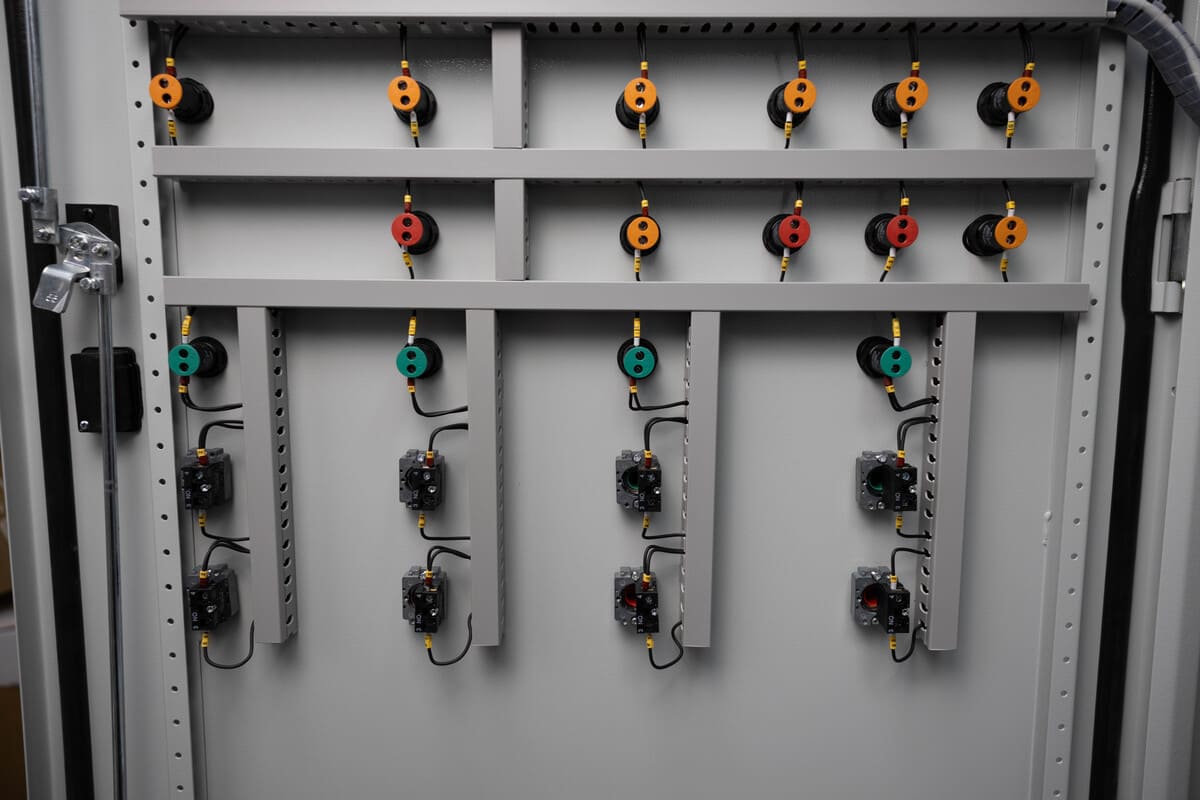

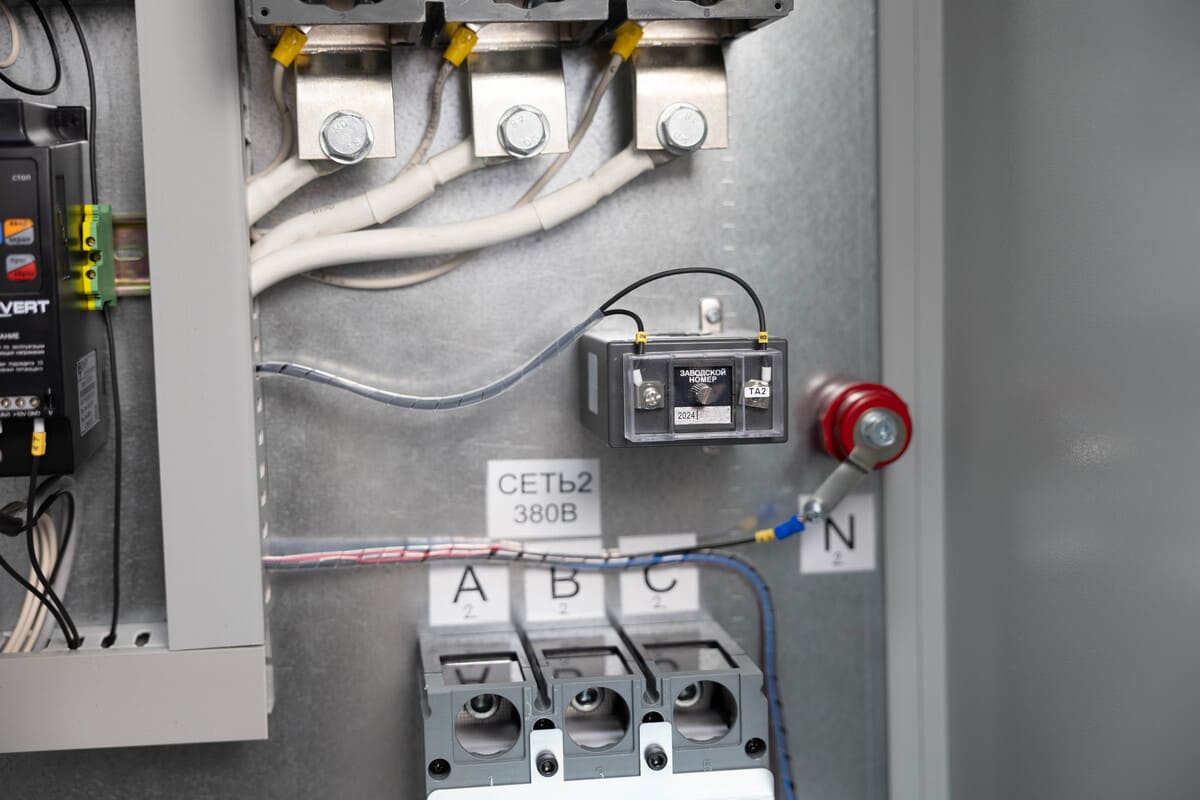

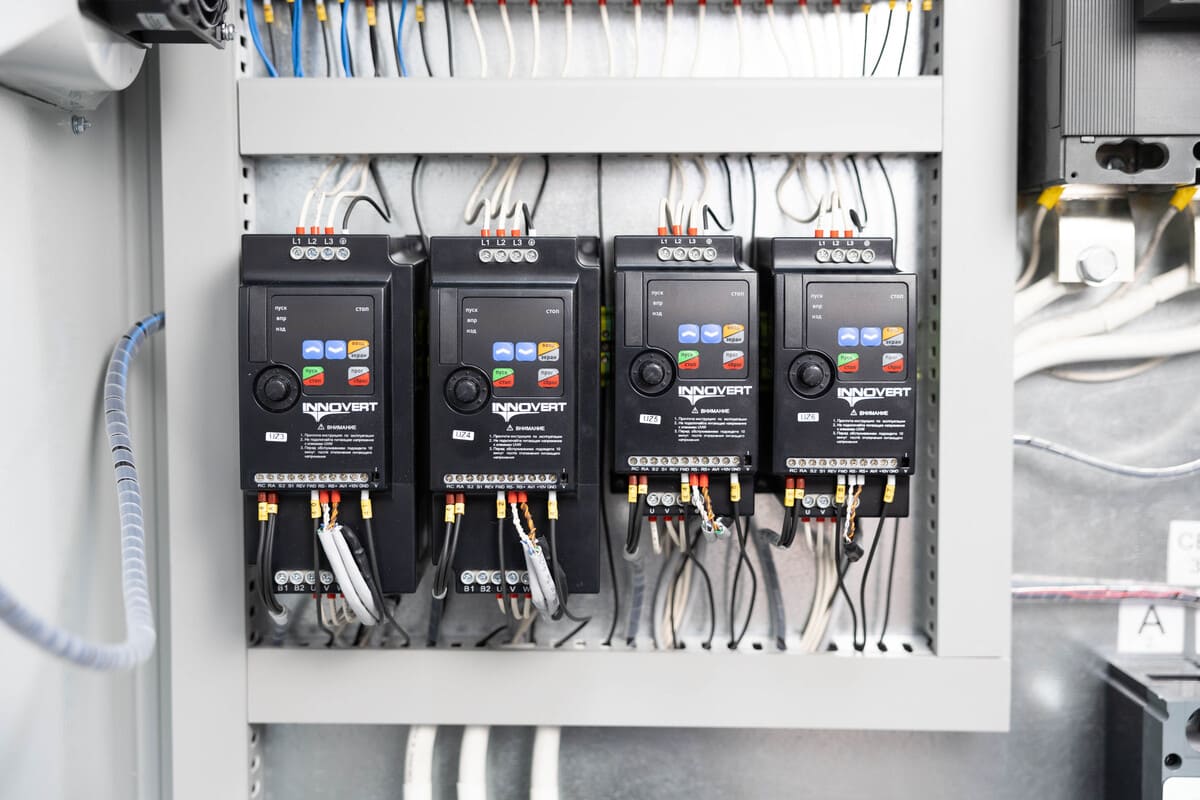

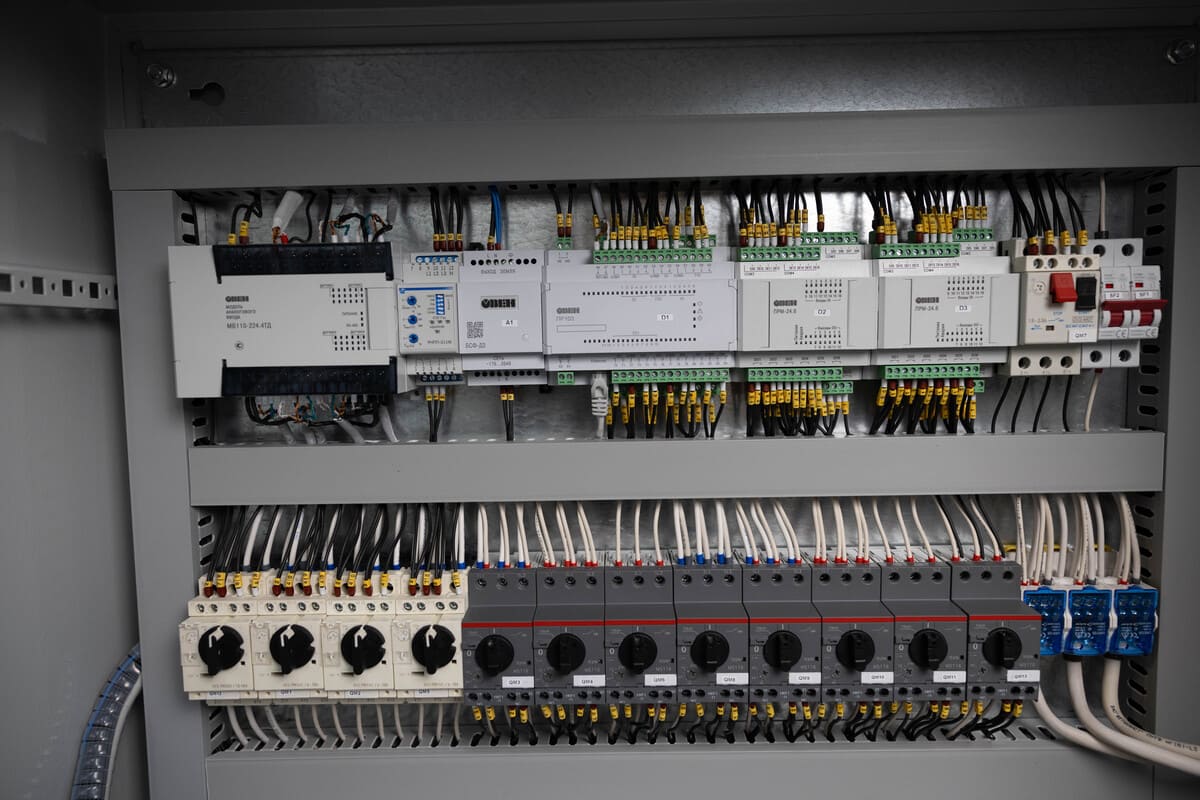

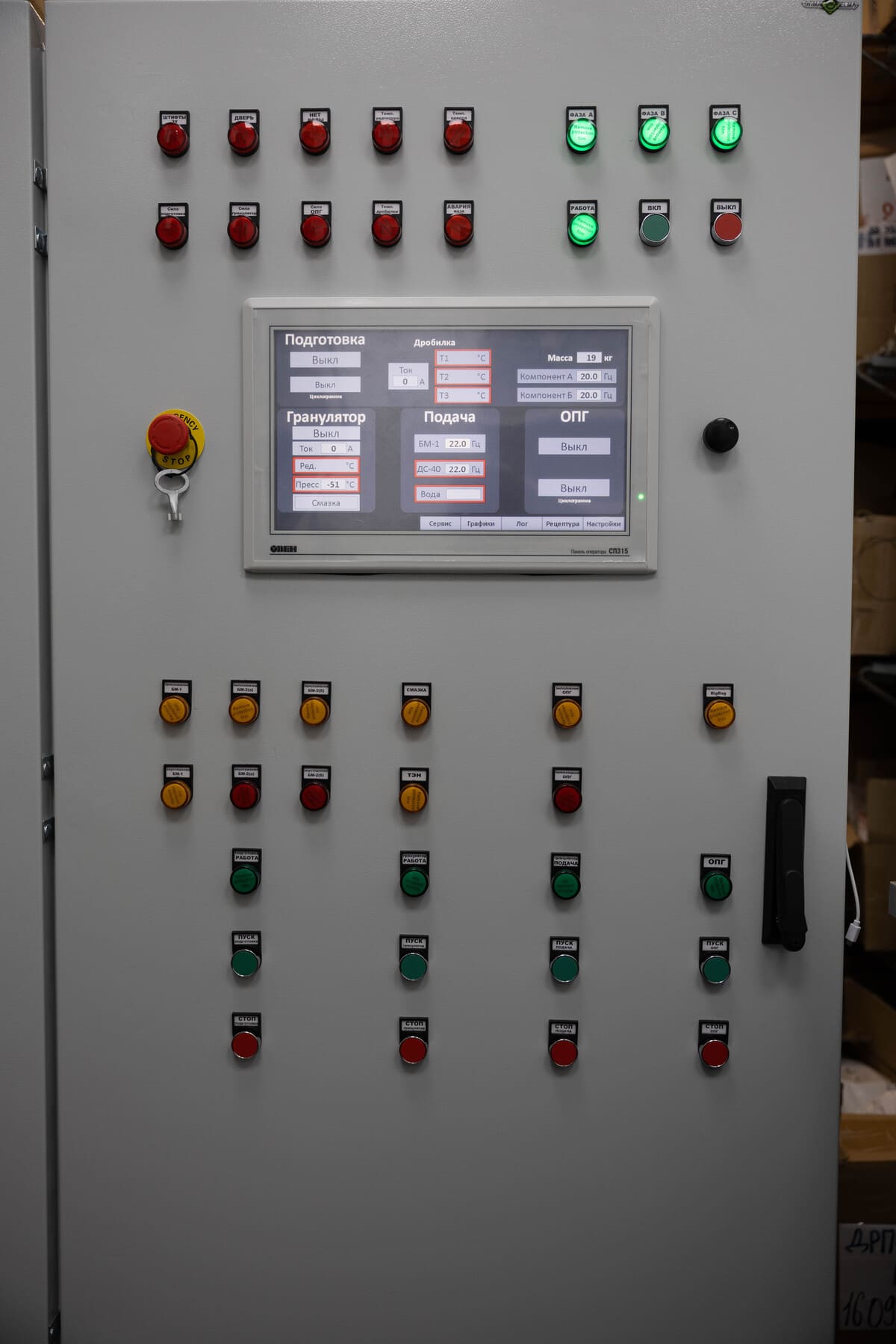

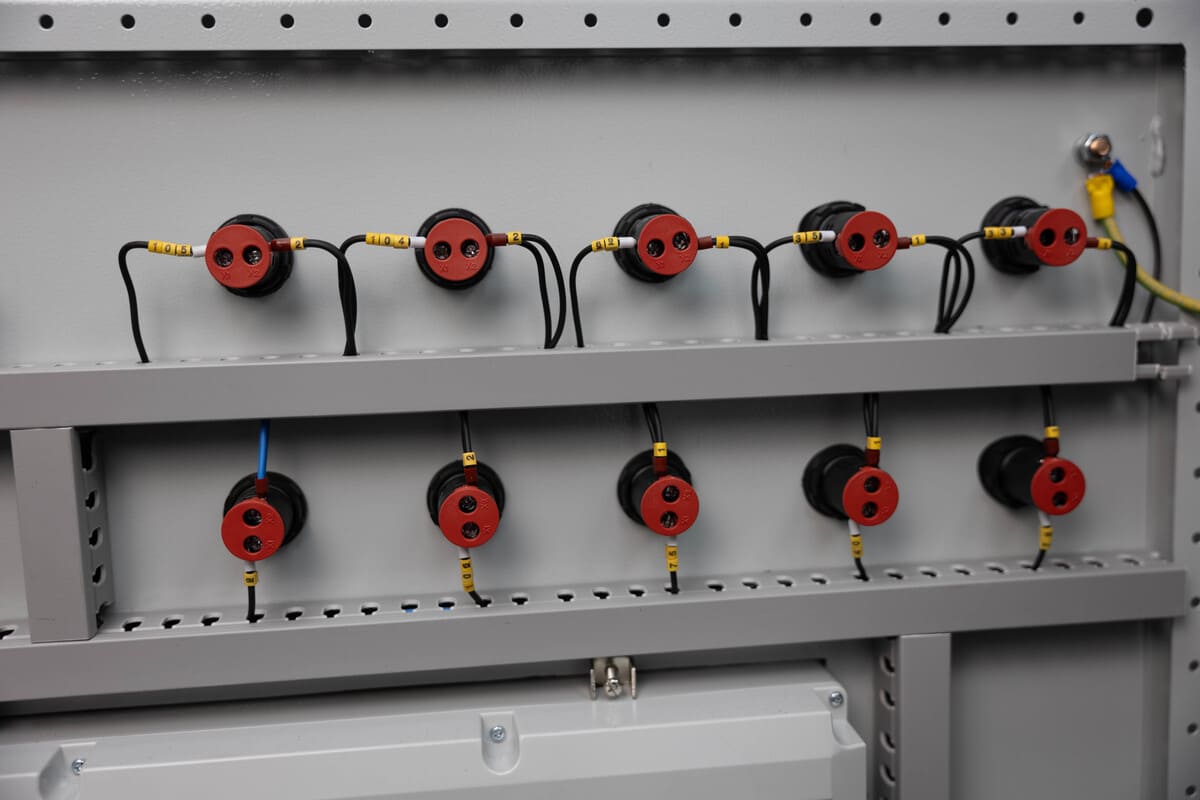

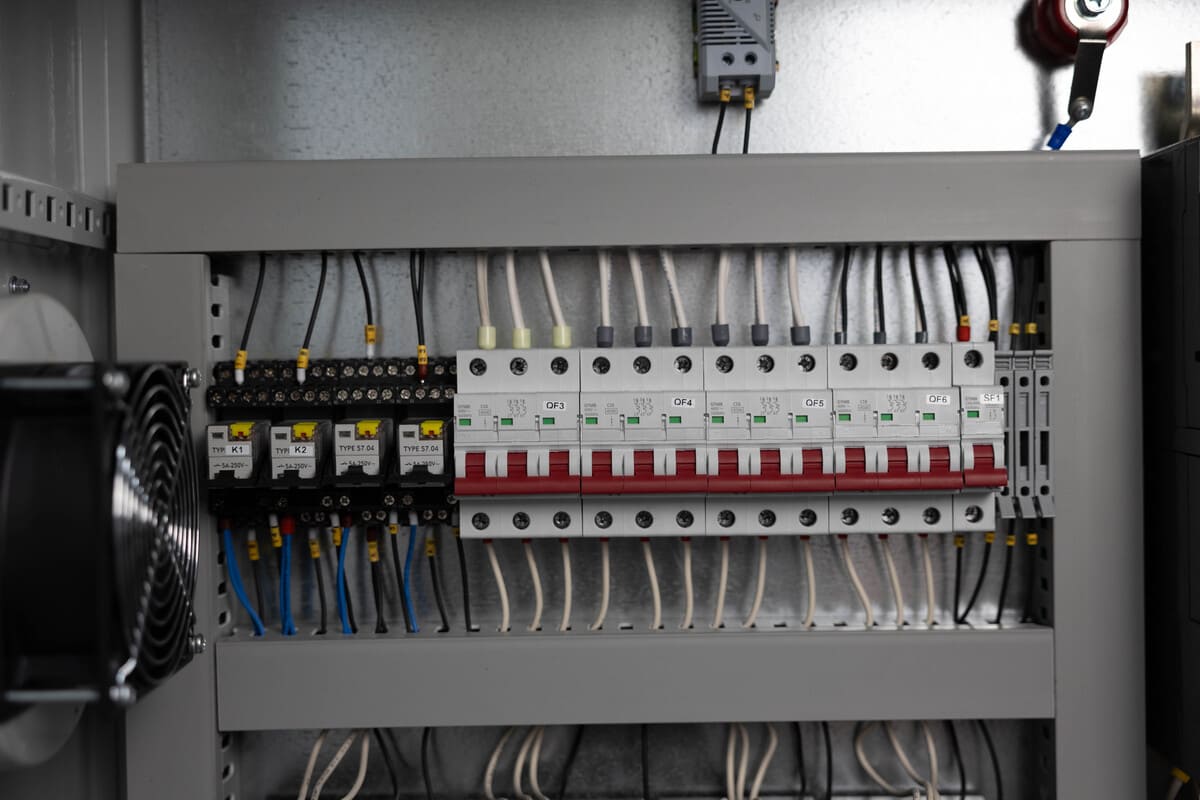

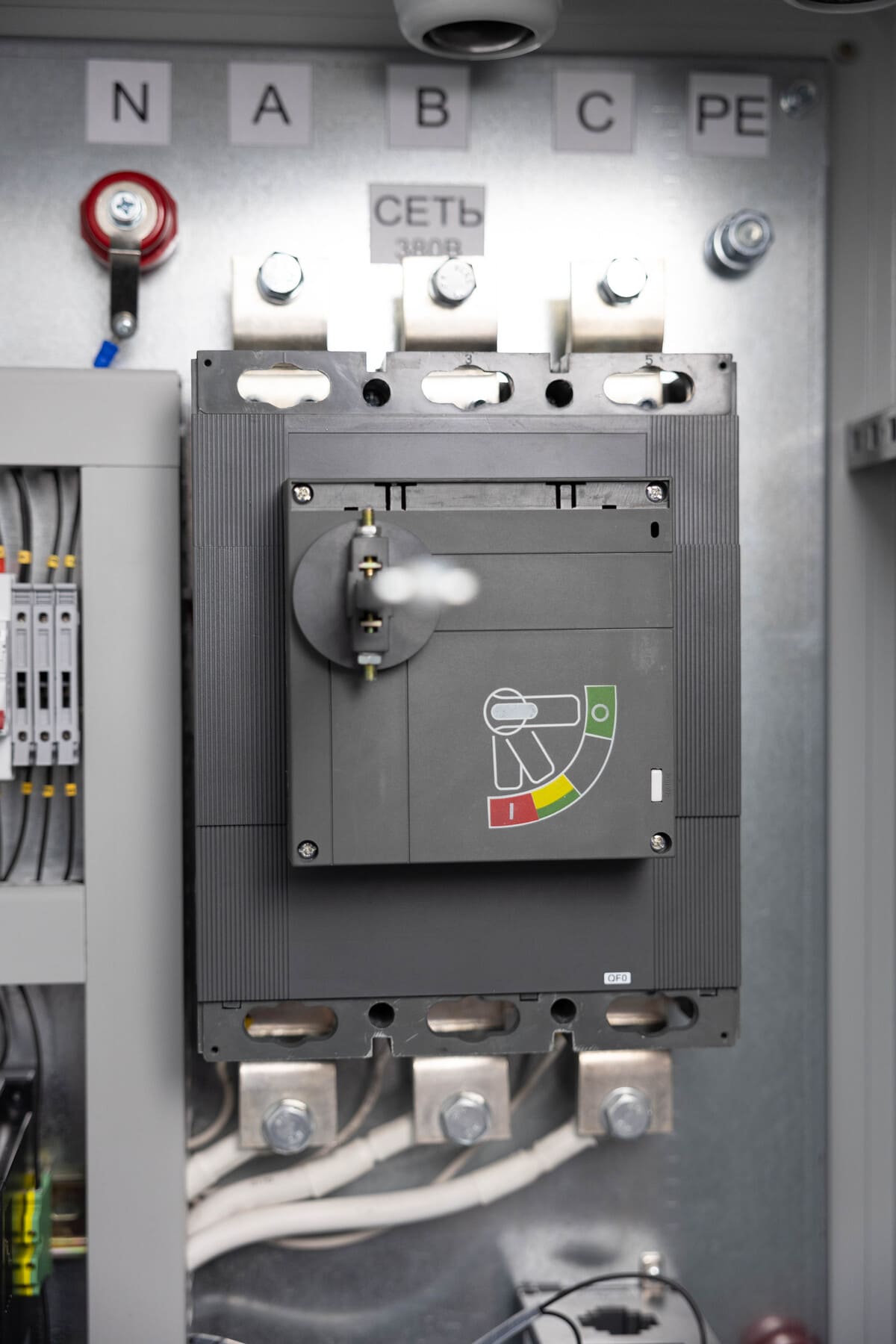

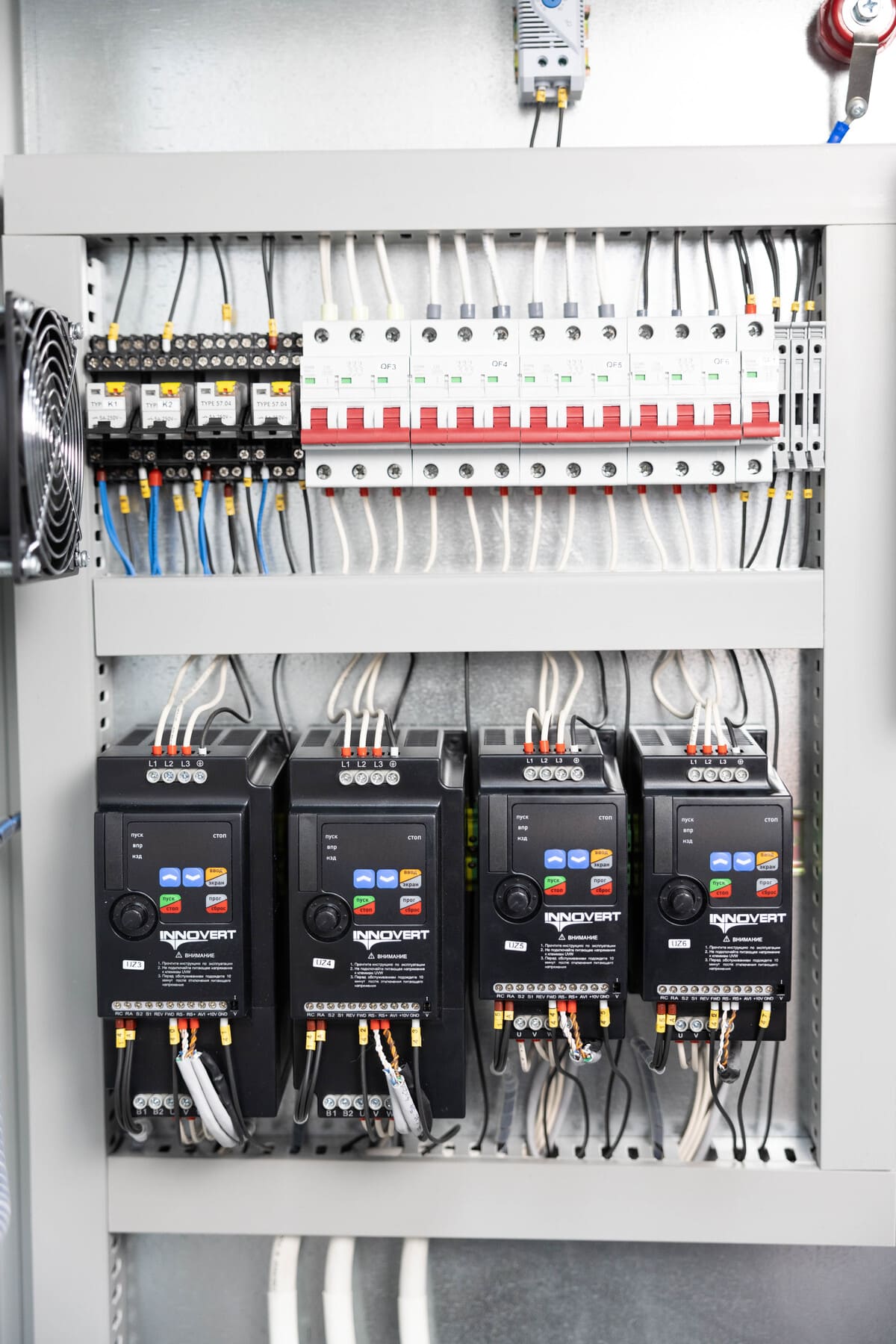

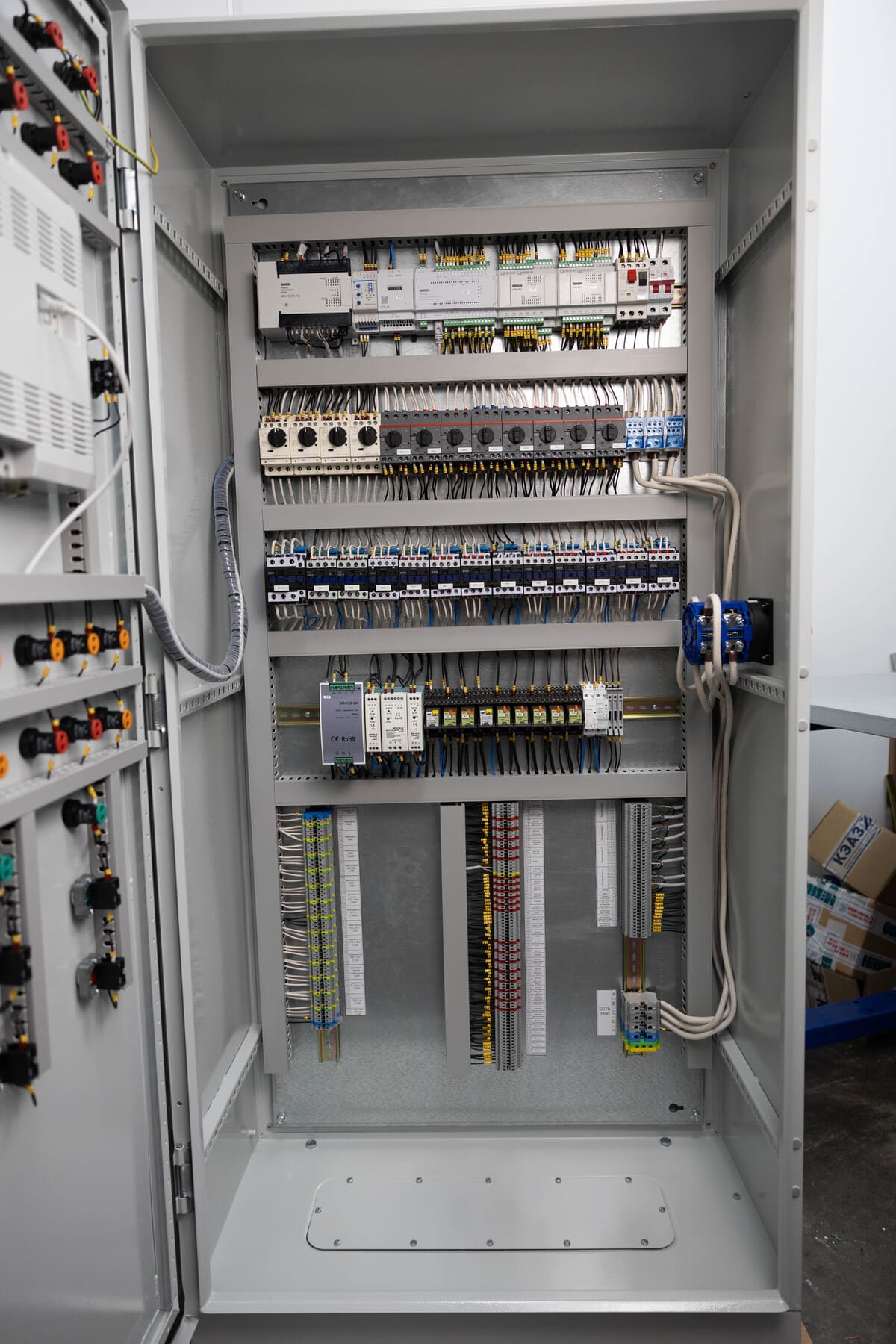

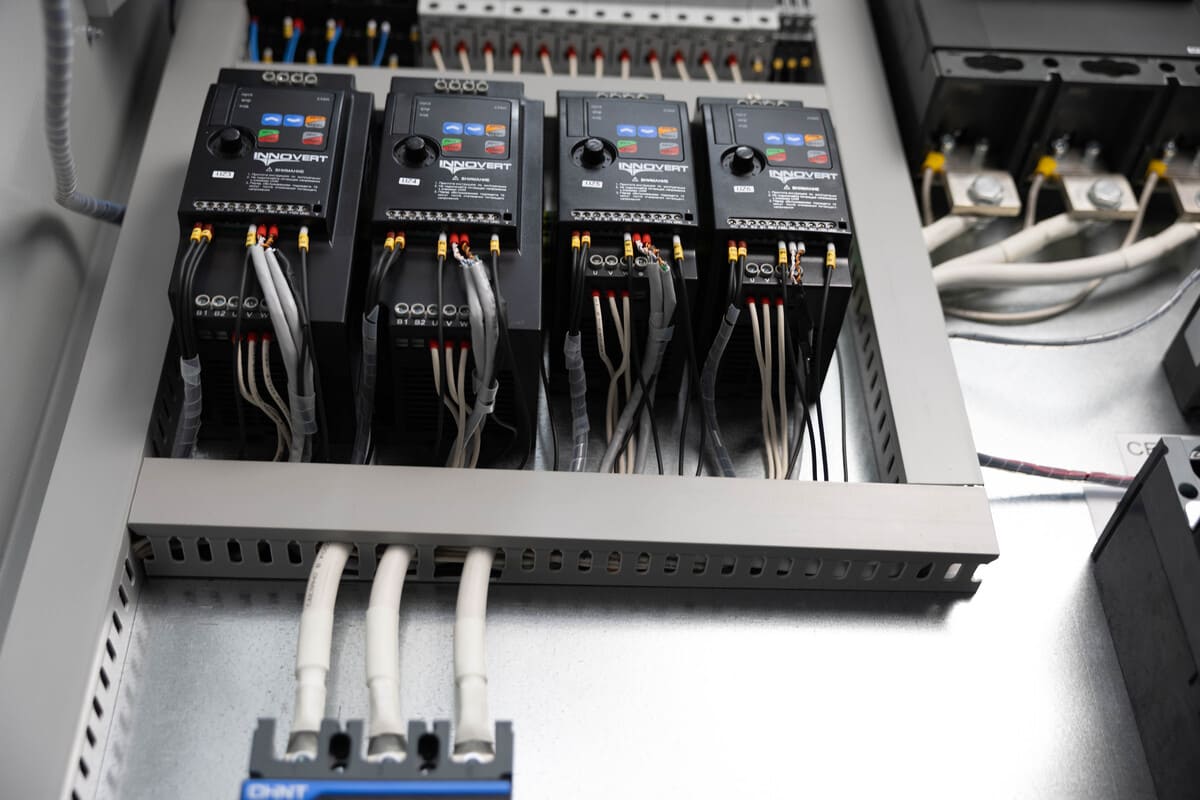

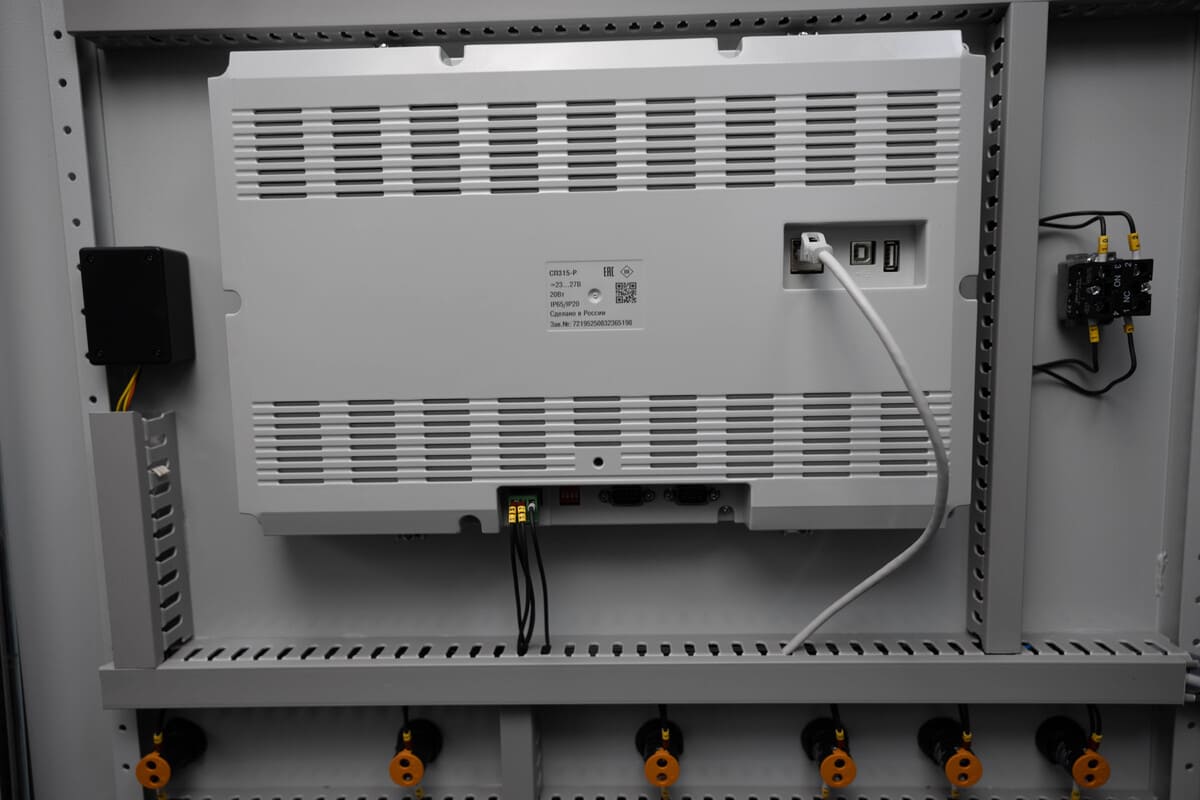

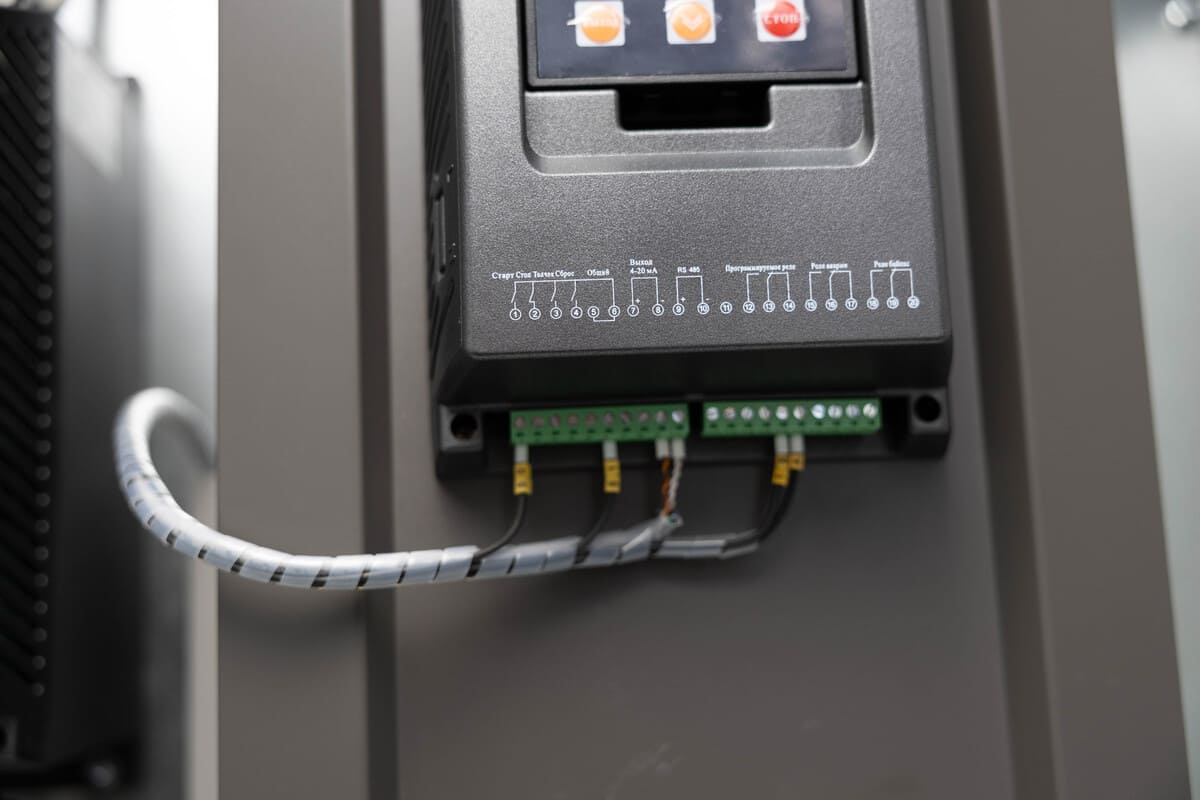

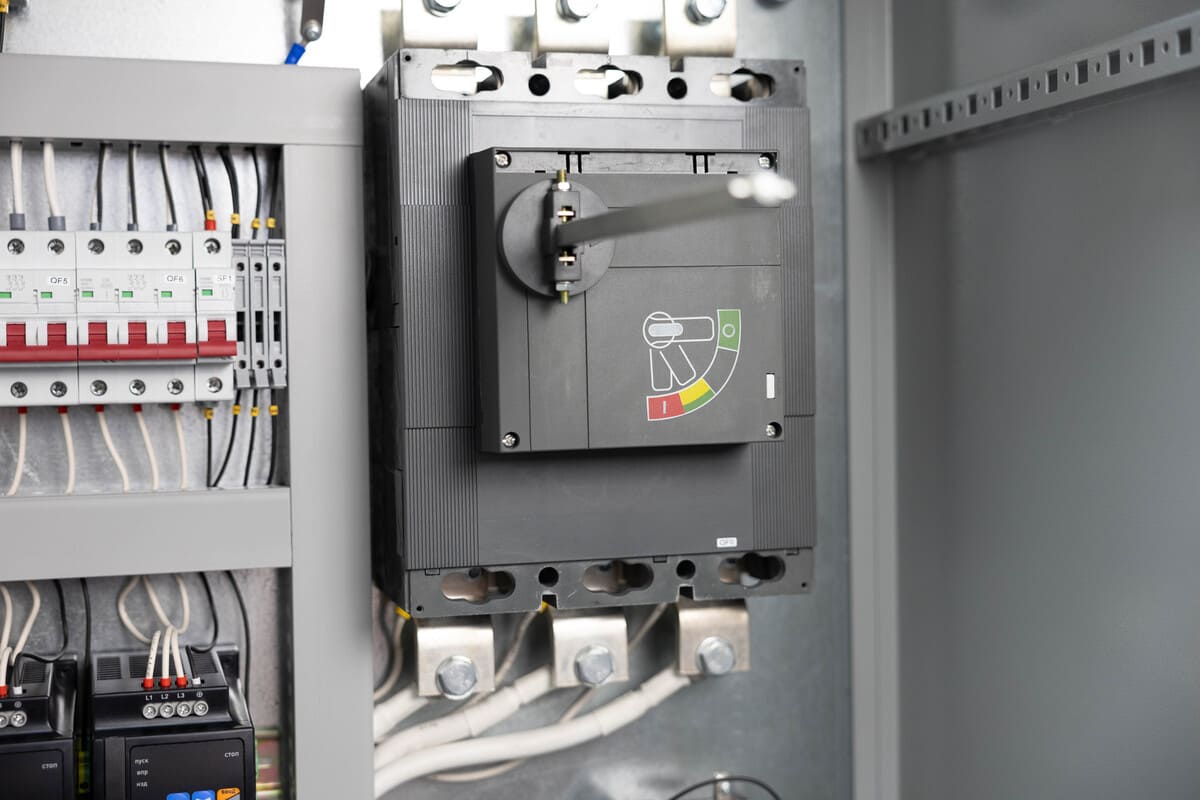

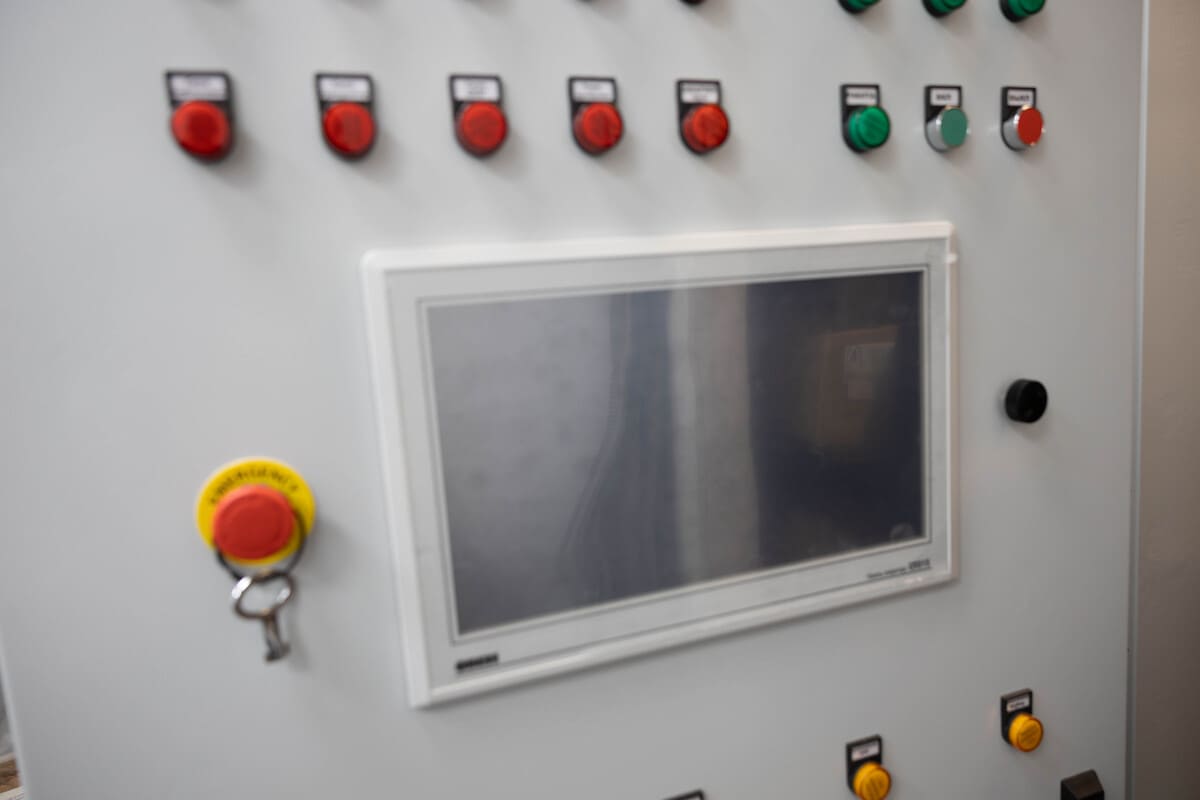

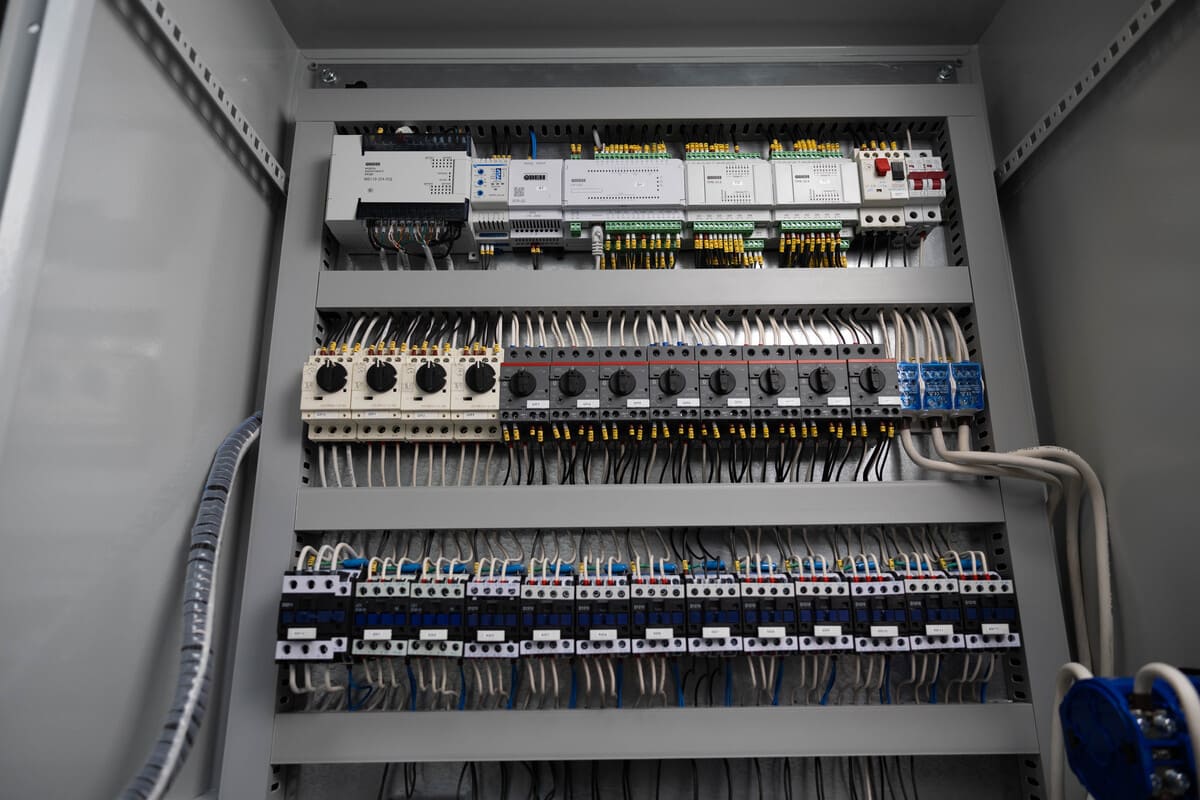

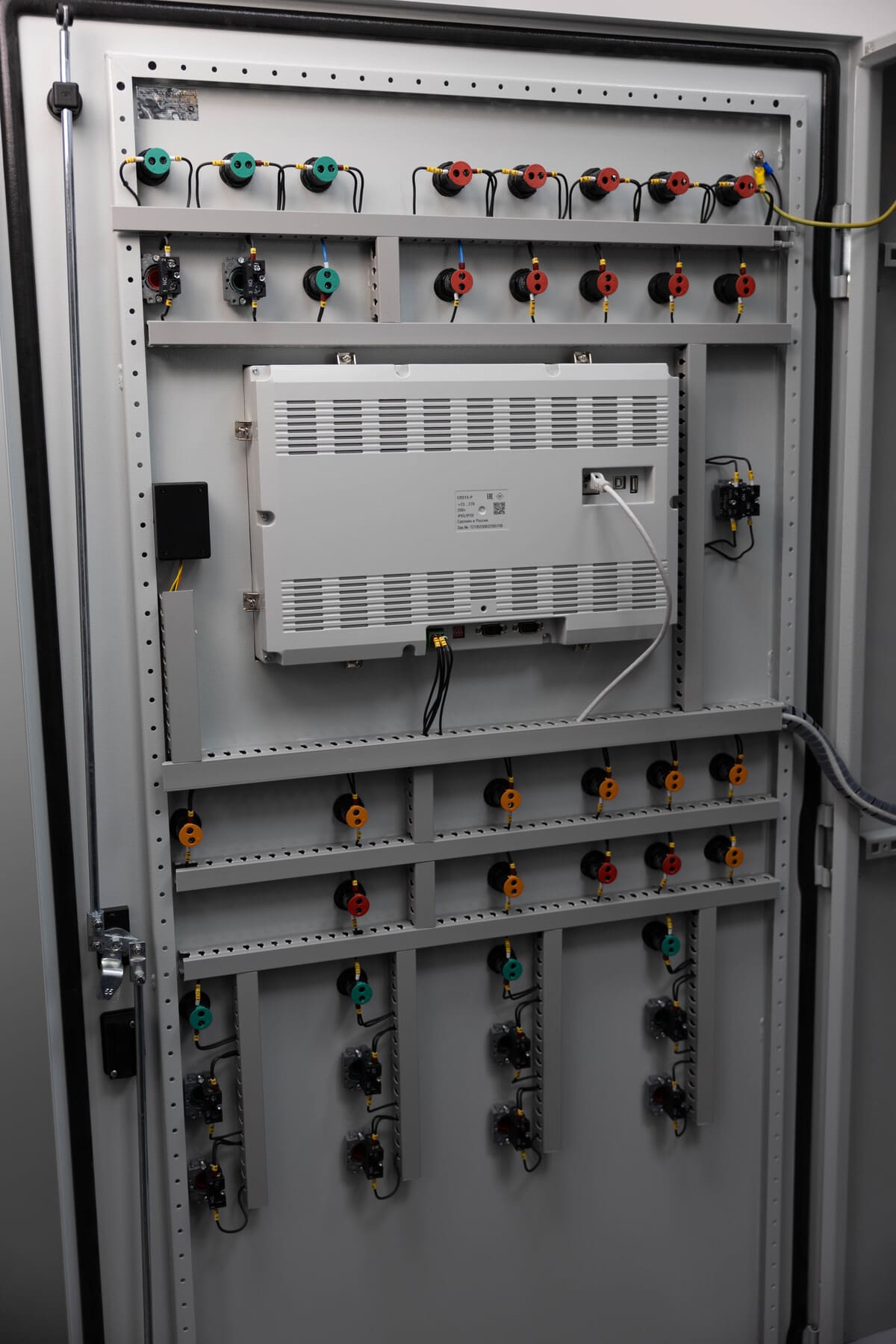

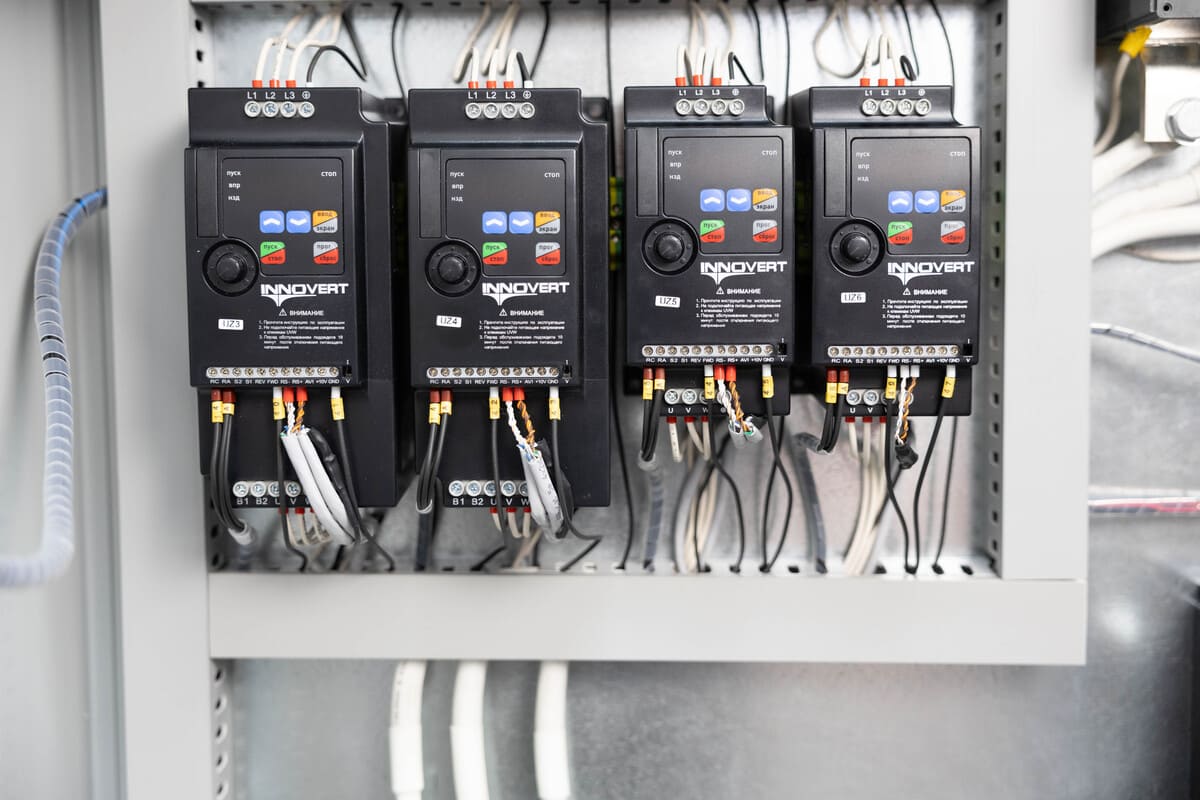

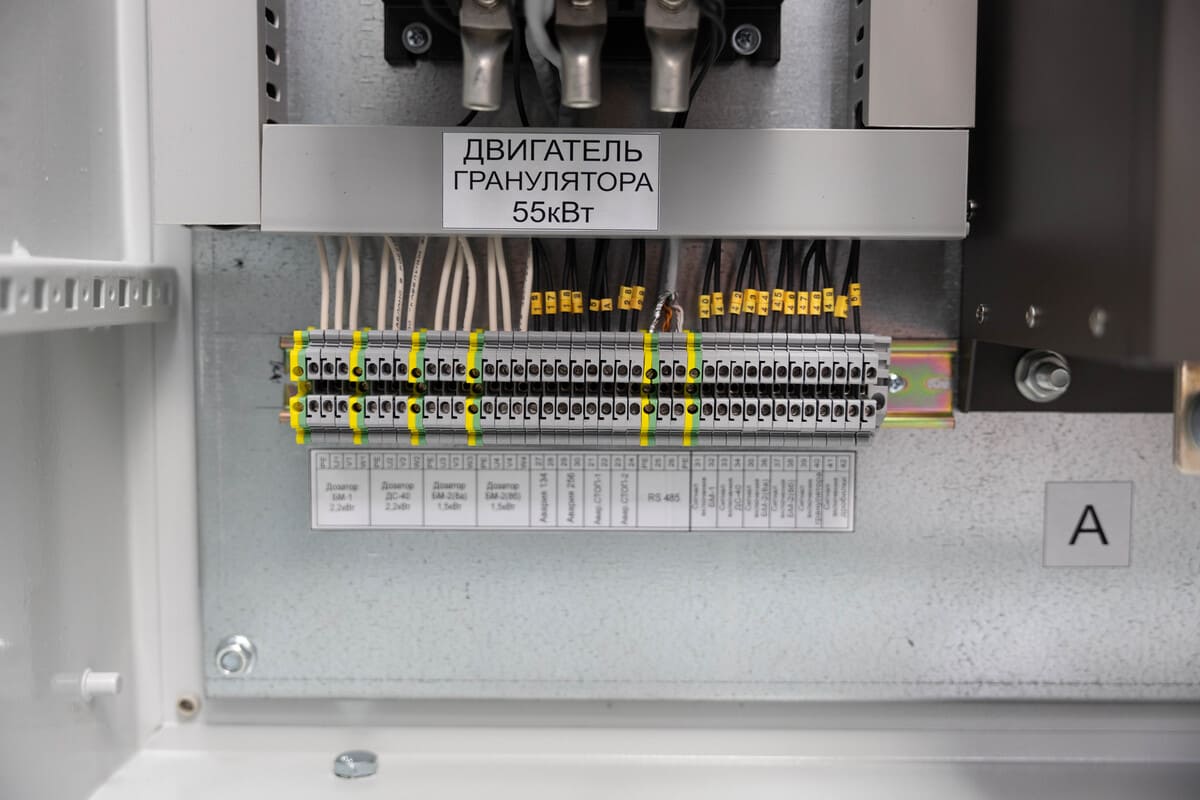

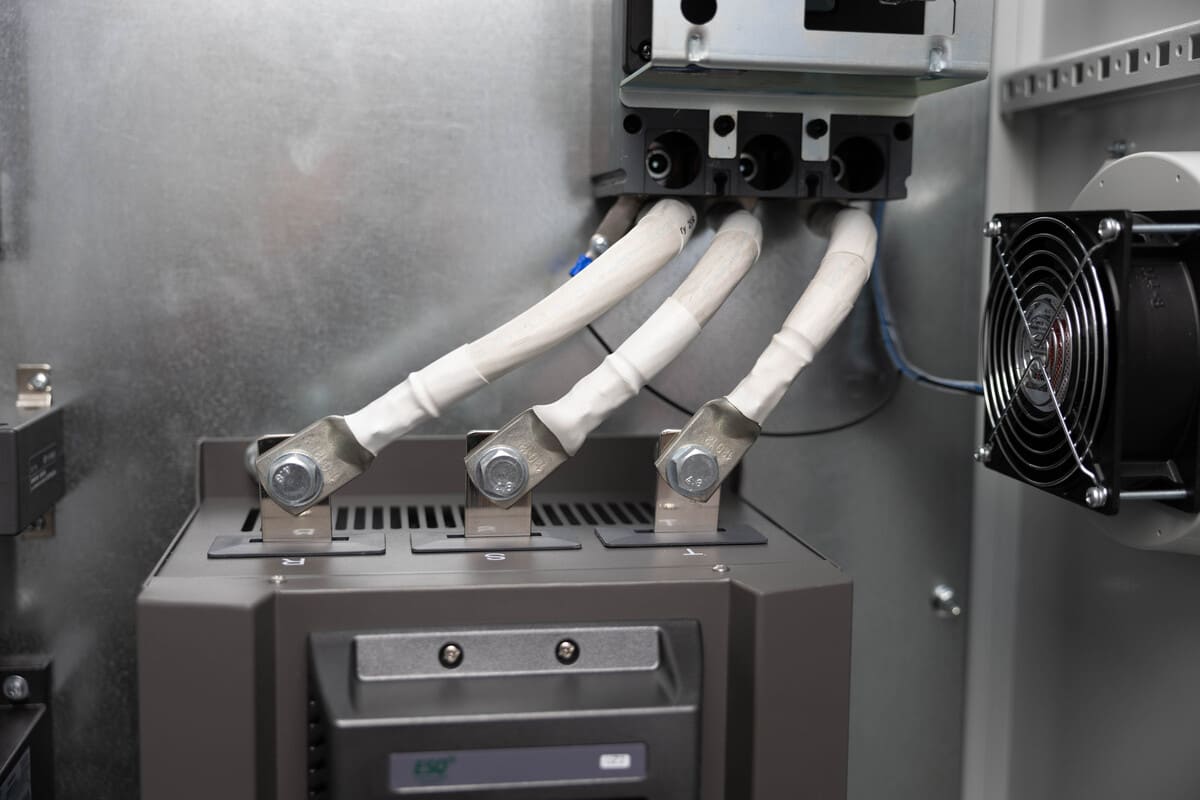

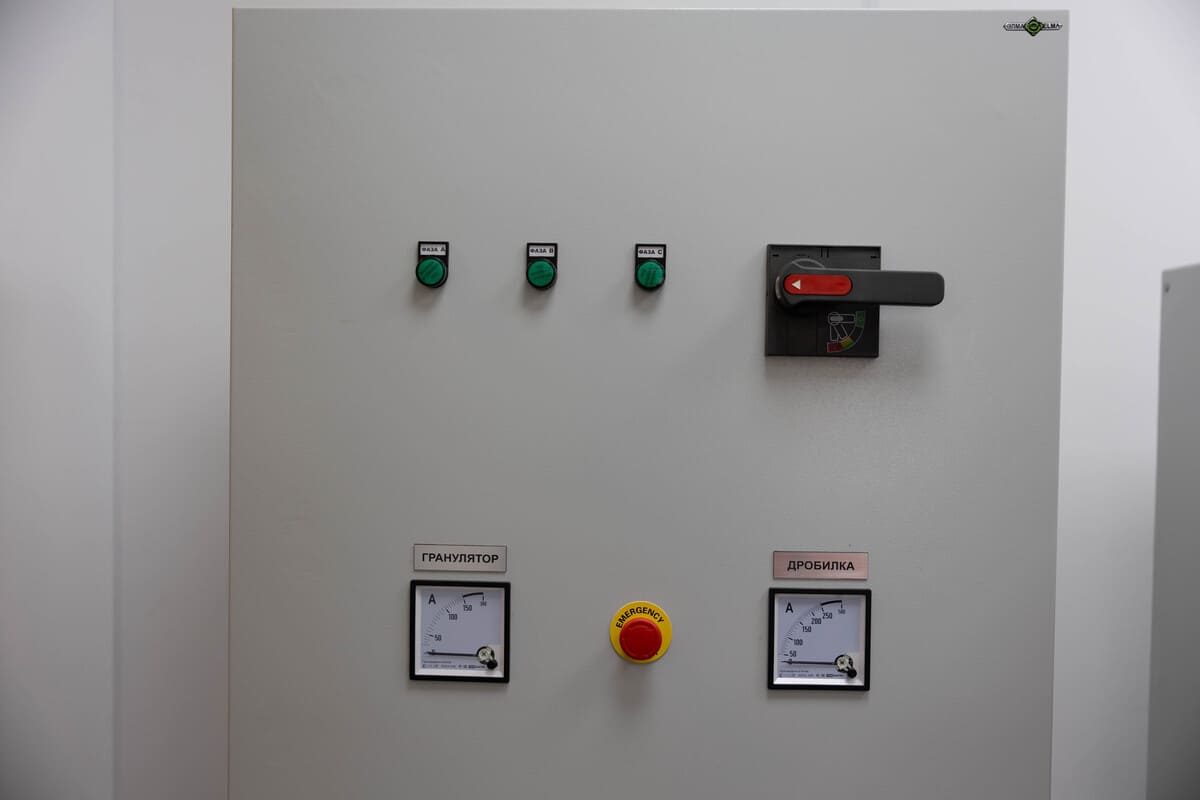

Примеры работ
