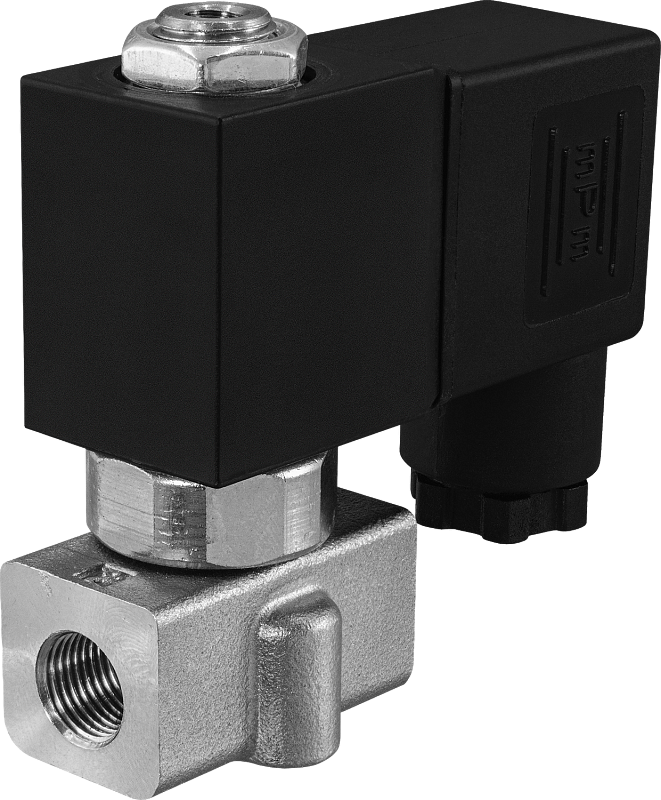

Клапан трехходовой 3/2 AR-YCG21

Клапан соленоидный трехходовой 3/2-переключающий прямого действия с поршнем для управления потоком рабочей среды в трубопроводе

Рабочая среда: вода, горячая вода, воздух, инертные газы, масла
Температура рабочей среды: −30...+150°С
Рабочее давление: 0,0...0,8 МПа
Диаметр условного прохода: 1,5...2,5 мм
Материал корпуса: нержавеющая сталь
Материал уплотнения: VITON
Присоединение: G⅛" или G¼", М5

Является аналогом:

Производитель	Burkert	Ceme	TORK	Ode
Модель/серия	6014	Серия 53	T-GТ.3W	31A3

В закладки

от 3 203 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (6)
Все модификации ()
Отзывы (0)

Клапан соленоидный трехходовой 3/2-переключающий прямого действия с поршнем AR-YCG21 предназначен для управления потоком рабочей среды в трубопроводе

Особенности:

Переключающий клапан;
Может работать как трехходовой НО или НЗ при давлении до 0,2 МПа
Срабатывание при нулевом давлении
Пониженное энергопотребление
Компактный размер

Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием соленоидного клапана

Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков

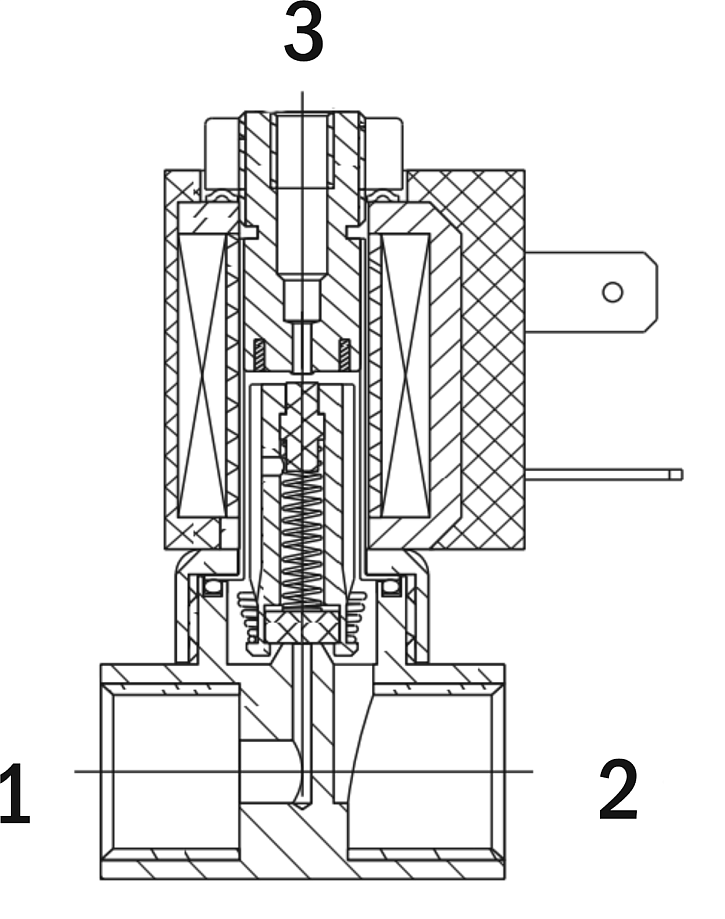

Принцип действия и область применения:Трехходовые соленоидные клапаны устанавливаются на соединении входов нескольких трубопроводов (входы 1, 2 и 3) и позволяют пропускать поток рабочей среды в разных направлениях. При отсутствии управляющего напряжения клапан пропускает поток рабочей среды в трубопроводе в направлении 1 → 3 (рис. 1), при подаче на катушку клапана управляющего напряжения клапан переключает поток рабочей среды в трубопроводе в направлении 1 → 2. При отключении управляющего напряжения (или обрыве провода управляющего напряжения) клапан автоматически переключается обратно и снова пропускает поток рабочей среды в трубопроводе в направлении 1 → 3. В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления.

Технические характеристики:

Параметр		Значение
Рабочая среда		Вода, горячая вода, воздух, инертные газы, масла
Материал	корпуса	Нержавеющая сталь
	уплотнения	VITON
Температура рабочей среды		−30...+150°С
Рабочее давление		0,0...0,8 МПа
Диаметр условного прохода		1,5...2,5 мм
Присоединение		Входы 1 и 2 – G⅛" или G¼" Вход 3 – М5
Катушка		SA11B, DIN 43650B, коннектор SB204, SB205 (IP65), SB213 (IP68) AS12B; выводные провода 27 см (IP65)
Питание		~220 В, ~110 В, ~24 В =24 В, =12 В
Мощность		SA11B: 6,4 ВА (АС), 6 Вт (DC) AS12B: 9 ВА (AC), 6,5 Вт (DC)

Модификации:

Обозначение	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	P max, МПа		Вес, г
Обозначение	Ду, мм	Kv, м³/ч	Присоединение	Pmin, МПа	AC	DC	Вес, г
AR-YCG21-1,5-1/8-GSV	1,5	0,07	1 и 2 – ⅛" или ¼", 3 – М5	0,0	0,8	0,4	173
AR-YCG21-1,5-1/4-GSV	1,5	0,07
AR-YCG31-2,0-1/8-GSV	2,0	0,15
AR-YCG31-2,0-1/4-GSV	2,0	0,15
AR-YCG31-2,5-1/8-GSV	2,5	0,21
AR-YCG31-2,5-1/8-GSV	2,5	0,21

Расшифровка обозначения на примере клапана AR-YCG21-1,5-1/8-XYZ:
AR-YCG21 – модель клапана.
1,5 – диаметр условного прохода в мм.
1/8 – размер резьбы в дюймах.
X – присоединение: G – резьбовое.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: V – VITON.

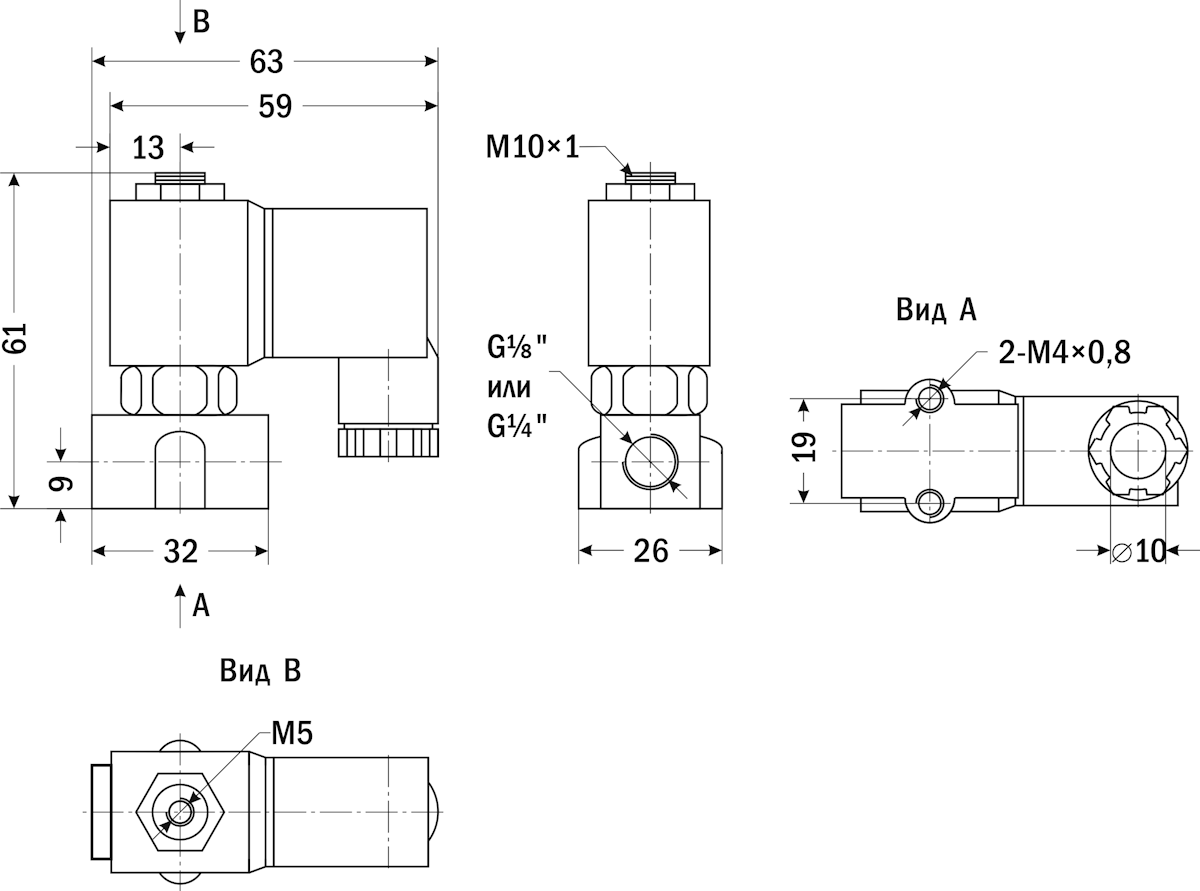

Габаритные размеры

Версия: 2026-07-01-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	01.07.2026	0.57 Мб

Артикул	Диаметр условного прохода, мм	Присоединение	Модель катушки	Питание, В	Срок поставки	Стоимость
1,5 2 2,5	1/8", М5 1/4", М5	SA11B AS12B	~220 ~110 ~24 =24 =12

Артикул	Диаметр условного прохода, мм	Присоединение	Модель катушки	Питание, В	Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Диаметр условного прохода, мм	Присоединение	Модель катушки	Питание, В	Срок поставки	Стоимость
W27696	2,5	1/8", М5	SA11B	~220	Со склада	3458 руб. – +
W27702	2,5	1/8", М5	SA11B	~110	Со склада (комплектация 1..72 часа)	3558 руб. – +
W27708	2,5	1/8", М5	SA11B	~24	Со склада (комплектация 1..72 часа)	3558 руб. – +
W27714	2,5	1/8", М5	SA11B	=24	Со склада (комплектация 1..72 часа)	3558 руб. – +
W27720	2,5	1/8", М5	SA11B	=12	Со склада (комплектация 1..72 часа)	3558 руб. – +
W27726	2,5	1/8", М5	AS12B	=12	Со склада (комплектация 1..72 часа)	3203 руб. – +

Артикул	Диаметр условного прохода, мм	Присоединение	Модель катушки	Питание, В	Срок поставки	Стоимость
W27694	1,5	1/8", М5	SA11B	~220	120 дней	3458 руб. – +
W27700	1,5	1/8", М5	SA11B	~110	120 дней	3558 руб. – +
W27706	1,5	1/8", М5	SA11B	~24	120 дней	3558 руб. – +
W27712	1,5	1/8", М5	SA11B	=24	120 дней	3558 руб. – +
W27718	1,5	1/8", М5	SA11B	=12	120 дней	3558 руб. – +
W27724	1,5	1/8", М5	AS12B	=12	120 дней	3203 руб. – +
W27697	1,5	1/4", М5	SA11B	~220	120 дней	3458 руб. – +
W27703	1,5	1/4", М5	SA11B	~110	120 дней	3558 руб. – +
W27709	1,5	1/4", М5	SA11B	~24	120 дней	3558 руб. – +
W27715	1,5	1/4", М5	SA11B	=24	120 дней	3558 руб. – +
W27721	1,5	1/4", М5	SA11B	=12	120 дней	3558 руб. – +
W27727	1,5	1/4", М5	AS12B	=12	120 дней	3203 руб. – +
W27695	2	1/8", М5	SA11B	~220	120 дней	3458 руб. – +
W27701	2	1/8", М5	SA11B	~110	120 дней	3558 руб. – +
W27707	2	1/8", М5	SA11B	~24	120 дней	3558 руб. – +
W27713	2	1/8", М5	SA11B	=24	120 дней	3558 руб. – +
W27719	2	1/8", М5	SA11B	=12	120 дней	3558 руб. – +
W27725	2	1/8", М5	AS12B	=12	120 дней	3203 руб. – +
W27698	2	1/4", М5	SA11B	~220	120 дней	3458 руб. – +
W27704	2	1/4", М5	SA11B	~110	120 дней	3558 руб. – +
W27710	2	1/4", М5	SA11B	~24	120 дней	3558 руб. – +
W27716	2	1/4", М5	SA11B	=24	120 дней	3558 руб. – +
W27722	2	1/4", М5	SA11B	=12	120 дней	3558 руб. – +
W27728	2	1/4", М5	AS12B	=12	120 дней	3203 руб. – +
W27696	2,5	1/8", М5	SA11B	~220	Со склада	3458 руб. – +
W27702	2,5	1/8", М5	SA11B	~110	Со склада (комплектация 1..72 часа)	3558 руб. – +
W27708	2,5	1/8", М5	SA11B	~24	Со склада (комплектация 1..72 часа)	3558 руб. – +
W27714	2,5	1/8", М5	SA11B	=24	Со склада (комплектация 1..72 часа)	3558 руб. – +
W27720	2,5	1/8", М5	SA11B	=12	Со склада (комплектация 1..72 часа)	3558 руб. – +
W27726	2,5	1/8", М5	AS12B	=12	Со склада (комплектация 1..72 часа)	3203 руб. – +
W27699	2,5	1/4", М5	SA11B	~220	120 дней	3458 руб. – +
W27705	2,5	1/4", М5	SA11B	~110	120 дней	3558 руб. – +
W27711	2,5	1/4", М5	SA11B	~24	120 дней	3558 руб. – +
W27717	2,5	1/4", М5	SA11B	=24	120 дней	3558 руб. – +
W27723	2,5	1/4", М5	SA11B	=12	120 дней	3558 руб. – +
W27729	2,5	1/4", М5	AS12B	=12	120 дней	3203 руб. – +
