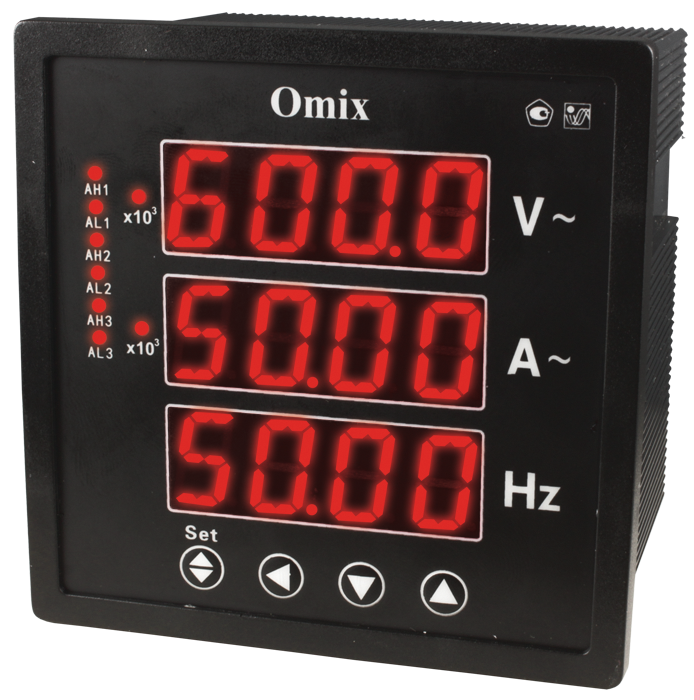

Мультиметр однофазный щитовой с 3 релейными выходами Omix P99-M(AVF)-1-0.5-3K
-1-0.5-3K 2017-11-29.jpg)
Прибор для измерения и индикации электрических параметров однофазной сети переменного тока – силы тока, напряжения и частоты
- Диапазон измерения напряжения: ~0…500 В (прямое подключение), ~0...1,5 МВ (с трансформатором)
- Диапазон измерения cилы тока: ~0...5 А (прямое подключение), ~0...50 кА (с трансформатором)
- Диапазон измерения частоты: 40...70 Гц
- Погрешность: ±(0,5% + 1 е.м.р.)
- 3 независимых релейных выхода ~2 А, 250 В
- Количество фаз: 1
- Дисплей: 3 светодиодных 4-разрядных индикатора
- Монтаж: в щит
Госреестр № 64439-16
Мультиметр однофазный щитовой с 3 независимыми релейными выходами Omix P99-M(AVF)-1-0.5-3K предназначен для измерения и индикации электрических параметров однофазной сети переменного тока – силы тока, напряжения и частоты
Особенности:
Версия : 2017-09-21-КВА
Особенности:
- Возможность подключения трансформаторов тока и напряжения
- Может выдерживать длительные перегрузки до 6 А и 600 В
- 3 типоразмера корпуса
| Параметр
| Значение
| |||
| Прямое подключение
| С трансформатором
| Точность измерения
| ||
| Диапазон измерения
| силы тока | 0…5 А
| 0…50 кА
| ±(0,5% + 1 е.м.р.) |
| напряжения | 0…500 В
| 0…1,5 МВ
| ||
| частоты
| 40…70 Гц
| ±0,1 Гц
| ||
| Релейный выход
| 3 реле ~2 А, 250 В
| |||
| Потребляемая мощность
| < 3 ВА
| |||
| Скорость измерения
| 3 изм./с
| |||
| Питание
| ∼220 В, 50…60 Гц
| |||
| Условия эксплуатации
| Температура
| −5…50°С
| ||
| Влажность
| ≤ 85%RH | |||
| Условия хранения
| Температура | −25...70°С
| ||
| Влажность | ≤ 85%RH | |||
| Габаритные размеры
| 96×96×86 мм
| |||
| Размеры врезного отверстия | 92×92 мм | |||

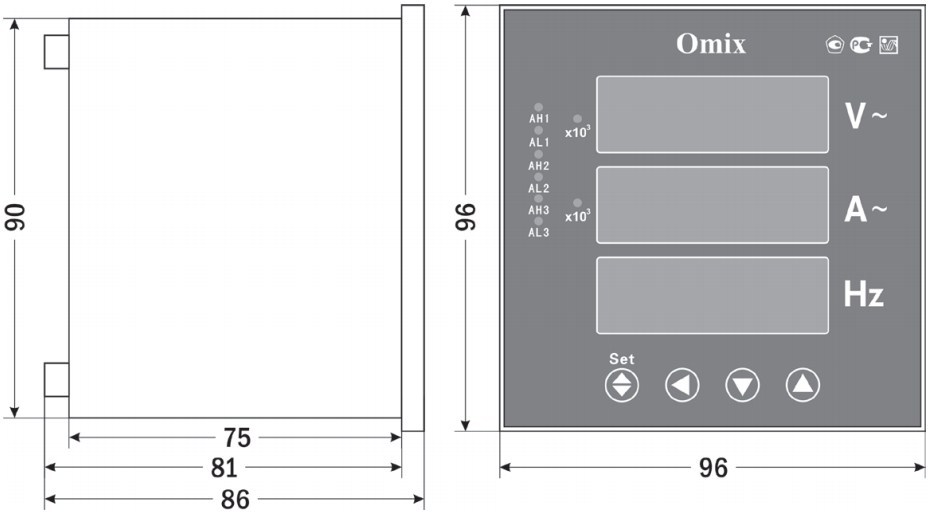

| Габаритные размеры |
 |
Версия : 2017-09-21-КВА
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации (Прошивка v. 15.1) | 12.02.2018 | 0.68 Мб |  |
| Руководство по эксплуатации | 12.01.2014 | 0.95 Мб | |
| Свидетельство об утверждении типа средств измерения | 09.08.2016 | 1.25 Мб |  |
