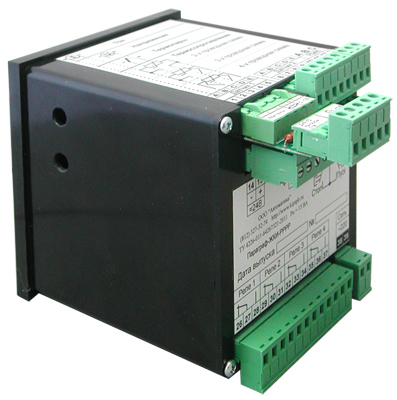

Электронный регистратор Параграф PL20
Для прибора имеется просмотр в 3D
Прибор для измерения и регистрации температуры и других физических величин, а также для управления технологическими процессами
- Интерфейс RS-485 (протокол Modbus RTU)
- Встроенная память: 4 МБ (до 1 000 000 значений)
- Количество каналов: 2

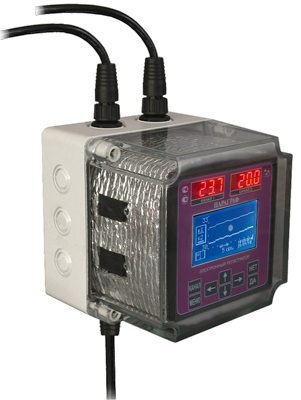

- Дополнительно возможна защита IP65 с помощью всепогодного кожуха (приобретается отдельно)
- Защита: IP20
Госреестр № 34901-12
Электронный регистратор «ПАРАГРАФ PL20» предназначен для измерения и регистрации температуры и других физических величин, для управления технологическими процесса, а также для создания SCADA-систем, систем сбора данных и замкнутых систем автоматического управления технологическими процессами
Особенности:
- 2 универсальных гальванически развязанных канала измерения (более 40 типов подключаемых датчиков)
- 2 цифровых СД-индикатора
- 2 дискретных входа, 4 выходных устройства
- 2 канала ЦАП (14 бит, выход 0(4)...20 мА, 0...5 мА, 0...1(10) В)
- 5 ПИД-регуляторов (3 на дискретные выходы и 2 на ЦАП)
- Два независимых программных регулятора, 6 программ до 10 шагов, программируемые длительность и тип шага,индивидуальные параметры ПИД-регулирования на каждом шаге
- Встроенные блоки питания датчиков =24 В, 30 мА

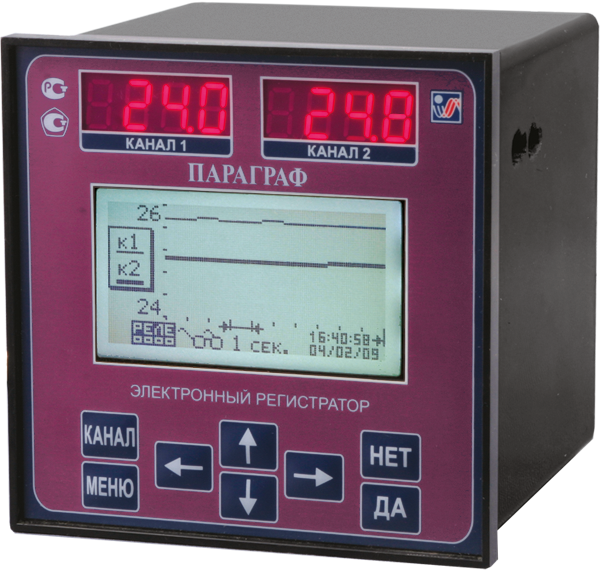

- ЖК- или OLED-дисплей 2,6" с разрешением 128×64 точки
- Отображение параметров в виде графиков и цифр
- Интуитивно понятный мультиязычный графический интерфейс
- Двойная математическая обработка (23 варианта математических операций)
- Время опроса всех каналов 0,1 с…10 мин
- Психрометр, измеритель-регистратор температуры и влажности с датчиком СПРУТ ТВ-03
- Бесплатное ПО: ОРС-сервер, конфигуратор прибора, программа чтения архивов
| Параметр | Значение | Погрешность | |
| Входные сигналы | Термосопротивления | 50М, 100М: −200…+200°С
53М: −50…+180°С Cu50, Cu100: −50…+200°С 46П: −200…+500°С 50П, 100П, 500П, Pt50, Pt100, Pt500, Pt1000: −200…+850°С 100H: −60…+180°С 0…50 Ом, 0…100 Ом, 0…320 Ом, 0…500 Ом, 0…1000 Ом, 0…2000 Ом, 0…3000 Ом, 0…3250 Ом, 0…3900 Ом
| ±0,1% |
| Термопары | ТХА (K): −180…+1370°С
ТХК (L): −200…+800°С ТЖК (J): −210…+1200°С ТХКн (E): −230…+1000°С ТМК (M): −200…+100°С ТМКн (T): −230…+400°С ТНН (N): −210…+1300°С ТПП (S): −50…+1760°С ТПП (R): 0…+1760°С ТПР (B): +300…+1820°С ТВР (A1): 0…+2500°С ТВР (A2): 0…+1800°С ТВР (A3): 0…+1800°С | ±0,2% | |
| Аналоговые | Ток I: 0…5 мА, 0(4)…20 мА
Напряжение U: 0(−10)…10 мВ, 0…20 мВ, 0(−50)…50 мВ, 0…75 мВ, 0(−100)…100 мВ, 0…1 В | ±0,2% | |
|
Выходные сигналы | Дискретные | Реле ~5 А, 220 В
Драйвер оптосимистора ~50 мА, 220 В Оптотранзистор с открытым коллектором =200 мА, 50 В Выход для управления твердотельным реле =50 мА, 8 В Внимание! Все доступные для покупки на сайте модификации оборудованы 4 выходными реле. Для заказа прибора с другими выходными сигналами свяжитесь с нашими менеджерами. | |
| Аналоговые | 0(4)…20 мА, 0…5 мА, 0…1(10) В | ||
| Дисплей | ЖК или OLED 2,6" с разрешением 128×64 точки
| ||
| Интерфейс | RS-485 | ||
| Память | 4 МБ (до 1 000 000 значений) | ||
| Потребляемая мощность | 15 ВА | ||
| Питание | ~220 В (±10%), или =24 В, или =12 В | ||
| Условия эксплуатации | Температура | +5…+45°С | |
| Влажность | ≤ 80%RH | ||

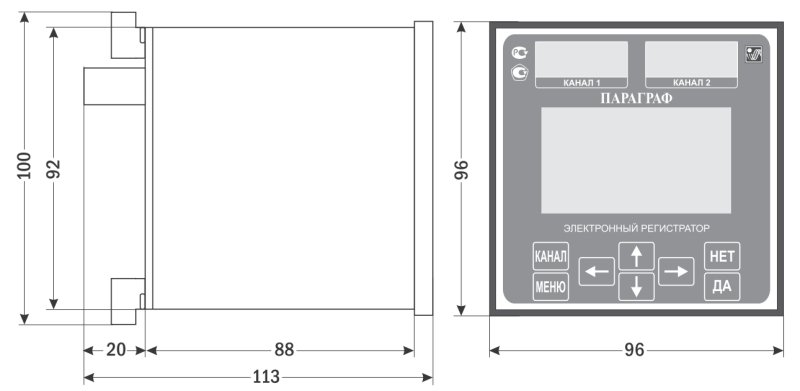

| Габаритные размеры,
размеры врезного отверстия |
96×96×100 мм
93×93 мм
| ||
| Габаритные размеры |
 |
Версия: 2015-04-29 НТА
Документация и схемы
| Схема | Размер | Файл |
| Схема подключения | 0.06 Мб |  |
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации (версия 3.6а) | 23.10.2021 | 0.63 Мб |  |
| Руководство по эксплуатации (версия 3.09) | 23.10.2021 | 0.96 Мб | |
| Информационный буклет | 11.10.2022 | 1.26 Мб | |
| Технические характеристики прибора ПАРАГРАФ PL20 | 06.05.2013 | 0.41 Мб | |
| Методика настройки цифрового ПИД-регулятора | 30.04.2013 | 0.41 Мб | |
| Руководство по обновлению микропрограммы прибора | 06.05.2013 | 0.29 Мб | |
| Использование ARC-data-viewer в ОС Linux | 06.05.2013 | 0.56 Мб | |
| Методика поверки | 29.04.2016 | 4.26 Мб | |
| Сеть приборов, протокол MODBUS | 21.01.2015 | 0.3 Мб | |
| Сертификат соответствия | 11.10.2022 | 2.01 Мб | |
| Сертификат об утверждении типа средств измерений RU.C.34.001.A №47826 | 20.09.2012 | 0.62 Мб |  |
| Запуск программы «ARC.DataViewer» в операционной системе Linux | 06.05.2013 | 0.56 Мб | |
| «ARC.Configurator» ПО для конфигурирования прибора по интерфейсу RS-485 | 01.08.2012 | 1.05 Мб |  |
| «ARC.OPCServer» ПО для внедрения прибора в SCADA системы | 11.10.2022 | 2.88 Мб | |
| «ARC.DataViewer» ПО для работы с архивами | 12.02.2024 | 3.94 Мб |  |
