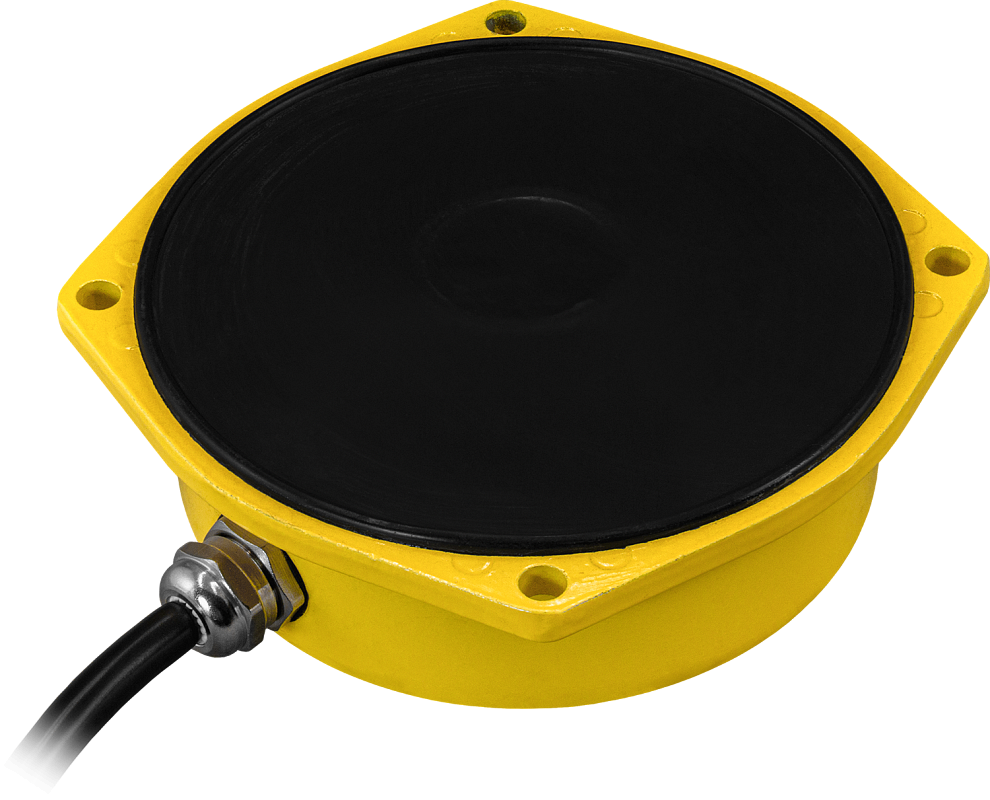

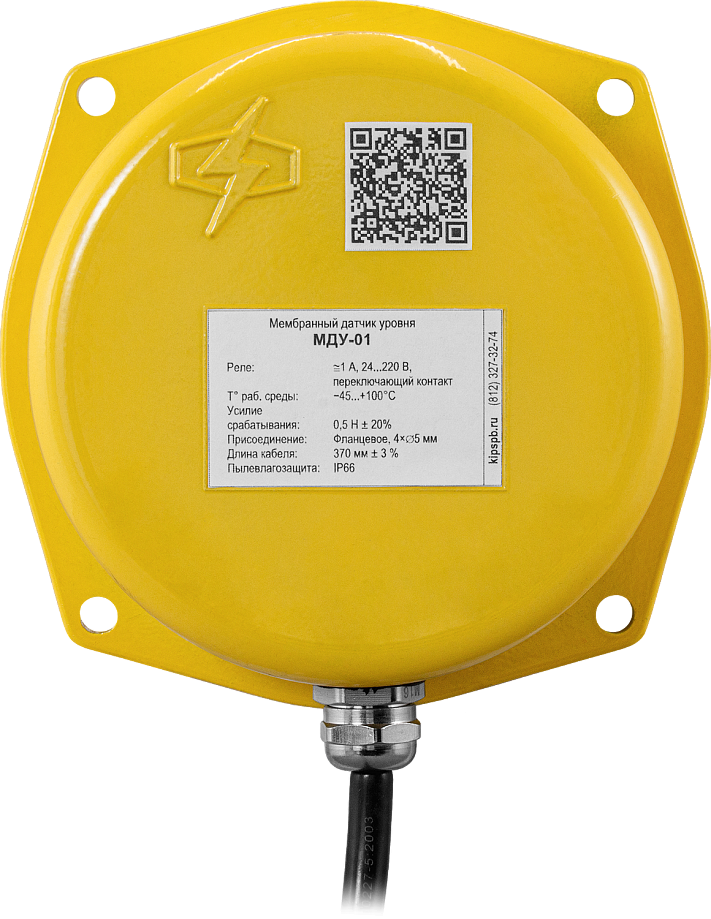

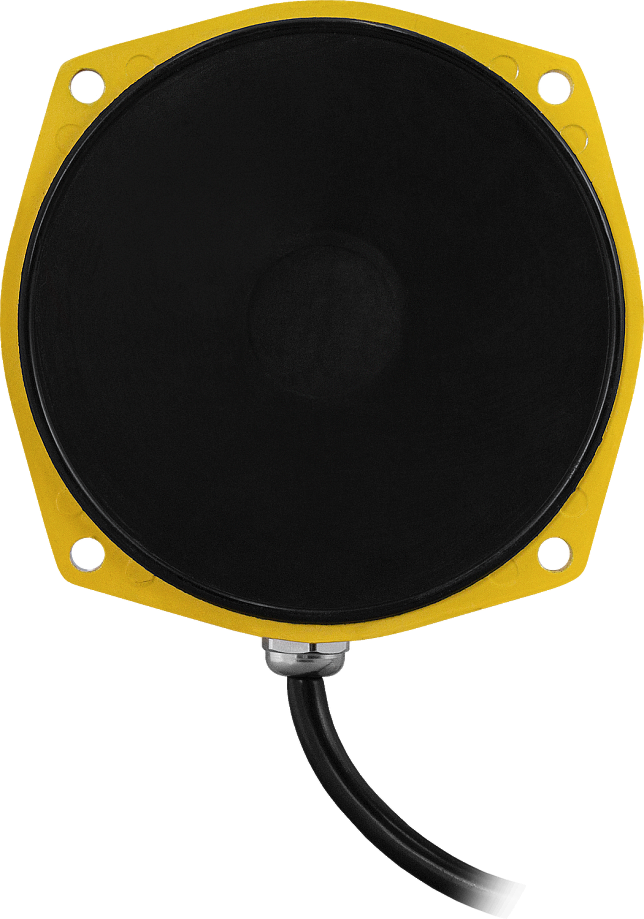

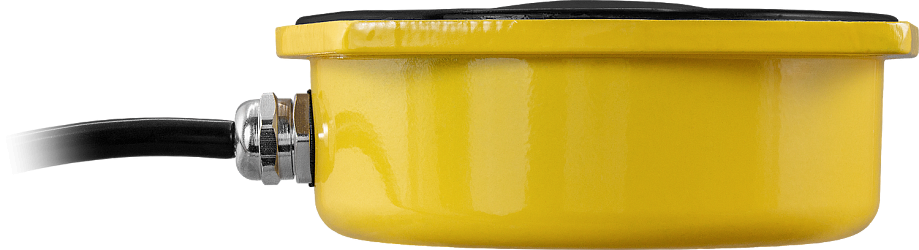

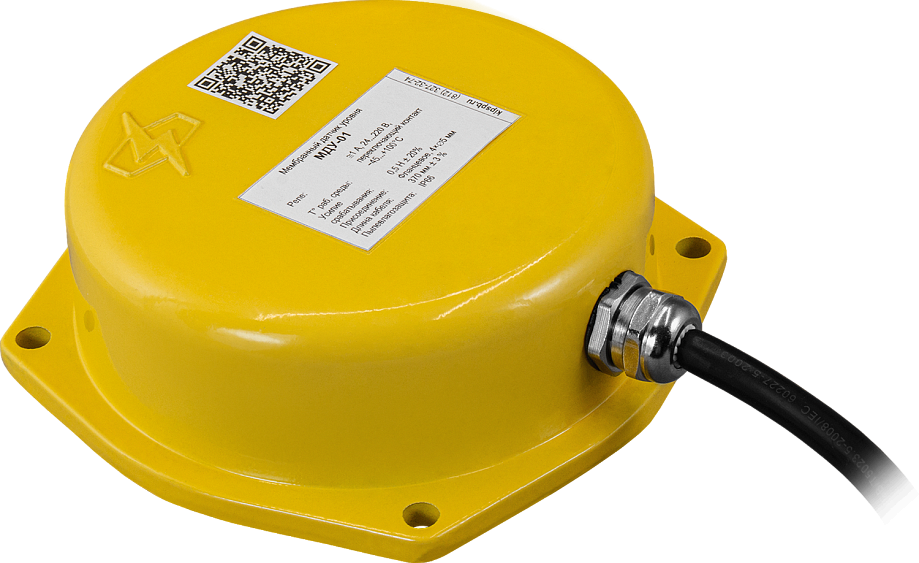

Мембранный датчик уровня (сигнализатор) сыпучих материалов МДУ-01

Арт: W26072

Прибор для контроля уровня сыпучих материалов

Реле: ≅1 А, 24...220 В
Тип контактов реле: переключающий
Рабочий ход мембраны: 1...4 мм
Усилие срабатывания: 0,5 Н ± 20%
Присоединение: фланцевое
Длина кабеля: 370 мм
Материал корпуса прибора: алюминиевый сплав
Материал мембраны: NBR
Степень пылевлагозащиты: IP66

В закладки

7 020 руб. Наличие: Со склада

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Мембранный датчик уровня МДУ-01 (датчик подпора, датчик заштыбовки), предназначен для контроля уровня сыпучих материалов (зерно, цемент, щебень, грунт, песок и т.п.) плотностью от 0,3 г/см³ с размером частиц не более 30 мм в производственных емкостях, элеваторах, хранилищах, бункерах, трюмах речного и морского транспорта, самотеках и контейнерах. Прибор может использоваться как самостоятельное устройство, так и в составе автоматизированных систем контроля (АСУТП).

Особенности:

Монтаж на емкости сбоку
Высокая адаптивность: различные электрические параметры измеряемой среды не влияют на измерение
Точность сигнализации уровня при отсутствии однородности сыпучего материала
Установка датчиков в местах трудной доступности
Не требуется техническое обслуживание благодаря отсутствию подвижных частей механизма
Не требуется предварительная настройка на месте

Совместим с контроллерами уровня серии Ординар, например, Ординар-D1, Ординар-Д4, Ординар-Д5, Ординар-М, Ординар-Щ.

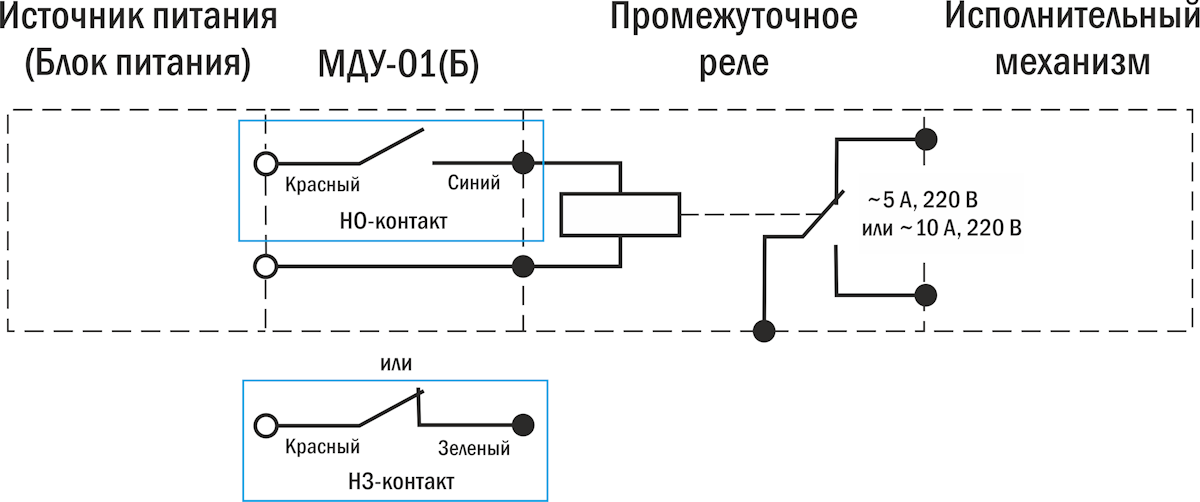

Для увеличения коммутационной способности датчика-реле следует использовать промежуточные реле, например, MY, 55-02, 55-04, 57-02, 57-04, LY4 с током потребления не более 300 мА. Для питания катушки промежуточного реле необходимы блоки питания, например, DR, MDR, БП97, БП-67, или питание от сетевого источника ~220 В.

Области применения

Мониторинг и сигнализация минимального уровня опустошения емкости для защиты оборудования от холостого хода
Определение показаний промежуточного или среднего уровня заполнения хранилищ с целью предупреждения преждевременного опустошения и регулирования скорости подачи сыпучего вещества
Сигнализация границы максимального уровня заполнения хранилищ сыпучими материалами и защиты от переполнения продуктами
Контроль подпора (затора) в шнековом или скребковом транспортере при заполнении бункера после него (см. рис.)
Контроль наполнения башмака нории (см. рис.)
Исключение образования затора в линиях подачи самотеком (см. рис.)

Применение в различных областях промышленности

Агропромышленный комплекс (АПК) и сельское хозяйство: автоматическое определение уровня муки и зерна на элеваторах, хлебокомбинатах, зернотоках, зернохранилищах, зерномашинах и зернопроводах; изготовление кормов для сельскохозяйственных животных и птицы; в агрономии – определение нужного количества сыпучих минеральных удобрений и зерна
Пищевая промышленность: учет муки, сахара, соли, круп, зерна и других сыпучих продуктов, контроль уровня в емкостях с мелкой рыбой и морепродуктами
Строительство: контроль уровня песка, цемента, керамзита, щебня при изготовлении стройматериалов для соблюдения нужных пропорций
Горнодобывающая и химическая промышленность: учет сыпучих химикатов, в карьерах – контроль уровня торфа, щебня, гравия и других материалов

Принцип действияМембранный датчик уровня размещается на емкости сбоку на требуемой для выполнения измерений высоте. Со стороны процесса на датчике размещена мембрана из гибкого материала, под которой расположен микровыключатель. При контакте среды с мембраной возникшее давление прогибает мембрану, задействует микровыключатель, замыкается НО-контакт реле.
При снижении уровня сыпучего материала воздействие на мембрану прекращается, реле меняет положение на НЗ.

Технические характеристики:

Параметр	Значение
Свойства рабочей среды	Плотность ≥ 0,3 г/см³ Диаметр частиц ≤ 30 мм
Выходной сигнал	Реле ≅1 А, 24...220 В, переключающий контакт
Рабочий ход мембраны	1...4 мм
Усилие срабатывания	0,5 Н ± 20%
Степень пылевлагозащиты	IP66
Температура рабочей среды	−45...+100°C

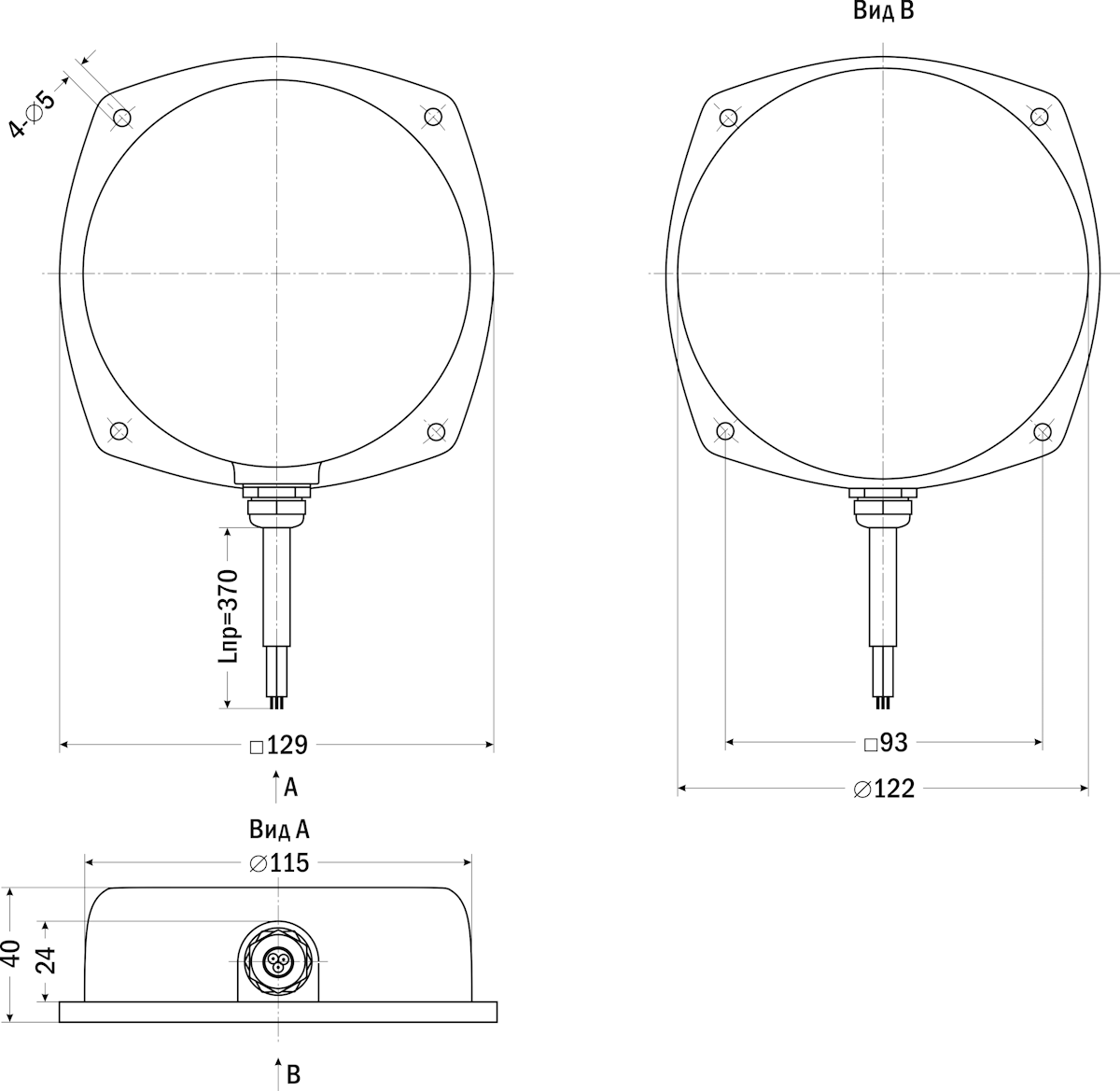

Присоединение	Фланцевое Монтажный размер □93 мм 4 отверстия×∅5 мм
Длина кабеля	370 мм погрешность длины кабеля ±3%
Материал корпуса прибора	Алюминиевый сплав
Материал мембраны	NBR
Габаритные размеры	129×129×40 мм
Вес	353 г
