Провод компенсационный (термопарный) ПТНГЭ-А

Компенсационный (термопарный) провод предназначен для соединения термопары с измерительным прибором

Тип: ХА (К), ХК (L), ЖК (J), НН (N), ХКн (E), МКн (Т), ПП (S)
Рабочий диапазон температур: −40...+400°С
Класс допуска: 2
Количество жил в проводе: 7
Диаметр жилы: 0,2 мм, 0,3 мм, 0,4 мм, 0,5 мм
Количество проводов: 2
Сечение: 0,2 мм², 0,5 мм², 0,9 мм², 1,4 мм²
Изоляция жил: стеклонить
Оболочка: стеклонить
Экран: нержавеющая сталь

Цена указана за 1 м

В закладки

от 187 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (14)
Все модификации ()
Отзывы (0)

Компенсационный (термопарный) провод предназначен для соединения термопары с измерительным прибором и для изготовления термопар. Для подключения провода к портативными измерительными приборами используются термопарные разъемы, например, ТВ

Особенности:

Экран из нержавеющей стали обеспечивает защиту от воздействия внешних электромагнитных помех. Компенсационный провод с экраном можно удлинять до 30 м
Провод с базовыми характеристиками (диаметр жилы 7×0,2 мм, сечение 2×0,2 мм²) наиболее часто используется для термопар, например: ТП-А-4001, ТП-А-4002, ТП-А-4011-1, ТП-А-4011-3, ТП-А-4021, ТП-А-4102, ТП-А-4092, ТП-А4081, ТП-А-4281

Принцип действия: Для подключения термопары к прибору нельзя использовать обычные медные провода, т.к. в паре с проводами термопары создается дополнительная термо-ЭДС, которая вносит дополнительную погрешность в измерения. Во избежание этого применяют компенсационные (термопарные) провода, которые в паре с соответствующим термоэлектродом термопары создают практически нулевую термо-ЭДС и уменьшают погрешность измерений.

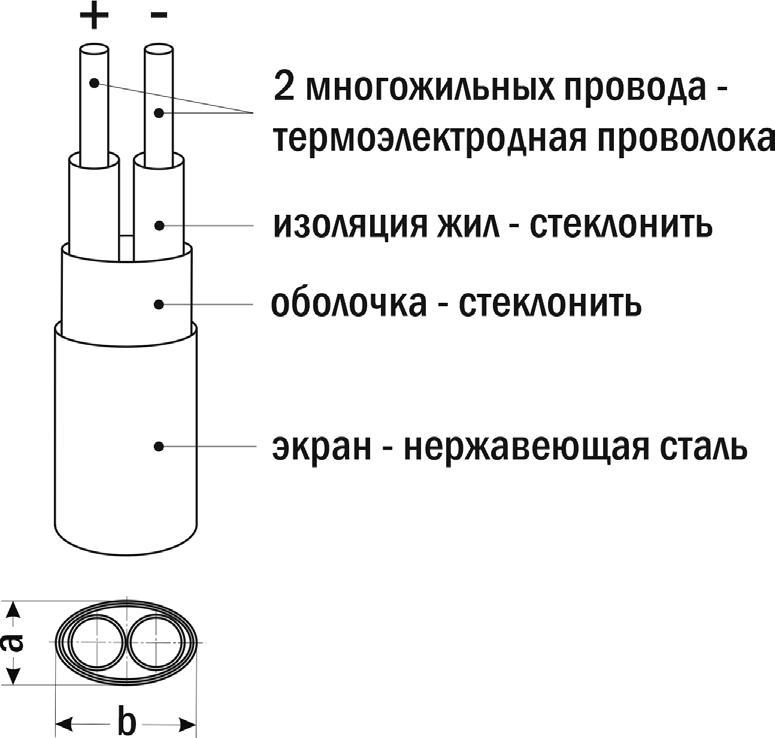

Конструктивное исполнение:

Монтаж:

При подключении проводов необходимо соблюдать полярность. Нарушение полярности вместо устранения погрешности приведёт к ее удвоению. Цветовая маркировка проводов соответствует стандарту DIN (кроме НН (N) — стандарт IEС)

Полярность	ХА (К)	ХК (L)	ЖК (J)	НН (N)	ХКн (E)	МКн (Т)	ПП (S)
«+»	красная жила (хромель)	красная жила (хромель)	красная жила (железо)	розовая жила (нихросил)	красная жила (хромель)	красная жила (медь)	красная жила (платинородий)
«−»	зеленая жила (алюмель)	оранжевая жила (копель)	синяя жила (константан)	белая жила (нисил)	черная жила (константан)	коричневая жила (константан)	белая жила (платина)

Технические характеристики:

Параметры	Значение
Тип	ХА (К), ХК (L), ЖК (J), НН (N), ХКн (E), МКн (Т), ПП (S)
Рабочий диапазон температур	−40...+400°С
Класс допуска (по DIN 43722)	2
Количество жил в проводе	7
Количество проводов	2
Изоляция жил	стеклонить
Оболочка	стеклонить
Экран	нержавеющая сталь

Тип	Диаметр жилы, мм	Сечение, мм²	a×b, мм
ХА (К)	7×0,2	2×0,2	2×3
	7×0,3	2×0,5	3×4
	7×0,4	2×0,9	3×4
	7×0,5	2×1,4	3×5
ХК (L)	7×0,2	2×0,2	2×3
	7×0,3	2×0,5	3×4
	7×0,5	2×1,4	3×5
ЖК (J)	7×0,2	2×0,2	2×3
ЖК (J)	7×0,3	2×0,5	3×4
НН (N), ХКн (E), МКн (Т)	7×0,3	2×0,5	3×4
ПП (S)	7×0,2	2×0,2	2×4
ПП (S)	7×0,3	2×0,5	2×5

Версия: 2022-02-18-ЛВС

Документация и схемы

Документ	Дата изменения	Размер	Файл
Сертификат соответствия	13.01.2012	2.16 Мб
Руководство по эксплуатации	08.10.2025	0.27 Мб

Артикул	Градуировка	Сечение	Срок поставки	Стоимость
ХА (К) ХК (L) ЖК (J) НН (N) ХКн (Е) МКн (T) ПП (S)	2х0,2 мм² 2х0,5 мм² 2х0,9 мм² 2х1,4 мм²

Артикул	Градуировка	Сечение	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Градуировка	Сечение	Срок поставки	Стоимость
M94257	ХА (К)	2х0,2 мм²	Со склада	187 руб. – +
M94261	ХА (К)	2х0,5 мм²	Со склада	292 руб. – +
M94268	ХА (К)	2х0,9 мм²	Со склада	488 руб. – +
M94269	ХА (К)	2х1,4 мм²	Со склада	659 руб. – +
M94258	ХК (L)	2х0,2 мм²	Со склада	187 руб. – +
M94262	ХК (L)	2х0,5 мм²	Со склада	269 руб. – +
M94270	ХК (L)	2х1,4 мм²	Со склада	655 руб. – +
M94259	ЖК (J)	2х0,2 мм²	Со склада	187 руб. – +
M94263	ЖК (J)	2х0,5 мм²	Со склада	246 руб. – +
M94264	НН (N)	2х0,5 мм²	Со склада	254 руб. – +
M94265	ХКн (Е)	2х0,5 мм²	Со склада	254 руб. – +
M94266	МКн (T)	2х0,5 мм²	Со склада	254 руб. – +
M94260	ПП (S)	2х0,2 мм²	Со склада	187 руб. – +
M94267	ПП (S)	2х0,5 мм²	Со склада	250 руб. – +

Артикул	Градуировка	Сечение	Срок поставки	Стоимость
M94257	ХА (К)	2х0,2 мм²	Со склада	187 руб. – +
M94261	ХА (К)	2х0,5 мм²	Со склада	292 руб. – +
M94268	ХА (К)	2х0,9 мм²	Со склада	488 руб. – +
M94269	ХА (К)	2х1,4 мм²	Со склада	659 руб. – +
M94258	ХК (L)	2х0,2 мм²	Со склада	187 руб. – +
M94262	ХК (L)	2х0,5 мм²	Со склада	269 руб. – +
M94270	ХК (L)	2х1,4 мм²	Со склада	655 руб. – +
M94259	ЖК (J)	2х0,2 мм²	Со склада	187 руб. – +
M94263	ЖК (J)	2х0,5 мм²	Со склада	246 руб. – +
M94264	НН (N)	2х0,5 мм²	Со склада	254 руб. – +
M94265	ХКн (Е)	2х0,5 мм²	Со склада	254 руб. – +
M94266	МКн (T)	2х0,5 мм²	Со склада	254 руб. – +
M94260	ПП (S)	2х0,2 мм²	Со склада	187 руб. – +
M94267	ПП (S)	2х0,5 мм²	Со склада	250 руб. – +
