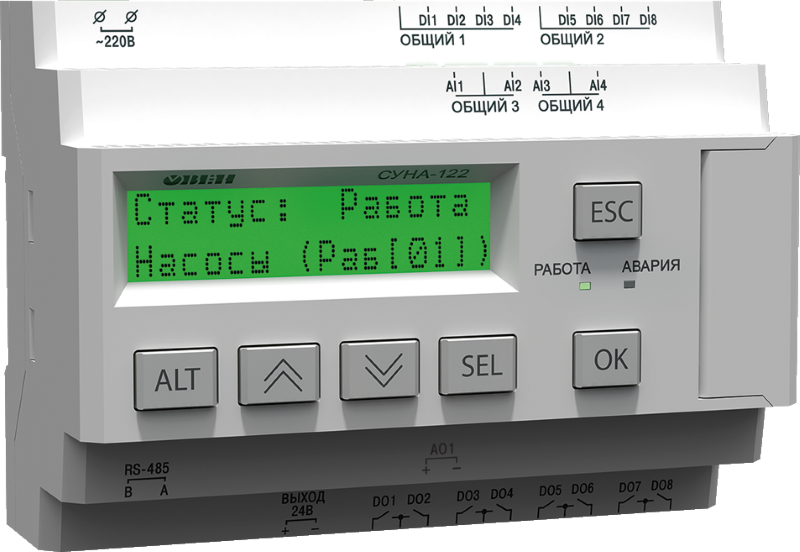

Каскадный контроллер для управления насосами с преобразователем частоты ОВЕН СУНА-122

ОВЕН СУНА-122 – специализированный контроллер с готовыми алгоритмами для станций управления повысительными, дренажными и канализационными насосами.

Контроллер ОВЕН СУНА-122 предназначен для каскадного управления насосными группами совместно с частотными преобразователями в системах водоснабжения, водозабора, повышения давления, канализационных сооружений жилых и офисных зданий, промышленных предприятий, коттеджных посёлков, детских садов, школ, больниц и других объектов.

Использование каскадного контроллера СУНА-122 совместно с преобразователем частоты ОВЕН ПЧВ в системе управления насосами позволяет:

осуществить каскадное управление, чередование и автоматическое выравнивание насосов по наработке;
снизить затраты на потребление электроэнергии;
обеспечить точное поддержание заданного давления и равномерный износ насосов;
защитить все насосы системы от аварийных ситуаций;
сэкономить на покупке и установке частотных преобразователей для ведомых двигателей.

Особенности:

Прибор полностью совместим с ОВЕН ПЧВ1, ПЧВ2 и ПЧВ3
Простая интеграция в системы диспетчеризации и удаленного управления (RS-485, Modbus RTU/ASCII)
Интуитивно-понятное русскоязычное меню
Возможность доработки пользовательского алгоритма под задачу заказчика
Температура эксплуатации: −20…+55°С

Технические характеристики:

Наименование	Значение
	СУНА-122.220.хх	СУНА-122.24.хх
Диапазон напряжения питания, В	94…264 (номинальное 120…230 В, при 47…63 Гц)	19…30 (номинальное 24 В)
Гальваническая развязка	есть
Электрическая прочность изоляции, В	2830 (между входом питания и другими цепями)	1780 (между входом питания и другими цепями)
Потребляемая мощность, не более	17 ВА	10 Вт
Встроенный источник питания	есть	-
Выходное напряжение встроенного источника питания постоянного тока, В	24±3	-
Ток нагрузки встроенного источника питания, мА, не более	100	-
Электрическая прочность изоляции (между выходом питания и другими цепями), В	1780	-
Сетевые возможности
Интерфейс связи	RS-485
Протокол связи	Modbus RTU, Modbus ASCII
Режим работы	Slave
Скорость передачи данных, бит/сек	9600, 14400, 19200, 38400, 57600, 115200
Конструкция
Тип корпуса	Для крепления на DIN-рейку (35 мм)

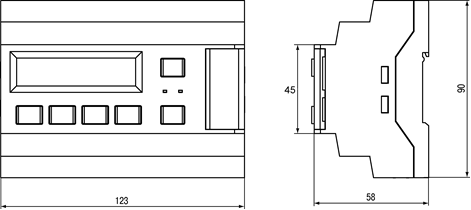

Габаритные размеры, мм	123×90×58
Степень защиты корпуса по ГОСТ 14254-96	IP20
Масса контроллера, кг, не более (для всех вариантов исполнений)	0,6
Средний срок службы, лет	8
Дискретные входы
Количество входов	8
Номинальное напряжение питания, В	230 (переменный ток)	24 (постоянный ток)
Максимально допустимое напряжение питания, В	264 (переменный ток)	30 (постоянный ток)
Тип датчика для дискретного входа	Механические коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т. п.)
Ток «логической единицы», мА	0,7…1,45	2…4
Ток «логического нуля», мА	0…0,5	0…0,5
Уровень сигнала, соответствующий «логической единице», В	159…264	15…30
Уровень сигнала, соответствующий «логическому нулю», В	0…40	-3…5
Минимальная длительность импульса, воспринимаемая дискретным входом	1,5 сек	2 мс
Гальваническая развязка	Групповая, по 4 входа (1–4 и 5–8)
Электрическая прочность изоляции, В	1780 между группами входов
	2830 между другими цепями контроллера
Аналоговые входы
Количество	4
Тип измеряемых сигналов, униполярный	4…20 мА
Предел основной приведенной, погрешности, %	±0,5
Сопротивление встроенного шунтирующего резистора для режима 4…20 мА, Ом	121
Значение наименьшего значащего разряда	6 мкА (0…20 мА/3700)
Период обновления результатов измерения четырех каналов, мс, не более	10
Гальваническая развязка	Отсутствует
Дискретные выходы
Количество выходных устройств	8
Тип выходного устройства	Дискретный, релейные (нормально разомкнутые контакты)
Гальваническая развязка	Индивидуальная
Электрическая прочность изоляции, В	2830
Коммутируемое напряжение в нагрузке, В, не более:
– для цепи постоянного тока	30 (резистивная нагрузка)
– для цепи переменного тока	250 (резистивная нагрузка)
Допустимый ток нагрузки, не более	5 А при напряжении не более 250 В переменного тока и cosφ >0,95; 3 А при напряжении не более 30 В постоянного тока
Установившийся ток при максимальном напряжении:
– для цепи постоянного тока, А, не более	5 (резистивная нагрузка)
– для цепи переменного тока, А, не более	10 (резистивная нагрузка)
Допустимый ток нагрузки, мА, не менее	10 (при 5 В постоянного тока)
Механический ресурс реле, циклов, не менее	10 000 000
Электрический ресурс реле, циклов, не менее	200 000: 3 А при 125 В переменного тока, резистивная нагрузка
	100 000: 3 А при 250 В переменного тока
	100 000: 5 А, 30 В постоянного тока, резистивная нагрузка
	25 000: 10 А при 250 В переменного тока (900 циклов в час: 1 сек вкл./3 сек выкл.)
Аналоговые выходы
Количество выходных устройств	1
Тип выходного устройства	ЦАП «параметр-ток»
Диапазон генерации тока, мА	4…20
Напряжение питания, В	12…30
Внешняя нагрузка не более, кОм	1
Гальваническая развязка	есть (индивидуальная)
Электрическая прочность изоляции, В	2830
Индикация и элементы управления
Тип дисплея	текстовый монохромный ЖКИ с подсветкой, 2х16 символов
Дискретные индикаторы	два светодиодных индикатора (красный и зеленый)
Количество механических кнопок	6

Габаритные размеры

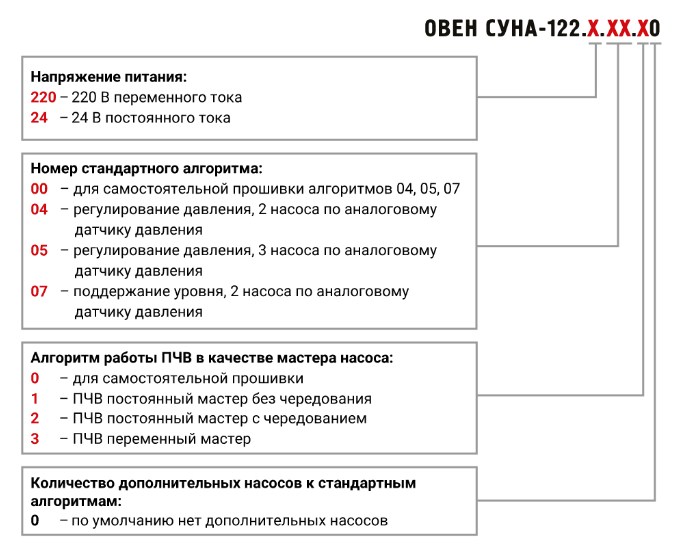

Модификации

Версия: 2019-07-01-КВА

Артикул	Питание, В	Алгоритм	Алгоритм работы ПЧВ	Срок поставки	Стоимость
220 24	00 04 05 07	0 1 2 3

Артикул	Модель	Питание, В	Алгоритм	Алгоритм работы ПЧВ	Срок поставки	Стоимость
V59931	СУНА-122.220.00.00	220	00	0	2...4 недели	18114 руб. – +
V59932	СУНА-122.24.00.00	24	00	0	2...4 недели	18114 руб. – +
V59933	СУНА-122.220.05.10	220	05	1	2...4 недели	18114 руб. – +
V59934	СУНА-122.24.05.10	24	05	1	2...4 недели	18114 руб. – +
V59935	СУНА-122.220.04.20	220	04	2	2...4 недели	18114 руб. – +
V59936	СУНА-122.24.04.20	24	04	2	2...4 недели	18114 руб. – +
V59937	СУНА-122.220.05.20	220	05	2	2...4 недели	18114 руб. – +
V59938	СУНА-122.24.05.20	24	05	2	2...4 недели	18114 руб. – +
V59939	СУНА-122.220.07.20	220	07	2	2...4 недели	18114 руб. – +
V59940	СУНА-122.24.07.20	24	07	2	2...4 недели	18114 руб. – +
V59941	СУНА-122.220.05.30	220	05	3	2...4 недели	18114 руб. – +
V59942	СУНА-122.24.05.30	24	05	3	2...4 недели	18114 руб. – +
