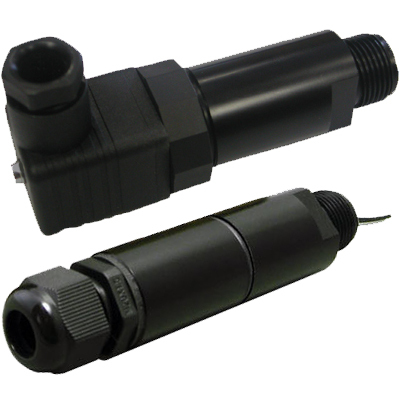

Нормирующий преобразователь сигналов термосопротивлений СПРУТ Т-02

Прибор для преобразования сигнала от датчика температуры в аналоговый сигнал или передачи по интерфейсу

Диапазон преобразования температур: −200…+850°C
Погрешность: ±0,25%
Аналоговый выход 4...20 мА
Интерфейс: RS-485
Защита: IP65
Монтаж: штуцер М20×1,5 (к датчику), гермоввод М16 (к линии аналогового выхода), коннектор DIN 43650A (к RS-485)

В закладки

от 7 640 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (3)
Все модификации ()
Отзывы (0)

Нормирующий преобразователь сигналов термосопротивлений СПРУТ Т-02 предназначен для преобразования сигнала от датчика температуры в аналоговый сигнал или передачи по интерфейсу

С помощью переходника Т02ппг можно использовать преобразователи вместе с датчиками Овен ДТС со стандартной пластиковой головой

Особенности:

Вкручивается непосредственно в стандартную головку термодатчика
Поддерживает 12 (ТС1) или 7 (ТС2) градуировок
Преобразователь с аналоговым выходом (I420): для настроек типа датчика и задания диапазона преобразования температур служат две кнопки и светодиод, расположенные внутри преобразователя
Преобразователь с интерфейсом (RS485): настройка датчика осуществляется по интерфейсу RS-485 (Modbus RTU); конфигуратор для настройки с ПК поставляется в комплекте; внедряется в системы автоматизации через бесплатный «ARC-OPC-server»

Функциональность прибора может быть модифицирована нашим предприятием под любую задачу заказчика Технические характеристики:

Параметр		Значение
Входные сигналы	Группа градуировок для типа ТС1	50М, 53М, 100М, Cu50, Cu100, 46П, 50П, 100П, Pt50, Pt100, 100H, Сопротивление R: 0…285 Ом
Входные сигналы	Группа градуировок для типа ТС2	Pt500, Pt1000, 500П, 1000П, Сопротивление R: 0…320 Ом, 0…1000 Ом, 0…3900 Ом
Диапазон преобразования температур		−200…0...+100°С, −50…0...+50°С, −50…0...+150°С, 0...+50°С, 0...+100°С, 0...+150°С, 0...+180°С, 0...+200°С, 0...+300°С, 0...+500°С, весь измеряемый диапазон датчика температуры
Класс точности		0,25
Выходной сигнал	I420	Аналоговый выход 4...20 мА
Выходной сигнал	RS-485	Интерфейс RS-485 (Modbus RTU)
Питание		=12…36 В (I420), =12...26 В (RS-485), =5 В (RS-485)
Потребляемая мощность		≤ 0,6 ВА (I420), ≤ 1 ВА (RS-485)
Степень защиты		IP65
Монтаж	К датчику	Штуцер М20×1,5
	К линии аналогового выхода	Гермоввод М16 (диаметр провода 5…9 мм)
	К RS-485	Коннектор DIN 43650A
Условия эксплуатации	Температура	−30…+50°С
Условия эксплуатации	Влажность	≤ 95%
Габаритные размеры	I420	∅ 27×107 мм
Габаритные размеры	RS-485	52×96×34 мм

Типы подключаемых датчиков:

Градуировка		Значение
ТС1	50М	−200...+200°С
	100М	−200...+200°С
	53М	−50…+180°С
	Cu50	−50…+200°С
	Cu100	−50…+200°С
	46П	−200…+500°С
	50П	−200…+500°С
	100П	−200…+500°С
	Pt50	−200…+500°С
	Pt100	−200…+500°С
	100H	−60…+180°С
	R	0…285 Ом
ТС2	Pt500	−200…+850°С
	Pt1000	−200…+850°С
	500П	−200…+850°С
	1000П	−200…+850°С
	0…320 Ом	0…320 Ом
	0…1000 Ом	0…1000 Ом
	0…3900 Ом	0…3900 Ом

Габаритные чертежи

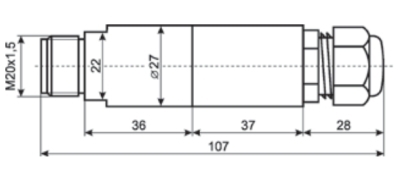

СПРУТ Т-02-I420

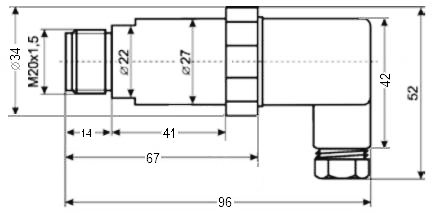

СПРУТ Т-02-RS485

Версия: 2015-05-16-КВА

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации для СПРУТ Т-02-I420	28.04.2023	0.44 Мб
Руководство по эксплуатации для СПРУТ Т-02-RS485	25.12.2013	0.31 Мб
Технические характеристики прибора СПРУТ Т-02-RS485-DC24	30.04.2013	0.35 Мб
Сеть приборов, протокол MODBUS	21.01.2015	0.3 Мб
Сертификат соответствия	15.01.2016	0.33 Мб
«ARC.Configurator» ПО для конфигурирования прибора по интерфейсу RS-485	01.08.2012	1.05 Мб
«ARC.OPCServer» ПО для внедрения прибора в SCADA системы	11.10.2022	2.88 Мб
