Контроллер для управления насосом ОВЕН СУНА-121

Прибор для управления насосными группами в системах водоснабжения, водозабора, повышения давления, канализационных сооружений жилых и офисных зданий

Максимальное количество контролируемых уровней: 8
Диапазон переменного напряжения питания: 90…264 В; 19…30 В
Потребляемая мощность: 17 ВА
Защита: IP20
Монтаж: на DIN-рейку, стандарт 5S

В закладки

от 14 718 руб. Наличие: 2...4 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Контроллер ОВЕН СУНА-121 предназначен для управления насосными группами в системах водоснабжения, водозабора, повышения давления, канализационных сооружений жилых и офисных зданий, промышленных предприятий, коттеджных посёлков, детских садов, школ, больниц и других объектов

Особенности:

Управление группами из 2-х или 3-х насосов
Алгоритмы для чередования насосов, поддержания давления и поддержания уровня в резервуаре
ЖК дисплей с индикацией на русском языке
2 варианта напряжения питания (24 В или 230 В)

Технические характеристики:

Параметр	СУНА-121.220	СУНА-121.24
Количество дискретных входов	8
Количество аналоговых входов	4
Количество дискретных выходов	8
Диапазон напряжения питания	~94…264 В (номинальное ~120…230 В); 47…63 Гц	=19…30 В (номинальное =24 В)
Потребляемая мощность	17 ВА	10 Вт
Встроенный источник питания	Есть	−
Выходное напряжение встроенного источника питания	24 ± 3 В	−
Ток нагрузки встроенного источника питания	100 мА	−
Интерфейс связи	RS-485
Протокол связи	Modbus-RTU, Modbus-ASCII
Скорость передачи данных	9600, 14400, 19200, 38400, 57600, 115200 бит/сек
Тип дисплея	текстовый монохромный ЖКИ с подсветкой, 2×16 символов
Индикаторы	два светодиодных индикатора (красный и зеленый)
Количество механических кнопок	6
Защита	IP20
Монтаж	На DIN-рейку, стандарт 5S
Габаритные размеры	123×90×58 мм
Вес	0,6 кг

Характеристики дискретных входов:

Параметр	СУНА-121.220	СУНА-121.24
Количество дискретных входов	8
Номинальное напряжение питания	~230 B	=24 B
Максимально допустимое напряжение питания	~264 B	=30 B
Тип датчика	Механические коммутационные устройства	Механические коммутационные устройства С выходными транзисторными ключами
Ток «логической единицы»	0,7…1,45 мА	2…4 мА
Ток «логического нуля»	0…0,5 мА
Минимальная длительность импульса	50 мс	2 мс
Максимальное время реакции контроллера	100 мс	30 мс

Характеристики аналоговых входов:

Параметр	СУНА-121.220	СУНА-121.24
Количество аналоговых входов	4
Тип измеряемых сигналов	4…20 мА, 0…4 кОм (униполярный)
Погрешность	±0,5%
Сопротивление встроенного резистора	121 Ом
Период обновления результатов измерения	10 мс

Характеристики дискретных выходов:

Параметр	СУНА-121.220	СУНА-121.24
Количество дискретных выходов	8
Тип выходного устройства	Дискретный, релейные (нормально разомкнутые контакты)
Коммутируемое напряжение: – для цепи постоянного тока – для цепи переменного тока	30 В 250 В
Допустимый ток нагрузки	5 А (при напряжении не более ~250 В и cosφ >0,95) 3 А (при напряжении не более =30 В)
Механический ресурс реле	не менее 10 000 000 циклов

Характеристики аналоговых выходов:

Параметр	СУНА-121.220	СУНА-121.24
Количество аналоговых выходов	2
Тип выходного устройства	ЦАП "параметр-ток"
Диапазон генерации тока	4…20 мА
Напряжение питания	12…30 В
Внешняя нагрузка	не более 1 кОм

Габаритные размеры

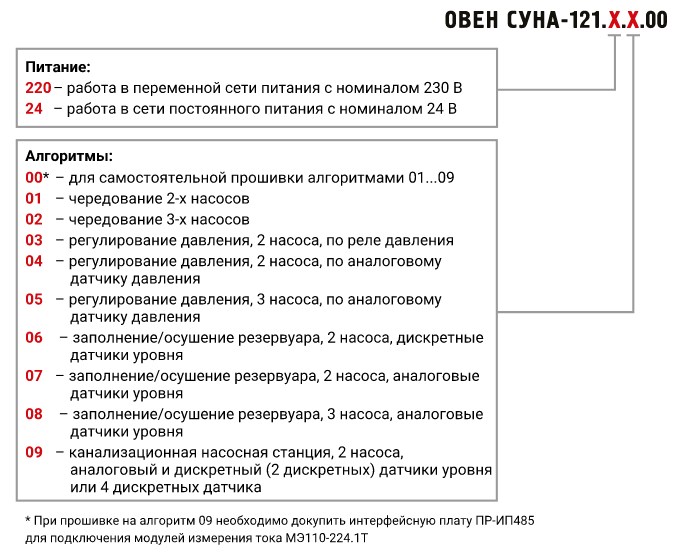

Схема заказа

Версия: 2016-09-15-БАВ

Артикул	Питание, В	Алгоритм	Срок поставки	Стоимость
220 24	00 01 02 03 04 05 06 07 08 09

Артикул	Модель	Питание, В	Алгоритм	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Модель	Питание, В	Алгоритм	Срок поставки	Стоимость
