Термосопротивление с коммутационной головкой дТС055
Прибор для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу чувствительного элемента (ЧЭ) датчика
- Количество чувствительных элементов: 1 – стандарт, 2 – по заказу
- Номинальная статическая характеристика: 50М, 100М, 50П, 100П, Pt100, Pt500, Pt1000
- Диапазон измеряемых температур: –196…+500°C
- Класс допуска: B – стандарт, A и C – по заказу
- Длина монтажной части: 80...2000 мм
- Диаметр монтажной части: 10/8 мм
- Материал корпуса датчика: сталь 12Х18Н10Т
- Присоединение: М20×1,5 или G½"
- Исполнение коммутационной головки: пластмасса
Способы оплаты
Предназначены для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу чувствительного элемента (ЧЭ) датчика. Термосопротивления с пластмассовой коммутационной головкой позволяют измерять температуру до +500 °С (ДТС с платиновым ЧЭ) и до +180 °С (ДТС с медным ЧЭ). Подключение к измерительной линии производится медным кабелем (кабель в комплекте не идет, заказывается отдельно).
С помощью переходника Т02ппг и преобразователя Спрут Т-02 можно получить преобразование сигнала термосопротивления в стандартный токовый сигнал 4-20 мА или передавать данные по сети Modbus RTU
При измерении температуры выше +120°C рекомендуем использовать датчики с металлической головкой.
Температура клеммной головки в рабочих условиях эксплуатации не должна превышать температуру:
- +200 °C - для клеммных головок из силумина;
- +120°C - для головок из полиамида.
Конструкция и принцип действия: Принцип действия термопреобразователей сопротивления основан на свойстве проводника менять электрическое сопротивление пропорционально изменению температуры окружающей среды (ГОСТ Р 6651-2009). Конструктивно такие термопреобразователи выполняются в виде катушки из тонкой медной или платиновой проволоки на каркасе из изоляционного материала или используются тонкопленочные чувствительные элементы, заключенные в защитную гильзу
Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:
- ТСМ 50М и 100М (W100 = 1,428, α = 0,00428°С-1)
- ТСП 50П и 100П (W100 = 1,391, α = 0,00391°С-1)
- ТСП Pt100, Pt500, Pt1000 (W100 = 1,385, α = 0,00385°С-1)
- ДТС с платиновым ЧЭ:
- в диапазоне температур от -50 до +250 °С – не менее 0,95 за 40 000 ч;
- в диапазоне температур от -196 (-60 °С – для РТ100, РТ500, РТ1000) до -50 °С и от +250 до +450 °С – не менее 0,95 за 15 000 ч;
- в диапазоне температур от +450 до +500 °С – не менее 0,95 за 8 000 ч.
- ДТС с медным ЧЭ:
- в диапазоне температур от -50 до +180 °С – не менее 0,95 за 15 000 ч.
Для монтажа датчиков ДТСхх5 на объекты измерения температуры рекомендуется применять гильзы ГЗ-В, ГЗ.16 и ГЗ.25, бобышки БП-А, БК-А, Б.П.1, Б.П.2 и Б.У.1 а также съемные подвижные штуцеры ШП.
Все термопреобразователи сопротивления ОВЕН имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.
- Высокая точность измерений
- Высокая стабильность
- Близость характеристики к линейной зависимости
Класс допуска и диапазон измерений:
| Класс допуска
| Допустимые отклонения
| Диапазон измеряемых температур (в зависимости от конструктивного исполнения)
| ||
| 50П/100П
| Pt100/ Pt500/ Pt1000 | 50М/100М | ||
| α=0,00391°С-1 | α=0,00385°С-1 | α=0,00428°С-1 | ||
| A
| ±(0,15 °С + 0,002Т)
| –100...+250 (450) °С
| –60...+250 (300) °С
| –50...+100 °С
|
| B
| ±(0,30 °С + 0,005Т)
| –196...+250 (500) °С
| –60...+250 (500) °С
| –50...+150 (180) °С
|
| C
| ±(0,50 °С + 0,0065Т)
| –196...+250 (500) °С
| –60...+250 (500) °С
| –50...+150 (180) °С
|
Значение показателя тепловой инерции ОВЕН ДТС составляет от 10 до 30 секунд (зависит от конструктивного исполнения датчика)
Т – температура измеряемой среды, °С.
| Параметр | Значение
| |||
| Номинальная статическая характеристика (НСХ) | 50М
100М | 50П
100П | Pt100
Pt500, Pt1000 | |
| Диапазон измеряемых температур: | ||||
| - класс допуска А | –50…+100 °C | –100…+450 °C | –60…+300 °C | |
| - класс допуска В и С | –50…+180 °C | –196…+500 °C | –60…+500 °C | |
| Температура окружающей среды | –60…+85 °C | |||
| Условное давление | 0,1…6,3 МПа (в зависимости от конструктивного исполнения) | |||
| Показатель тепловой инерции | ≤ 10…30 с | |||
| Сопротивление изоляции | ≥ 100 МОм | |||
| Количество чувствительных элементов | 1 – стандарт, 2 – по заказу | |||
| Схема внутренних соединений проводников | 2 – двухпроводная
3 – трехпроводная 4 – четырехпроводная | |||
| Исполнение сенсора относительно корпуса | изолированный | |||
| Исполнение коммутационной головки | пластмасса | |||
| Материал коммутационной головки | полиамид | |||
| Тип резьбового штуцера | метрическая резьба М20×1,5 или трубная резьба G½" | |||
| Материал корпуса датчика | сталь 12Х18Н10Т | |||
| Степень защиты | IP54 | |||
| Средний срок службы | ≥ 10 лет | |||
| Кабельный ввод | М16×1,5 | |||
| Диаметр подключаемого кабеля | <8 мм | |||
- Датчики с классом допуска А и с 2-проводной схемой внутренних соединений проводников – не изготавливаем. А2 – запрещено ГОСТ 6651—2009 (см. п. 6.2)
- Датчики с двумя чувствительными элементами производятся только с увеличенной коммутационной головкой
- Датчики с 2-проводной схемой соединения изготавливаются с ограничениями по длине монтажной части: для 50М, 50П – не более 200 мм, для 100М, 100П, РТ100 – не более 630 мм

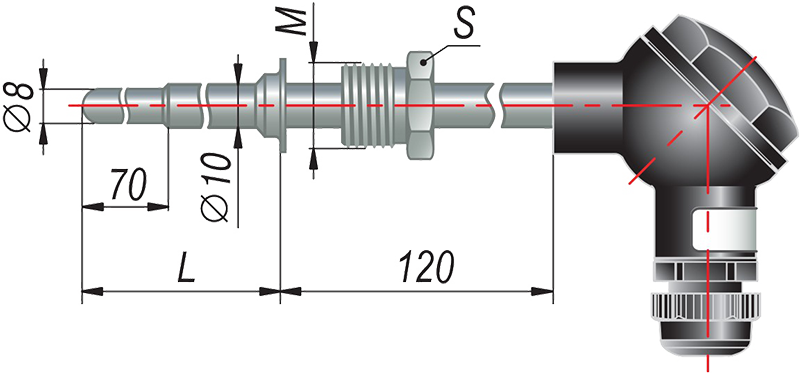

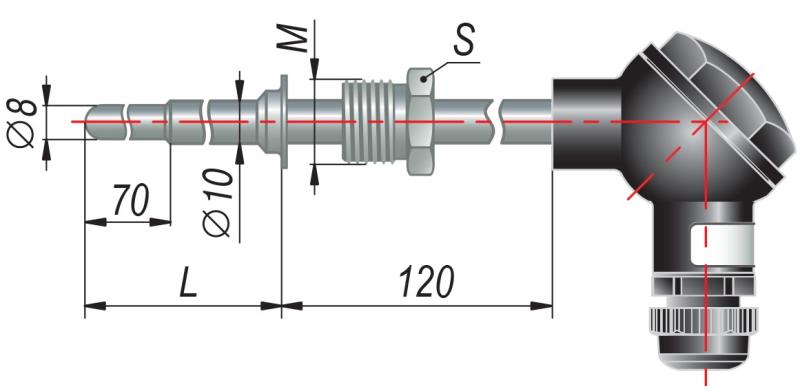

| Габаритные размеры |
 |
| D = 10 мм
M = 20×1,5 мм или G½" S = 22 мм L = 80 мм, 100 мм, 120 мм, 160 мм, 180 мм, 200 мм, 250 мм, 320 мм, 400 мм, 500 мм, 630 мм, 800 мм, 1000 мм, 1250 мм, 1600 мм, 2000 мм |
| Габаритные размеры коммутационных головок
|
 |
| Стандартная головка |
 |
| Увеличенная головка |
| Обозначение при заказе ДТСXX5 |
 |
