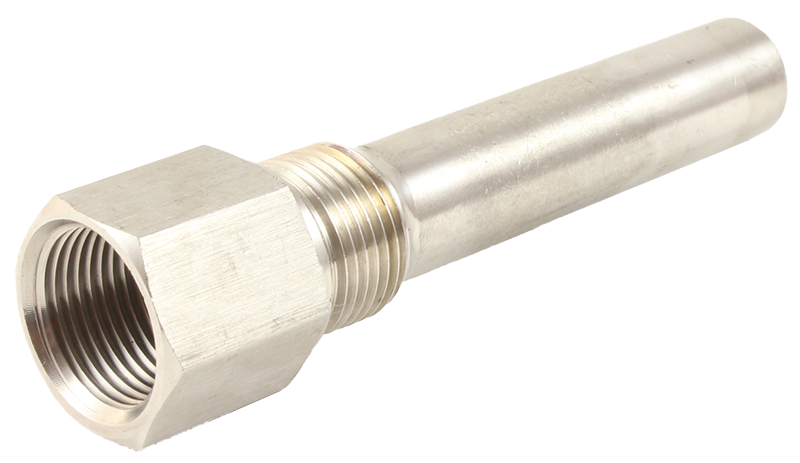

Гильза защитная ГЗ-В

Условное давление: 25 МПа
Температура среды: до +800°С

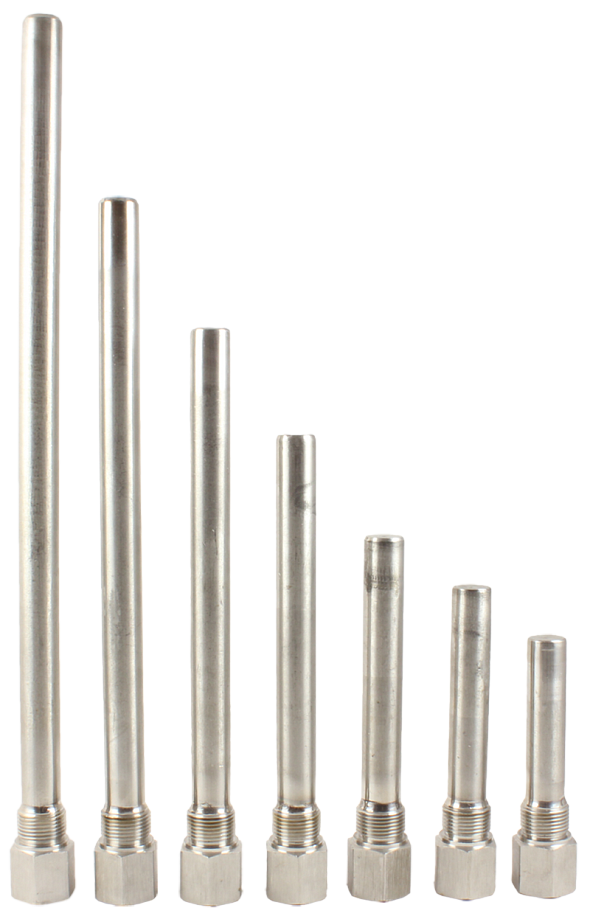

Длина погружной части: 50 мм, 60 мм, 75 мм, 80 мм, 95 мм, 100 мм, 115 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм
Внутренний диаметр: 11,6 мм
Наружный диаметр: 16 мм
Присоединение: резьба внешняя M20×1,5, G½"
Для датчиков со штуцером: M20×1,5, M16×1,5, G½"
Материал: нержавеющая сталь 08Х18Н10

В закладки

от 620 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (21)
Все модификации ()
Отзывы (0)

Гильзы защитные предназначены для установки термодатчиков на объектах измерения, повышают устойчивость датчика к воздействию агрессивных измеряемых сред и обеспечивают защиту от давления рабочей среды. Позволяют производить монтаж и замену датчиков температуры без нарушения герметизации системы

Прежнее название гильзы ГЗ-В-111: ГЗ-А.25

Особенности:

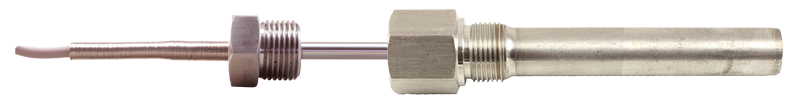

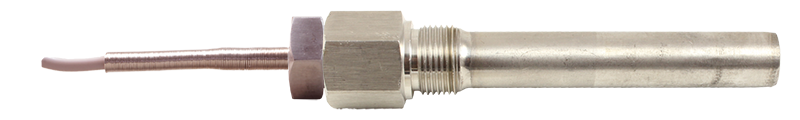

Совместимы с датчиками диаметром, не превышающим D2 (см. чертеж), и резьбовым штуцером M20×1,5, M16×1,5 или G½" например ТП-А-4102, ТП-А-4301, ТС-А-4102
Для крепления датчиков без штуцера можно использовать гермоввод с подходящей резьбой, например ARGP, ARGM

Технические характеристики:

Параметр	Значение
Параметр	Условное давление	25 МПа
Температура среды	до +800°С
Длина погружной части (L)	50 мм, 60 мм, 75 мм, 80 мм, 95 мм, 100 мм, 115 мм, 120 мм, 160 мм, 200 мм, 250 мм, 320 мм
Внутренний диаметр (D₂)	11,6 мм
Наружный диаметр (D₁)	16 мм
Внешняя резьба (G₁)	M20×1,5, G½"
Внутренняя резьба (G₂)	M20×1,5, M16×1,5, G½"
Материал	нержавеющая сталь 08Х18Н10

Модель	Давление, МПа	G₁	G₂	D₁, мм	D₂, мм
ГЗ-В-111	25	M20×1,5	M20×1,5	16	11,6
ГЗ-В-131	25	M20×1,5	G½"	16	11,6
ГЗ-В-311	25	G½"	M20×1,5	16	11,6
ГЗ-В-371	25	G½"	M16×1,5	16	11,6
ГЗ-В-331	25	G½"	G½"	16	11,6

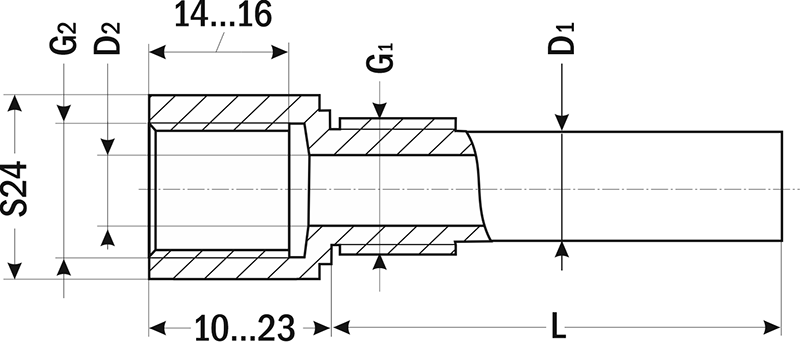

Габаритные размеры

Версия: 2021-12-28-ШАР

Артикул	Резьба внешняя (G1)	Резьба внутренняя (G2)	Длина (L), мм	Срок поставки	Стоимость
М20х1,5 G1/2	М20х1,5 G1/2 М16х1,5	50 60 75 80 95 100 115 120 160 200 250 320

Артикул	Модель	Резьба внешняя (G1)	Резьба внутренняя (G2)	Длина (L), мм	Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Свойства				Срок поставки	Стоимость

Артикул	Модель	Резьба внешняя (G1)	Резьба внутренняя (G2)	Длина (L), мм	Срок поставки	Стоимость
Q06210	ГЗ-В-111-050	М20х1,5	М20х1,5	50	Со склада	620 руб. – +
Q06215	ГЗ-В-111-060	М20х1,5	М20х1,5	60	Со склада	928 руб. – +
Q06225	ГЗ-В-111-080	М20х1,5	М20х1,5	80	Со склада	994 руб. – +
Q06235	ГЗ-В-111-100	М20х1,5	М20х1,5	100	Со склада	1053 руб. – +
Q06245	ГЗ-В-111-120	М20х1,5	М20х1,5	120	Со склада	1166 руб. – +
Q06250	ГЗ-В-111-160	М20х1,5	М20х1,5	160	Со склада	1299 руб. – +
Q06255	ГЗ-В-111-200	М20х1,5	М20х1,5	200	Со склада	1486 руб. – +
Q06260	ГЗ-В-111-250	М20х1,5	М20х1,5	250	Со склада	1548 руб. – +
Q06265	ГЗ-В-111-320	М20х1,5	М20х1,5	320	Со склада	1739 руб. – +
Q06217	ГЗ-В-131-060	М20х1,5	G1/2	60	Со склада	1034 руб. – +
Q06227	ГЗ-В-131-080	М20х1,5	G1/2	80	Со склада	1151 руб. – +
Q06237	ГЗ-В-131-100	М20х1,5	G1/2	100	Со склада	1268 руб. – +
Q06216	ГЗ-В-311-060	G1/2	М20х1,5	60	Со склада	1034 руб. – +
Q06226	ГЗ-В-311-080	G1/2	М20х1,5	80	Со склада	1151 руб. – +
Q06236	ГЗ-В-311-100	G1/2	М20х1,5	100	Со склада	1268 руб. – +
Q06218	ГЗ-В-331-060	G1/2	G1/2	60	Со склада	1034 руб. – +
Q06228	ГЗ-В-331-080	G1/2	G1/2	80	Со склада	1151 руб. – +
Q06238	ГЗ-В-331-100	G1/2	G1/2	100	Со склада	1268 руб. – +
Q06224	ГЗ-В-371-075	G1/2	М16х1,5	75	Со склада	928 руб. – +
Q06234	ГЗ-В-371-095	G1/2	М16х1,5	95	Со склада	994 руб. – +
Q06244	ГЗ-В-371-115	G1/2	М16х1,5	115	Со склада	1053 руб. – +

Артикул	Модель	Резьба внешняя (G1)	Резьба внутренняя (G2)	Длина (L), мм	Срок поставки	Стоимость
Q06210	ГЗ-В-111-050	М20х1,5	М20х1,5	50	Со склада	620 руб. – +
Q06215	ГЗ-В-111-060	М20х1,5	М20х1,5	60	Со склада	928 руб. – +
Q06220	ГЗ-В-111-075	М20х1,5	М20х1,5	75	120 дней	928 руб. – +
Q06225	ГЗ-В-111-080	М20х1,5	М20х1,5	80	Со склада	994 руб. – +
Q06230	ГЗ-В-111-095	М20х1,5	М20х1,5	95	120 дней	994 руб. – +
Q06235	ГЗ-В-111-100	М20х1,5	М20х1,5	100	Со склада	1053 руб. – +
Q06240	ГЗ-В-111-115	М20х1,5	М20х1,5	115	120 дней	1053 руб. – +
Q06245	ГЗ-В-111-120	М20х1,5	М20х1,5	120	Со склада	1166 руб. – +
Q06250	ГЗ-В-111-160	М20х1,5	М20х1,5	160	Со склада	1299 руб. – +
Q06255	ГЗ-В-111-200	М20х1,5	М20х1,5	200	Со склада	1486 руб. – +
Q06260	ГЗ-В-111-250	М20х1,5	М20х1,5	250	Со склада	1548 руб. – +
Q06265	ГЗ-В-111-320	М20х1,5	М20х1,5	320	Со склада	1739 руб. – +
Q06212	ГЗ-В-131-050	М20х1,5	G1/2	50	120 дней	620 руб. – +
Q06217	ГЗ-В-131-060	М20х1,5	G1/2	60	Со склада	1034 руб. – +
Q06222	ГЗ-В-131-075	М20х1,5	G1/2	75	120 дней	1034 руб. – +
Q06227	ГЗ-В-131-080	М20х1,5	G1/2	80	Со склада	1151 руб. – +
Q06232	ГЗ-В-131-095	М20х1,5	G1/2	95	120 дней	1151 руб. – +
Q06237	ГЗ-В-131-100	М20х1,5	G1/2	100	Со склада	1268 руб. – +
Q06242	ГЗ-В-131-115	М20х1,5	G1/2	115	120 дней	1268 руб. – +
Q06247	ГЗ-В-131-120	М20х1,5	G1/2	120	120 дней	1166 руб. – +
Q06252	ГЗ-В-131-160	М20х1,5	G1/2	160	120 дней	1299 руб. – +
Q06257	ГЗ-В-131-200	М20х1,5	G1/2	200	120 дней	1486 руб. – +
Q06262	ГЗ-В-131-250	М20х1,5	G1/2	250	120 дней	1548 руб. – +
Q06267	ГЗ-В-131-320	М20х1,5	G1/2	320	120 дней	1739 руб. – +
Q06211	ГЗ-В-311-050	G1/2	М20х1,5	50	120 дней	620 руб. – +
Q06216	ГЗ-В-311-060	G1/2	М20х1,5	60	Со склада	1034 руб. – +
Q06221	ГЗ-В-311-075	G1/2	М20х1,5	75	120 дней	1034 руб. – +
Q06226	ГЗ-В-311-080	G1/2	М20х1,5	80	Со склада	1151 руб. – +
Q06231	ГЗ-В-311-095	G1/2	М20х1,5	95	120 дней	1151 руб. – +
Q06236	ГЗ-В-311-100	G1/2	М20х1,5	100	Со склада	1268 руб. – +
Q06241	ГЗ-В-311-115	G1/2	М20х1,5	115	120 дней	1268 руб. – +
Q06246	ГЗ-В-311-120	G1/2	М20х1,5	120	120 дней	1166 руб. – +
Q06251	ГЗ-В-311-160	G1/2	М20х1,5	160	120 дней	1299 руб. – +
Q06256	ГЗ-В-311-200	G1/2	М20х1,5	200	120 дней	1486 руб. – +
Q06261	ГЗ-В-311-250	G1/2	М20х1,5	250	120 дней	1548 руб. – +
Q06266	ГЗ-В-311-320	G1/2	М20х1,5	320	120 дней	1739 руб. – +
Q06213	ГЗ-В-331-050	G1/2	G1/2	50	120 дней	620 руб. – +
Q06218	ГЗ-В-331-060	G1/2	G1/2	60	Со склада	1034 руб. – +
Q06223	ГЗ-В-331-075	G1/2	G1/2	75	120 дней	1034 руб. – +
Q06228	ГЗ-В-331-080	G1/2	G1/2	80	Со склада	1151 руб. – +
Q06233	ГЗ-В-331-095	G1/2	G1/2	95	120 дней	1151 руб. – +
Q06238	ГЗ-В-331-100	G1/2	G1/2	100	Со склада	1268 руб. – +
Q06243	ГЗ-В-331-115	G1/2	G1/2	115	120 дней	1268 руб. – +
Q06248	ГЗ-В-331-120	G1/2	G1/2	120	120 дней	1166 руб. – +
Q06253	ГЗ-В-331-160	G1/2	G1/2	160	120 дней	1299 руб. – +
Q06258	ГЗ-В-331-200	G1/2	G1/2	200	120 дней	1486 руб. – +
Q06263	ГЗ-В-331-250	G1/2	G1/2	250	120 дней	1548 руб. – +
Q06268	ГЗ-В-331-320	G1/2	G1/2	320	120 дней	1739 руб. – +
Q06214	ГЗ-В-371-050	G1/2	М16х1,5	50	120 дней	620 руб. – +
Q06219	ГЗ-В-371-060	G1/2	М16х1,5	60	120 дней	928 руб. – +
Q06224	ГЗ-В-371-075	G1/2	М16х1,5	75	Со склада	928 руб. – +
Q06229	ГЗ-В-371-080	G1/2	М16х1,5	80	120 дней	994 руб. – +
Q06234	ГЗ-В-371-095	G1/2	М16х1,5	95	Со склада	994 руб. – +
Q06239	ГЗ-В-371-100	G1/2	М16х1,5	100	120 дней	1053 руб. – +
Q06244	ГЗ-В-371-115	G1/2	М16х1,5	115	Со склада	1053 руб. – +
Q06249	ГЗ-В-371-120	G1/2	М16х1,5	120	120 дней	1166 руб. – +
Q06254	ГЗ-В-371-160	G1/2	М16х1,5	160	120 дней	1299 руб. – +
Q06259	ГЗ-В-371-200	G1/2	М16х1,5	200	120 дней	1486 руб. – +
Q06264	ГЗ-В-371-250	G1/2	М16х1,5	250	120 дней	1548 руб. – +
Q06269	ГЗ-В-371-320	G1/2	М16х1,5	320	120 дней	1739 руб. – +
