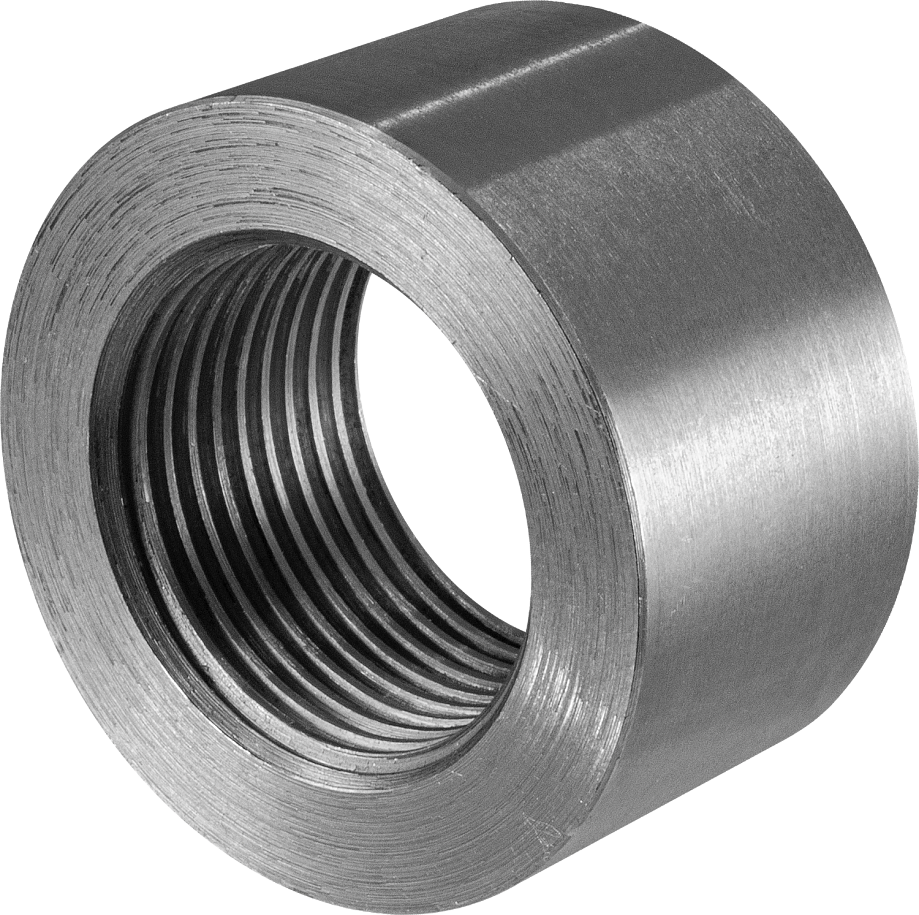

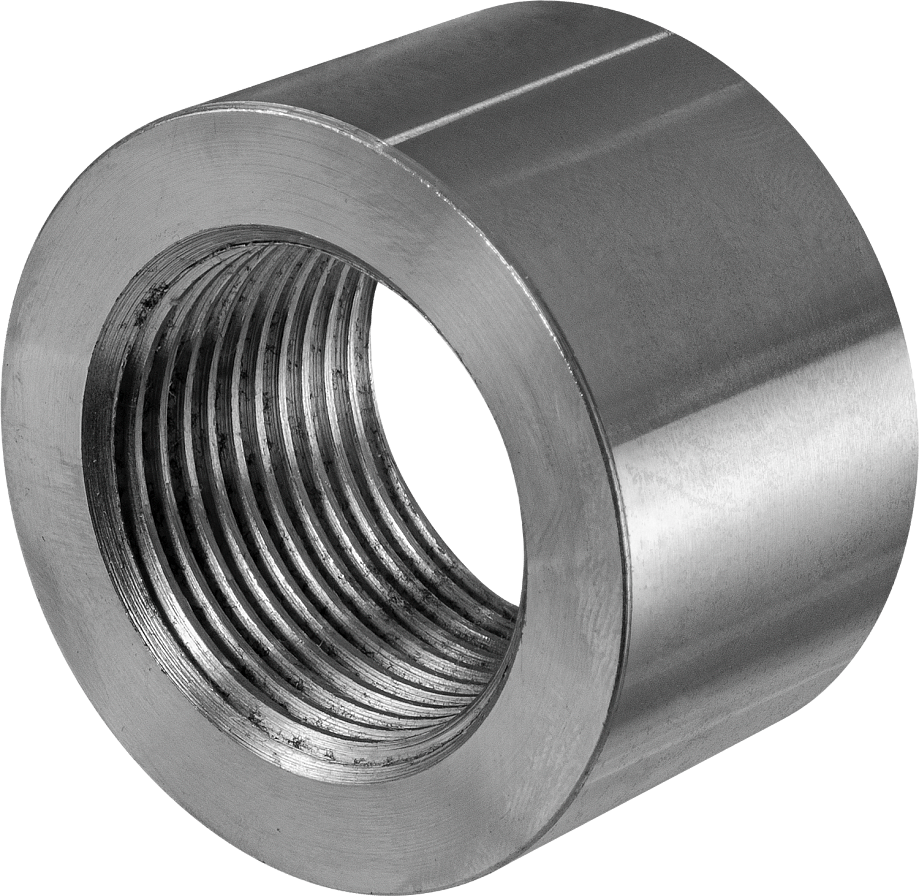

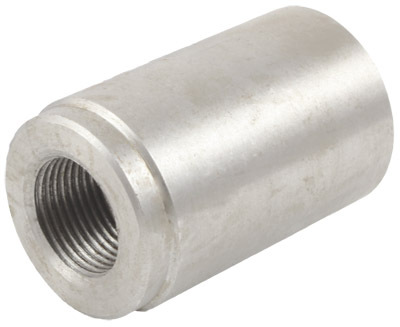

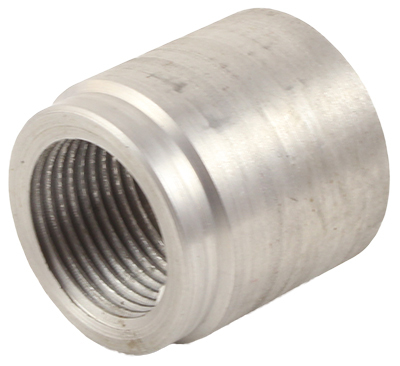

Бобышка БП-А предназначена для установки термопреобразователей, термометров, манометров, защитных гильз, отборных устройств, датчиков уровня, запорных вентилей и других устройств по месту эксплуатации. Бобышка устанавливается на объекте с применением сварки.
При присоединении устройств с подвижным штуцером (термодатчиков, импульсных трубок и т.д.) используются бобышки с упором, для монтажа датчиков уровня и защитных гильз для термопреобразователей – бобышки без упора. Для устройств с неподвижным штуцером (манометры, датчики давления, биметаллические термометры, ряд термодатчиков) подходят бобышки как с упором, так и без упора.
Технические характеристики:
Параметр
| Значение
|
БП-А
| БП-А-У
|
Модель
| БП-А-М20-28
| БП-А-М27-30
| БП-А-М20-55
| БП-А-G1/2-55
| БП-А-УМ20-55
|
Тип
| Прямая
| Прямая с упором
|
Присоединение | М20×1,5
| М27×1,5 | М20×1,5 | G½" | М20×1,5 |
Высота | 28 мм | 30 мм | 55 мм | 55 мм | 55 мм
|
Материал
| Сталь |

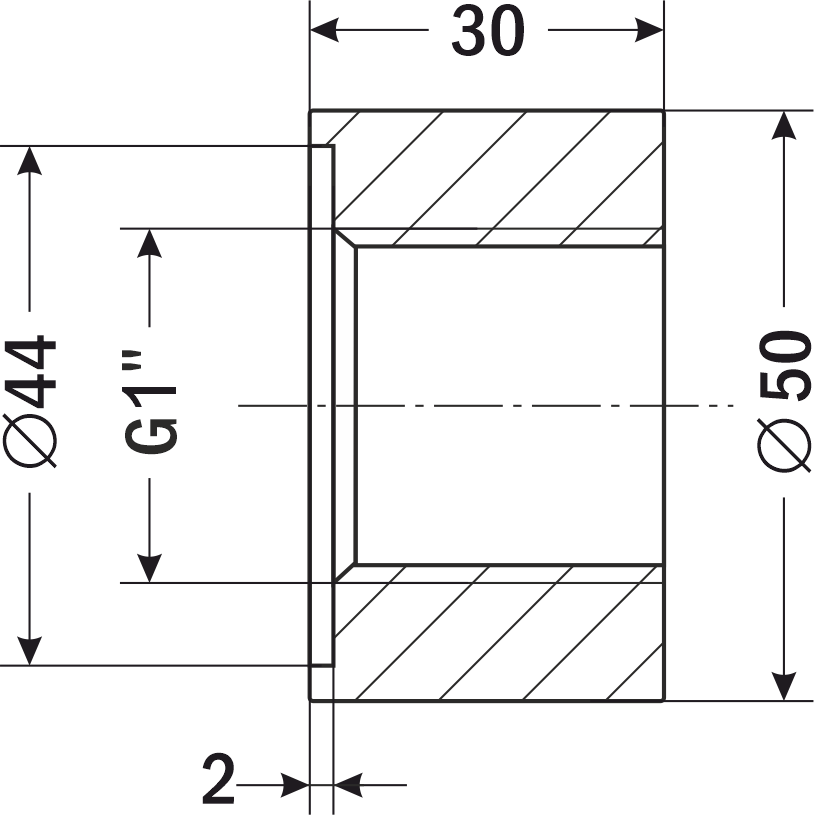

Габаритные размеры
|
 |

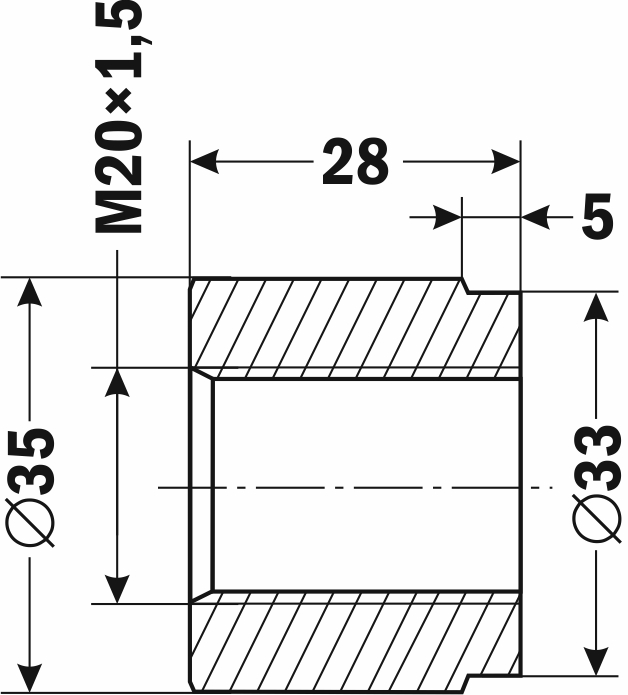

БП-А-М20-28 |
 |

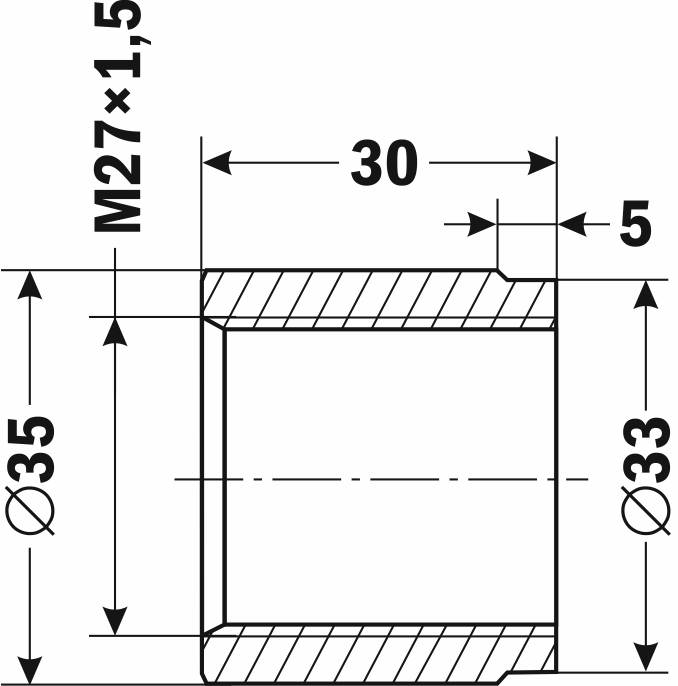

БП-А-М27-30 |
 |

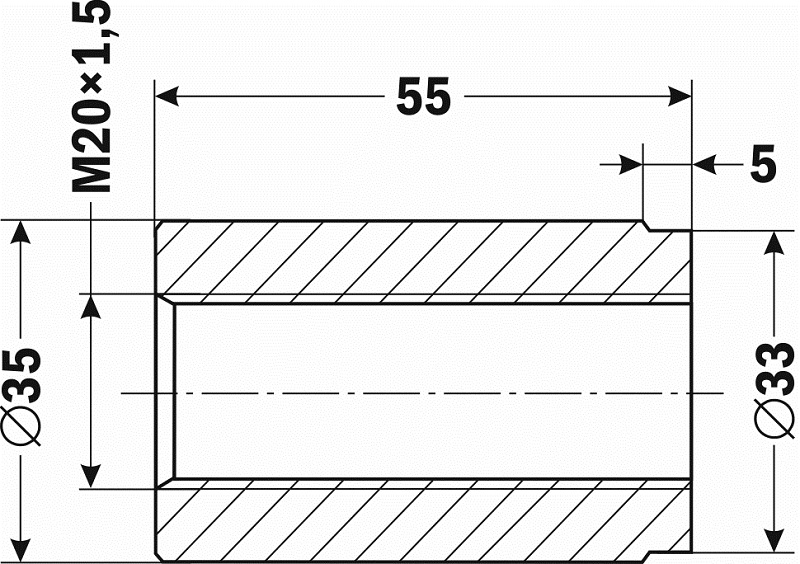

БП-А-М20-55 |
 |

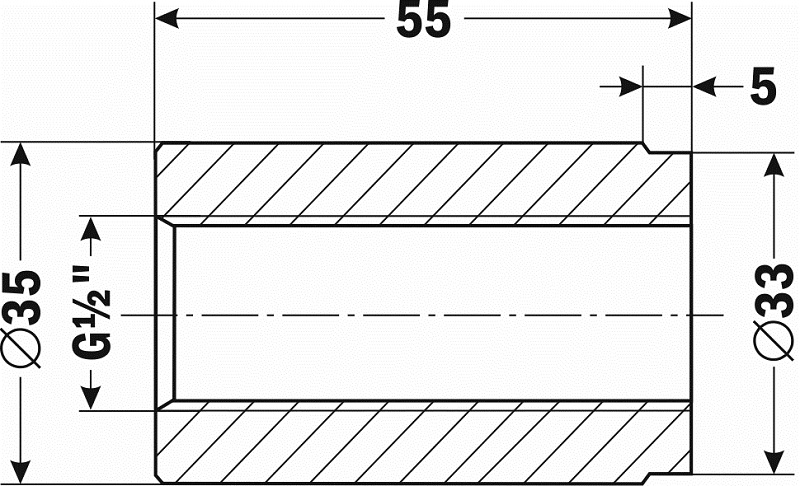

БП-А-G1/2-55 |
 |

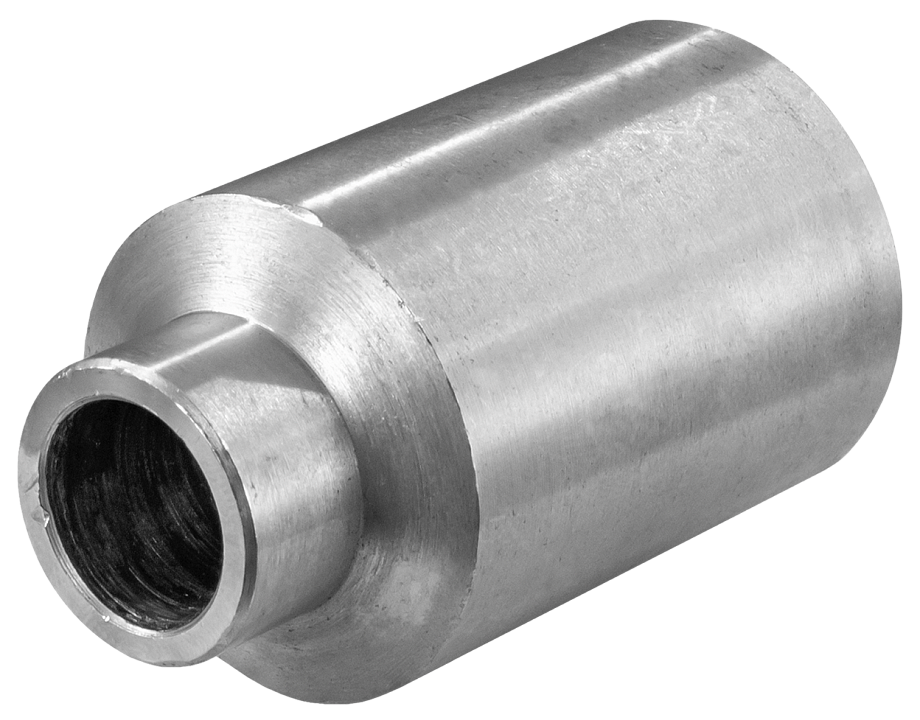

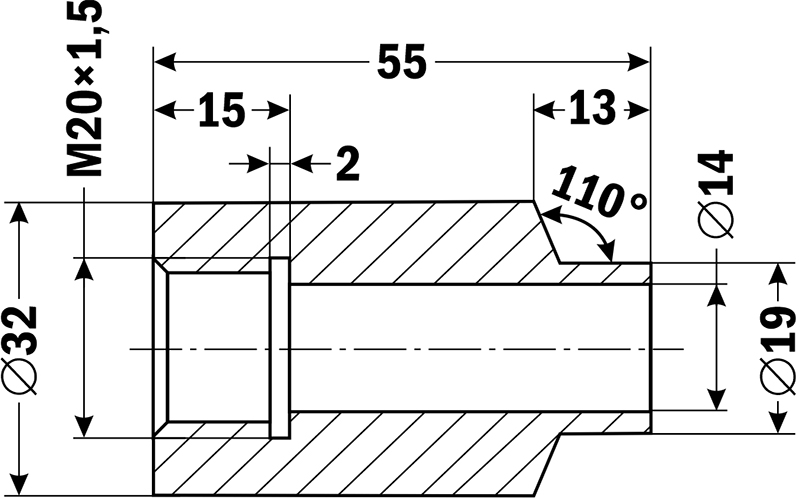

БП-А-УМ20-55 |
Версия: 2022-02-17-ЛВС
