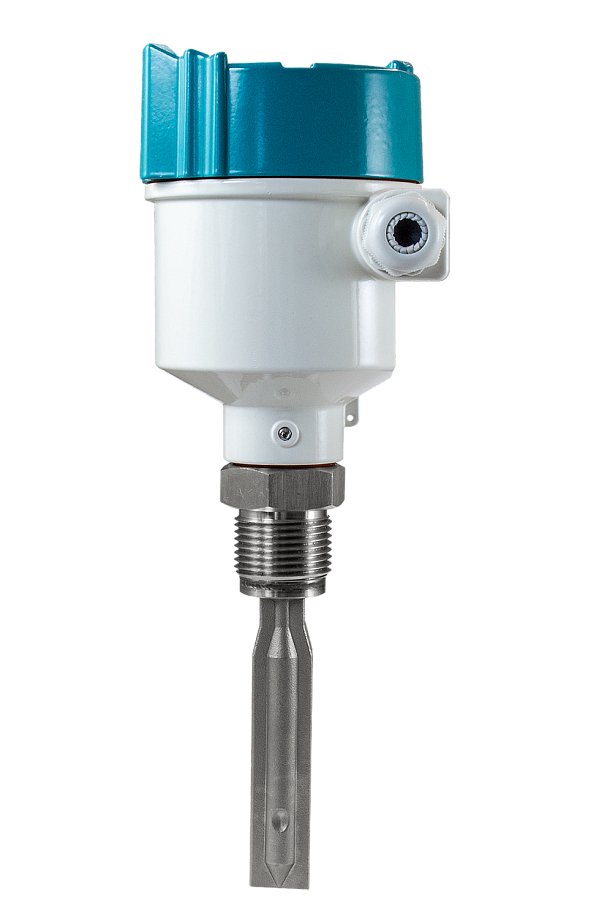

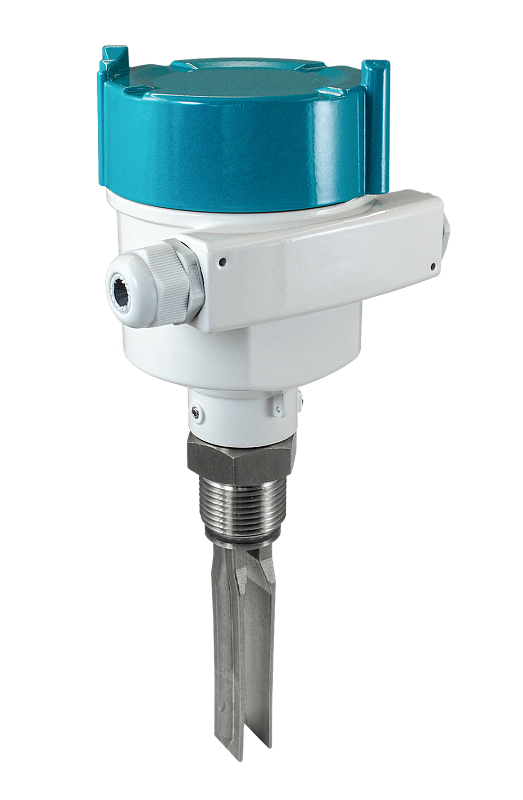

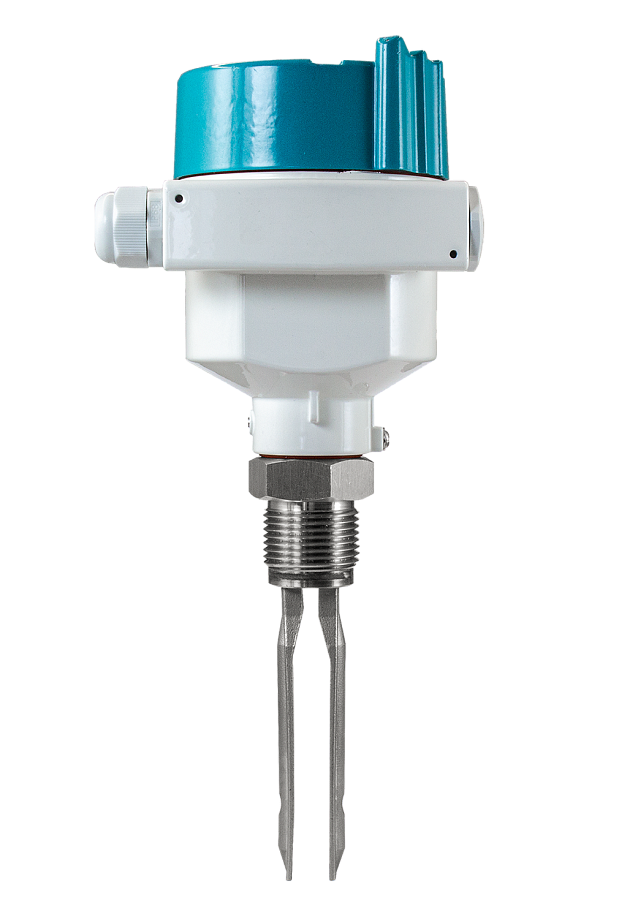

Вибрационный датчик уровня жидких сред ARL-V701

Арт: V61763

Прибор для контроля уровня жидкостей и сыпучих материалов

Область применения: пищевая промышленность, химическая промышленность, ЖКХ и др.
2 реле: ~8 А, 250 В; =8 А, 24 В, переключающий контакт
Питание: ~220 В, =24 В
Температура рабочей среды: −20...+180°С
Присоединение: резьбовое G1"
Длина зонда: 99 мм
Материал корпуса прибора: алюминий
Материал вибрационного зонда: нержавеющая сталь
Степень пылевлагозащиты: IP67
Класс взрывозащиты: Exd IIC T3 ~ T6 Gb

В закладки

32 505 руб. Наличие: Ожидается 2026.01.05

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Вибрационный датчик уровня ARL-V701 предназначен для контроля уровня жидкостей, не склонных к сильному налипанию и плотностью не менее 0,6 г/см³

Особенности:

Монтаж на емкости сверху или сбоку

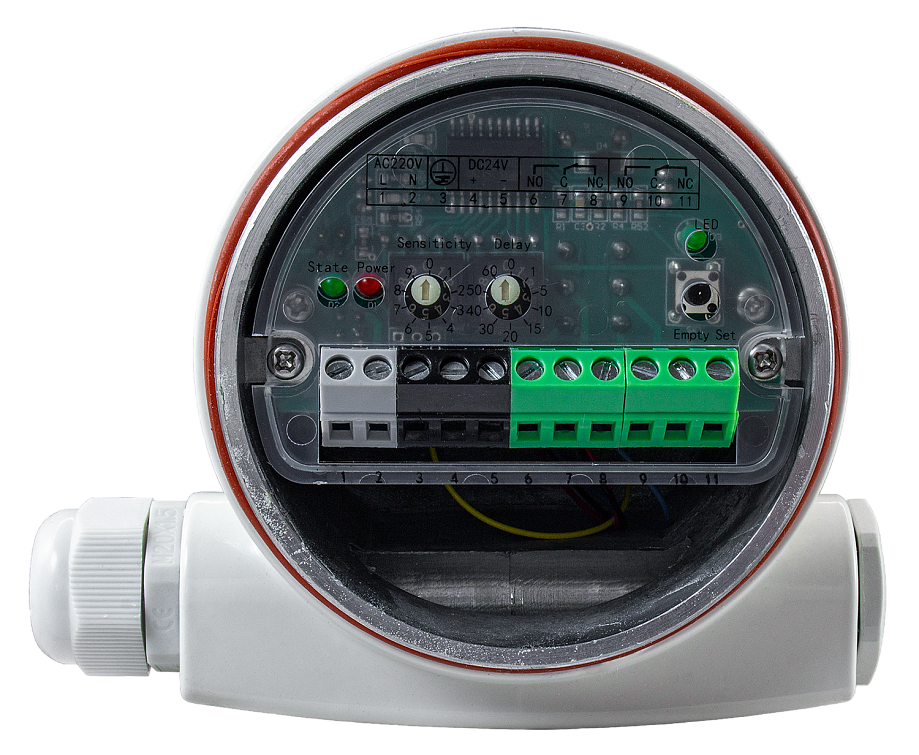

Настраиваемая задержка срабатывания реле 0...60 с
Регулируемый уровень чувствительности
Высокая адаптивность: различные электрические параметры измеряемой среды не влияют на измерение
Не требуется техническое обслуживание благодаря отсутствию подвижных частей механизма
Не требуется предварительная настройка на месте

Принцип действия: Вибрационный датчик уровня размещается на емкости (сверху или сбоку) на требуемой для выполнения измерений высоте.
Зонды датчика вибрируют под пьезоэлектрическим воздействием на определенной механической резонансной частоте. При помещении зондов в среду возникает затухание колебаний, которое электронно регистрируется, и срабатывают 2 выходных реле.

Области применения:

Пищевая промышленность (вода, растительное масло, солевые и спиртовые растворы)
Химическая промышленность (химические реагенты, моющие средства)
ЖКХ (вода, конденсат)

Для установки датчиков по месту эксплуатации используются бобышки, например БП-А-G1-30

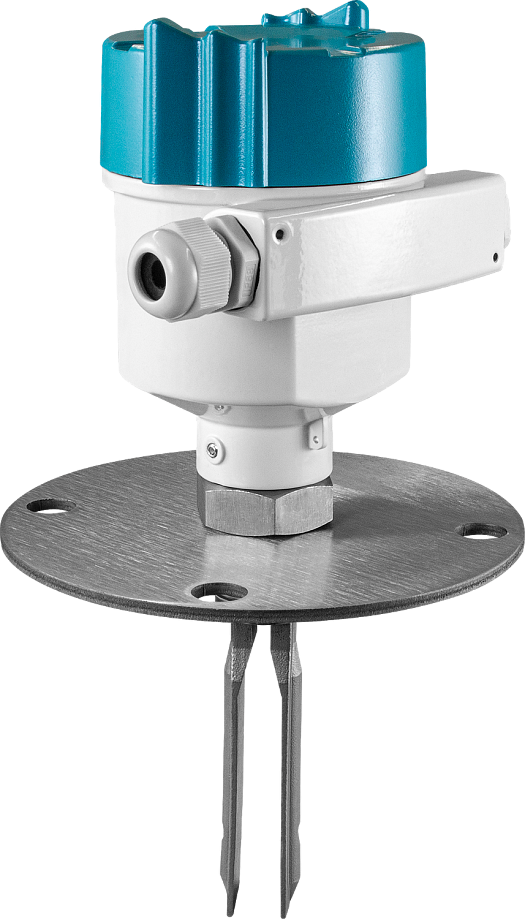

Для фланцевого присоединения используется фланец монтажный, который снизу поджимается гайкой (фланец и гайка приобретаются отдельно)

Для подключения питания =24 В используются блоки питания, например, БП67, БП97, DR

Технические характеристики:

Параметр	Значение
Плотность рабочей среды	≥ 0,6 г/см³
Реле	2 реле ~8 А, 250 В; =8 А, 24 В, переключающий контакт
Питание	~220 В, =24 В
Потребляемая мощность	≤ 2 Вт
Степень пылевлагозащиты	IP67
Класс взрывозащиты	Exd IIC T3 ~ T6 Gb
Температура рабочей среды	−20...+180°C
Температура окружающей среды (корпус)	−20...+80°C
Давление окружающей среды (корпус)	≤ 2 МПа
Присоединение	Резьбовое G1"
Длина зонда	99 мм
Присоединение кабеля	М20×1,75
Материал корпуса прибора	Алюминий
Материал вибрационного зонда	Нержавеющая сталь

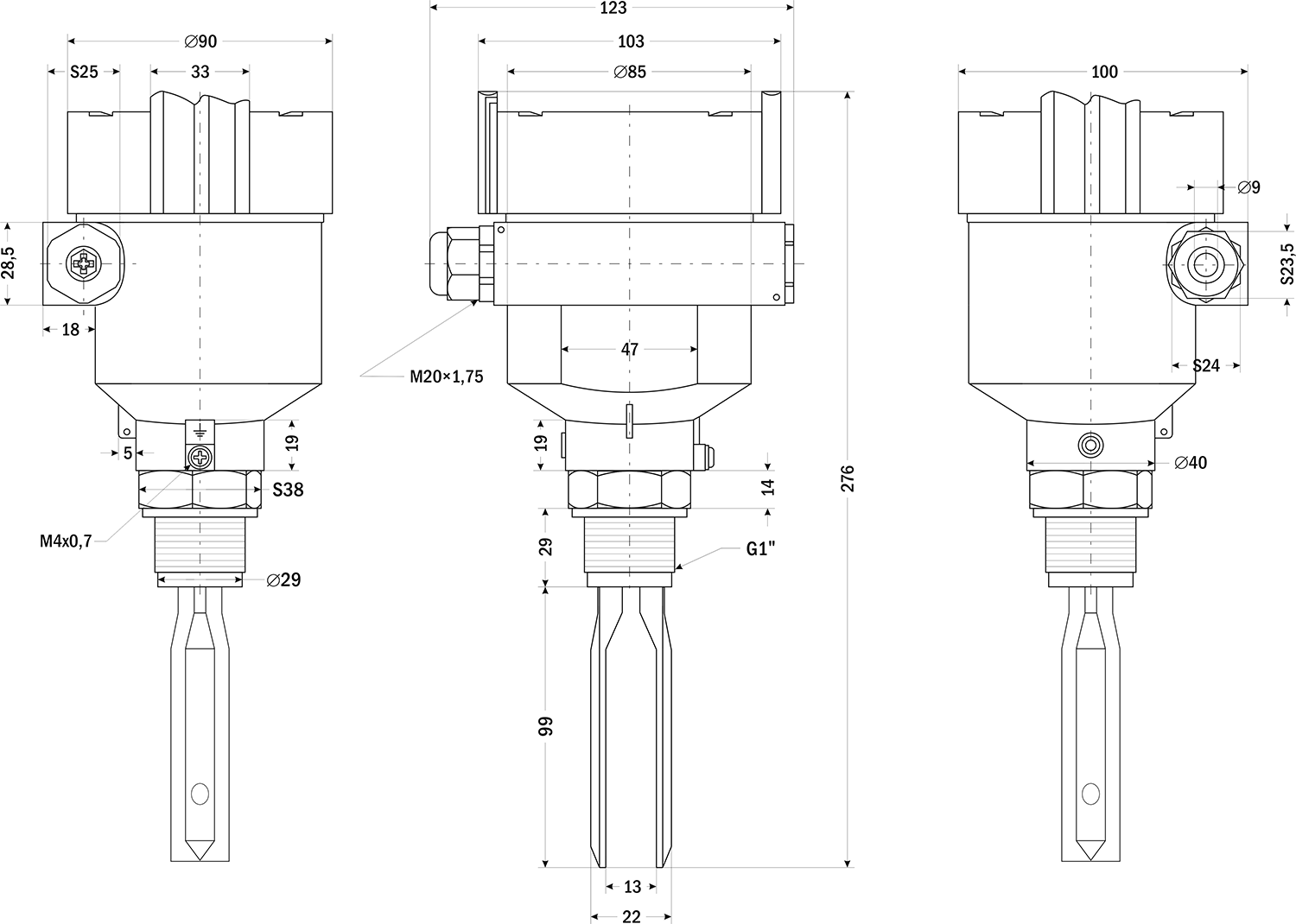

Габаритные размеры	276×100×123 мм
Вес	981 г
