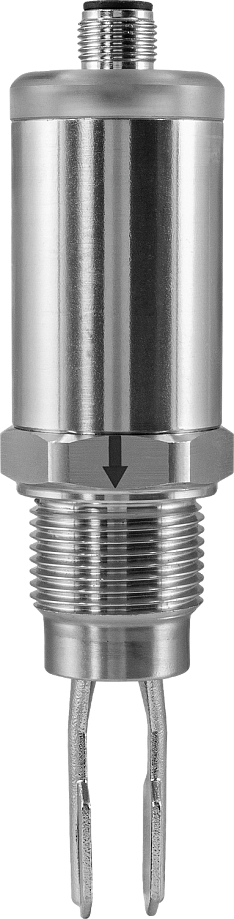

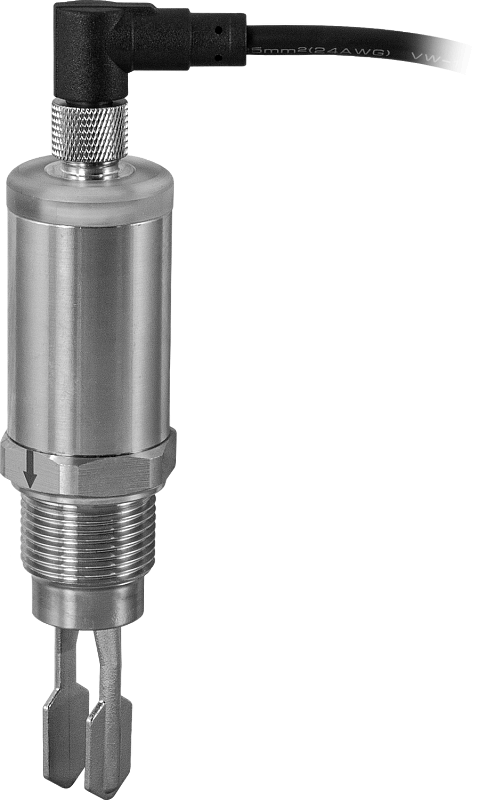

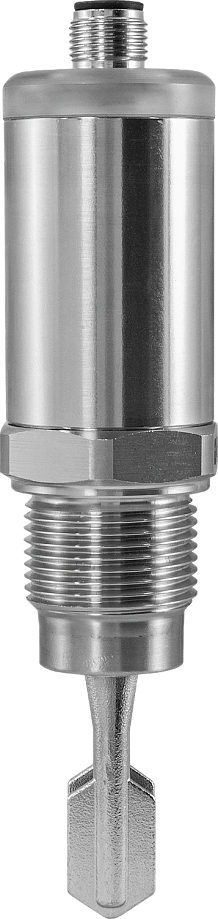

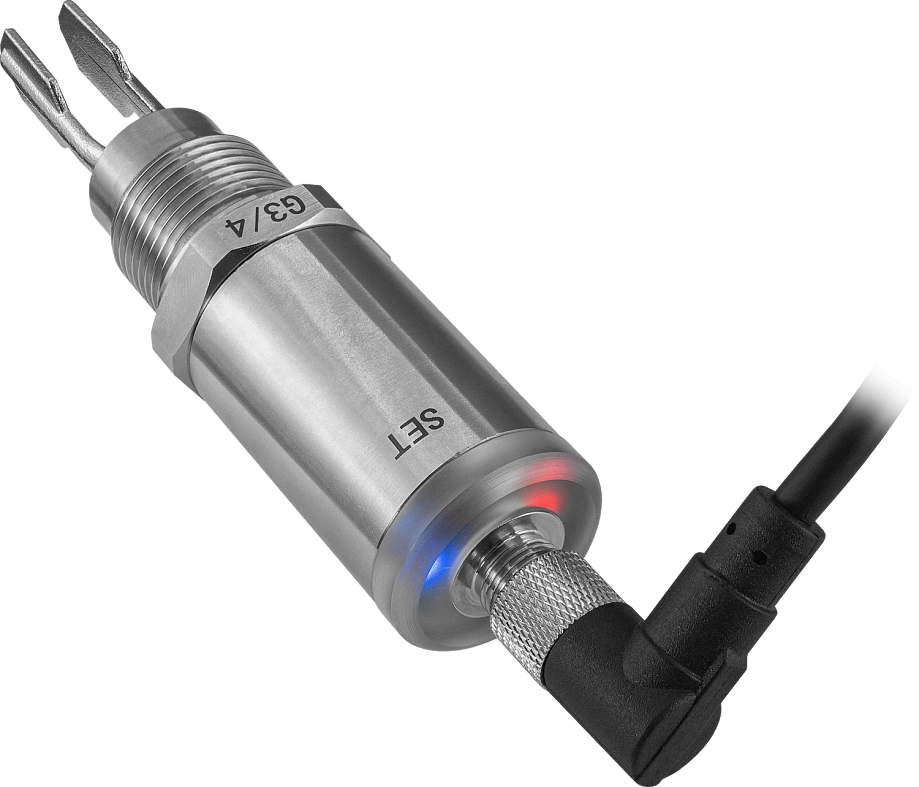

Вибрационный датчик уровня ARL-V103

Арт: V59952

Прибор для контроля уровня жидкостей и сыпучих материалов

Область применения: пищевая промышленность, химическая промышленность, ЖКХ и др.
Реле: ~4 А, 250 В; =4 А, 60 В, переключающий контакт
Питание: =24 В
Температура рабочей среды: −10...+80°С
Присоединение: резьбовое G¾"
Длина зонда: 45 мм
Материал корпуса прибора: нержавеющая сталь
Материал вибрационного зонда: нержавеющая сталь
Степень пылевлагозащиты: IP67

В закладки

29 504 руб. Наличие: Со склада

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Вибрационный датчик уровня ARL-V103 предназначен для контроля уровня не склонных к сильному налипанию жидкостей (плотностью не менее 0,7 г/см³) и сыпучих материалов (порошок и гранулы диаметром не более 10 мм, плотностью не менее 0,1 г/см³) Особенности:

Монтаж на емкости сверху или сбоку
Высокая адаптивность: различные электрические параметры измеряемой среды не влияют на измерение
Не требуется техническое обслуживание благодаря отсутствию подвижных частей механизма
Не требуется предварительная настройка на месте

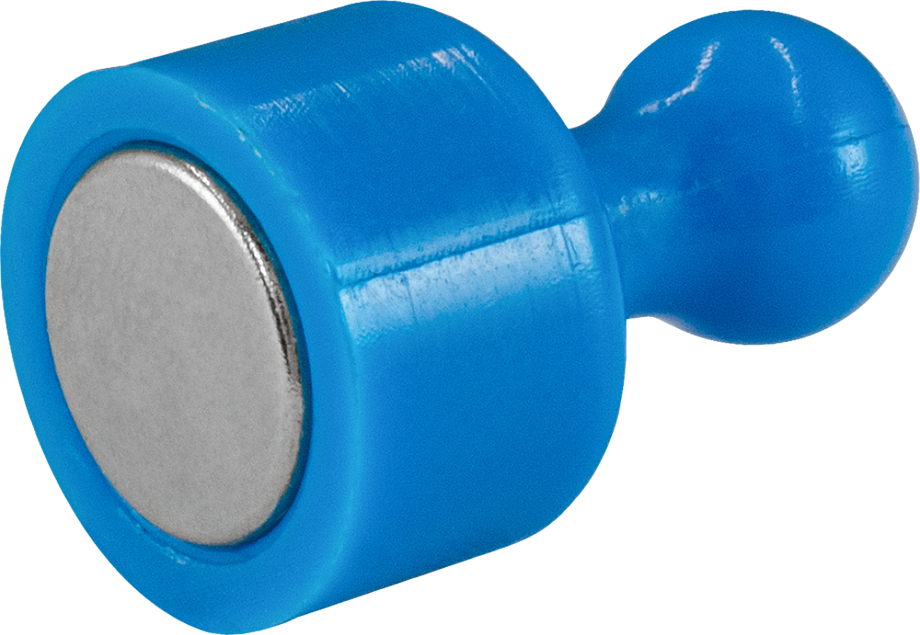

Магнит для калибровки в комплекте. Чтобы осуществить калибровку, приложите магнит к метке на корпусе прибора

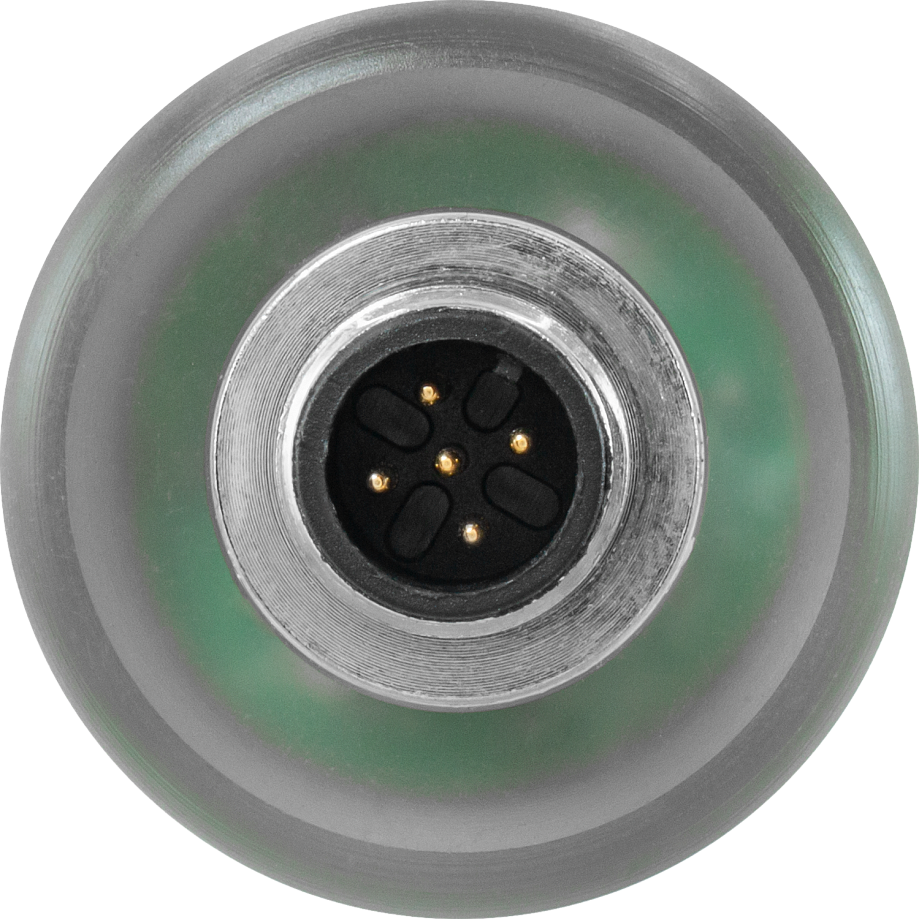

Электрическое соединение: разъем М12, 5-pin (ответная часть в комплекте)
Длина кабеля: 2 м

Принцип действия:Вибрационный датчик уровня размещается на емкости (сверху или сбоку) на требуемой для выполнения измерений высоте.
Зонды датчика вибрируют под пьезоэлектрическим воздействием на определенной механической резонансной частоте. При помещении зондов в
среду возникает затухание колебаний, которое электронно регистрируется, и срабатывает выходное реле

Области применения:

Производство строительных материалов (цемент, песок, сухие смеси)
Пищевая промышленность (мука, соль, сахар, чай, кофе, крупы, орехи, корма для животных, вода, растительное масло, солевые и спиртовые растворы)
Полимерная промышленность (полимерный гранулят и пр.)
Химическая промышленность (минеральные удобрения, известь, химические реагенты, моющие средства)
Агропромышленный комплекс (комбикорм, зерно, лузга)
ЖКХ (вода, конденсат)

Для установки датчиков по месту эксплуатации используются бобышки, например, БП-А-G3/4-22.
Для питания датчиков используются блоки питания, например, БП67, БП97, DR

Технические характеристики:

Параметр	Значение
Свойства рабочей среды – жидкости – порошок и гранулы	Вязкость 1...10000 сСт, плотность ≥ 0,7 г/см³ Диаметр ≤ 10 мм, плотность ≥ 0,1 г/см³
Реле	Реле ~4 А, 250 В; =4 А, 60 В, переключающий контакт
Быстродействие	2 с при покрытии средой 3 с при отсутствии среды
Питание	=24 В
Потребляемая мощность, не более	0,25 Вт
Степень пылевлагозащиты	IP67
Температура рабочей среды	−10...+80°C
Давление рабочей среды, не более	4 МПа
Присоединение	Резьбовое G¾"
Длина зонда	45 мм
Электрическое соединение	Разъем М12×1, 5-pin
Длина кабеля	2000 мм погрешность длины кабеля ±3%
Материал корпуса прибора	Нержавеющая сталь
Материал вибрационного зонда	Нержавеющая сталь

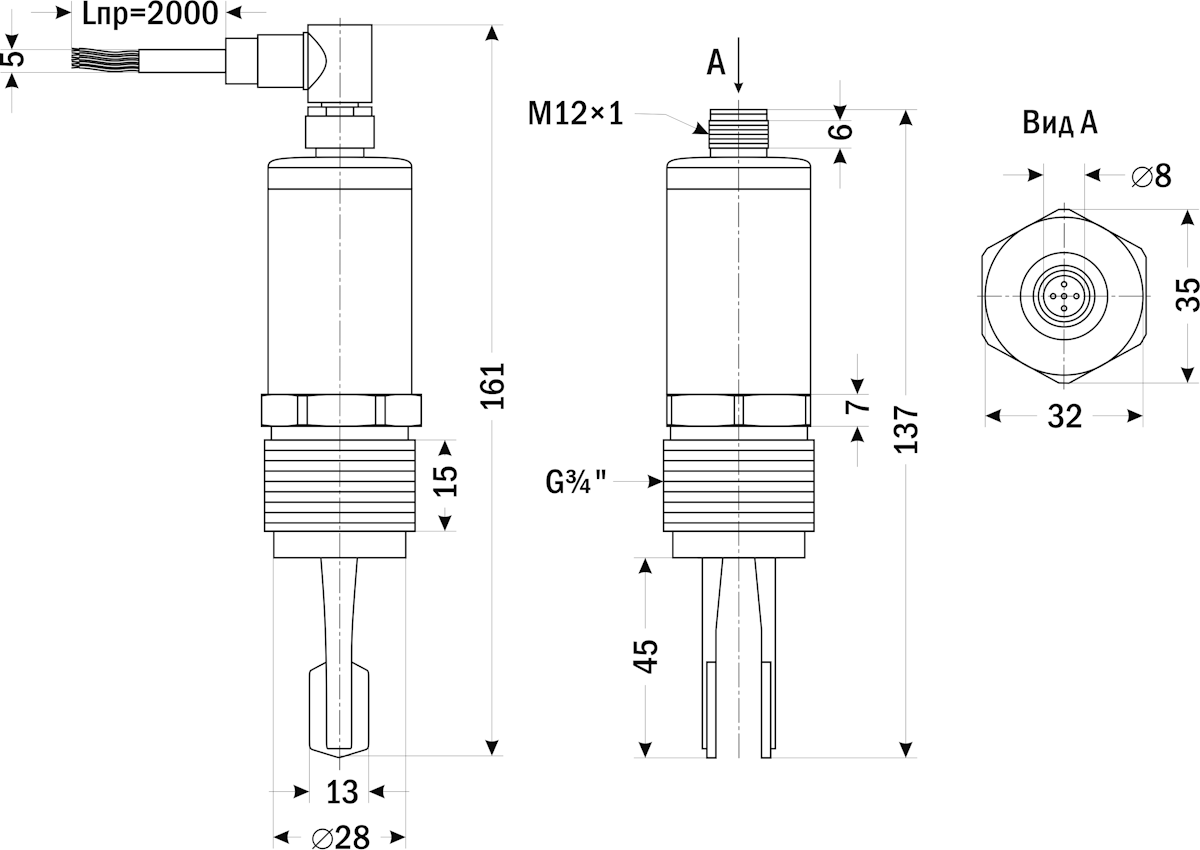

Габаритные размеры	161×32×35 мм
Вес	195 г
