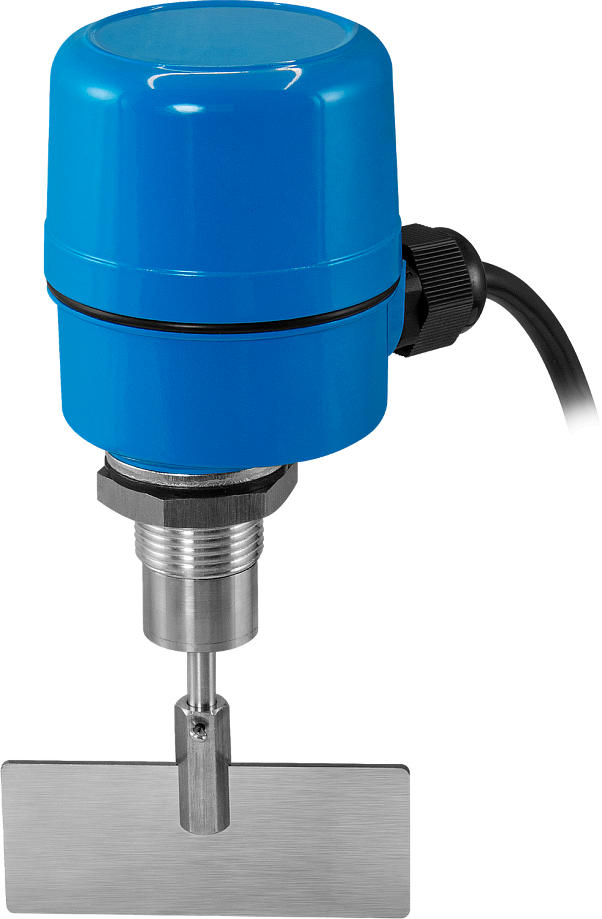

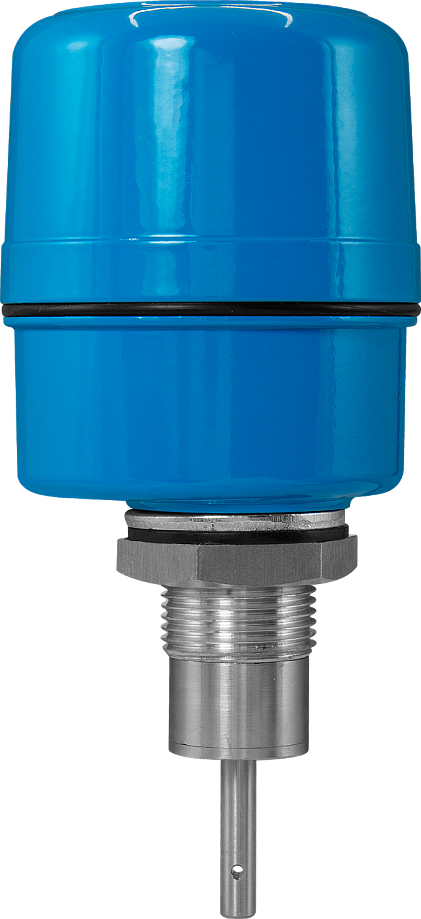

Ротационные датчики уровня РДУ-М

Прибор для контроля предельного уровня сыпучих материалов

Работа со сложными материалами, склонными к налипанию (мукой, сахаром, цементом, сухими строительными смесями и др.), а также с материалами с крупными фракциями (углем, песком, щебнем и др.)
Питание: ~220 В или =24 В
Реле: ~10 А, 220 В
Мощность электродвигателя: 2 Вт или 21 Вт
Температура рабочей среды: −20...+80°С
Присоединение: резьбовое G¾"
Материал корпуса: силумин
Материал лопастей: нержавеющая сталь
Степень пылевлагозащиты: IP65

В закладки

от 15 210 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (2)
Все модификации ()
Отзывы (0)

Ротационные (флажковые) датчики уровня серии РДУ-М предназначены для контроля предельного уровня сыпучих материалов. Основной функцией ротационных датчиков уровня является формирование дискретного управляющего сигнала при достижении контролируемым материалом необходимого уровня.

Особенности:

РДУ-М более компактен по сравнению с РДУ, меньший установочный размер 3/4" вместо 1"

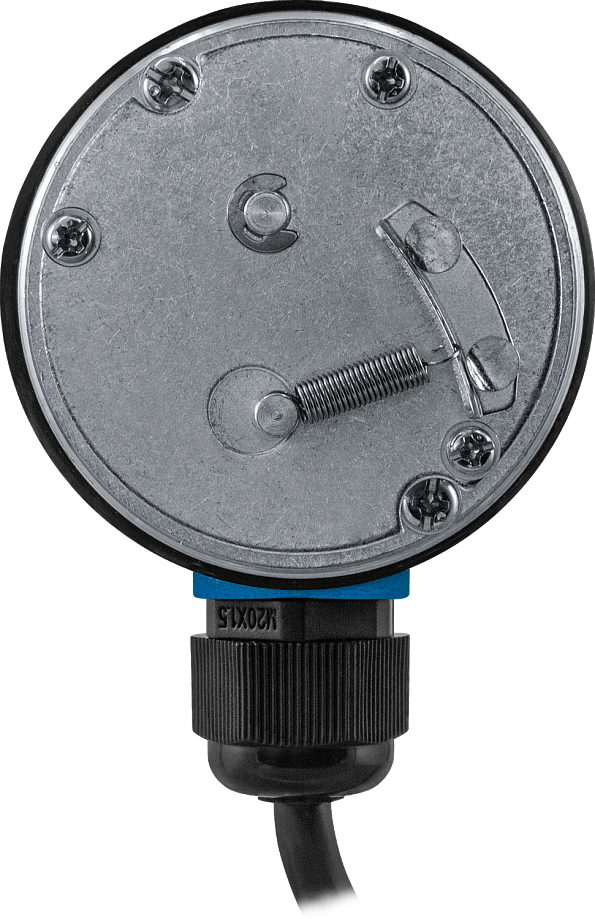

Регулировка чувствительности датчика при помощи изменения жесткости пружины, прижимающей эксцентриковую систему «электродвигатель-редуктор»
Универсальное монтажное положение
Простой и быстрый монтаж
Прочная конструкция
Отсутствие необходимости в обслуживании
Для установки датчиков РДУ-М по месту эксплуатации используется бобышка БПА-G3/4-22
Для питания датчиков =24 В используются блоки питания, например, БП67, БП97, DR

Принцип действия и область применения: В корпусе датчика установлен электродвигатель с редуктором. Вал датчика соединяется с выходным валом редуктора при помощи муфты. Соединительная муфта защищает редуктор от механического повреждения при принудительном повороте вала под действием внешних усилий.

Электродвигатель с редуктором образуют эксцентриковую систему, которая зафиксирована пружиной растяжения. Если лопасть датчика не соприкасается с сыпучим материалом, крутящий момент передается от двигателя к редуктору, а от редуктора к валу с лопастью. Как только лопасть соприкасается с сыпучим материалом, вал датчика останавливается, а эксцентриковая система «электродвигатель-редуктор», преодолевая сопротивление пружины, отключает питание электродвигателя и переключает выходной контакт датчика.

Как только лопасть датчика освобождается от сыпучего материала, эксцентриковая система «электродвигатель-редуктор» под действием пружины растяжения возвращается в исходное положение, освобождая микропереключатели. При этом возобновляется подача напряжения питания на электродвигатель, а выходной контакт датчика переключается в исходное состояние. После этого вал датчика с лопастью вновь начинает вращаться.

Ротационные датчики уровня широко применяются в пищевой, химической, горнодобывающей и зерноперерабатывающей отраслях промышленности для контроля уровня следующих материалов:

сырья для производства изделий из ПВХ и ПЭТ (ПВХ-гранулята, ПЭТ-гранул);
различных строительных материалов (цемента, гипса, готовых сухих смесей, песка, щебня);
cыпучих пищевых продуктов (муки, сахара, крахмала);
cельскохозяйственной продукции (зерновых культур, подсолнечника, комбикормов);
древесные сыпучие материалы (опилки, стружка, пеллетные гранулы).

Технические характеристики:

Параметр	Значение
Питание	~220 В	=24 В
Мощность электродвигателя	2 Вт	21 Вт
Крутящий момент электродвигателя	1 Н∙м
Скорость вращения электродвигателя	1 об./мин
Присоединение	Резьбовое G¾"
Тип управляющего контакта	1 переключающий
Коммутационная способность реле	~10 А, 220 В
Степень пылевлагозащиты	IP65
Температура рабочей среды	−20...+80°С
Температура хранения	−20...+125°С
Материал корпуса прибора	Силумин
Материал лопастей	Нержавеющая сталь
Присоединение лопасти	Шпилька
Длина кабеля	255 мм погрешность длины кабеля ±5%
Габаритные размеры (с лопастью)	187×98×85 мм
Вес	767 г

Габаритные размеры

Версия: 2025-09-15-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	15.09.2025	0.42 Мб

Артикул	Питание, В	Срок поставки	Стоимость
~220 =24

Артикул	Питание, В	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Питание, В	Срок поставки	Стоимость
V60150	~220	Со склада	15210 руб. – +
V60151	=24	Со склада	17550 руб. – +

Артикул	Питание, В	Срок поставки	Стоимость
V60150	~220	Со склада	15210 руб. – +
V60151	=24	Со склада	17550 руб. – +
