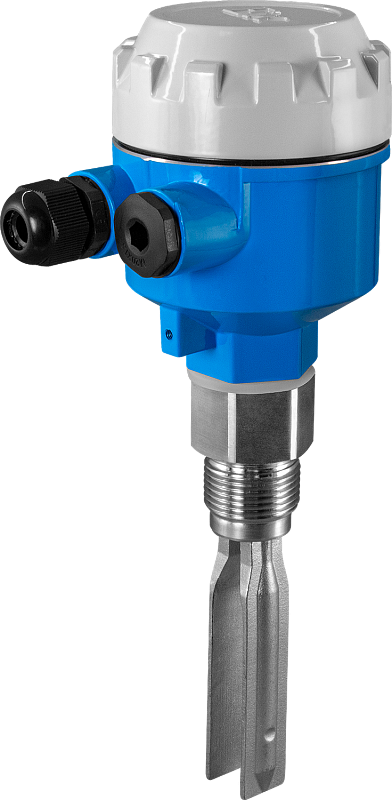

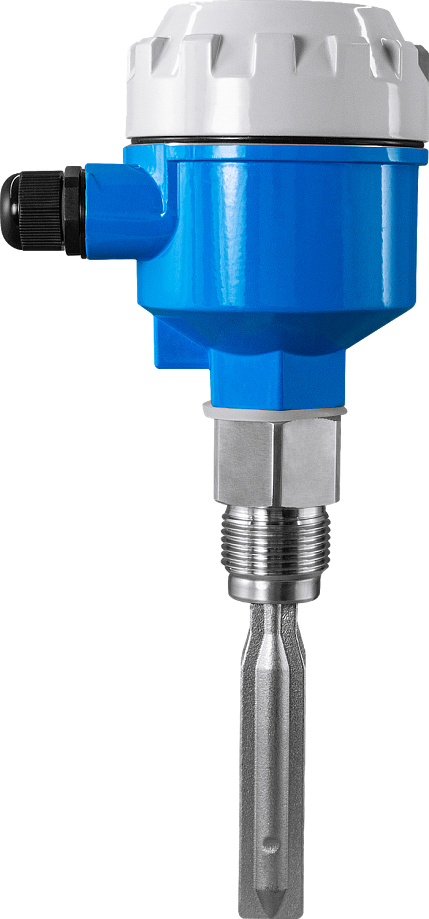

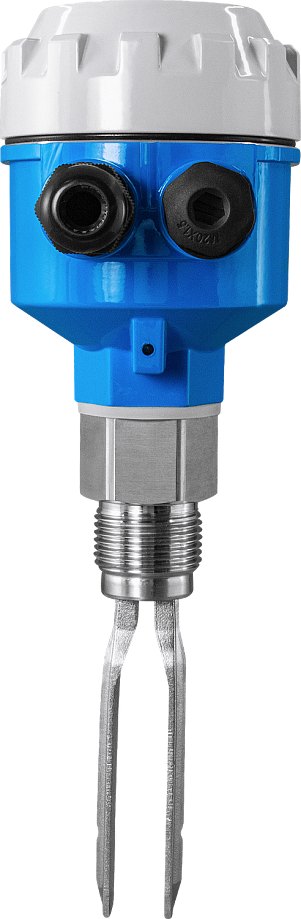

Вибрационный датчик уровня ARL-V501

Арт: V61766

Прибор для контроля уровня жидкостей и сыпучих материалов

Область применения: пищевая промышленность, химическая промышленность, ЖКХ и др.
2 реле: ~5 А, 250 В; =5 А, 28 В, переключающий контакт
Питание: ~220 В, =24 В
Температура рабочей среды: −10...+80°C
Присоединение: резьбовое G1"
Длина зонда: 100 мм
Материал корпуса прибора: алюминий
Материал вибрационного зонда: нержавеющая сталь
Степень пылевлагозащиты: IP67
Класс взрывозащиты: Exd IIC T4 ~ T6

В закладки

23 255 руб. Наличие: Со склада

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Вибрационный датчик уровня ARL-V501 предназначен для контроля уровня не склонных к сильному налипанию жидкостей (плотностью не менее 0,7 г/см³) и сыпучих материалов (порошок и гранулы диаметром не более 10 мм, плотностью не менее 0,1 г/см³)

Особенности:

Монтаж на емкости сверху или сбоку
Возможность смены логики срабатывания реле на обратную
Настраиваемая задержка срабатывания реле 0...60 с
Высокая адаптивность: различные электрические параметры измеряемой среды не влияют на измерение
Не требуется техническое обслуживание благодаря отсутствию подвижных частей механизма

Принцип действия: Вибрационный датчик уровня размещается на емкости (сверху или сбоку) на требуемой для выполнения измерений высоте.
Зонды датчика вибрируют под пьезоэлектрическим воздействием на определенной механической резонансной частоте. При помещении зондов в среду возникает затухание колебаний, которое электронно регистрируется, и срабатывают два выходных реле.

Области применения:

Производство строительных материалов (цемент, песок, сухие смеси)
Пищевая промышленность (мука, соль, сахар, чай, кофе, крупы, орехи, корма для животных, вода, растительное масло, солевые и спиртовые растворы)
Полимерная промышленность (полимерный гранулят и пр.)
Химическая промышленность (минеральные удобрения, известь, химические реагенты, моющие средства)
Агропромышленный комплекс (комбикорм, зерно, лузга)
ЖКХ (вода, конденсат)

Для установки датчиков по месту эксплуатации используются бобышки, например БП-А-G1-30

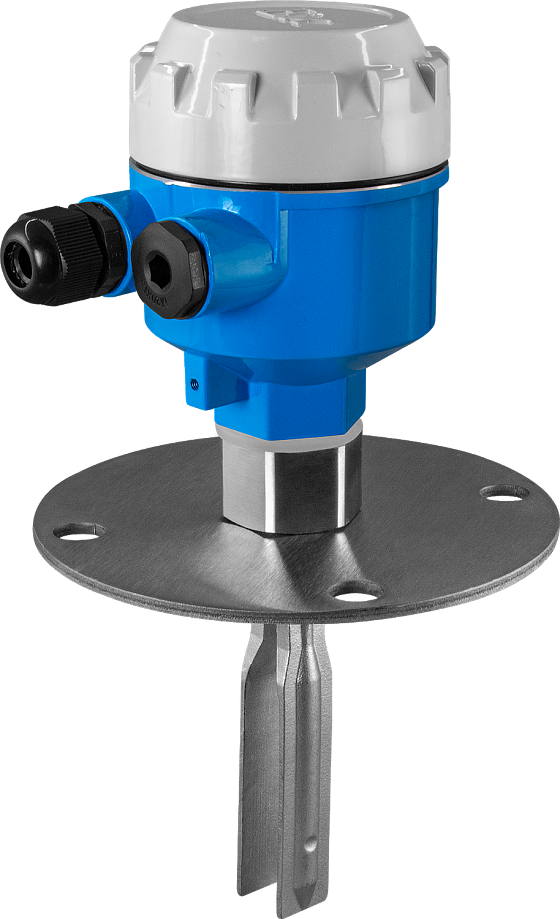

Для фланцевого присоединения используется фланец монтажный, который снизу поджимается гайкой (фланец и гайка приобретаются отдельно)

Для подключения питания =24 В используются блоки питания, например, БП67, БП97, DR

Технические характеристики:

Параметр	Значение
Свойства рабочей среды - жидкости - порошок и гранулы	Вязкость 1...10000 сСт, плотность ≥ 0,7 г/см³ Диаметр ≤ 10 мм, плотность ≥ 0,1 г/см³

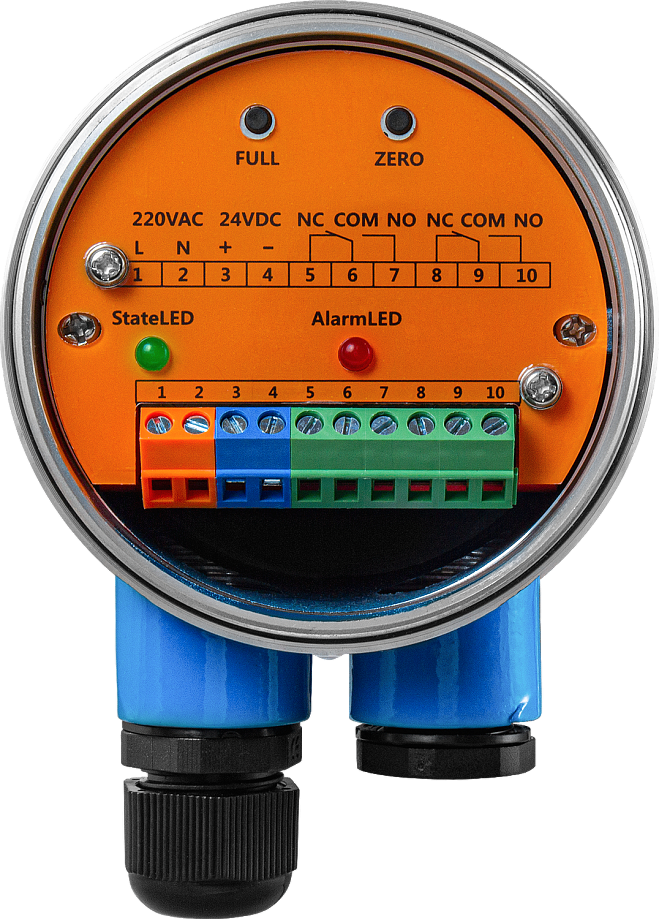

Реле	2 реле ~5 А, 250 В; =5 А, 28 В, переключающий контакт
Быстродействие	0,6 с при покрытии средой 1...3 с при отсутствии среды
Питание	~220 В, =24 В
Потребляемая мощность, не более	5 Вт
Степень пылевлагозащиты	IP67
Класс взрывозащиты	Exd IIC Т4 ~ T6
Температура рабочей среды	−10...+80°C
Температура окружающей среды (корпус)	−20...+60°C
Давление рабочей среды, не более	4 МПа
Присоединение	Резьбовое G1"
Присоединение кабеля	М20×1,5
Материал корпуса прибора	Алюминий
Материал вибрационного зонда	Нержавеющая сталь
Длина зондов	100 мм

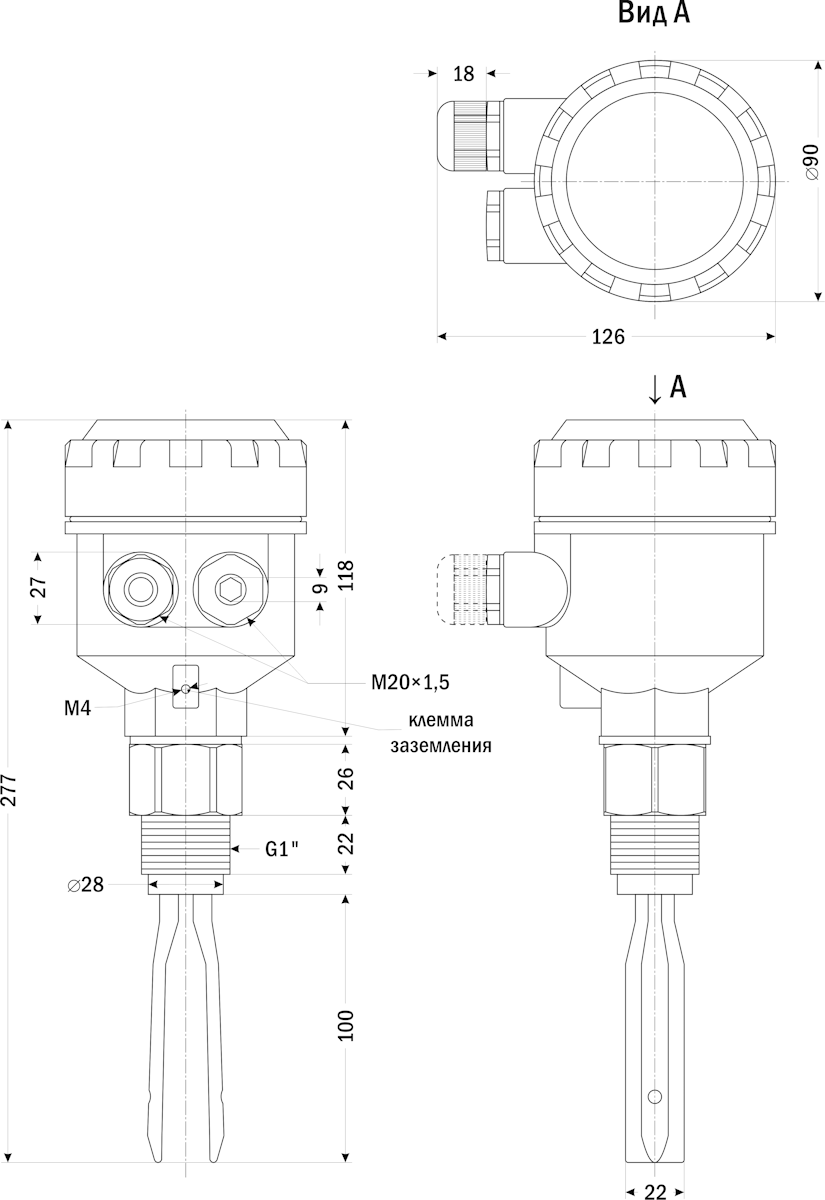

Габаритные размеры	277×90×126 мм
Вес	836 г
