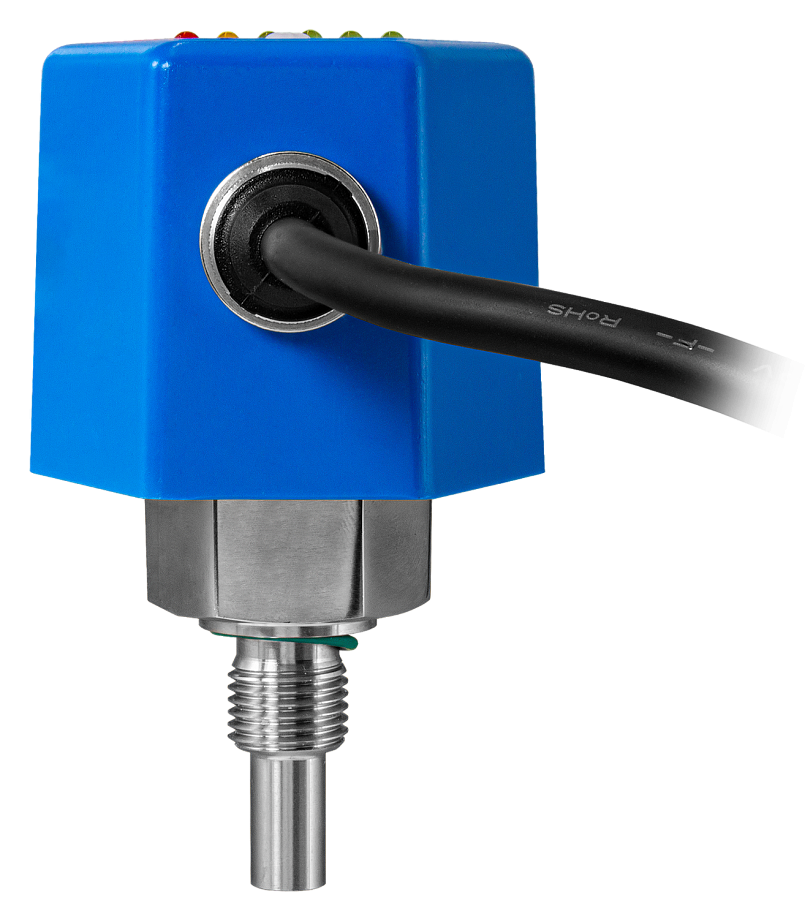

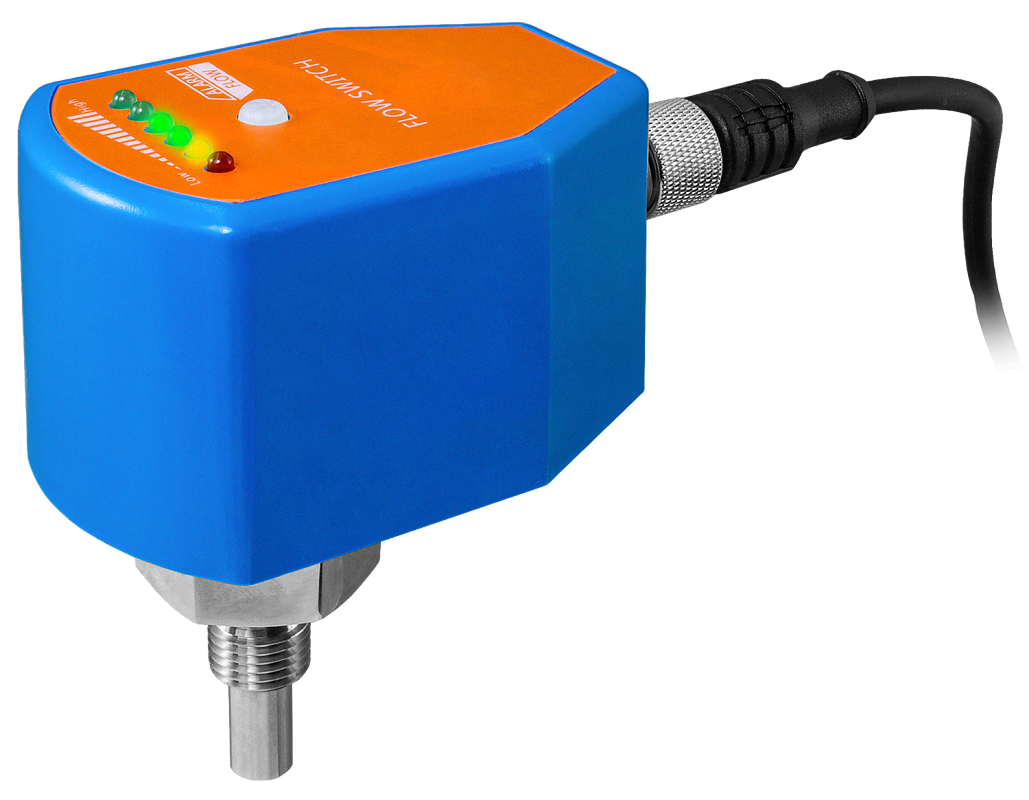

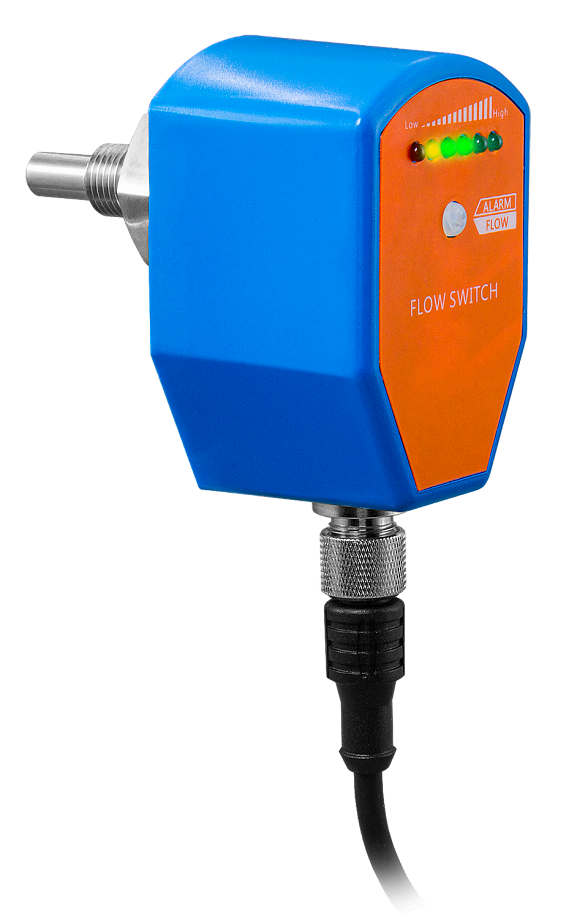

Тепловой сигнализатор потока и уровня жидкости ДР-ПТ-32
Прибор для контроля наличия потока воздуха, воды в трубопроводе, управления исполнительными устройствами, защиты оборудования от слабого или отсутствующего потока, а также для регулирования уровня жидкости в резервуарах
- Рабочая среда: воздух, вода и другие неагрессивные жидкости
- Максимальное давление рабочей среды: 10 МПа
- Температура рабочей среды: −20...+80°С
- Скорость потока: 0,03...3 м/с, 2...30 м/с
- Реле: ~5 А, 220 В
- Присоединение: наруж. G¼"
- Питание: =24 В
- Материал корпуса и датчика: нержавеющая сталь
- Монтажное положение: горизонтальное, вертикальное
- Cтепень пылевлагозащиты: IP67
Сигнализатор ДР-ПТ-32 предназначен для контроля наличия потока воздуха, воды в трубопроводе, управления исполнительными устройствами, защиты оборудования от слабого или отсутствующего потока, а также для регулирования уровня жидкости в резервуарах, в том числе находящихся под избыточным давлением.
Прибор определяет величину потока жидкости по скорости остывания нагревательного элемента. Чувствительный элемент датчика включает в себя нагреватель со встроенным датчиком температуры и отдельный термодатчик для измерения температуры контролируемого вещества. При отсутствии потока в трубе нагреватель прибора поддерживает заданную температуру. Появление потока ведет к отдаче тепла нагревателя и снижению его температуры, что фиксируется встроенным в него датчиком температуры.
Версия: 2023-10-24-ЛВС
Прибор определяет величину потока жидкости по скорости остывания нагревательного элемента. Чувствительный элемент датчика включает в себя нагреватель со встроенным датчиком температуры и отдельный термодатчик для измерения температуры контролируемого вещества. При отсутствии потока в трубе нагреватель прибора поддерживает заданную температуру. Появление потока ведет к отдаче тепла нагревателя и снижению его температуры, что фиксируется встроенным в него датчиком температуры.
Сигнализаторы наиболее эффективны для контроля уровня теплоемких сред, прежде всего – водных растворов с наличием пены, где применение контактных сигнализаторов вызывает трудности. Также использование тепловых сигнализаторов предпочтительно на растворах со значительным изменением удельной электропроводности и на дистиллированной воде
Применение:
- Контроль появления и остановки потока в трубе
- Предотвращение «сухого хода» оборудования
- Контроль подачи рабочей жидкости в системе
- Контроль наличия хладагента в охлаждающих установках
- Контроль прохождения жидкости или газа в трубопроводе
- Автоматизация процессов управления системами подачи и откачки жидкости и т.д.
Особенности:
- Работа c высоким давлением до 10 МПа
- Настройка уставки с помощью потенциометра
- Может использоваться в качестве сигнализатора границы раздела двух фаз, отличающихся теплоемкостью, или для определения границы раздела «жидкость-пена»

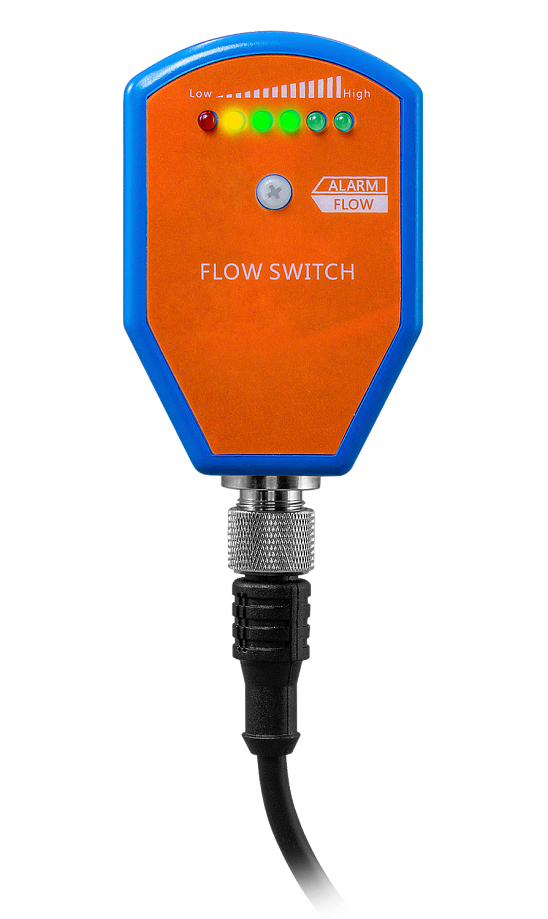

- Светодиодная индикация (6 светодиодов для индикации рабочих состояний красного, желтого и зеленого цветов)
- Подходит для труб различного диаметра
- Простой монтаж в любой точке трубы, горизонтально или вертикально
- Низкий перепад давления в месте установке датчика (не более 10%)
- Защита от обратной полярности, короткого замыкания, перегрузки
- Большая надежность и ресурс работы, чем у механических реле потока, так как отсутствуют подвижные части: лопасти или крыльчатки, которые быстро выходят из строя
Для установки датчиков по месту эксплуатации используются бобышки, например БП-А-G1/4-20, БП-А-G1/4-20-N2.
Для герметизации резьбовых металлических соединений рекомендуется использовать анаэробные герметики.
Для повышения точности и надежности работы датчика необходимо проводить фильтрацию жидкости, например с помощью фильтров механической очистки и периодически очищать измерительный элемент от загрязнений.
Для подключения используются блоки питания, например, DR, MDR, БП97, БП67
Для повышения точности и надежности работы датчика необходимо проводить фильтрацию жидкости, например с помощью фильтров механической очистки и периодически очищать измерительный элемент от загрязнений.
Для подключения используются блоки питания, например, DR, MDR, БП97, БП67

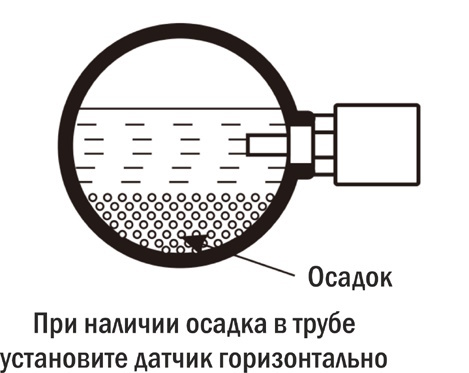

| Схемы монтажа
| ||
| Вертикальная установка

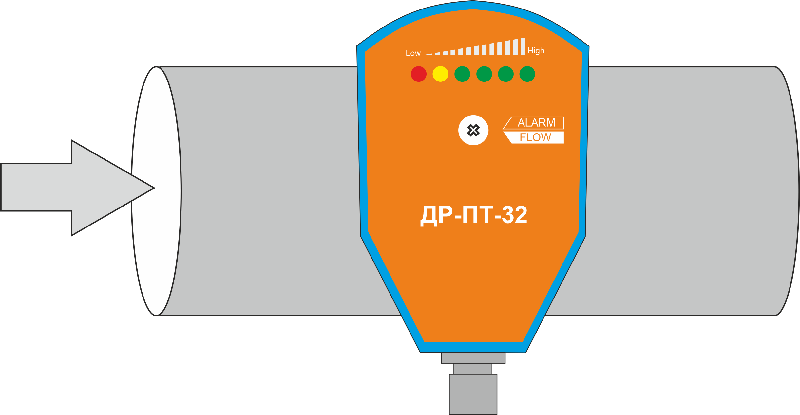

| Горизонтальная установка

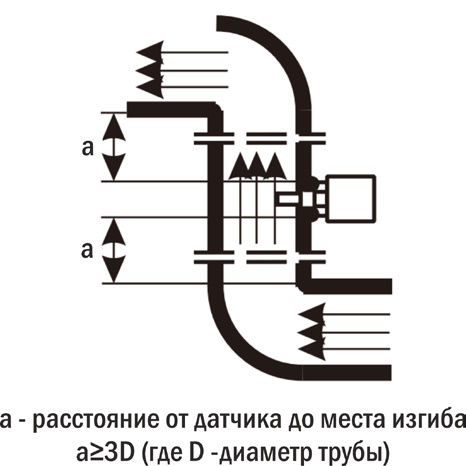

| Установка в изогнутую трубу
|
 |
 |  |
Технические характеристики:
| Параметр | Значение |
| Рабочая среда
| Воздух, вода и другие неагрессивные жидкости
|
| Max давление рабочей среды
| 10 МПа
|
| Температура рабочей среды
| −20...+80°С
|
| Скорость потока
| 0,03...3 м/с, (вода, масло)
2...30 м/с (воздух) |
| Погрешность
| ±0,01...0,1 м/с
|
| Реле
| ~5 А, 220 В
|
| Питание
| =24 В
|
| Потребляемый ток
| < 60 мА
|
| Время прогрева до начала работы
| 3 мин
|
| Периодичность обновления состояния выходного реле
| 2 с
|
| Max температурный градиент среды
| 300 К/мин
|
| Присоединение
| Наруж. G¼"
|
| Длина датчика (L)
| 15 мм
|
| Диаметр датчика (D) | 8 мм |
| Степень пылевлагозащиты
| IP67
|
| Материал корпуса и датчика | Нержавеющая сталь |
| Материал корпуса
| Поликарбонат
|
| Материал датчика
| Нержавеющая сталь
|
| Присоединение кабеля
| М12×1, коннектор 5 pin
|
| Длина кабеля
| 1 м
|

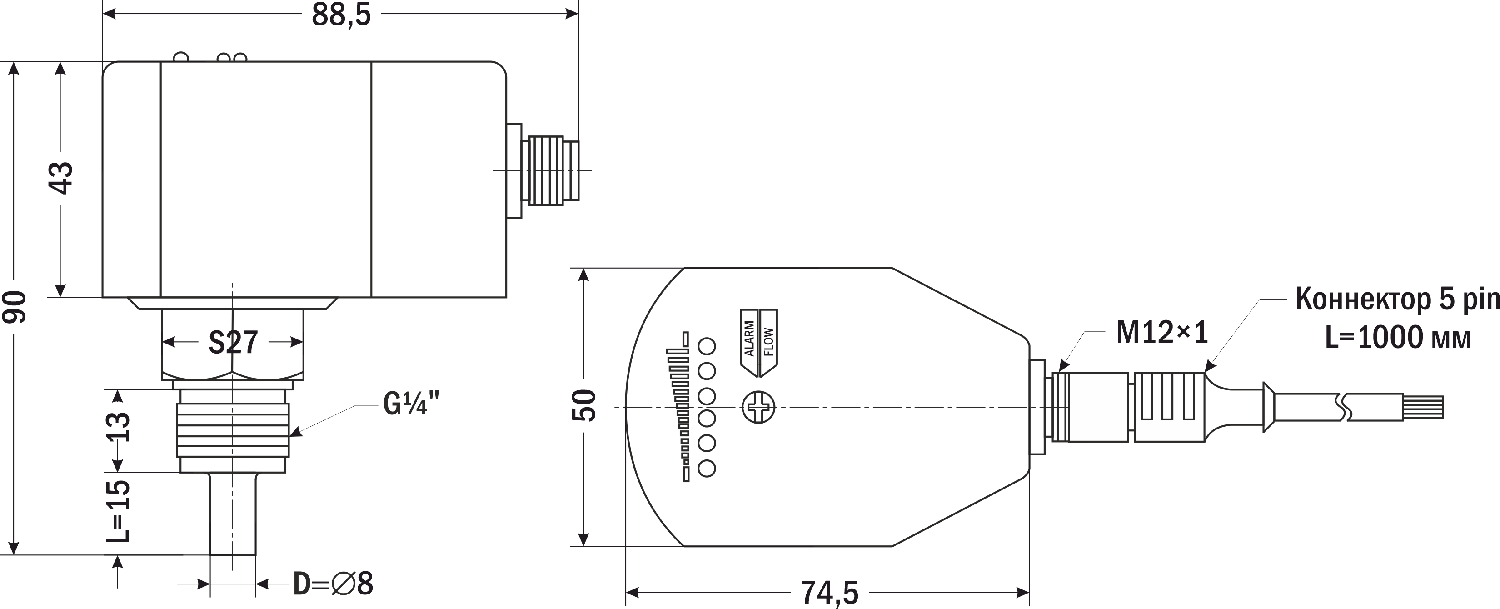

| Габаритные размеры
| 90×88,5×50 мм
|
| Вес | 293 г |
| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 29.05.2024 | 0.66 Мб |  |
