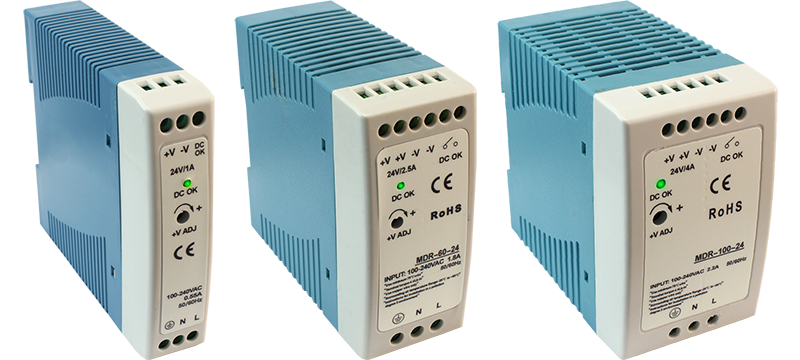

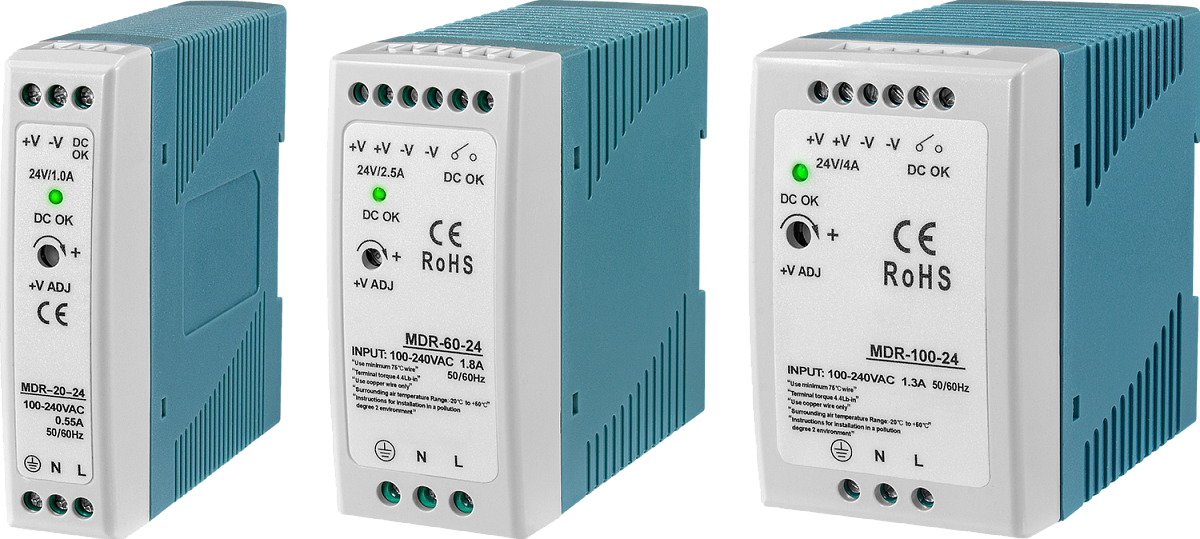

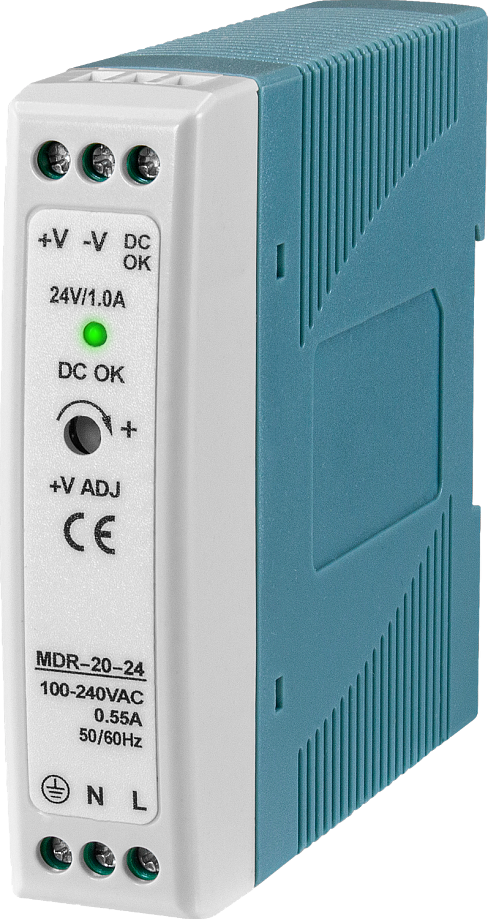

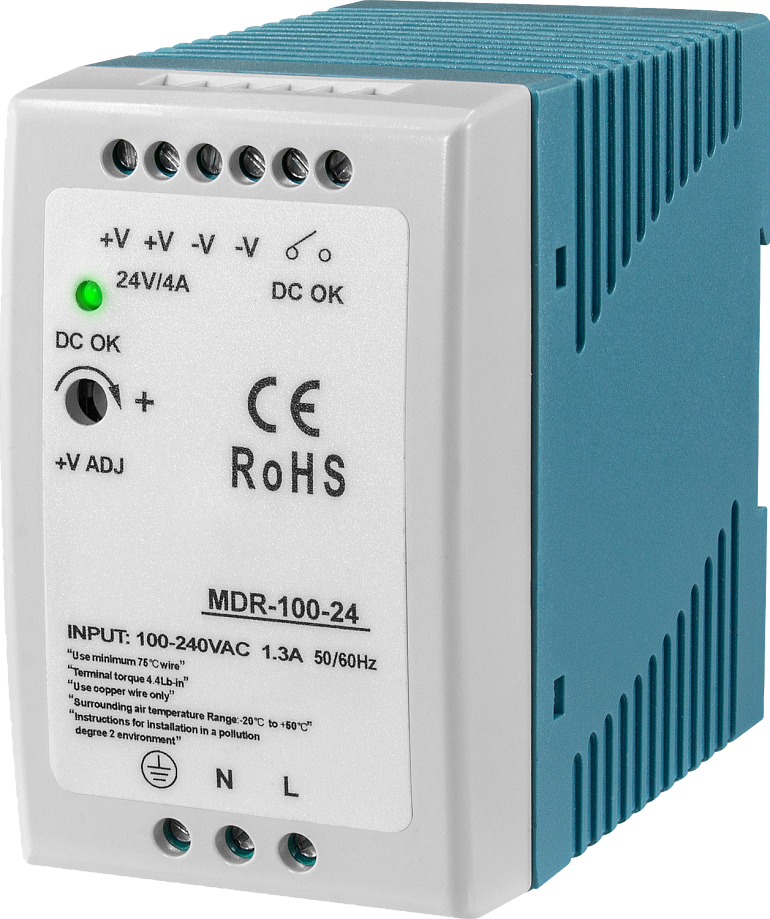

Блок питания MDR

Блок питания предназначен для преобразования сетевого напряжения в стабилизированное постоянное напряжение =12 В или =24 В

Входное напряжение: ~100...240 В
Выходное напряжение: =12 В или =24 В
Выходная мощность: 20 Вт, 60 Bт, 100 Bт
Количество выходных каналов: 1
Защита от короткого замыкания, перенапряжения, перегрузок
Амплитуда пульсаций выходного напряжения: ≤ 80...150 мВ
Монтаж: на DIN-рейку

В закладки

от 1 911 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (6)
Все модификации ()
Отзывы (0)

Блок питания предназначен для преобразования сетевого напряжения в стабилизированное постоянное напряжение =12 В или =24 В. Применяется в системах автоматизации бытового и промышленного назначения (автоматический ввод резерва, автоматизация технологического процесса, охранная сигнализация, видеонаблюдение и т. п.) для питания контроллеров, камер видеонаблюдения, моторных приводов, измерительных датчиков и т. п.

Особенности:

Узкий корпус удобен для применения в шкафах автоматики, где требуется компактное по ширине решение
Стабильная работа в широком диапазоне входных напряжений без снижения характеристик выходного напряжения

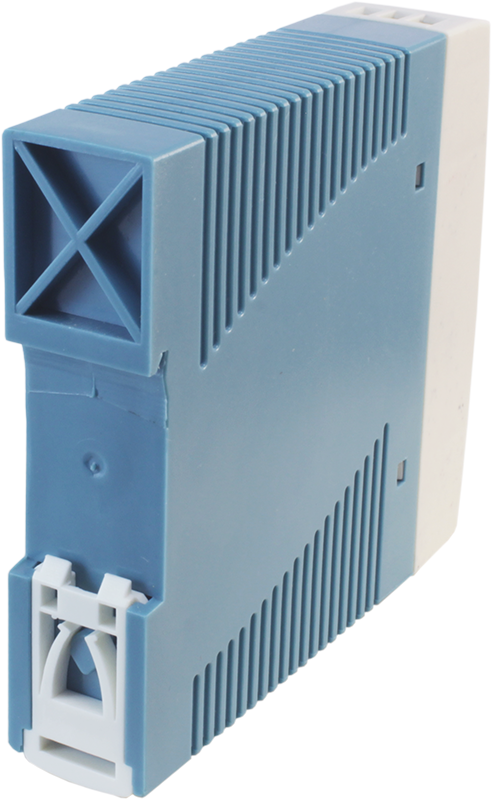

Установка на DIN-рейку типа TS-35/7,5 или TS-35/15
Возможность подстройки выходного напряжения поворотом регулировочного винта (по часовой стрелке — увеличение, против — уменьшение)
Защита от короткого замыкания, перенапряжения и перегрузок
Естественное воздушное охлаждение

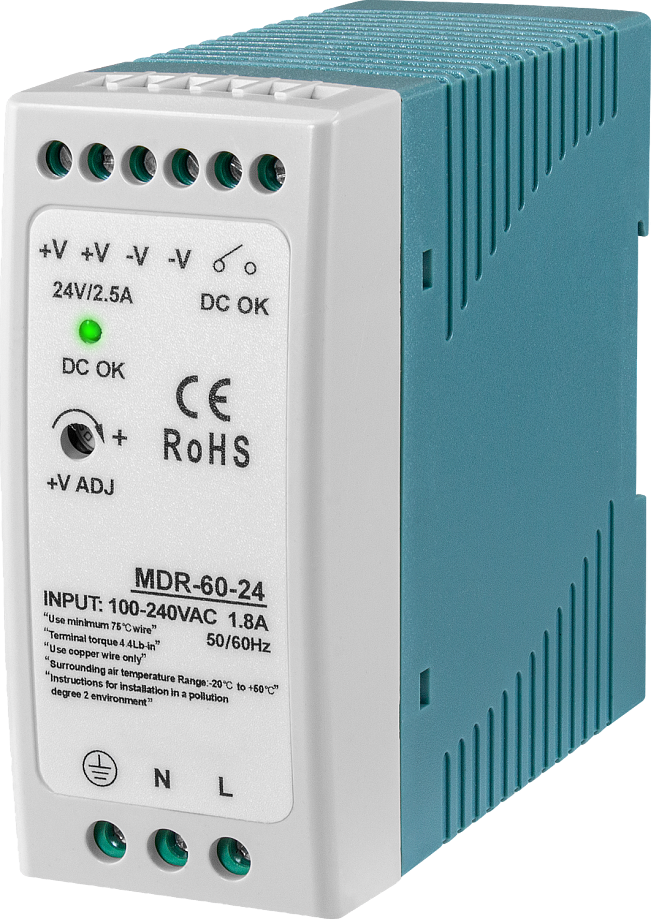

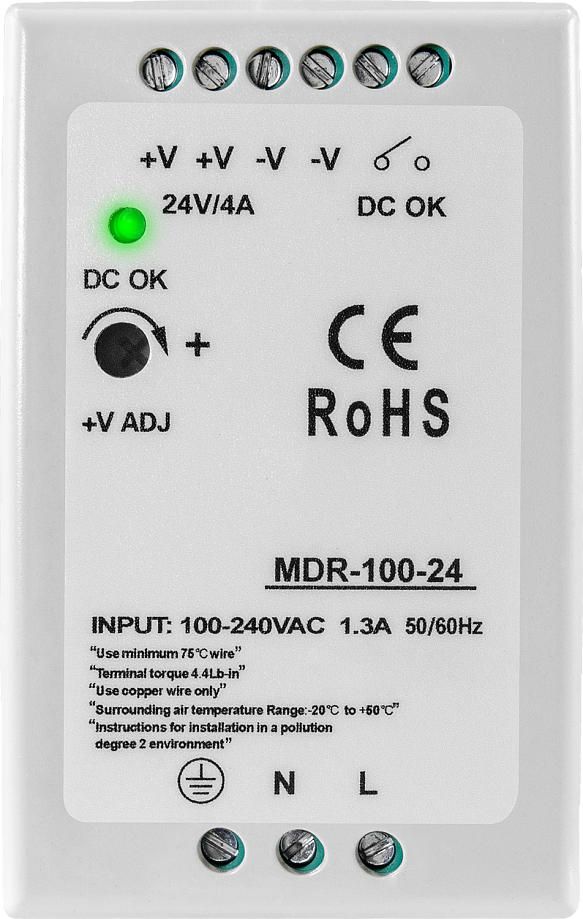

Индикация рабочего состояния:

– горит зеленый светодиод на лицевой панели (если светодиод погас — сработала защита)

– напряжение =40 мА, 9...13,5 В или =20 мА, 18...27 В на клемме DC OK (только у MDR-20)

– замыкаются контакты реле 1 и 2 (только у MDR-60, -100)

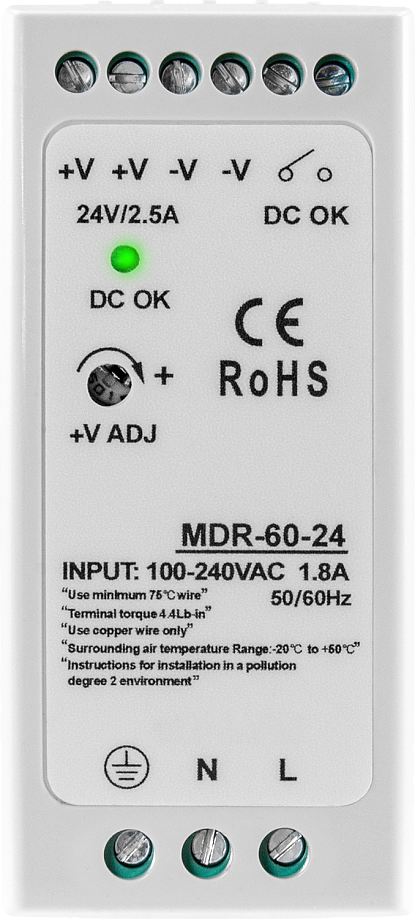

Сдвоенные клеммы питания для удобного подключения (MDR-60, -100)

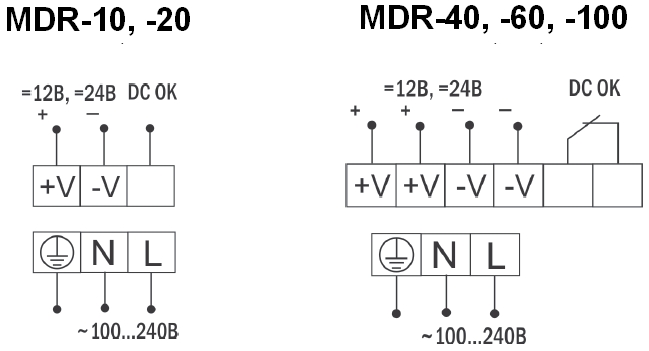

Схемы подключения

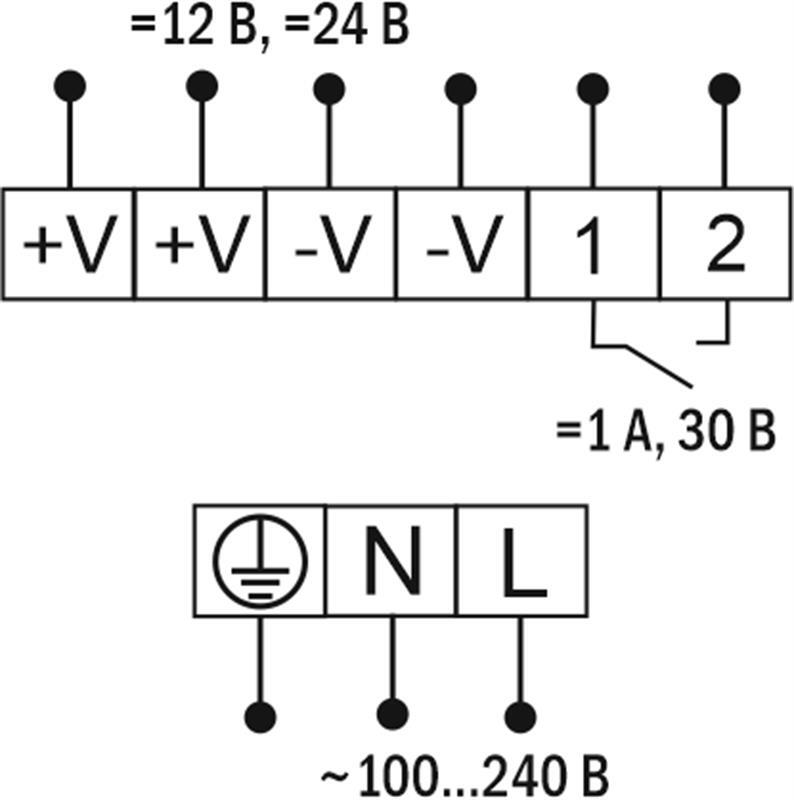

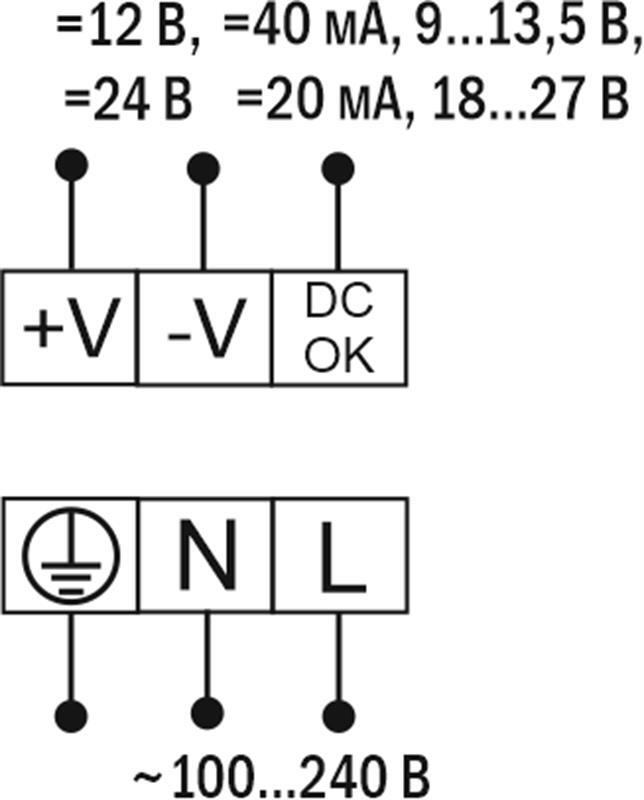

MDR-20	MDR-60, MDR-100

Технические характеристики:

Параметр		Значение
Параметр		MDR-20-12	MDR-20-24	MDR-60-12	MDR-60-24	MDR-100-12	MDR-100-24
Выход	Выходная мощность	20 Вт		60 Вт		100 Вт
	Выходное напряжение	=12 В	=24 В	=12 В	=24 В	=12 В	=24 В
	Подстройка выходного напряжения	10...13,5 В	19,6...27,1 В	10,3...13,8 В	18,7...26,5 В	12...13,2 В	24...26,4 В
	Выходной ток	1,6 А	1 А	5 А	2,5 А	7,5 А	4 А
	Амплитуда пульсаций выходного напряжения	≤ 120 мВ	≤ 150 мВ	≤ 120 мВ	≤ 150 мВ	≤ 80 мВ	≤ 150 мВ
	Нестабильность выходного напряжения	±1%				±2%	±1%
	Линейное регулирование	±1%
	Нестабильность по нагрузке	±1%				±1,5%	±1%
	Время установки, нарастания выходного напряжения	500 мс, 30 мс/230 В 1000 мс, 30 мс/115 В		500 мс, 30 мс/230 В 200 мс, 30 мс/115 В		500 мс, 30 мс
	Время удержания выходного напряжения при пропадании сети	50 мс/230 В 25 мс/115 В		50 мс/230 В 20 мс/115 В
	Клемма DC OK	=40 мА, 9...13,5 В	=20 мА, 18...27 В	-
	Мощность сигнального реле	-	-	=1 А, 30 В
Вход	Входное напряжение	~100...240 В, 50/60 Гц
	КПД	80%	84%	86%	88%	78%	88%
	Пусковой ток	20 А/115 В 40 А/230 В		30 А/115 В 60 А/230 В
Порог срабатывания защиты от перегрузки	по току	105...160%		105...150%
Порог срабатывания защиты от перегрузки	по напряжению	13,8...16,2 В	27,6...32,4 В	15,6...18 В	31,2...36 В	6,25...7,25 В	31,2...36 В
Безопасность электро- оборудования	Напряжение пробоя вход/ выход	3 кВ
Безопасность электро- оборудования	Сопротивление изоляции	100 МОм при =500 В
Окр. среда	Рабочая температура	−20...+50°С
	Влажность	20...90%RH
	Режим хранения	−40...+85°С, 10...95%RH
	Темп. коэффициент	±0,03%/°C (0...+50°C)
	Вибрация	10...500 Гц, 2G 10 мин/1 цикл, длительность 60 мин, по каждой оси X, Y, Z
Прочее	Материал корпуса	пластик
	Степень защиты (со стороны лицевой панели)	IP20
	Габаритные размеры	90×22×100 мм		90×39×100 мм		90×55×100 мм
	Вес	122 г		235 г		323 г

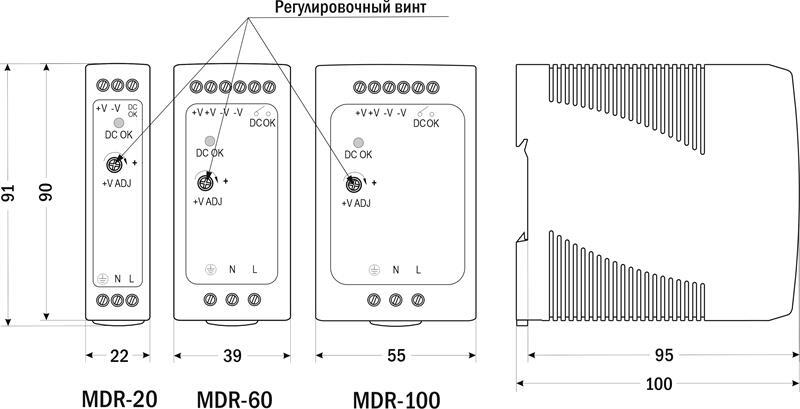

Габаритные размеры

Версия: 2022-04-11-ШАР

Документация и схемы

Схема	Размер	Файл
Схема подключения	0.06 Мб

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	12.11.2022	0.51 Мб
Сертификат соответствия	25.10.2012	1.38 Мб

Артикул	Выходная мощность, Вт	Напряжение, В	Срок поставки	Стоимость
20 60 100	12 24

Артикул	Модель	Выходная мощность, Вт	Напряжение, В	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Модель	Выходная мощность, Вт	Напряжение, В	Срок поставки	Стоимость
O61925	MDR-20-12	20	12	Со склада	1911 руб. – +
O61928	MDR-20-24	20	24	Со склада	1911 руб. – +
O61926	MDR-60-12	60	12	Со склада	3198 руб. – +
O61929	MDR-60-24	60	24	Со склада	3198 руб. – +
O61927	MDR-100-12	100	12	Со склада	4680 руб. – +
O61930	MDR-100-24	100	24	Со склада	4680 руб. – +

Артикул	Модель	Выходная мощность, Вт	Напряжение, В	Срок поставки	Стоимость
O61925	MDR-20-12	20	12	Со склада	1911 руб. – +
O61928	MDR-20-24	20	24	Со склада	1911 руб. – +
O61926	MDR-60-12	60	12	Со склада	3198 руб. – +
O61929	MDR-60-24	60	24	Со склада	3198 руб. – +
O61927	MDR-100-12	100	12	Со склада	4680 руб. – +
O61930	MDR-100-24	100	24	Со склада	4680 руб. – +
