4-уровневый сигнализатор жидкости на DIN рейку ОВЕН БКК1
Прибор для отслеживания четырех уровней токопроводящей жидкости
- Максимальное количество контролируемых уровней: 4
- Типы датчиков: кондуктометрические
- Количество датчиков: 1 пятиэлектродный
- 4 реле ~2 А, 240 В или 4 транзисторных двунаправленных ключа =50 мА, 36 В
- Защита: IP20
- Монтаж: на DIN-рейку (стандарт 3S)
4-уровневый сигнализатор жидкости на DIN рейку ОВЕН БКК1 аналог САУ-М6 в DIN-реечном исполнении. Предназначен для отслеживания четырех уровней токопроводящей жидкости. Может использоваться как самостоятельное изделие для управления исполнительными механизмами, либо как устройство согласования кондуктометрических датчиков с ОВЕН ПЛК (или контроллерами других производителей).
Особенности:
Особенности:
- Четыре независимых канала контроля уровня жидкости в резервуаре
- Повышенная помехоустойчивость и надежность благодаря использованию новой цифровой схемотехники
- Исполнение на DIN-рейку (размещение внутри щита)
- Два варианта питания =24 В или ~220 В
- Работа с различными по электропроводности жидкостями: кислотами, щелочами, слабыми растворами солей, водой водопроводной, технической, очищенной и др.
- Простая настройка без демонтажа прибора
| Параметр
| Значение |
| Максимальное количество контролируемых уровней | 4
|
| Типы датчиков | Кондуктометрические |
| Количество подключаемых датчиков | 1 пятиэлектродный |
| Напряжение питания датчиков уровня
| ~5 В, 1,5...2,5 Гц
|
| Тип дискретного выхода:
- БКК1-24 - БКК1-220 |
4 транзисторных двунаправленных ключа
4 э/м реле, нормально разомкнутый контакт |
| Допустимая нагрузка выхода:
- БКК1-24 - БКК1-220 |
=50 мА, 36 В
~2 А, 240 В
|
| Номинальное напряжение питания прибора:
- БКК1-24 - БКК1-220 |
=14...36 В (номинальное =24 В)
~90...264 В, 47...63 Гц (номинальное ~220 В)
|
| Потребляемая мощность:
- БКК1-24 - БКК1-220 |
≤ 1 Вт ≤ 4 ВА |
| Температура окружающего воздуха:
- БКК1-24 - БКК1-220 |
−25...+70°С −10...+50°С |
| Относительная влажность воздуха (при 25°С и ниже без конденсации влаги) | ≤ 80%RH
|
| Атмосферное давление | 84...106,7 кПа |
| Степень защиты корпуса | IP20 |
| Монтаж | На DIN-рейку (стандарт 3S) |

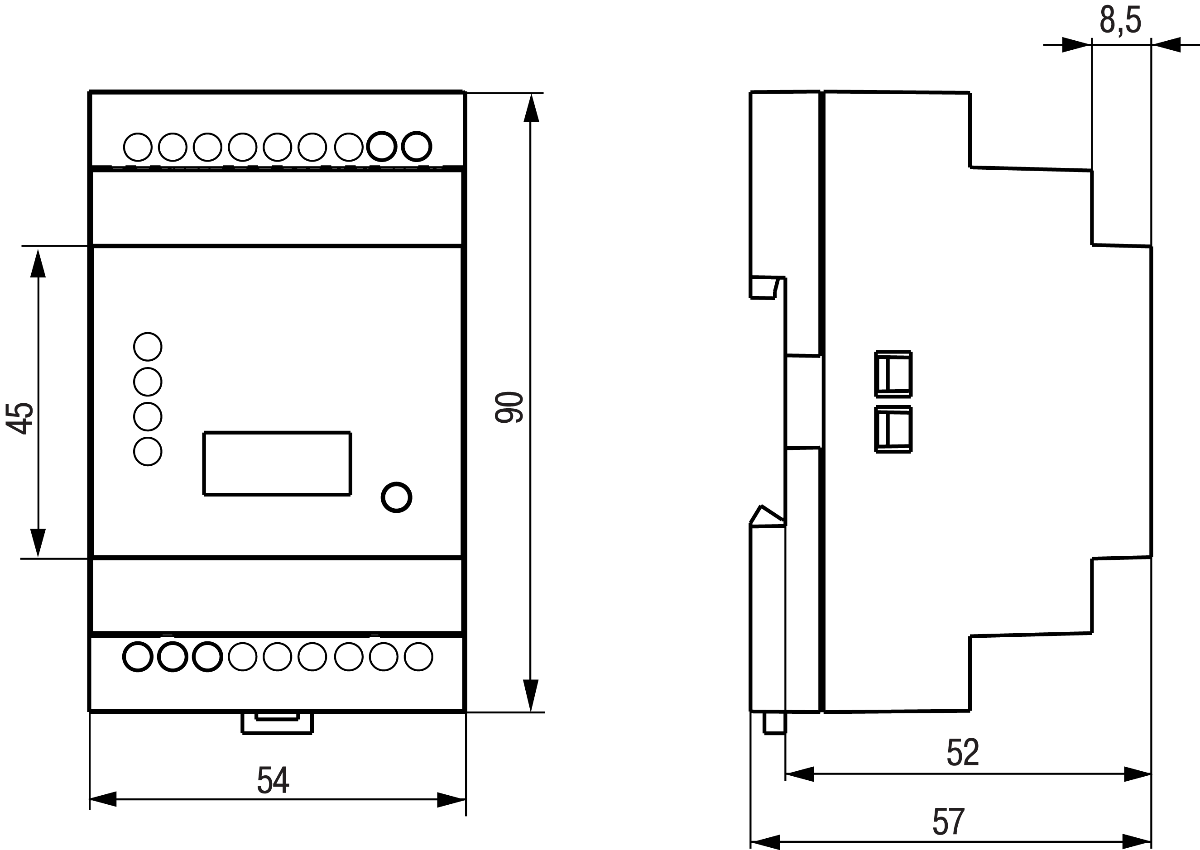

| Габаритные размеры
| 90×54×57 мм |
| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 27.04.2013 | 1.71 Мб |  |
| Сертификат для ОВЕН САУ | 30.09.2011 | 0.38 Мб |  |
Отметьте флажками интересующие вас конфигурации прибора
(не менее одного флажка в каждом столбце), после чего вы сможете
увидеть стоимость и условия доставки для них.
| Артикул |
Питание, В
|
Выходной контакт | Срок поставки | Стоимость |
|---|---|---|---|---|
Предлагаются уценённые и аналогичные товары
| Артикул | Модель |
Питание, В
|
Выходной контакт | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| L13161 | ОВЕН БКК1-220 | ~90...264 В (номинальное ~220 В) | 4 реле ~2 А, 240 В | Со склада | 7500 руб. |
| L13162 | ОВЕН БКК1-24 | =14...36 В (номинальное =24 В) | 4 транзисторных ключа =50 мА, 36 В | Со склада | 6900 руб. |
| Артикул | Модель |
Питание, В
|
Выходной контакт | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| L13161 | ОВЕН БКК1-220 | ~90...264 В (номинальное ~220 В) | 4 реле ~2 А, 240 В | Со склада | 7500 руб. |
| L13162 | ОВЕН БКК1-24 | =14...36 В (номинальное =24 В) | 4 транзисторных ключа =50 мА, 36 В | Со склада | 6900 руб. |
