Сигнализатор уровня ОВЕН САУ-М6
Прибор для автоматизации технологических процессов, связанных с контролем и регулированием уровня жидкости, при условии, что используемая рабочая жидкость обладает электропроводностью
- Максимальное количество контролируемых уровней: 3
- Реле: ~4 А, 220 В
- Защита: IP44
- Монтаж: настенный
Прибор САУ-М6 предназначен для автоматизации технологических процессов, связанных с контролем и регулированием уровня жидкости, при условии, что используемая рабочая жидкость обладает электропроводностью
Особенности:
Версия: 2013-06-01-БАВ
Особенности:
- Три независимых канала контроля уровня жидкости в резервуаре
- Возможность инверсии режима работы любого канала
- Работа с различными по электропроводности жидкостями: дистиллированной, водопроводной, загрязненной водой, молоком и пищевыми продуктами (слабокислотными, щелочными и пр.)
- Защита датчиков от осаждения солей на электродах благодаря питанию их переменным напряжением
| Параметр
| Значение |
| Максимальное количество контролируемых уровней | 3
|
| Номинальное напряжение питания прибора | 220 В, 50 Гц |
| Допустимые отклонения напряжения питания от номинального значения | −15...10% |
| Потребляемая мощность | Не более 6 ВА |
| Количество встроенных выходных реле | 3 |
| Максимально допустимый ток, коммутируемый контактами встроенного реле | 4 А при напряжении 220 В 50 Гц (cos φ ≥ 0,4) |
| Напряжение на электродах датчика уровня | Не более 10 В частотой 50 Гц |
| Сопротивление жидкости, вызывающее срабатывание канала контроля | Не более 500 кОм |
| Условия эксплуатации:
- температура окружающего воздуха - атмосферное давление - относительная влажность воздуха (при 35°С) |
1...50°С 86...106,7 кПа 30...80% |
| Степень защиты корпуса | IP44 |
| Тип корпуса |
Настенный Н |

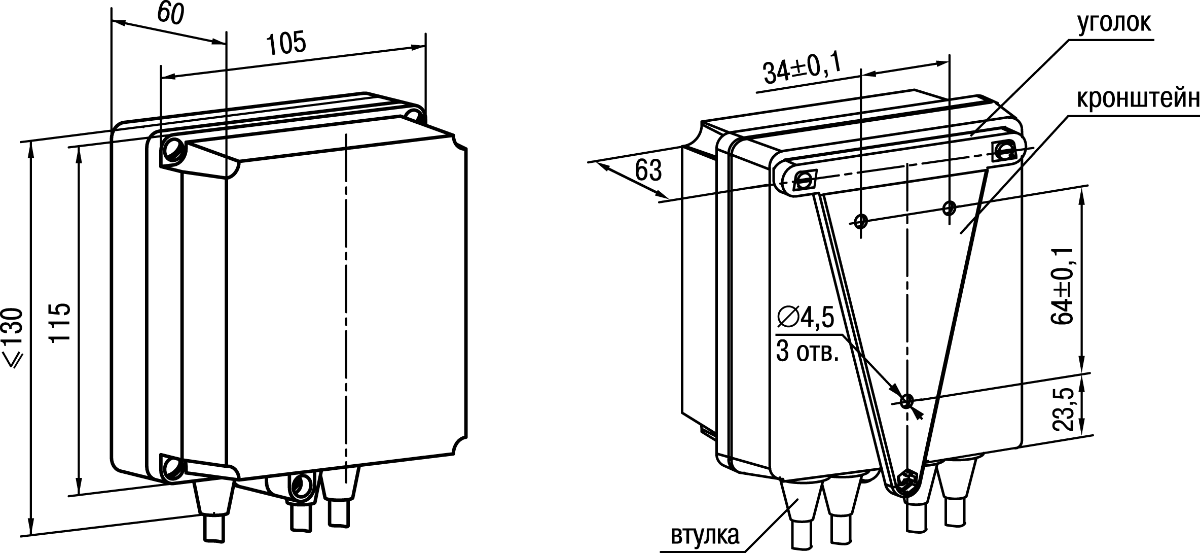

| Габаритные размеры корпуса | 130×105×65 мм |
Версия: 2013-06-01-БАВ
Документация и схемы
| Схема | Размер | Файл |
| Схема подключения САУ-М6 | 0.33 Мб |  |
| Функциональная схема САУ-М6 | 0.3 Мб | |
| Документ | Дата изменения | Размер | Файл |
| Сертификат для ОВЕН САУ | 30.09.2011 | 0.38 Мб |  |
| Руководство по эксплуатации | 27.04.2013 | 0.33 Мб | |
| Руководство по эксплуатации | 27.04.2013 | 1.54 Мб |  |
| Пример временной диаграммы работы реле САУ-М6 | 06.05.2013 | 0.1 Мб | |

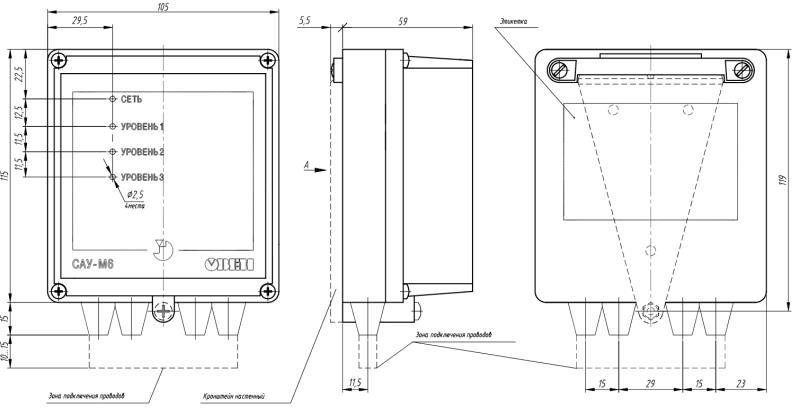

| Габаритные размеры САУ-М6 | 06.05.2013 | 0.1 Мб | |
