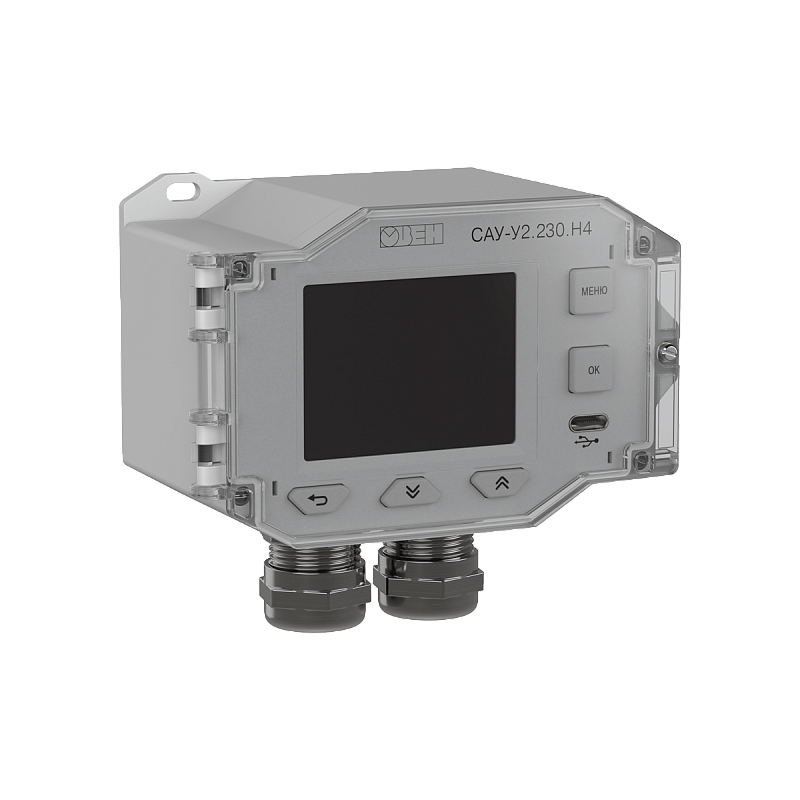

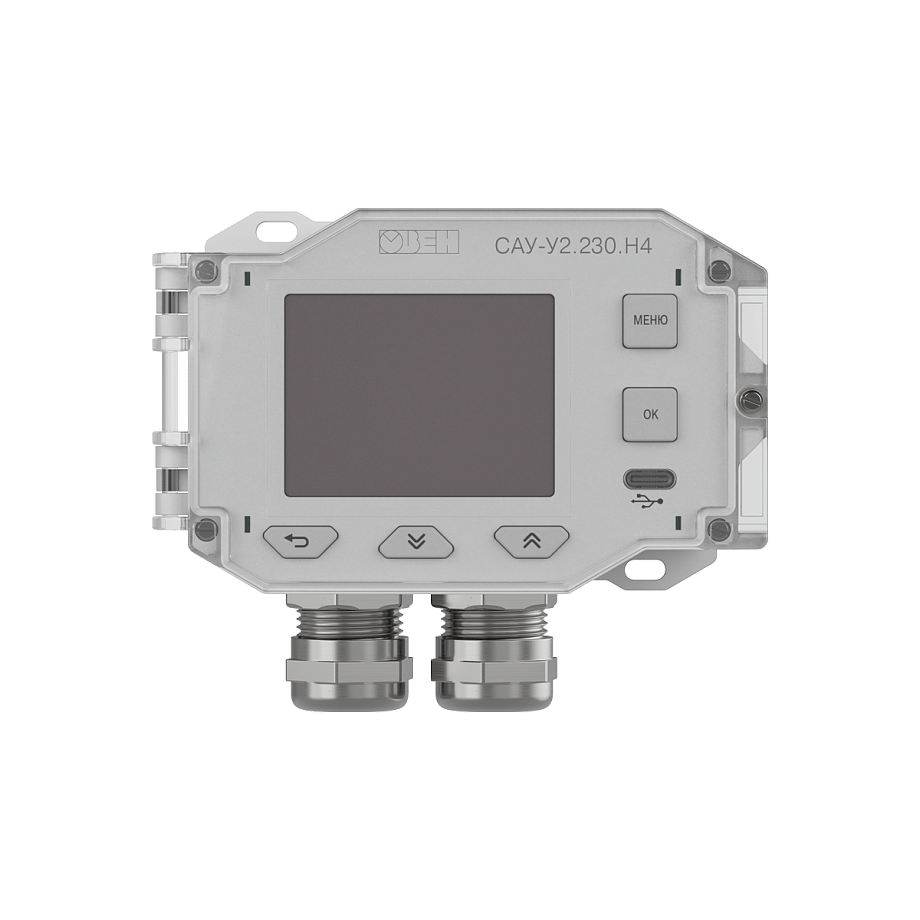

контроллер для управления насосами с RS-485 и USB ОВЕН САУ-У2

Прибор для создания систем автоматизации технологических процессов, связанных с контролем и поддержанием заданного уровня жидких веществ в различных резервуарах, емкостях, контейнерах и т. п., а также управления насосами.

Максимальное количество контролируемых уровней: 4
Типы датчиков: кондуктометрические, сухой контакт, датчики с токовым выходом
3 реле ~5 А, 220 В
Защита: IP54 (настенный), IP20 (на DIN-рейку), IP54 (в щит, со стороны лицевой панели)
Монтаж: настенный, на DIN-рейку (стандарт 4S), в щит

В закладки

14 945 руб. Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Контроллер для управления насосами ОВЕН САУ-У2 предназначен для создания систем автоматизации технологических процессов, связанных с контролем и поддержанием заданного уровня жидких веществ в различных резервуарах, емкостях, контейнерах и т. п., а также управления насосами.

Прибор обеспечивает контроль значения уровня рабочей среды или ее состояния (давления, температуры и/или других параметров) – до четырех параметров одновременно, с использованием четырех независимых каналов контроля и широкого спектра датчиков (сухой контакт, кондуктометрические датчики, датчики с токовым выходом).
Прибор может управлять работой исполнительных механизмов (насосами, электромагнитными клапанами и т. п.) – до трех одновременно.

В САУ-У2 реализованы 12 алгоритмов работ, существующих аналогичных приборов ОВЕН, а именно: САУ-М6, САУ-М7Е.

Особенности:

Работа со всеми типами датчиков уровня ОВЕН
Возможность инвертирования сигнала с датчиков
Два варианта питания: 220 В переменного тока или 24 В постоянного тока
Питание кондуктометрических датчиков переменным напряжением
Сигнализация об аварийном состоянии системы
Выбор исполнения корпуса: настенный, щитовой и DIN-реечный корпус.

Преимущества:

Простая настройка с лицевой панели. Более простая настройка прибора с лицевой панели по сравнению с предыдущими модификациями.
Удобная настройка через USB Type-C. Конфигурация прибора в Owen Configurator при подключении по USB или через интерфейс RS-485.
Контроль до четырех уровней. Контроль значений уровней рабочей среды или ее состояния – до четырех параметров одновременно.
12 встроенных алгоритмов работы. Выбор алгоритма под свою задачу.

Технические характеристики:

Параметр	Значение
Общие сведения
Диапазон переменного напряжения питания	от 100 до 264 В (230 В – номинальное значение)
Частота питающей сети	от 47 до 63 Гц (50 Гц–номинальное значение)
Диапазон постоянного напряжения питания	от 20 до 36 В (24 В – номинальное значение)
Потребляемая мощность, не более: - при номинальном напряжении питания переменного тока - при номинальном напряжении питания постоянного тока	12 ВА 9 Вт
Выходное напряжение встроенного источника питания 24 В	от 21,6 до 26,4 В
Максимальный суммарный ток нагрузки встроенного источника питания при подключении к нескольким входам прибора	100 мА
Типы подключаемых датчиков	кондуктометрические, сухой контакт, датчики с токовым выходом
Кондуктометрический вход
Количество кондуктометрических входов	4 шт.
Диапазон измерения сопротивления	от 0 до 500 кОм
Основная приведенная погрешность к диапазону измерения сопротивления	±5%
Напряжение возбуждения кондуктометрического датчика	5 В
Время измерения одного канала, не более	25 мс
Емкость электрода, не более	10 нФ
Токовый вход
Диапазон измерения тока	от 0 до 20 мА
Основная приведенная погрешность к диапазону измерения тока	±0,5%
Максимальный входной ток, не более	35 мА
Максимальное падение напряжения на входных клеммах	2,5 В
Встроенный нагрузочный резистор	есть
Сопротивление нагрузочного резистора	50 Ом
Выходы
Количество релейных выходных каналов	3 шт. (нормально-разомкнутые)
Номинальный ток нагрузки: –для цепи переменного тока –для цепи постоянного тока	5 А 3 А
Номинальное напряжение нагрузки: –для цепи переменного тока (50 Гц, cosφ>0,95) –для цепи постоянного тока	230 В 24 В
Максимальное напряжение нагрузки: –для цепи переменного тока (50 Гц, cosφ>0,95) –для цепи постоянного тока	250 В 30 В
Дискретность установки порогов срабатывания реле	1%
Интерфейсы
RS-485
Протокол обмена данными	Modbus RTU
Скорости обмена данными	9600, 14400, 19200, 38400, 57600, 115200 бит/с
Длина кабеля линии связи, не более	1200 м
USB-Device
Количество портов	1 шт.
Стандарт USB / тип разъема	USB2.0 / Type-C
Длина кабеля, не более	2 м
Протокол обмена данными (режим)	Modbus RTU (Slave)
Дисплей
Тип дисплея (тип матрицы)	Графический (IPS LCD)
Тип подсветки	Cветодиодная
Количество отображаемых цветов	65535
Диагональ	2,4“
Рабочая зона дисплея	49×36,7 мм
Разрешение	320×240 пикселей
Яркость	250 кд/м2
Контрастность	800:1
Угол обзора слева/справа/сверху/снизу	80/80/80/80°
Конструкция
Степень защиты корпуса: – САУ-У2.Х.Н4 – САУ-У2.Х.Щ12 – САУ-У2.Х.Д	IP54 IP54 (передняя панель), IP20 (с стороны клеммника) IP20
Масса в упаковке, не более	1000 г
Эксплуатация
Температура окружающего воздуха	-20…+50°C
Средняя наработка на отказ, не менее	50 000 ч
Средний (назначенный) срок службы, не менее	12 лет
Время наработки на отказ подсветки дисплея, не менее	50000 ч при температуре 25°C

Характеристики выходных элементов:

Параметр	Значение
Ток, коммутируемый контактами реле при напряжении не более 220 В (50 Гц) и сosφ > 0,4	≤ 3 А
Ток, коммутируемый контактами реле при напряжении не более 24 В	≤ 1 А

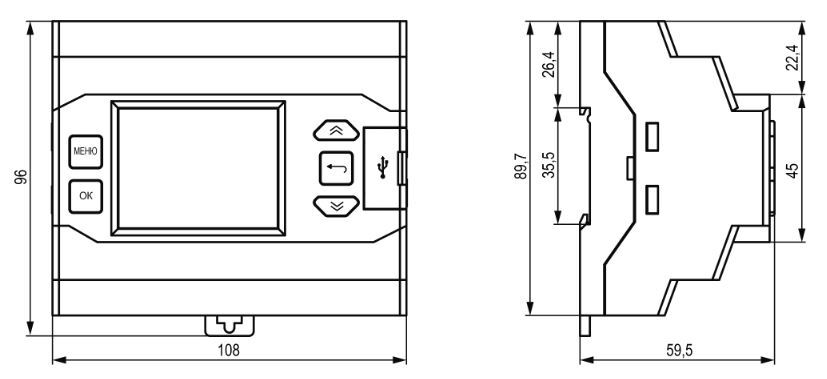

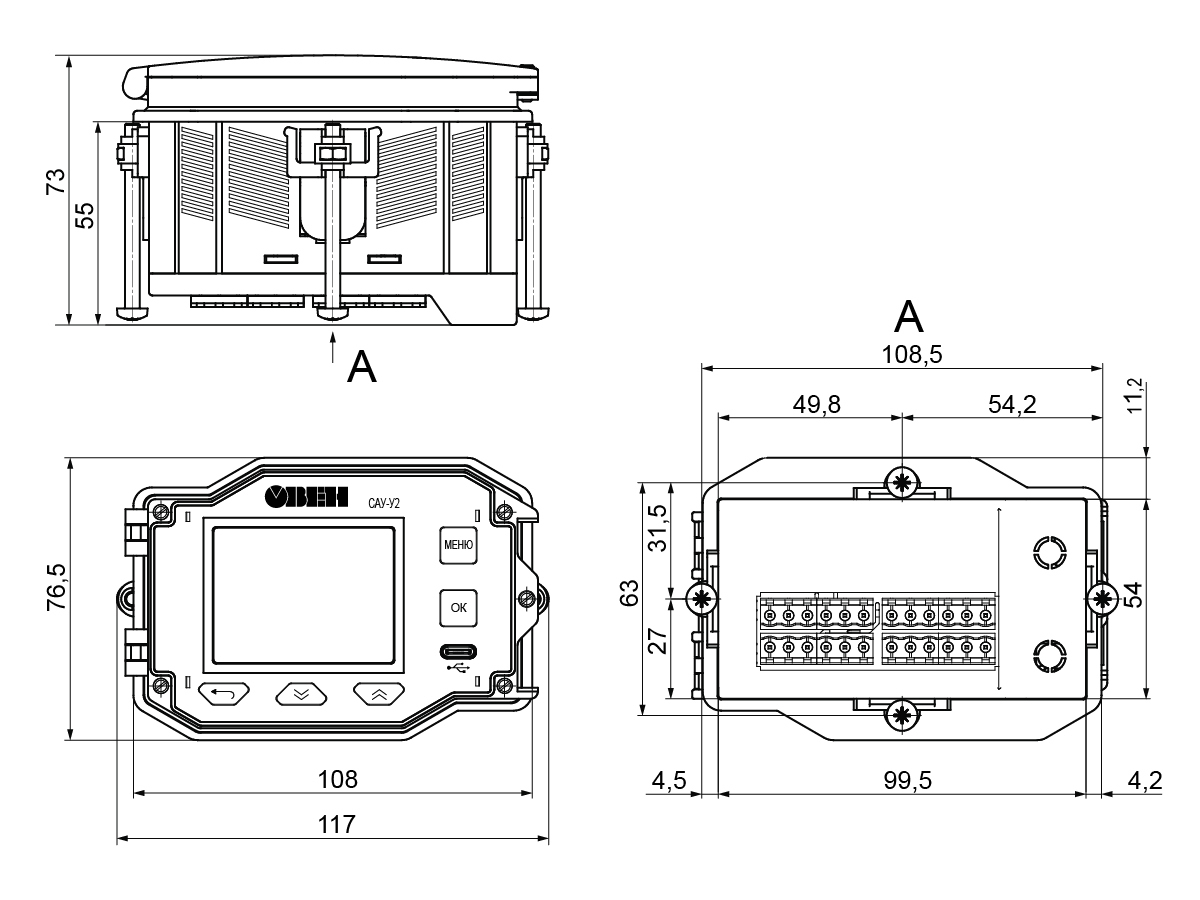

Габаритные размеры
Настенный Н4	DIN-реечный Д	Щитовой Щ12

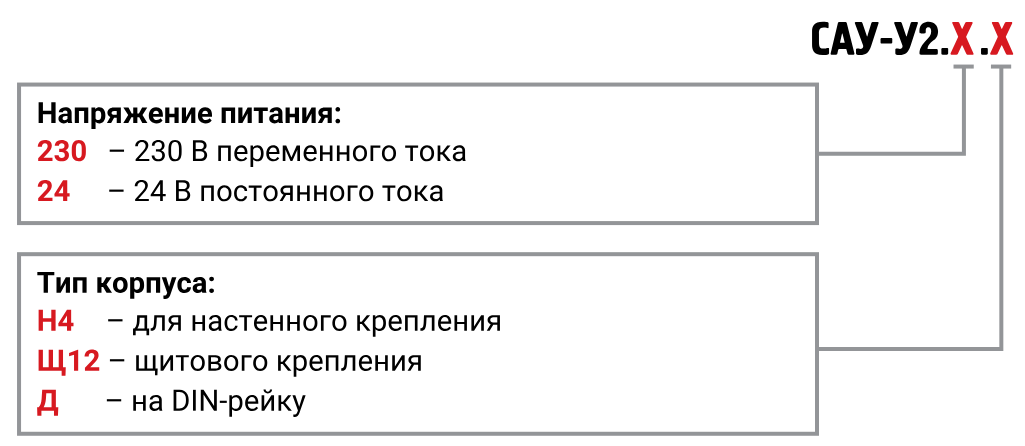

Модификации

Версия: 2025-12-24-СДГ

Артикул	Корпус	Питание	Срок поставки	Стоимость
Н4 Щ12 Д	=24 В ~220 В

Артикул	Корпус	Питание	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Корпус	Питание	Срок поставки	Стоимость
V73091	Н4	=24 В	1...2 недели	14945 руб. – +
V73092	Щ12	=24 В	1...2 недели	14945 руб. – +
V73093	Д	=24 В	1...2 недели	14945 руб. – +
V73094	Н4	~220 В	1...2 недели	14945 руб. – +
V73095	Щ12	~220 В	1...2 недели	14945 руб. – +
V73096	Д	~220 В	1...2 недели	14945 руб. – +
