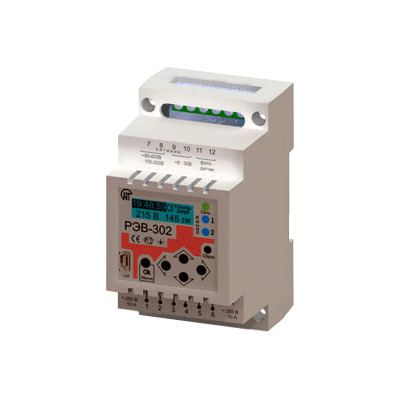

Многофункциональное реле РЭВ-302

Арт: G89277

Прибор для включения/отключения одной или двух нагрузок в предварительно установленные пользователем моменты времени с учетом сетевого напряжения и освещенности внешнего фотодатчика

Количество каналов: 2
Выход: 2 реле ~16 А, 250 В
Режимов работы: 8
Встроенный фотодатчик (0...9999 лк)
Монтаж: на DIN-рейку, стандарт 3S

В закладки

12 235 руб. Наличие: 1...2 недели

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Многофункциональное реле РЭВ-302 представляет собой микропроцессорное программируемое устройство и предназначено для включения/отключения одной или двух нагрузок в предварительно установленные пользователем моменты времени с учетом сетевого напряжения и освещенности внешнего фотодатчика

Особенности:

Технические характеристики:

Параметр	Значение
Напряжение сети переменного тока (клеммы 7-8)	90...420 В
Напряжение сети постоянного тока (клеммы 7-8)	100...300 В
Номинальное напряжение питания постоянное (клеммы 9-10)	8...30 В
Частота питающей сети	50/60 Гц
Внутренний предохранитель	Есть
Максимальное количество событий	5000
Погрешность хода часов	≤ 1 с/сутки
Резерв хода часов при отключении напряжения питания	≥ 10 лет
Погрешность установки	1 с
Погрешность выставления порогов срабатывания по напряжению	1 В
Погрешность измерения напряжения	≤ 1%
Погрешность измерения освещения до 200 люкс	≤ 10%
Погрешность измерения освещенности от 200 люкс	≤ 20%
Минимальное время коммутации контактов для реле времени	0,015 с
Минимальное время коммутации контактов для реле напряжения	0,035 с
Минимальное время коммутации контактов для фотореле	0,1 с
Диапазон установки нижнего порога срабатывания по напряжению Umin	90...416 В
Диапазон установки верхнего порога срабатывания по напряжению	90...420 В
Гистерезис нижнего порога напряжения	3...9 В
Гистерезис верхнего порога напряжения	3...9 В
Задержка отключения по U_min	От 0 с до 19 мин. 99 с
Задержка отключения по U_max	От 0 с до 19 мин. 99 с
Задержка повторного включения нагрузки	От 1 с до 19 мин. 99 с
Диапазон установок уровня освещенности	0...9999 люкс
Гистерезисы установки уровня освещенности	0...999 люкс
Задержка действий, если освещенность ниже порога	От 0 с до 99 мин 99 с
Задержка действий, если освещенность выше порога	От 0 с до 99 мин 99 с
Индикация срабатывания реле нагрузки	Есть
Сохранение уставок при пропадании сетевого и рез. питания	Есть
Память данных	≥ 10 лет
Подключение к компьютеру	USB
Длина кабеля фотодатчика в комплекте	2 м
Расстояние между прибором и фотодатчиком	≤ 20 м
Журнал событий	Год/месяц/неделя/сутки
Допустимая влажность без конденсата	90%RH
Степень защиты	IP20
Климатическое исполнение	УХЛ4
Потребляемая мощность (под нагрузкой)	≤ 3,0 ВА
Вес	≤ 0,150 кг
Габаритные размеры	90×52×66 мм
Диапазон рабочих температур	−20...+60°С
Температура хранения	−35...+70°С
Количество выходных реле (каналов)	2 шт
Число и вид контактов на каждый канал (перекидные)	1P
Монтаж	На DIN-рейку, стандарт 3S
Положение в пространстве	Произвольное

Характеристики выходных контактов
cos φ	Макс. ток при U ~250 В	Макс. мощн.	Макс. ток при U=24 В
1,0	16 А	4000 ВА	16 А
0,4	4 А	1000 ВА
Коммутационный ресурс выходных контактов: - механический ресурс - электрический ресурс ~16 А 250 В - электрический ресурс =16 А 24 В - электрический ресурс ~4 А 250 В (cos φ = 0,4)			10 000 000 раз ≥ 100 000 раз ≥ 30 000 раз ≥ 100 000 раз

Габаритные размеры

Версия: 2019-11-14-КВА
