Пневматический клапан трехходовой двустороннего действия с угловым поршнем ПК32-2

Пневматический клапан трехходовой универсальный 3/2 двустороннего действия с поршнем для управления потоком рабочей среды в трубопроводе

Рабочая среда: пар, вода, горячая вода, спирт, воздух, инертные газы, масла, слабые кислоты, слабые щелочи
Управляющая среда: воздух, нейтральные газы
Максимальная вязкость рабочей среды: 600 мм²/с
Температура рабочей среды: −20...+180°С
Рабочее давление: 0...1,6 МПа
Управляющее давление: 0,3...0,8 МПа
Диаметр условного прохода: 15...50 мм
Материал корпуса: нержавеющая сталь
Материал привода: нержавеющая сталь
Материал уплотнения: PTFE
Монтажное положение: универсальное
Присоединение: резьбовое G½"...G2"
Присоединение воздуховодов: ⅛"
Пневмопривод в комплекте

Является аналогом:

Производитель	Burkert	REGADA	Donjoy
Модель/серия	2002, 2006	3VM32RD	VJZ

В закладки

от 16 185 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (6)
Все модификации ()
Отзывы (0)

Пневматический клапан трехходовой универсальный 3/2 двустороннего действия с поршнем ПК32-2 для управления потоком рабочей среды в трубопроводе

Особенности:

Клапан универсальный трехходовой 3/2 двустороннего действия с пружиной
Клапан имеет универсальную конструкцию, может работать как переключающий, нормально закрытый или нормально открытый
Пневмопривод в комплекте
Высокая пропускная способность

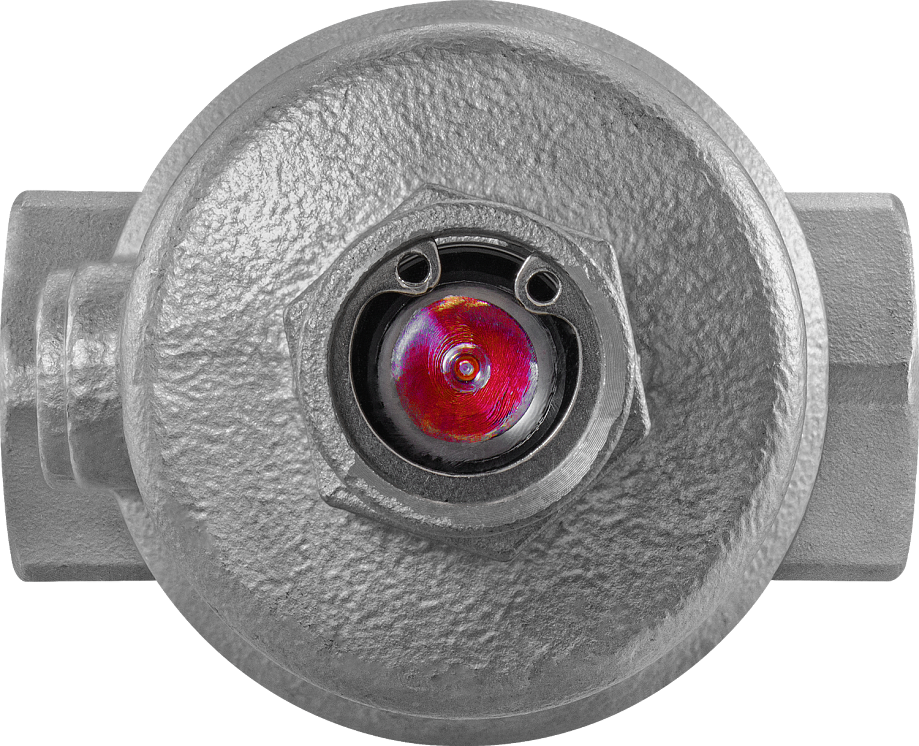

Индикатор состояния клапана (красный шток поднят, когда поршень поднят, см. фото)
Монтажное положение: универсальное
Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
Бесшумная работа
Долгий срок службы
Для защиты клапана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием клапана
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков

Принцип действия и область применения:

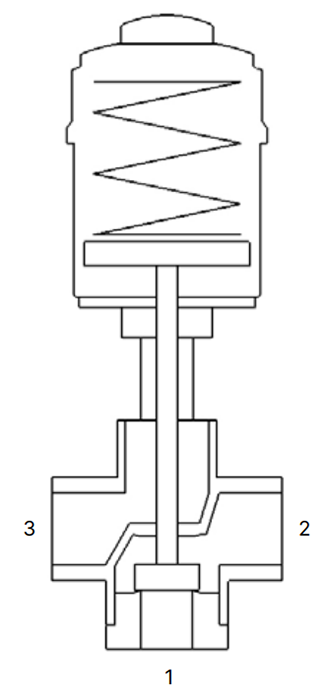

ПК32-2 представляет собой пневматический клапан с тремя входами и поршнем, который поднимается при подаче управляющего давления в первый порт клапана и опускается при подаче управляющего давления во второй порт клапана.

Трехходовые клапаны устанавливаются на соединении входов нескольких трубопроводов (входы 1, 2 и 3) и позволяют пропускать поток рабочей среды в разных направлениях. Трехходовой клапан ПК32-2 имеет универсальную конструкцию и в зависимости от схемы подключения портов может работать как переключающий, нормально закрытый или нормально открытый

Технические характеристики:

Параметр	Значение
Рабочая среда	Пар, вода, горячая вода, спирт, воздух, инертные газы, масла, слабые кислоты, слабые щелочи
Максимальная вязкость рабочей среды	600 мм²/с
Материал	Корпуса клапана: нержавеющая сталь Корпуса привода: нержавеющая сталь Уплотнения: PTFE
Температура рабочей среды клапана	−20...+180°С
Температура эксплуатации	−10...+60°C
Рабочее давление среды	0...1,6 МПа
Управляющая среда	Воздух, нейтральные газы
Управляющее давление	0,3...0,8 МПа
Диаметр условного прохода	15...50 мм
Присоединение	Резьбовое G½"...G2"
Присоединение воздуховодов	⅛"

Модификации:

Обозначение	Ду, мм	Внутр. диаметр привода, мм	Kv, м³/ч		Присоединение			Мах рабочее давление среды, МПа	Вес, г
Обозначение	Ду, мм	Внутр. диаметр привода, мм	1→2	2→3	Клапана	Воздуховодов	Индикатора	Мах рабочее давление среды, МПа	Вес, г
ПК32-2-050х015 GSP	15	50	7	5	½"	⅛"	¼"	1,6	1056
ПК32-2-050х020 GSP	20	50	9	6	¾"			1,6	1127
ПК32-2-050х025 GSP	25	50	17	11	1"			1,6	1555
ПК32-2-063х032 GSP	32	63	32	21	1¼"			1,6	2647
ПК32-2-063х040 GSP	40	63	35	24	1½"			1,6	3098
ПК32-2-063х050 GSP	50	63	51	35	2"			1,6	4066

Расшифровка обозначения на примере клапана ПК32-2-050х015 XYZ:
ПК32 – модель клапана.
2 – тип клапана: двустороннего действия.
050 – внутренний диаметр привода.
015 – Ду, мм (диаметр условного прохода).
X – присоединение: G – трубная резьба.
Y – материал корпуса клапана: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.

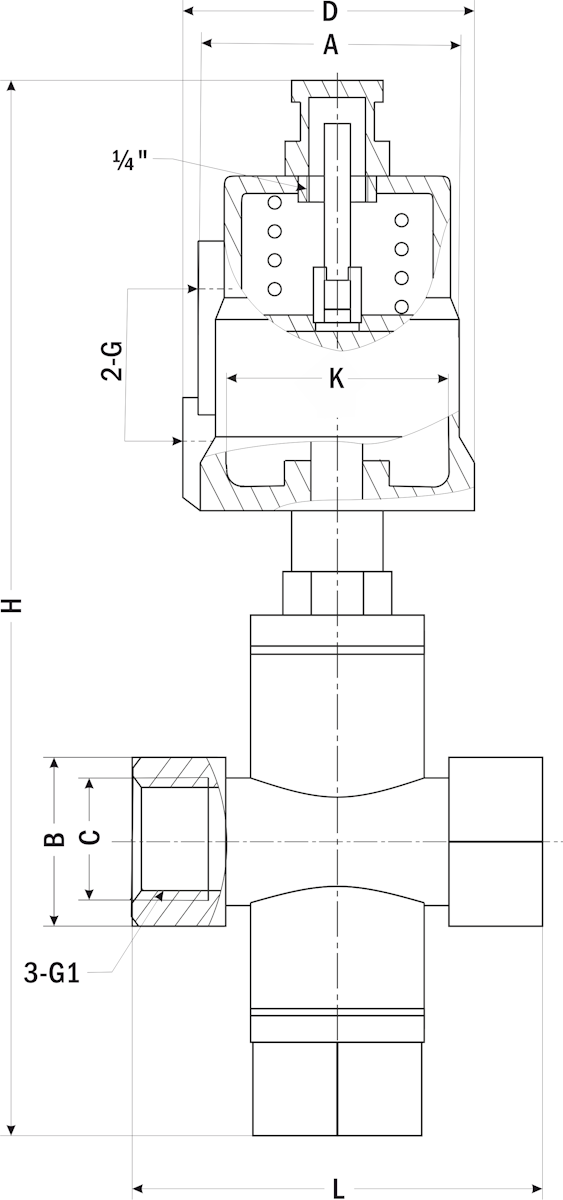

Габаритные размеры

Модель	G1	G	Размеры, мм
Модель	G1	G	Внутр. диаметр привода, К	A	B	С	H	L	D
ПК32-2-050х015 GSP	½"	⅛"	50	55	26	19	228	74	62
ПК32-2-050х020 GSP	¾"		50	55	31	24	230	74	62
ПК32-2-050х025 GSP	1"		50	55	40	30	250	92	62
ПК32-2-063х032 GSP	1¼"		63	70	51	39	316	121	78
ПК32-2-063х040 GSP	1½"		63	70	54	45	318	120	78
ПК32-2-063х050 GSP	2"		63	70	68	57	334	139	78

Версия: 2026-09-01-СДГ

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	01.09.2026	0.81 Мб
