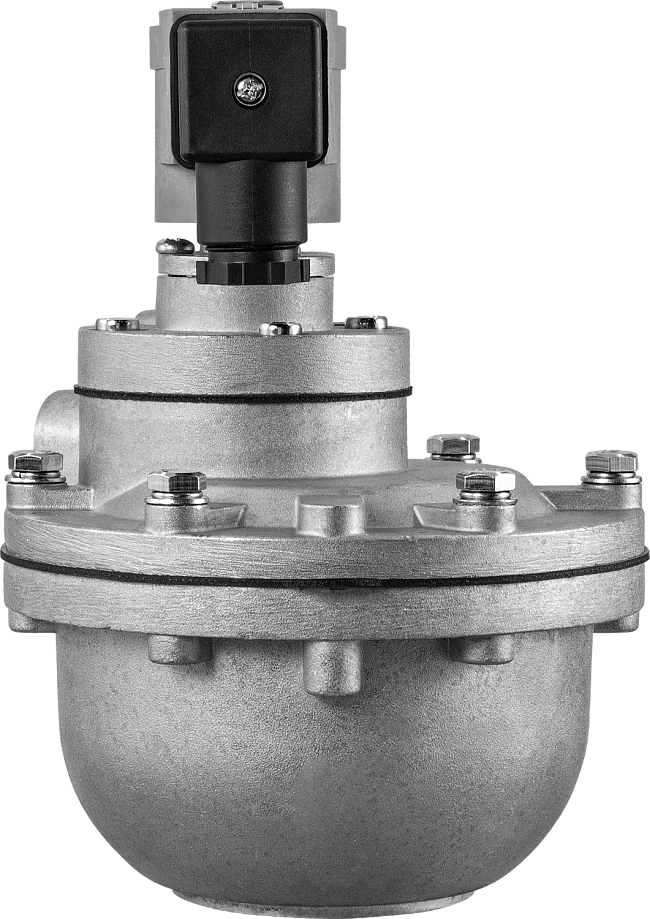

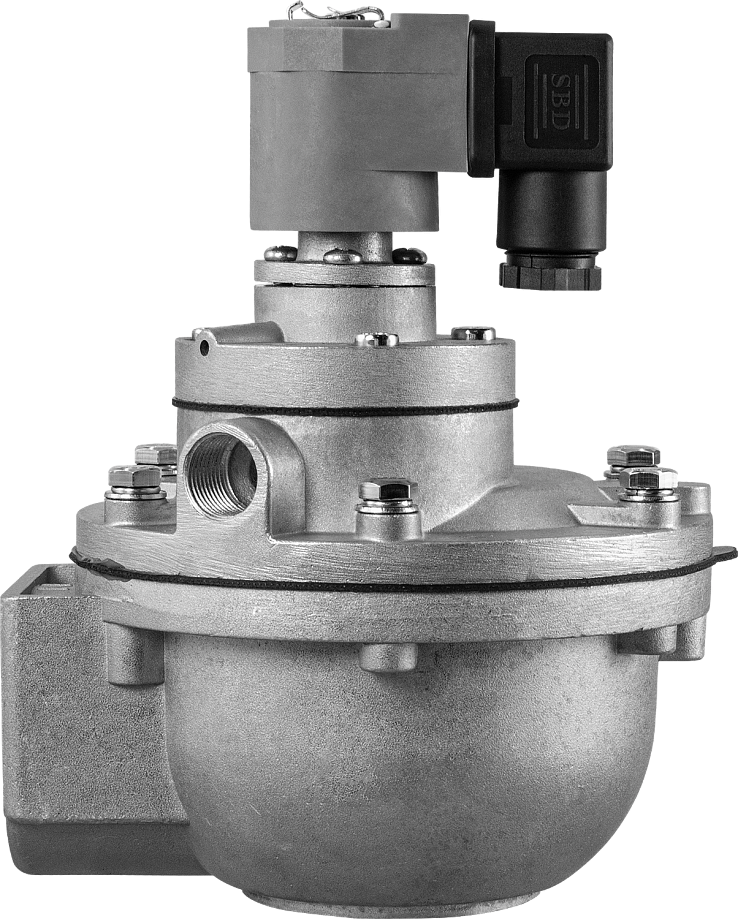

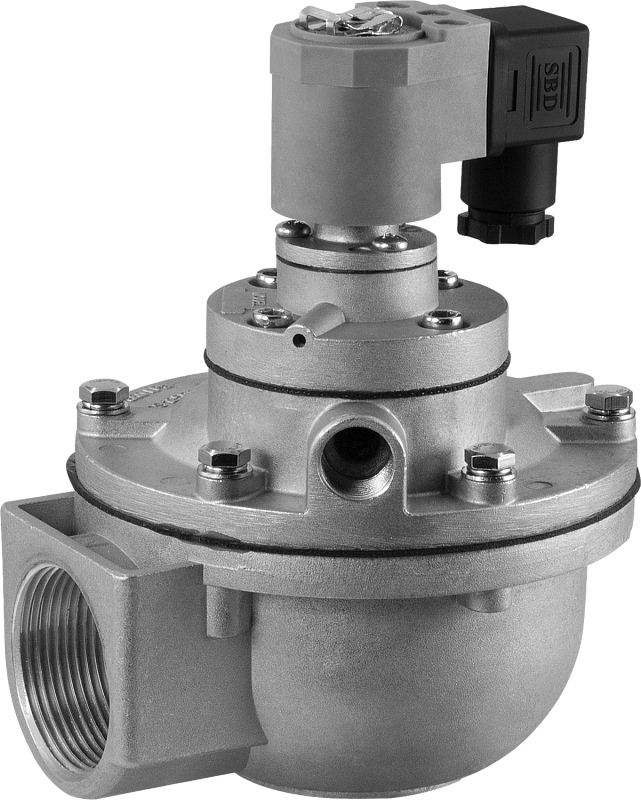

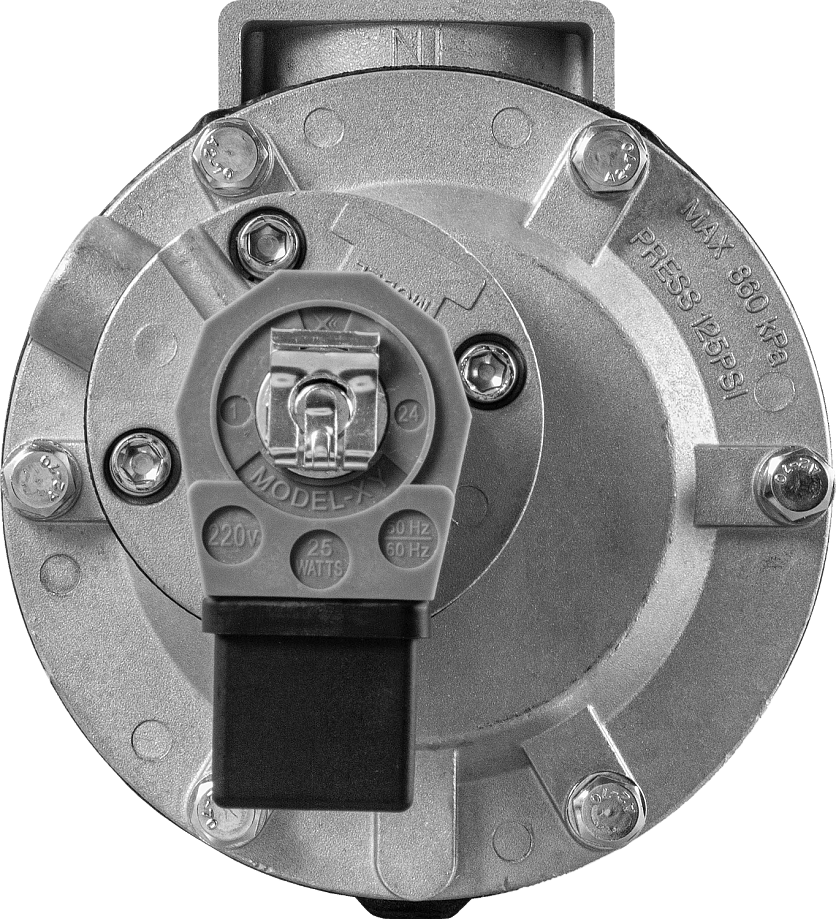

Клапаны нормально закрытые AR-RMF-Z-35P, AR-RMF-Z-45P

Клапаны соленоидные нормально закрытые непрямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

Рабочая среда: воздух
Температура рабочей среды: −5...+55°С
Рабочее давление: 0,3...0,8 МПа
Диаметр условного прохода: 40 мм
Материал корпуса: алюминий
Материал уплотнения: NBR
Присоединение: резьбовое G1½"
Импульсный клапан мембранного типа для систем пылеудаления

В закладки

от 4 497 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (14)
Все модификации ()
Отзывы (0)

Клапаны соленоидные нормально закрытые непрямого действия с диафрагмой AR-RMF-Z-35P, AR-RMF-Z-45P предназначены для управления потоком рабочей среды в трубопроводе
Особенности:

Высокая пропускная способность благодаря угловой конструкции
Аналог клапанов GOYEN

Принцип действия и область применения:

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.

Импульсные клапаны предназначены для высокоцикличных систем очистки воздуха (циклонных рукавных фильтров) с большой пропускной способностью для создания импульса давления воздуха на выхлоп. Клапаны подают воздух в течение очень короткого времени в виде сильного удара. Клапаны имеют высокую пропускную способность благодаря угловой конструкции и минимальное время открытия и закрытия.
Для управления клапанами необходимо реле времени.

Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.

Технические характеристики:

Параметр		Значение
Рабочая среда		Воздух
Материал	Корпуса	Алюминий
	Уплотнения	NBR
Температура рабочей среды		−5...+55°С
Рабочее давление		0,3...0,8 МПа
Диаметр условного прохода		40 мм
Присоединение		Резьбовое G1½"
Катушка		SB461, IP65	ASEx542, IP65
Питание		~220 В,~110 В, ~24 В, =24 В, =12 В
Мощность		25 ВА (AC), 20 Вт (DC)	13 ВА (AC), 15 Вт (DC)

Модификации:

Обозначение	Ду, мм	Дэф, мм	Kv, м³/ч	Присоединение	Pmin, МПа	Pmax, МПа	Вес, г
AR-RMF-Z-35P-40/35-1.1/2-GAN	40	35	35	1½"	0,3	0,8	1020
AR-RMF-Z-45P-40/45-1.1/2-GAN	40	45	44	1½"	0,3	0,8	1430

Расшифровка обозначения на примере клапана AR-RMF-Z-35P-40/35-1.1/2-XYZ:
AR-RMF-Z-35P – модель клапана.
40 – диаметр условного прохода в мм.
35 – эффективный диаметр в мм.
1.1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: А – алюминий.
Z – материал уплотнения: N – NBR.

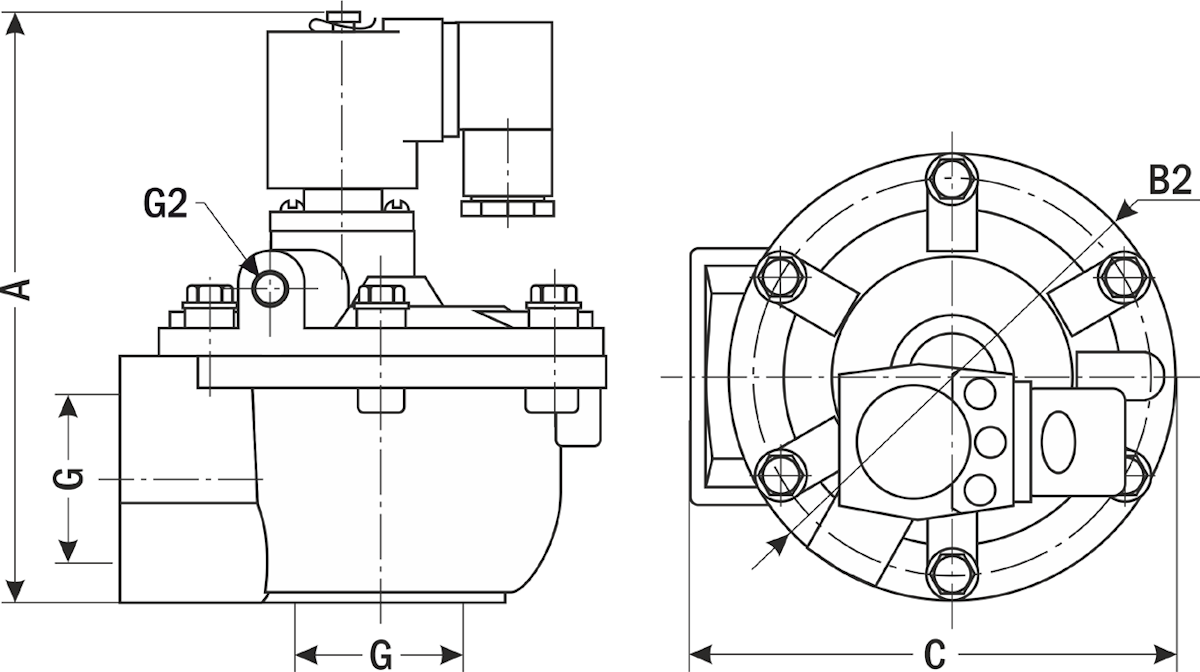

Габаритные размеры

Размер, мм	AR-RMF-Z-35P	AR-RMF-Z-45P
А	142	175
В2	111	125
С	120	138
G	1½"	1½"
G2	⅛"	⅜"

Версия: 2024-10-12-КВА
