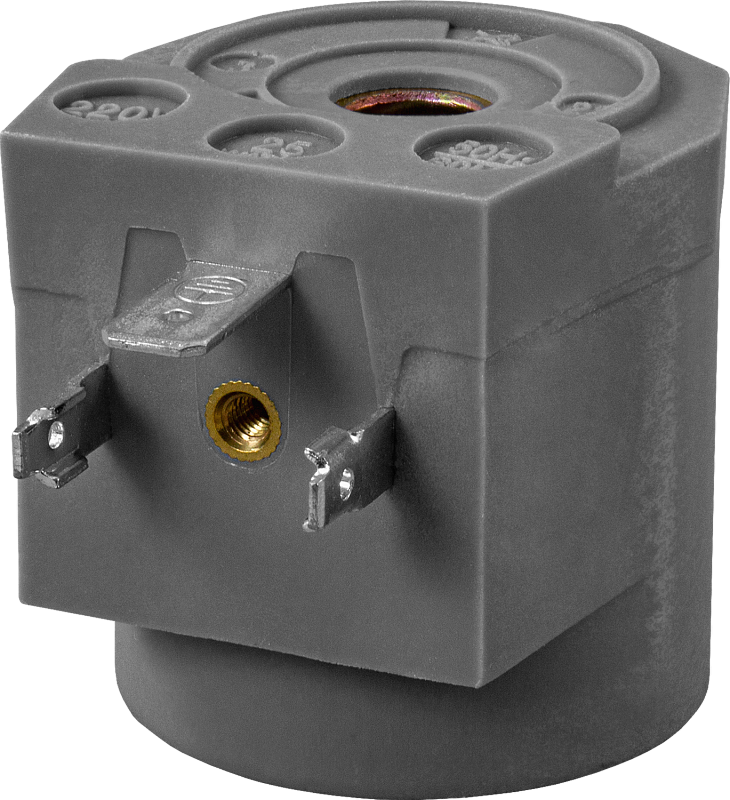

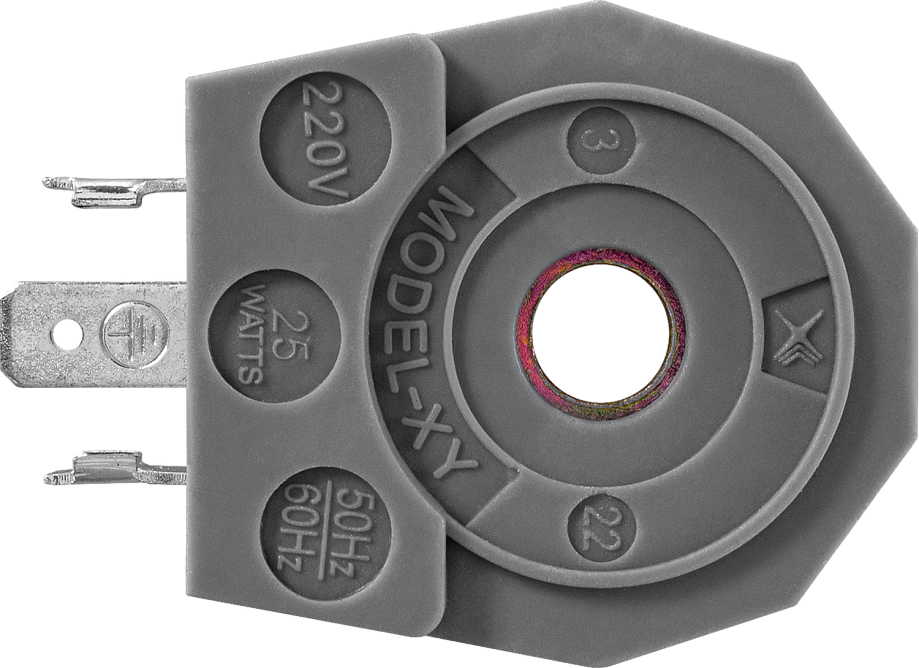

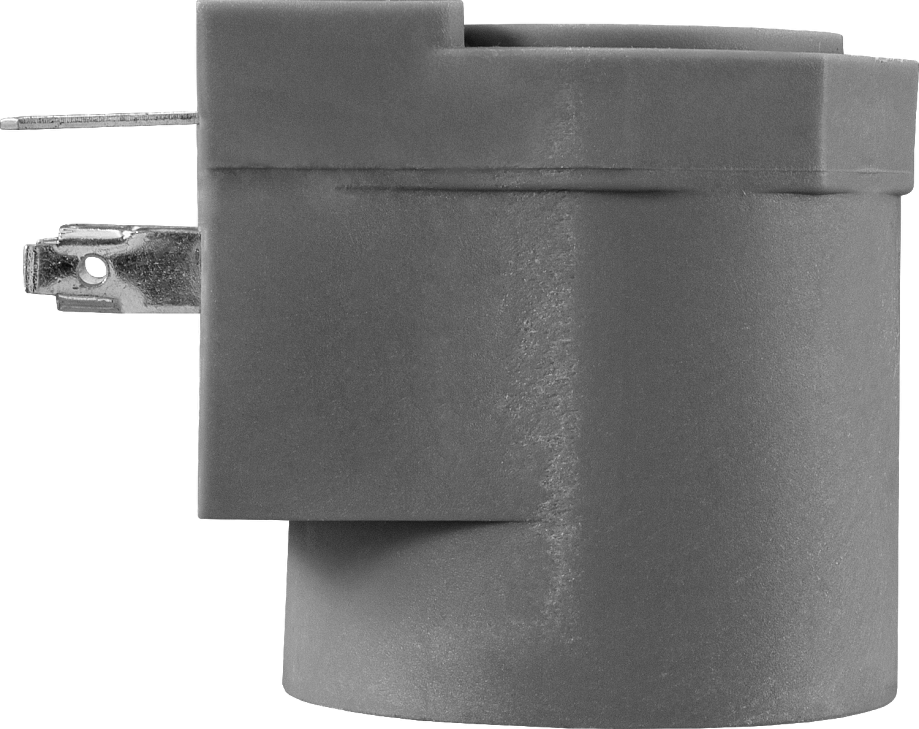

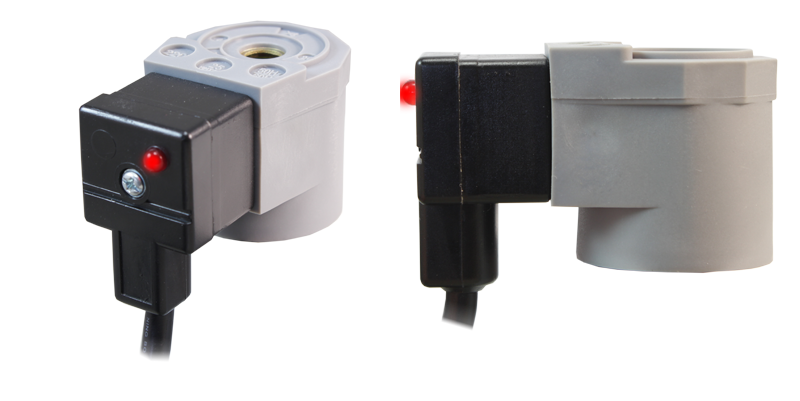

Катушка SB461

Катушка к клапанам AR-RMF-Z, AR-RMF-Y, AR-RMF-DD. Подходит к моделям клапана AR-RMF-Z: AR-RMF-Z-15М, AR-RMF-Z-20М, AR-RMF-Z-20P, AR-RMF-Z-25P, AR-RMF-Z-35P, AR-RMF-Z-45P, AR-RMF-Z-50S, AR-RMF-Z-62S, AR-RMF-Z-76S

Размер посадочного отверстия: ∅ 12×H35,5 мм
Потребляемая мощность: ~25 ВА/=20 Вт
Управляющее напряжение: ~220 В, ~110 В, ~24 В, (~12 В с коннектором SB211), =24 В, =12 В
Класс нагревостойкости и изоляции катушки: 180°C (класс H)

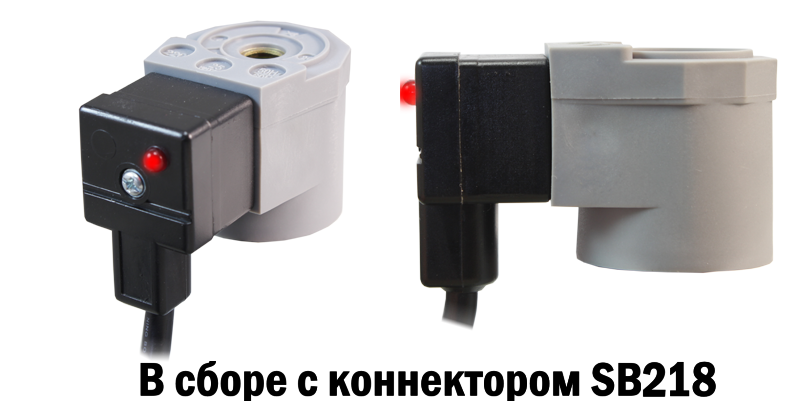

Степень пылевлагозащиты: IP65 (IP68 с коннектором SB218)
Присоединение: DIN 43650A

В закладки

от 987 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (5)
Все модификации ()
Отзывы (0)

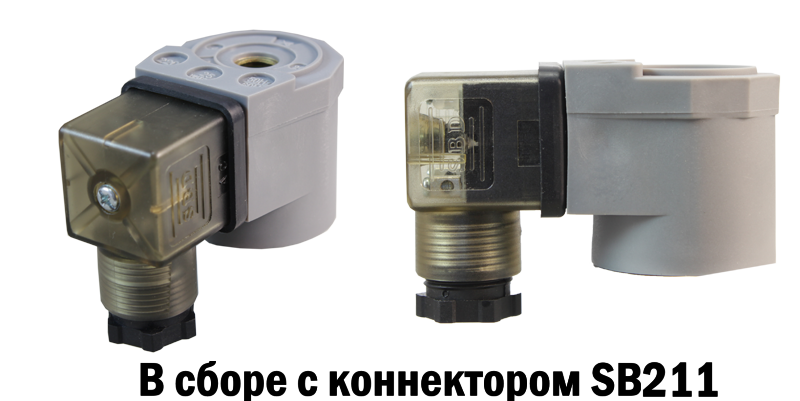

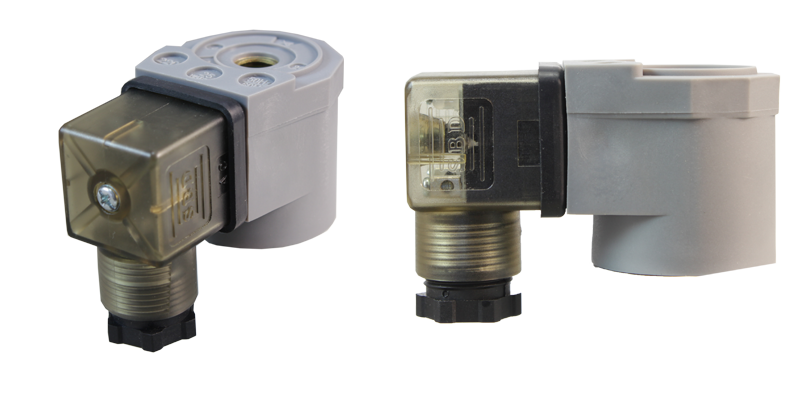

Катушкой с питанием постоянным током можно управлять переменным током, используя коннектор SB211 со встроенным выпрямителем ~(6…220) В, =(6…220) В, который преобразует переменный ток в постоянный того же значения (к примеру, ~12 В в =12 В) прямо на катушке соленоидного клапана или другого устройства

Технические характеристики:

Параметры	Значение
Размер посадочного отверстия	∅ 12×H35,5 мм
Потребляемая мощность	~25 ВА/=20 Вт
Управляющее напряжение	~220 В, ~110 В, ~24 В, (~12 В с коннектором SB211) =24 В, =12 В
Класс нагревостойкости и изоляции катушки	180°C (класс H)
Степень пылевлагозащиты	IP65 (IP68 с коннектором SB218)
Присоединение коннектора	DIN 43650A

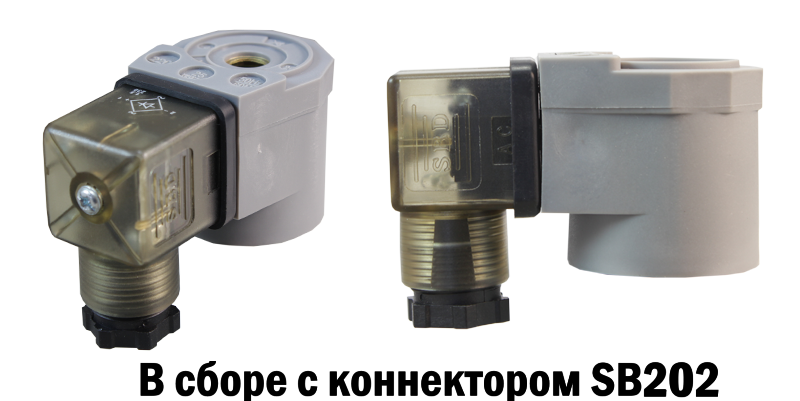

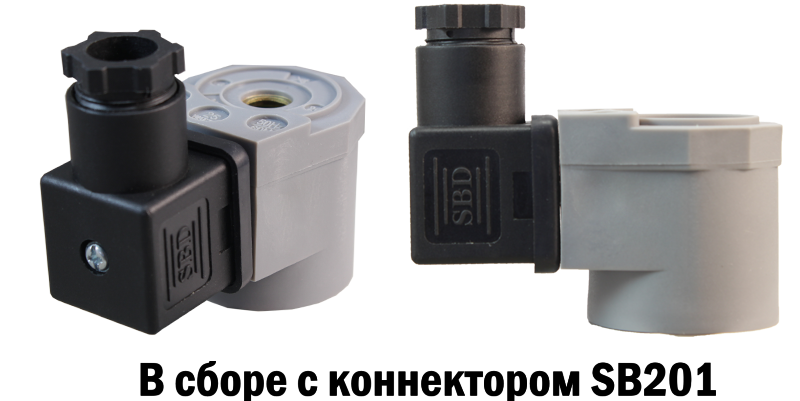

Тип коннектора	SB201, SB202, SB211 (со встроенным выпрямителем), SB218
Габаритные размеры	41×37×43 мм
Вес	130 г

Таблица сопротивлений
Управляющее напряжение	~220 В	~110 В	~24 В	=24 В	=12 В
Сопротивление	620 Ом	620 Ом	7,4 Ом	30 Ом	6,6 Ом

Габаритные размеры

Версия: 2026-10-22-СДГ

Артикул	Питание, В	Срок поставки	Стоимость
~220 ~110 ~24 =24 =12

Артикул	Питание, В	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Свойства	Срок поставки	Стоимость

Артикул	Питание, В	Срок поставки	Стоимость
W04703	~220	Со склада	987 руб. – +
W04704	~110	Со склада	1087 руб. – +
W04705	~24	Со склада	1087 руб. – +
W04706	=24	Со склада	1087 руб. – +
W04707	=12	Со склада	1087 руб. – +

Артикул	Питание, В	Срок поставки	Стоимость
W04703	~220	Со склада	987 руб. – +
W04704	~110	Со склада	1087 руб. – +
W04705	~24	Со склада	1087 руб. – +
W04706	=24	Со склада	1087 руб. – +
W04707	=12	Со склада	1087 руб. – +
