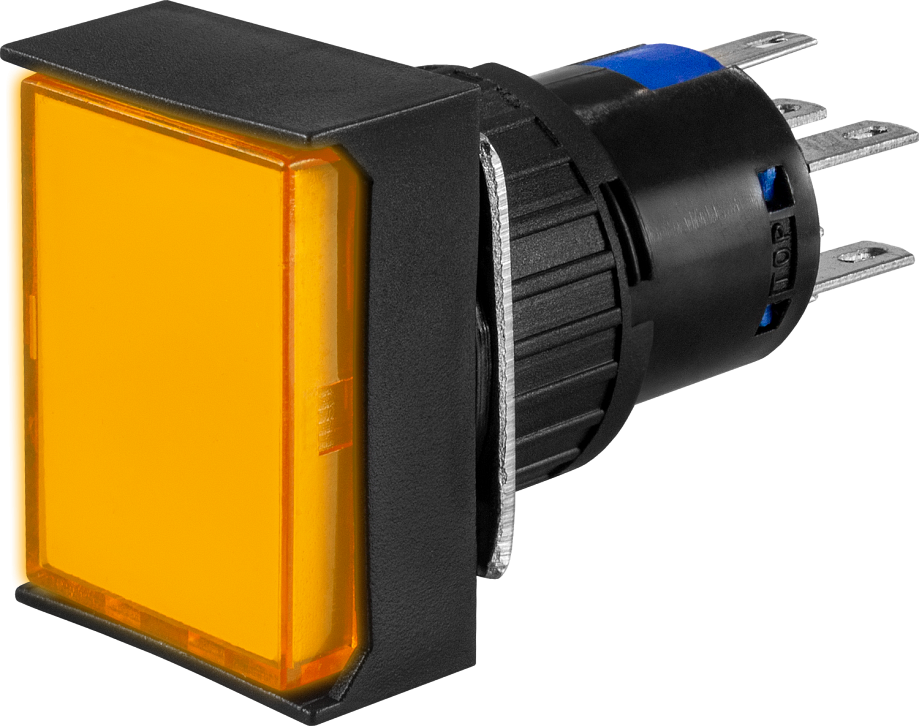

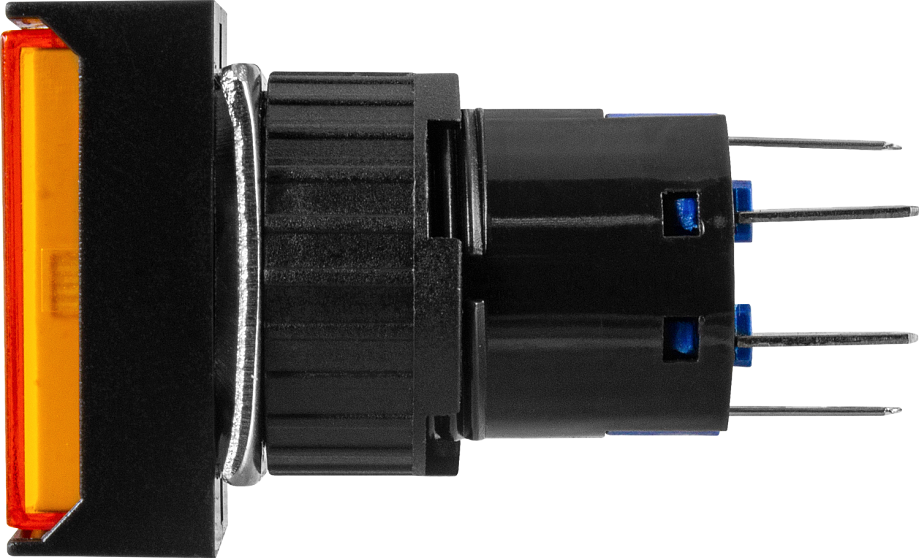

Кнопка моноблочная 16 мм с подсветкой ARG1-16AHP

Устройство для включения/отключения различного оборудования

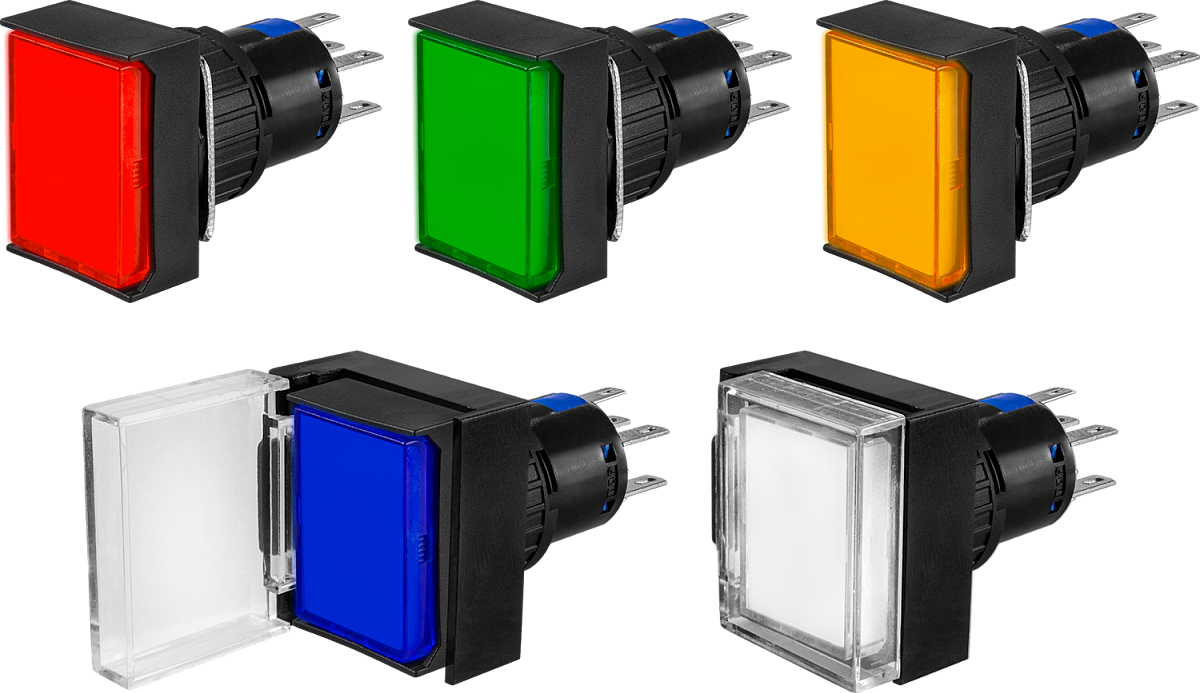

Цвет: красный, зеленый, желтый, синий, белый
Контакты: 1 переключающий или 2 переключающих
Коммутационная способность: ~3 А, 250 В
Диаметр монтажного отверстия: 16 мм
Подсветка (≅220 В или ≅24 В)
С фиксацией или без фиксации
Материал: пластмасса
Степень пылевлагозащиты IP42 (со стороны лицевой панели)
Защитная крышка (опция)
Присоединение: пайка, плоские изолированные разъемы или коннектор ПИН-16П-8/8

-->

В закладки

от 203 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (54)
Все модификации ()
Отзывы (1)

Кнопка с подсветкой ARG1-16AHP предназначена для включения/отключения различного оборудования.
Прежнее название кнопки: AR-SD16-CFD. Прежнее названии модификации с защитной крышкой: AR-SD16-CFDFG.

Особенности:

Монтаж в плоские панели толщиной до 5...7 мм, фиксация стопорной гайкой
Компактный моноблочный корпус, обеспечивающий простоту монтажа
Для предотвращения непреднамеренного нажатия кнопки рекомендуется использовать модификацию с защитной крышкой КЗП-16Н.

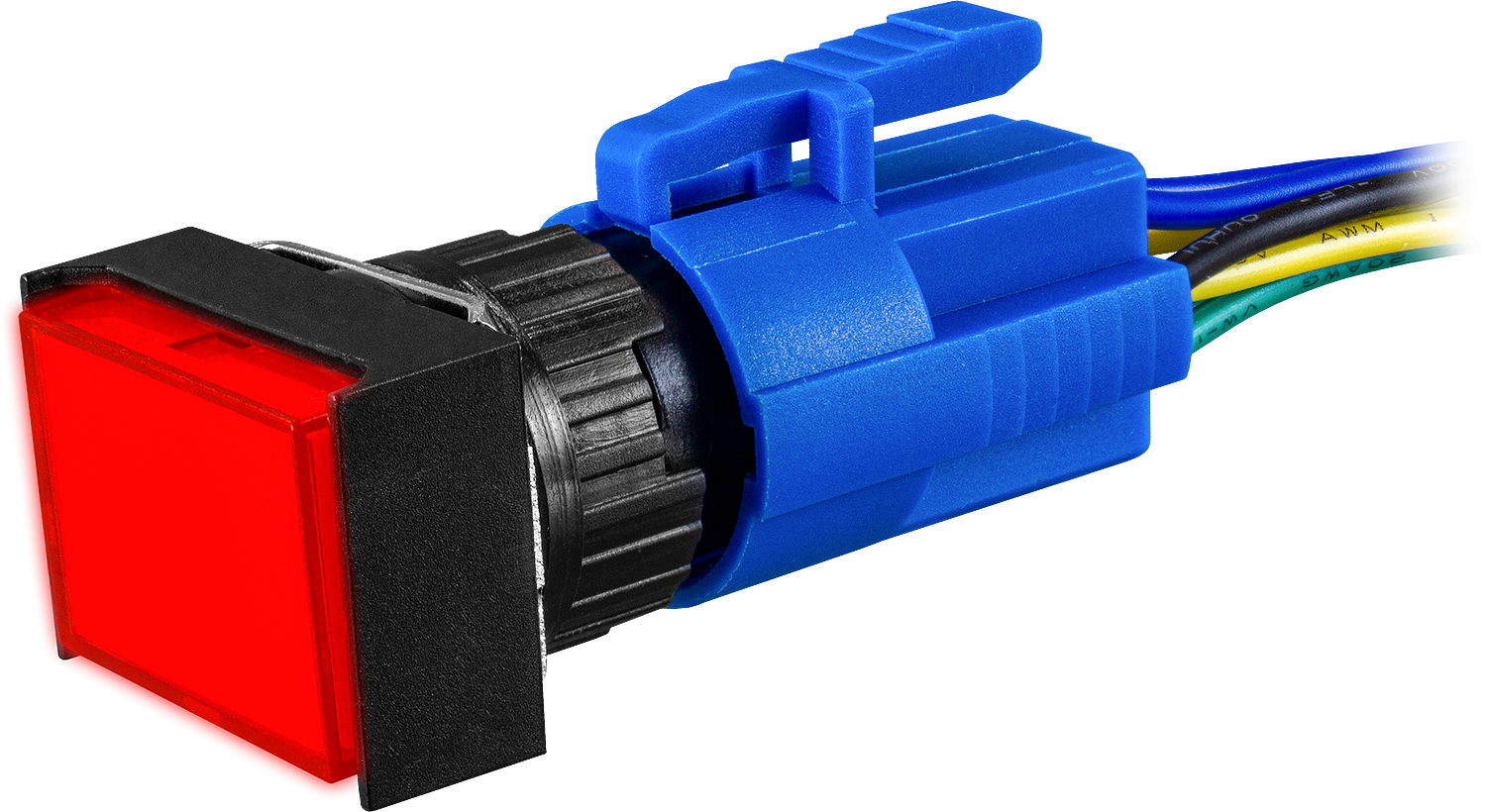

Для быстрого и удобного подключения без пайки рекомендуется использовать коннектор ПИН-16П-8/8

Технические характеристики:

Параметр	Значение
Параметр	Без защитной крышки	С защитной крышкой
Цвет	Красный, зеленый, желтый, синий, белый
Исполнение	С фиксацией или без фиксации
Коммутационная способность	~3 А, 250 В
Присоединение	Пайка или плоские изолированные разъемы НПИ-М2-0528
Питание подсветки	≅ 220 В или ≅ 24 В
Материал корпуса и нажимной части	Пластмасса
Монтаж	В отверстие панели
Диаметр монтажного отверстия	16 мм
Толщина панели	≤ 7 мм	≤ 5 мм
Сечение присоединяемых проводов	≤ 2,5 мм²
Степень пылевлагозащиты*	IP42
Габаритные размеры выступающей части	24×18×9 мм	26×24×15 мм
Максимальные габаритные размеры	24×18×39 мм	26×24×42 мм
Монтажная глубина**	30 мм	27 мм
Вес	8 г	12 г

* Со стороны лицевой панели.

** Без учета ответных разъемов.

Модификации:

Модификация	Исполнение	Особенность	Контакты	Цвет (*)	Питание подсветки
ARG1-16AHP-M001-U-*220	без фиксации	без защитной крышки	1 переключающий	R: Красный G: Зеленый Y: Желтый B: Синий W: Белый	220 – ≅ 220 В 24 – ≅ 24 В
ARG1-16AHP-MC001-U-*220	без фиксации	с защитной крышкой	1 переключающий
ARG1-16AHP-L002-U-220 ARG1-16AHP-M002-U-220	с фиксацией без фиксации	без защитной крышки	2 переключающих
ARG1-16AHP-LC002-U-220 ARG1-16AHP-MC002-U-220	с фиксацией без фиксации	с защитной крышкой	2 переключающих

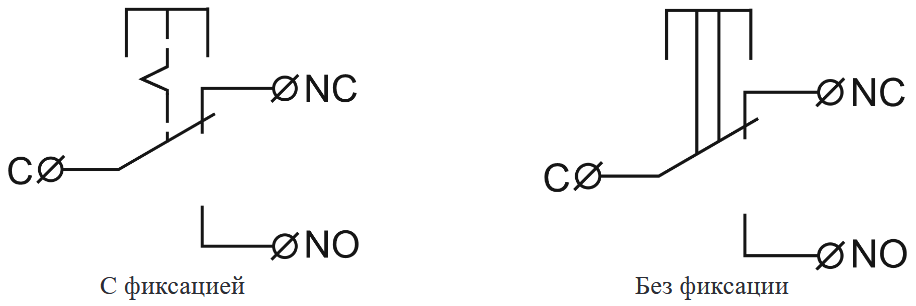

Схема работы и подключения

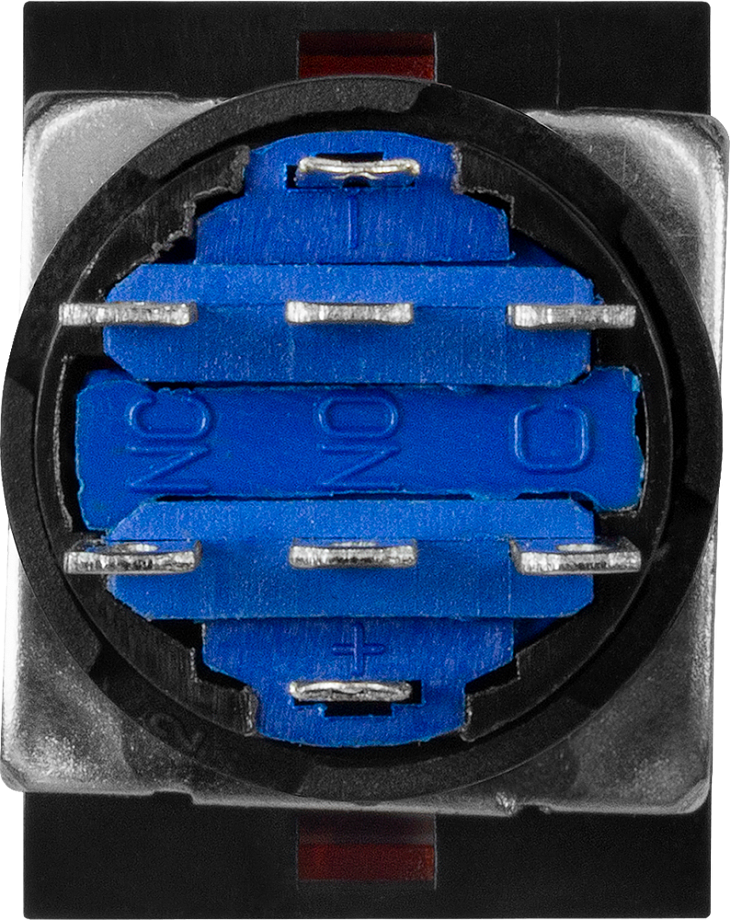

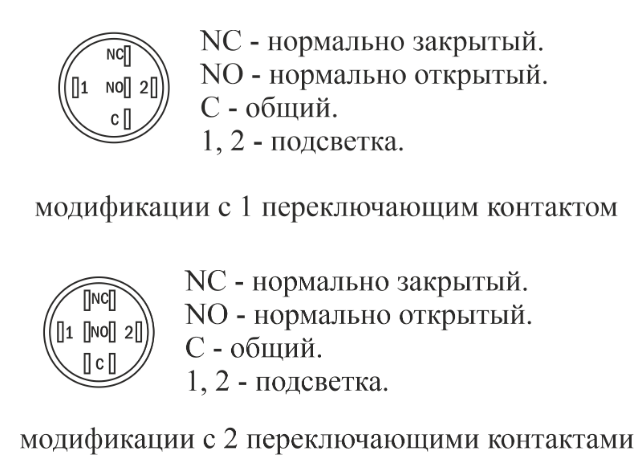

Схема расположения контактов

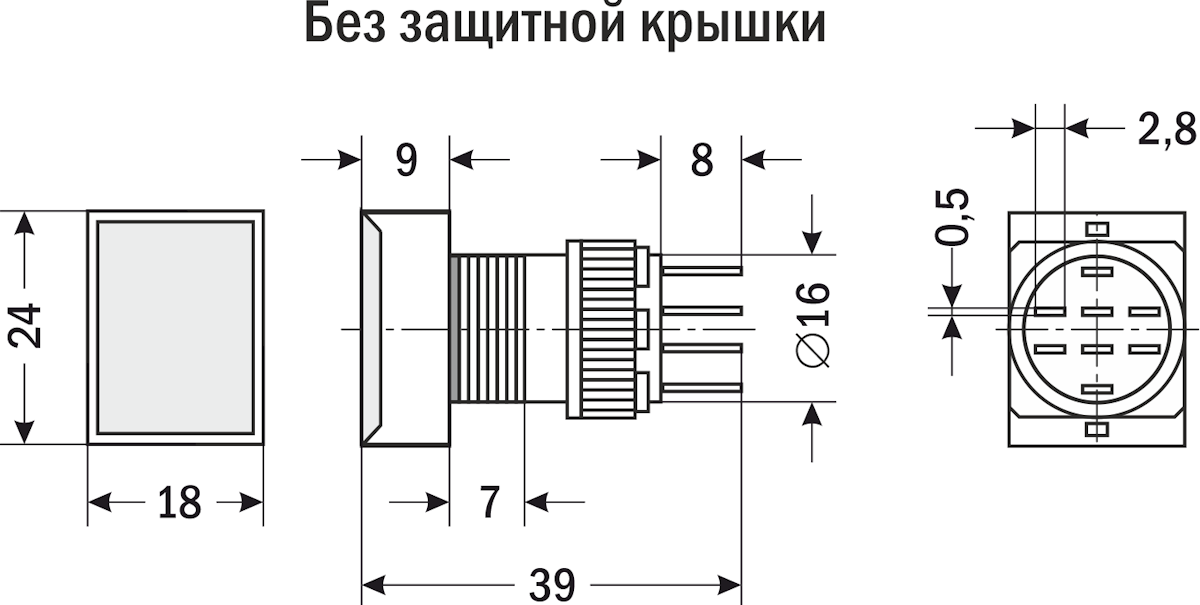

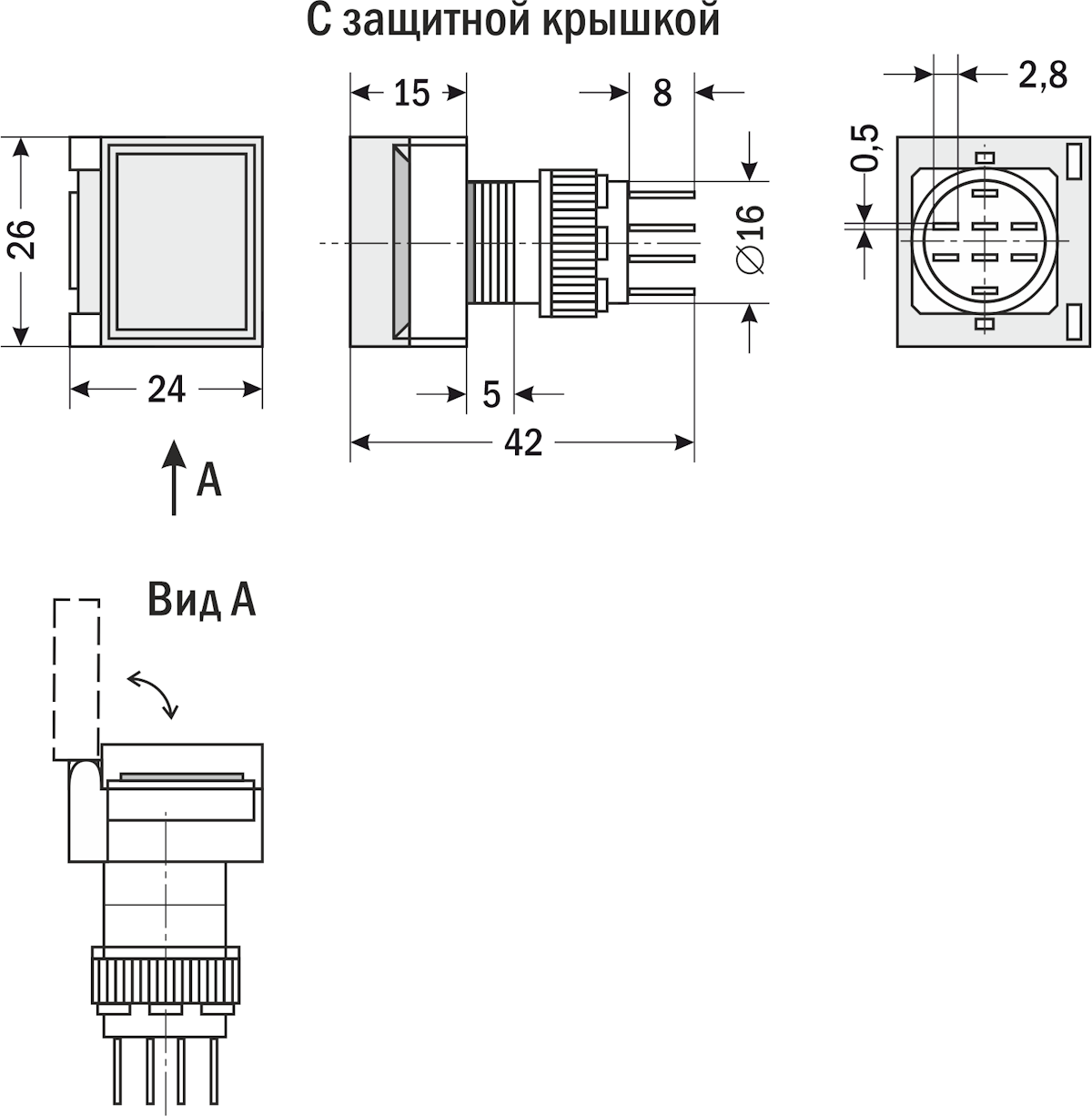

Габаритные размеры

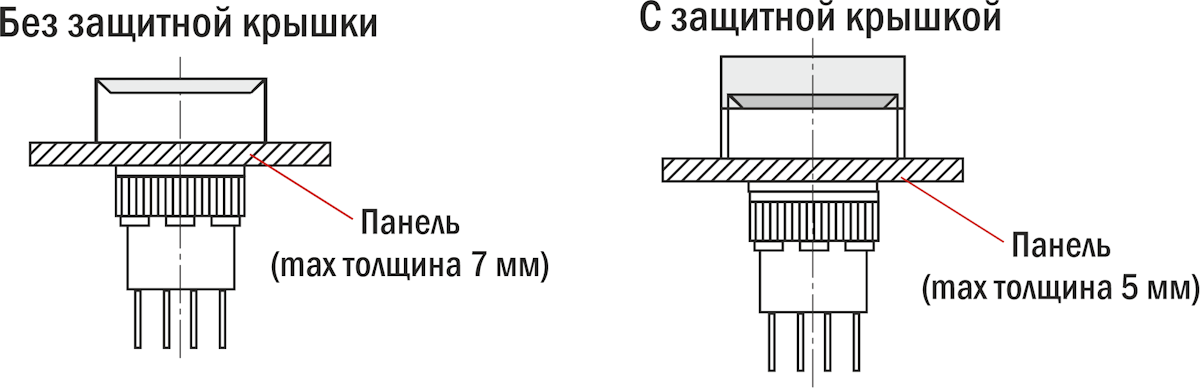

Схема установки

Версия: 2024-08-25-КВА

Артикул	Защитная крышка	Цвет	Контакты	Питание	Фиксация	Срок поставки	Стоимость
Без защитной крышки С защитной крышкой	красный зеленый желтый синий белый	1 переключающий 2 переключающих	≅220В ≅24В	без фиксации с фиксацией

Артикул	Защитная крышка	Цвет	Контакты	Питание	Фиксация	Срок поставки	Стоимость

Артикул	Свойства					Срок поставки	Стоимость

Артикул	Свойства					Срок поставки	Стоимость

Артикул	Защитная крышка	Цвет	Контакты	Питание	Фиксация	Срок поставки	Стоимость
O95452	Без защитной крышки	красный	1 переключающий	≅220В	без фиксации	Со склада	203 руб. – +
O95472	Без защитной крышки	красный	1 переключающий	≅24В	без фиксации	Со склада	203 руб. – +
O95462	Без защитной крышки	красный	2 переключающих	≅220В	без фиксации	Со склада	273 руб. – +
O95492	Без защитной крышки	красный	2 переключающих	≅220В	с фиксацией	Со склада	300 руб. – +
O95482	Без защитной крышки	красный	2 переключающих	≅24В	без фиксации	Со склада	273 руб. – +
O95502	Без защитной крышки	красный	2 переключающих	≅24В	с фиксацией	Со склада	300 руб. – +
O95454	Без защитной крышки	зеленый	1 переключающий	≅220В	без фиксации	Со склада	203 руб. – +
O95474	Без защитной крышки	зеленый	1 переключающий	≅24В	без фиксации	Со склада	203 руб. – +
O95464	Без защитной крышки	зеленый	2 переключающих	≅220В	без фиксации	Со склада	273 руб. – +
O95494	Без защитной крышки	зеленый	2 переключающих	≅220В	с фиксацией	Со склада	300 руб. – +
O95484	Без защитной крышки	зеленый	2 переключающих	≅24В	без фиксации	Со склада	273 руб. – +
O95504	Без защитной крышки	зеленый	2 переключающих	≅24В	с фиксацией	Со склада	300 руб. – +
O95456	Без защитной крышки	желтый	1 переключающий	≅220В	без фиксации	Со склада	203 руб. – +
O95476	Без защитной крышки	желтый	1 переключающий	≅24В	без фиксации	Со склада	203 руб. – +
O95466	Без защитной крышки	желтый	2 переключающих	≅220В	без фиксации	Со склада	273 руб. – +
O95496	Без защитной крышки	желтый	2 переключающих	≅220В	с фиксацией	Со склада	300 руб. – +
O95486	Без защитной крышки	желтый	2 переключающих	≅24В	без фиксации	Со склада	273 руб. – +
O95506	Без защитной крышки	желтый	2 переключающих	≅24В	с фиксацией	Со склада	300 руб. – +
O95458	Без защитной крышки	синий	1 переключающий	≅220В	без фиксации	Со склада	203 руб. – +
O95478	Без защитной крышки	синий	1 переключающий	≅24В	без фиксации	Со склада	203 руб. – +
O95468	Без защитной крышки	синий	2 переключающих	≅220В	без фиксации	Со склада	273 руб. – +
O95498	Без защитной крышки	синий	2 переключающих	≅220В	с фиксацией	Со склада	300 руб. – +
O95488	Без защитной крышки	синий	2 переключающих	≅24В	без фиксации	Со склада	273 руб. – +
O95508	Без защитной крышки	синий	2 переключающих	≅24В	с фиксацией	Со склада	300 руб. – +
O95470	Без защитной крышки	белый	2 переключающих	≅220В	без фиксации	Со склада	273 руб. – +
O95500	Без защитной крышки	белый	2 переключающих	≅220В	с фиксацией	Со склада	316 руб. – +
O95510	Без защитной крышки	белый	2 переключающих	≅24В	с фиксацией	Со склада	316 руб. – +
O95453	С защитной крышкой	красный	1 переключающий	≅220В	без фиксации	Со склада (комплектация 1..72 часа)	254 руб. – +
O95473	С защитной крышкой	красный	1 переключающий	≅24В	без фиксации	Со склада (комплектация 1..72 часа)	254 руб. – +
O95463	С защитной крышкой	красный	2 переключающих	≅220В	без фиксации	Со склада (комплектация 1..72 часа)	324 руб. – +
O95493	С защитной крышкой	красный	2 переключающих	≅220В	с фиксацией	Со склада (комплектация 1..72 часа)	351 руб. – +
O95483	С защитной крышкой	красный	2 переключающих	≅24В	без фиксации	Со склада (комплектация 1..72 часа)	324 руб. – +
O95503	С защитной крышкой	красный	2 переключающих	≅24В	с фиксацией	Со склада (комплектация 1..72 часа)	351 руб. – +
O95455	С защитной крышкой	зеленый	1 переключающий	≅220В	без фиксации	Со склада (комплектация 1..72 часа)	254 руб. – +
O95475	С защитной крышкой	зеленый	1 переключающий	≅24В	без фиксации	Со склада (комплектация 1..72 часа)	254 руб. – +
O95465	С защитной крышкой	зеленый	2 переключающих	≅220В	без фиксации	Со склада (комплектация 1..72 часа)	324 руб. – +
O95495	С защитной крышкой	зеленый	2 переключающих	≅220В	с фиксацией	Со склада (комплектация 1..72 часа)	351 руб. – +
O95485	С защитной крышкой	зеленый	2 переключающих	≅24В	без фиксации	Со склада (комплектация 1..72 часа)	324 руб. – +
O95505	С защитной крышкой	зеленый	2 переключающих	≅24В	с фиксацией	Со склада (комплектация 1..72 часа)	351 руб. – +
O95457	С защитной крышкой	желтый	1 переключающий	≅220В	без фиксации	Со склада (комплектация 1..72 часа)	254 руб. – +
O95477	С защитной крышкой	желтый	1 переключающий	≅24В	без фиксации	Со склада (комплектация 1..72 часа)	254 руб. – +
O95467	С защитной крышкой	желтый	2 переключающих	≅220В	без фиксации	Со склада (комплектация 1..72 часа)	324 руб. – +
O95497	С защитной крышкой	желтый	2 переключающих	≅220В	с фиксацией	Со склада (комплектация 1..72 часа)	351 руб. – +
O95487	С защитной крышкой	желтый	2 переключающих	≅24В	без фиксации	Со склада (комплектация 1..72 часа)	324 руб. – +
O95507	С защитной крышкой	желтый	2 переключающих	≅24В	с фиксацией	Со склада (комплектация 1..72 часа)	351 руб. – +
O95459	С защитной крышкой	синий	1 переключающий	≅220В	без фиксации	Со склада (комплектация 1..72 часа)	254 руб. – +
O95479	С защитной крышкой	синий	1 переключающий	≅24В	без фиксации	Со склада (комплектация 1..72 часа)	254 руб. – +
O95469	С защитной крышкой	синий	2 переключающих	≅220В	без фиксации	Со склада (комплектация 1..72 часа)	324 руб. – +
O95499	С защитной крышкой	синий	2 переключающих	≅220В	с фиксацией	Со склада (комплектация 1..72 часа)	351 руб. – +
O95489	С защитной крышкой	синий	2 переключающих	≅24В	без фиксации	Со склада (комплектация 1..72 часа)	324 руб. – +
O95509	С защитной крышкой	синий	2 переключающих	≅24В	с фиксацией	Со склада (комплектация 1..72 часа)	351 руб. – +
O95471	С защитной крышкой	белый	2 переключающих	≅220В	без фиксации	Со склада (комплектация 1..72 часа)	324 руб. – +
O95501	С защитной крышкой	белый	2 переключающих	≅220В	с фиксацией	Со склада (комплектация 1..72 часа)	367 руб. – +
O95511	С защитной крышкой	белый	2 переключающих	≅24В	с фиксацией	Со склада (комплектация 1..72 часа)	367 руб. – +

Артикул	Защитная крышка	Цвет	Контакты	Питание	Фиксация	Срок поставки	Стоимость
O95452	Без защитной крышки	красный	1 переключающий	≅220В	без фиксации	Со склада	203 руб. – +
O95472	Без защитной крышки	красный	1 переключающий	≅24В	без фиксации	Со склада	203 руб. – +
O95462	Без защитной крышки	красный	2 переключающих	≅220В	без фиксации	Со склада	273 руб. – +
O95492	Без защитной крышки	красный	2 переключающих	≅220В	с фиксацией	Со склада	300 руб. – +
O95482	Без защитной крышки	красный	2 переключающих	≅24В	без фиксации	Со склада	273 руб. – +
O95502	Без защитной крышки	красный	2 переключающих	≅24В	с фиксацией	Со склада	300 руб. – +
O95454	Без защитной крышки	зеленый	1 переключающий	≅220В	без фиксации	Со склада	203 руб. – +
O95474	Без защитной крышки	зеленый	1 переключающий	≅24В	без фиксации	Со склада	203 руб. – +
O95464	Без защитной крышки	зеленый	2 переключающих	≅220В	без фиксации	Со склада	273 руб. – +
O95494	Без защитной крышки	зеленый	2 переключающих	≅220В	с фиксацией	Со склада	300 руб. – +
O95484	Без защитной крышки	зеленый	2 переключающих	≅24В	без фиксации	Со склада	273 руб. – +
O95504	Без защитной крышки	зеленый	2 переключающих	≅24В	с фиксацией	Со склада	300 руб. – +
O95456	Без защитной крышки	желтый	1 переключающий	≅220В	без фиксации	Со склада	203 руб. – +
O95476	Без защитной крышки	желтый	1 переключающий	≅24В	без фиксации	Со склада	203 руб. – +
O95466	Без защитной крышки	желтый	2 переключающих	≅220В	без фиксации	Со склада	273 руб. – +
O95496	Без защитной крышки	желтый	2 переключающих	≅220В	с фиксацией	Со склада	300 руб. – +
O95486	Без защитной крышки	желтый	2 переключающих	≅24В	без фиксации	Со склада	273 руб. – +
O95506	Без защитной крышки	желтый	2 переключающих	≅24В	с фиксацией	Со склада	300 руб. – +
O95458	Без защитной крышки	синий	1 переключающий	≅220В	без фиксации	Со склада	203 руб. – +
O95478	Без защитной крышки	синий	1 переключающий	≅24В	без фиксации	Со склада	203 руб. – +
O95468	Без защитной крышки	синий	2 переключающих	≅220В	без фиксации	Со склада	273 руб. – +
O95498	Без защитной крышки	синий	2 переключающих	≅220В	с фиксацией	Со склада	300 руб. – +
O95488	Без защитной крышки	синий	2 переключающих	≅24В	без фиксации	Со склада	273 руб. – +
O95508	Без защитной крышки	синий	2 переключающих	≅24В	с фиксацией	Со склада	300 руб. – +
O95460	Без защитной крышки	белый	1 переключающий	≅220В	без фиксации	120 дней	203 руб. – +
O95480	Без защитной крышки	белый	1 переключающий	≅24В	без фиксации	120 дней	203 руб. – +
O95470	Без защитной крышки	белый	2 переключающих	≅220В	без фиксации	Со склада	273 руб. – +
O95500	Без защитной крышки	белый	2 переключающих	≅220В	с фиксацией	Со склада	316 руб. – +
O95490	Без защитной крышки	белый	2 переключающих	≅24В	без фиксации	Ожидается 2025.07.01	273 руб. – +
O95510	Без защитной крышки	белый	2 переключающих	≅24В	с фиксацией	Со склада	316 руб. – +
O95453	С защитной крышкой	красный	1 переключающий	≅220В	без фиксации	Со склада (комплектация 1..72 часа)	254 руб. – +
O95473	С защитной крышкой	красный	1 переключающий	≅24В	без фиксации	Со склада (комплектация 1..72 часа)	254 руб. – +
O95463	С защитной крышкой	красный	2 переключающих	≅220В	без фиксации	Со склада (комплектация 1..72 часа)	324 руб. – +
O95493	С защитной крышкой	красный	2 переключающих	≅220В	с фиксацией	Со склада (комплектация 1..72 часа)	351 руб. – +
O95483	С защитной крышкой	красный	2 переключающих	≅24В	без фиксации	Со склада (комплектация 1..72 часа)	324 руб. – +
O95503	С защитной крышкой	красный	2 переключающих	≅24В	с фиксацией	Со склада (комплектация 1..72 часа)	351 руб. – +
O95455	С защитной крышкой	зеленый	1 переключающий	≅220В	без фиксации	Со склада (комплектация 1..72 часа)	254 руб. – +
O95475	С защитной крышкой	зеленый	1 переключающий	≅24В	без фиксации	Со склада (комплектация 1..72 часа)	254 руб. – +
O95465	С защитной крышкой	зеленый	2 переключающих	≅220В	без фиксации	Со склада (комплектация 1..72 часа)	324 руб. – +
O95495	С защитной крышкой	зеленый	2 переключающих	≅220В	с фиксацией	Со склада (комплектация 1..72 часа)	351 руб. – +
O95485	С защитной крышкой	зеленый	2 переключающих	≅24В	без фиксации	Со склада (комплектация 1..72 часа)	324 руб. – +
O95505	С защитной крышкой	зеленый	2 переключающих	≅24В	с фиксацией	Со склада (комплектация 1..72 часа)	351 руб. – +
O95457	С защитной крышкой	желтый	1 переключающий	≅220В	без фиксации	Со склада (комплектация 1..72 часа)	254 руб. – +
O95477	С защитной крышкой	желтый	1 переключающий	≅24В	без фиксации	Со склада (комплектация 1..72 часа)	254 руб. – +
O95467	С защитной крышкой	желтый	2 переключающих	≅220В	без фиксации	Со склада (комплектация 1..72 часа)	324 руб. – +
O95497	С защитной крышкой	желтый	2 переключающих	≅220В	с фиксацией	Со склада (комплектация 1..72 часа)	351 руб. – +
O95487	С защитной крышкой	желтый	2 переключающих	≅24В	без фиксации	Со склада (комплектация 1..72 часа)	324 руб. – +
O95507	С защитной крышкой	желтый	2 переключающих	≅24В	с фиксацией	Со склада (комплектация 1..72 часа)	351 руб. – +
O95459	С защитной крышкой	синий	1 переключающий	≅220В	без фиксации	Со склада (комплектация 1..72 часа)	254 руб. – +
O95479	С защитной крышкой	синий	1 переключающий	≅24В	без фиксации	Со склада (комплектация 1..72 часа)	254 руб. – +
O95469	С защитной крышкой	синий	2 переключающих	≅220В	без фиксации	Со склада (комплектация 1..72 часа)	324 руб. – +
O95499	С защитной крышкой	синий	2 переключающих	≅220В	с фиксацией	Со склада (комплектация 1..72 часа)	351 руб. – +
O95489	С защитной крышкой	синий	2 переключающих	≅24В	без фиксации	Со склада (комплектация 1..72 часа)	324 руб. – +
O95509	С защитной крышкой	синий	2 переключающих	≅24В	с фиксацией	Со склада (комплектация 1..72 часа)	351 руб. – +
O95461	С защитной крышкой	белый	1 переключающий	≅220В	без фиксации	120 дней	254 руб. – +
O95481	С защитной крышкой	белый	1 переключающий	≅24В	без фиксации	120 дней	254 руб. – +
O95471	С защитной крышкой	белый	2 переключающих	≅220В	без фиксации	Со склада (комплектация 1..72 часа)	324 руб. – +
O95501	С защитной крышкой	белый	2 переключающих	≅220В	с фиксацией	Со склада (комплектация 1..72 часа)	367 руб. – +
O95491	С защитной крышкой	белый	2 переключающих	≅24В	без фиксации	120 дней	324 руб. – +
O95511	С защитной крышкой	белый	2 переключающих	≅24В	с фиксацией	Со склада (комплектация 1..72 часа)	367 руб. – +

17.06.2012 Владимир КАРПОВ

Хорошая кнопка. но стоит иметь полный комплект грибок .грибок с фиксацей и кнопку с фиксацией. и указать напряжение подсветки и что она светодиодная.ну и снизить цену до80р и будут брать
