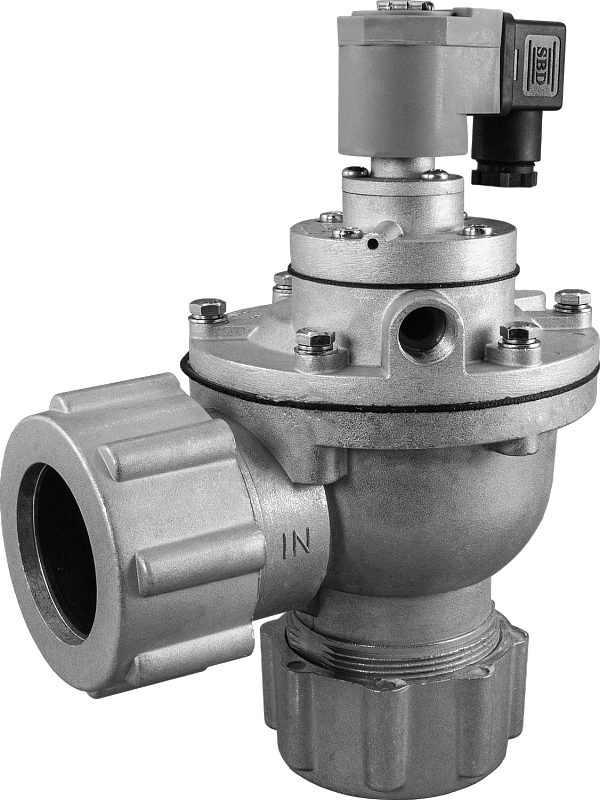

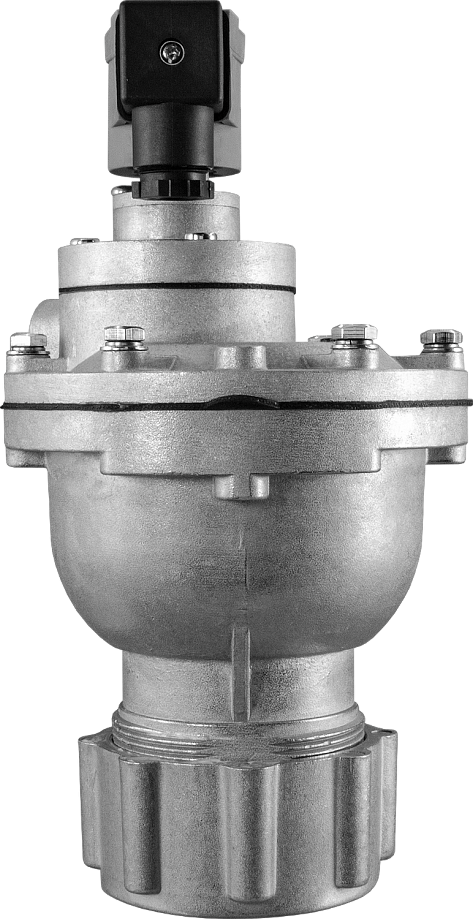

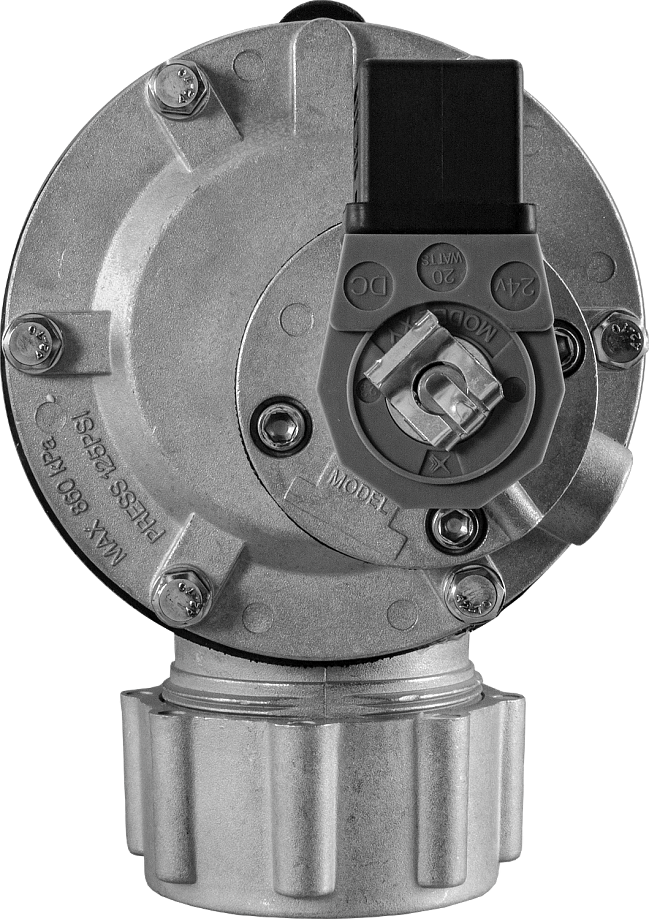

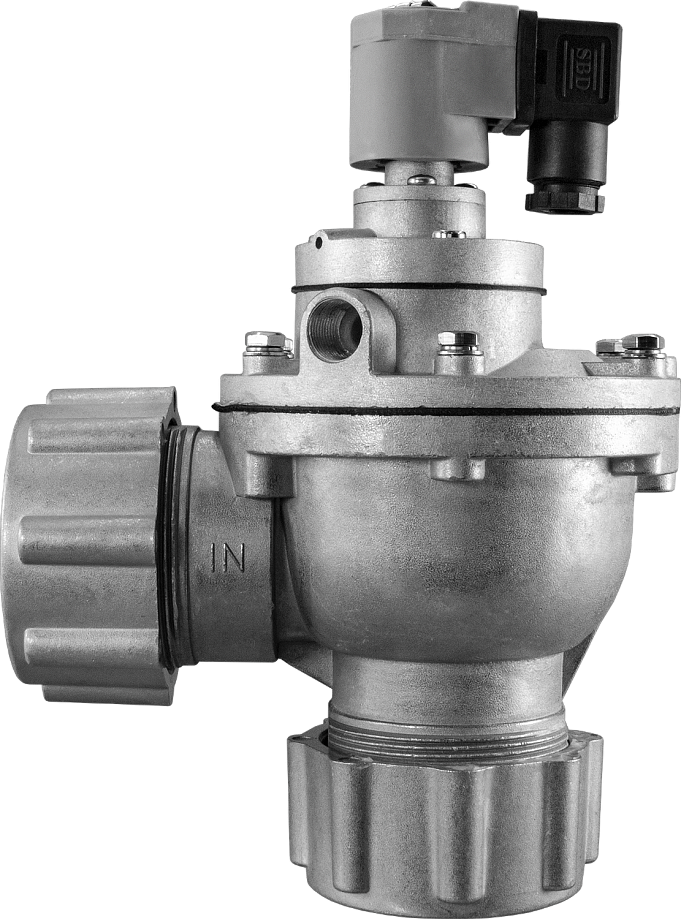

Соленоидный клапан (электромагнитный) AR-RMF-DD
Клапан соленоидный нормально закрытый прямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе
- Рабочая среда: воздух
- Температура рабочей среды: −5...55°С
- Рабочее давление: 0,3...0,8 МПа
- Диаметр условного прохода: 25 мм, 40 мм
- Материал корпуса: алюминий
- Материал уплотнения: NBR
- Присоединение: штуцеры ∅ 35 мм, ∅ 50 мм
- Импульсный клапан мембранного типа для систем пылеудаления
Клапан соленоидный нормально закрытый прямого действия с диафрагмой AR-RMF-DD предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Модификации:
Версия: 2016-12-19-КВА
Особенности:
- Высокая пропускная способность благодаря угловой конструкции
- Минимальное время открытия и закрытия
- Быстросъемное присоединение
- Аналог клапанов GOYEN
Принцип действия и область применения:
Технические характеристики:
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
| Параметр
| Значение
| |
| Рабочая среда | Воздух | |
| Материал | Корпуса | Алюминий
|
| Уплотнения | NBR | |
| Температура рабочей среды | −5...55°С | |
| Рабочее давление | 0,3...0,8 МПа | |
| Диаметр условного прохода | 25 мм, 40 мм | |
| Присоединение | Штуцеры ∅ 35 мм, ∅ 50 мм | |
| Катушка | SB461, IP65
| |
| Питание | ~220 В, ~110 В, ~24 В
=24 В, =12 В | |
| Мощность
| 25 ВА (АС), 20 Вт (DC)
| |
Модификации:
| Модель | Ду, мм | Kv, м³/ч
| Присоединение | Pmin , МПа | Pmax , МПа | Катушка
| Вес, кг
|
| AR-RMF-25DD CAN
| 25
| 12
| Штуцер ∅ 35 мм
| 0,3
| 0,8
| SB461
| 1,25
|
| AR-RMF-45DD CAN
| 40
| 30
| Штуцер ∅ 50 мм
| 2,19
|

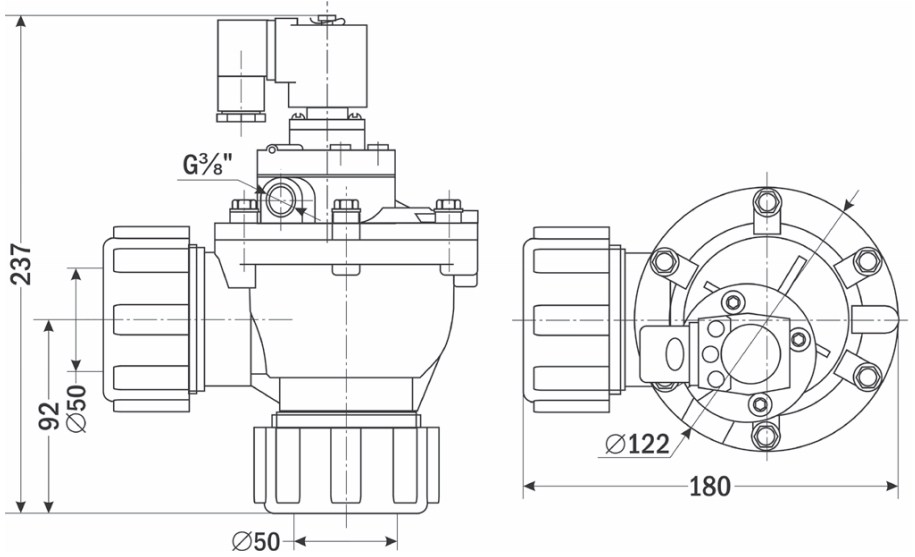

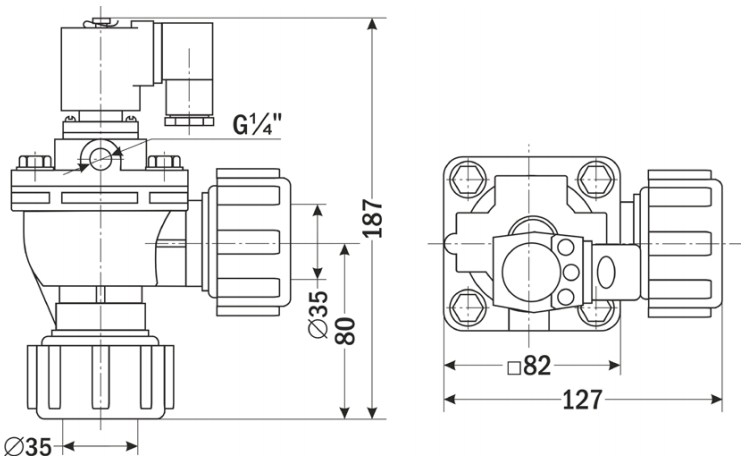

| Габаритные размеры |
 |
| Размер, мм
| A
| ∅ B
| C
|
| AR-RMF-25DD CAN
| 189
| 83
| 131
|
| AR-RMF-45DD CAN
| 237
| 122
| 180
|
Версия: 2016-12-19-КВА
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 19.12.2016 | 0.3 Мб |  |
