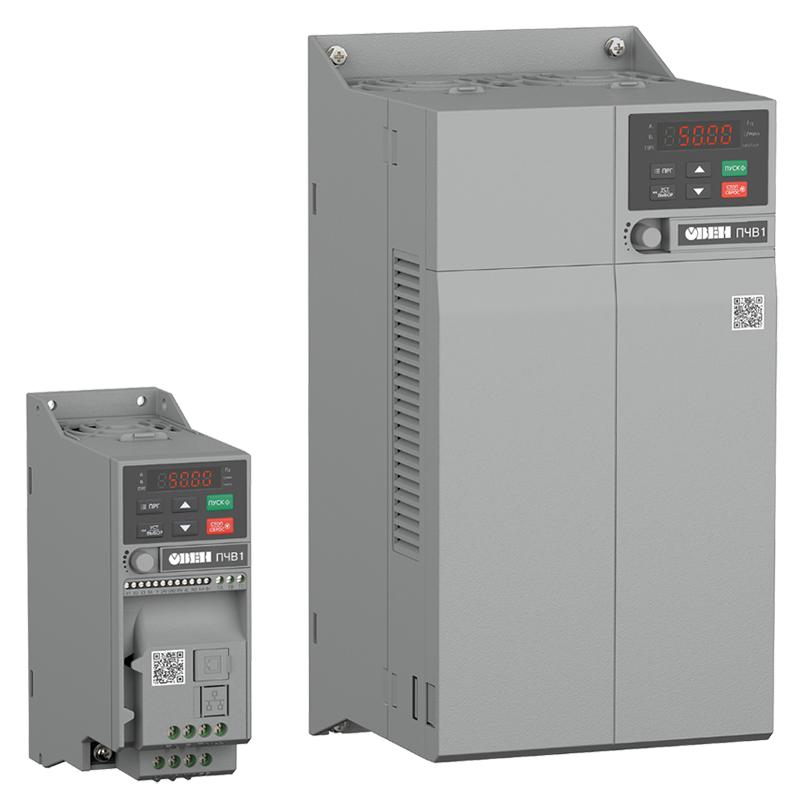

Преобразователь частоты ОВЕН ПЧВ1 [М01]

Преобразователь частоты ОВЕН ПЧВ1 [М01] предназначен управления асинхронными электродвигателями в промышленности, жилищно-коммунальном и сельском хозяйстве, на транспорте и т.д.

Функции преобразователя частоты:

Векторный бездатчиковый и скалярный режим управления двигателем
Автоматическая адаптация двигателя без вращения
Автоматическая оптимизация энергопотребления
Компенсация нагрузки и скольжения
Возможность динамического торможения, в том числе с применением тормозных резисторов
Встроенный ПИД-регулятор для управления в замкнутом контуре (поддержание давления, температуры, уровня и т.д.)
Плавный пуск и останов двигателя, в том числе отложенный запуск и пуск под нагрузкой по S-образной характеристике разгона
Полная функциональная и аппаратная диагностика и защита работы преобразователя, а именно:

– Контроль напряжения сети/цепи АД
– Перегрузка/перегрев ПЧВ/АД
– Изоляция/пробой ПЧВ/АД
– Защита от обрыва фазы питания/фазного провода двигателя

Особенности:

Самые компактные ПЧ в своем классе
Расширенное климатическое исполнение до +50°С
Удобный монтаж вплотную без зазоров
Повышенный гарантийный срок
Удобная интеграция в современные системы управления и диспетчеризации
Режимы управления: скалярный (U/f) и векторный бездатчиковый (SVC)

Технические характеристики:

Параметр	Значение

Питание от сети (клеммы R, S, T)
Напряжение питания: – однофазное (ПЧВ1-Х-А) – трехфазное (ПЧВ1-Х-В)	~1 × 200...240 В (±10 %) ~3 × 380...480 В (±10 %)
Частота напряжения питания	50...60 Гц (±5 %)
КПД преобразователя частоты	≥ 96%
Выходные характеристики (клеммы U, V, W)
Выходное напряжение	0 – 100 % входного напряжения (при нормальных условиях, ±5%)
Выходная частота	0...300 Гц(VC), 0...600 Гц (U/F)
Точность регулирования частоты на выходе	±0,5% от максимального значения частоты
Перегрузочная способность по току от номинального значения	150% в течение 20 секунд (для ПЧВ1–х-А) 150 % в течение 1 минуты, 180 % в течение 5 секунд, 200 % в течение 0,5 секунд (для ПЧВ1–х-В)
Дискретные входы
Количество	4
Номинальное рабочее напряжение	24 В
Импульсный вход
Количество	1
Максимальный входной ток	50 мА
Номинальное рабочее напряжение	10 В
Максимальная частота воспринимаемых сигналов	≤ 100 кГц
Аналоговый вход
Количество	1
Режимы работы	0...10 В или 0/4...20 мА
Номинальное рабочее напряжение	10 В
Внутреннее сопротивление	75 Ом
Релейный выход
Количество	1
Тип контактов	НО или НЗ
Максимальный ток на контактах реле	3 А при ~230 В, 5 А при =30 В
Транзисторный выход типа n-p-n c открытым коллектором
Количество	1
Номинальное рабочее напряжение	24 В
Максимальный выходной ток	50 мА
Аналоговый выход
Количество	1
Тип выходного сигнала	0...10 В или 0/4...20 мА
Интерфейс RS-485
Нагрузка окончания шины Rш	120 Ом
Встроенные источники питания	Modbus RTU
Скорость обмена	1200...57600 бит/с
Корпус
Степень пылевлагозащиты	IP20

Модификации:

Модификация	Входное напряжение	Выходная мощность, кВт	Номинальный выходной ток, А	Ток перегрузки (60 секунд)	Типоразмер корпуса	Габаритные размеры, мм	Вес, г
ПЧВ1-К75-А [М01]	1 фаза ~220 В	0,75	4,0	6,0	1	177×65×148	900
ПЧВ1-1К5-А [М01]		1,5	7,0	10,5	2	202×75×163	1300
ПЧВ1-2К2-А [М01]		2,2	10,0	15,0	2	202×75×163	1300
ПЧВ1-К75-В [М01]	3 фазы ~380 В	0,75	3,0	4,5	1	177×65×148	900
ПЧВ1-1К5-В [М01]		1,5	4,0	6,0	1	177×65×148	900
ПЧВ1-2К2-В [М01]		2,2	5,0	7,5	1	177×65×148	900
ПЧВ1-4К0-В [М01]		4,0	9,5	14,25	2	202×75×163	1300
ПЧВ1-5К5-В [М01]		5,5	13,0	19,5	2	202×75×163	1300
ПЧВ1-7К5-В [М01]		7,5	17,0	25,5	3	320×130×161	3600
ПЧВ1-11К-В [М01]		11,0	25,0	37,5	3	320×130×161	3600
ПЧВ1-15К-В [М01]		15,0	32,0	48,0	4	342,5×170×183	6300
ПЧВ1-18К-В [М01]		18,5	38,0	57,0	4	342,5×170×183	6300
ПЧВ1-22К-В [М01]		22,0	45,0	67,5	4	342,5×170×183	6300

Габаритные размеры
Типоразмер 1, Типоразмер 2

Типоразмер 3, Типоразмер 4

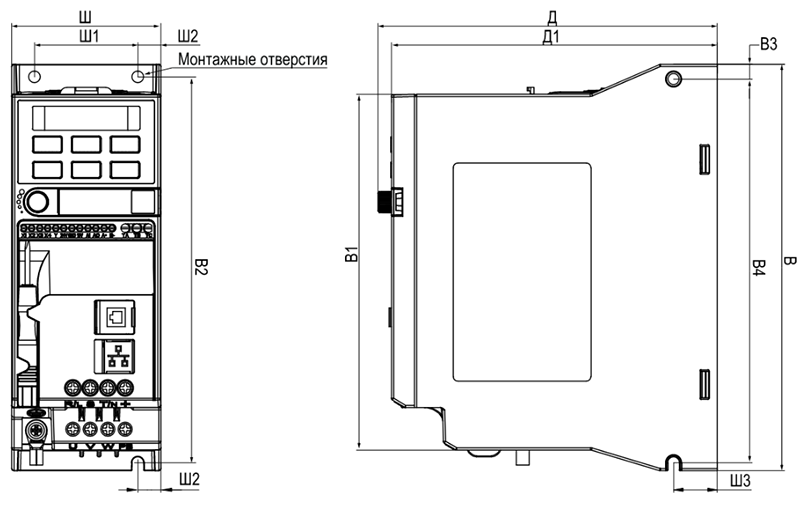

Габаритные и присоединительные размеры прибора (типоразмеры 1 и 2)
Ш	В	В1	Д	Д1	Ш1	Ш2	В2	Ш3	В3	В4
65	177	155	148	142	45	10	168	19	6,5	167
75	202	180	163	157	55	10	193	19	6,5	192

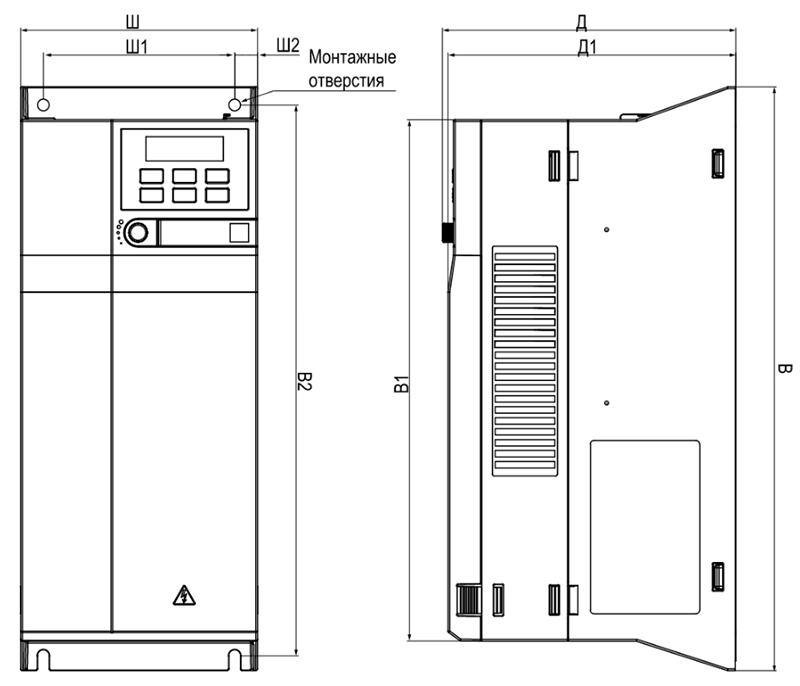

Габаритные и присоединительные размеры прибора (типоразмеры 3 и 4)
Ш	В	В1	Д	Д1	Ш1	Ш2	В2	Ш3	В3	В4
130	320	286	161	158	105	12,5	302	–	–	–
170	342,5	303,5	183	180	145	12,5	326,5	–	–	–

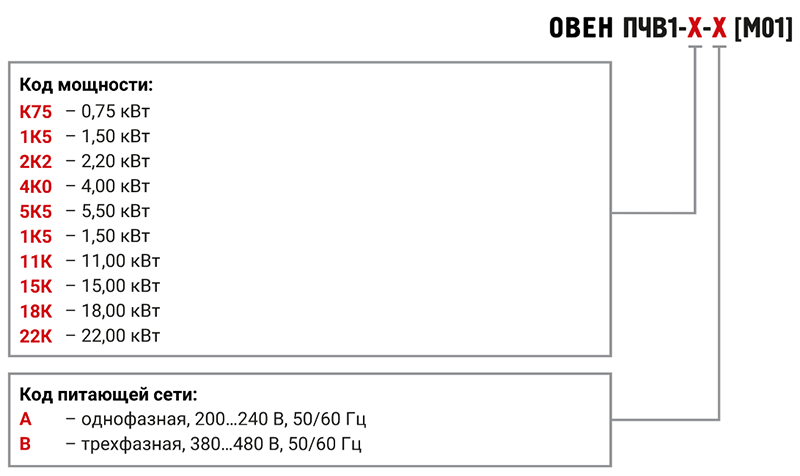

Обозначение при заказе

Версия: 2023-03-26-ЛВС

Артикул	Модификация	Срок поставки	Стоимость
O05602	ПЧВ1-1К5-А [М01]	2...4 недели	17460 руб. – +
O05603	ПЧВ1-К75-А [М01]	2...4 недели	14760 руб. – +
O05604	ПЧВ1-2К2-А [М01]	2...4 недели	21420 руб. – +
O05605	ПЧВ1-К75-В [М01]	2...4 недели	18900 руб. – +
O05606	ПЧВ1-1К5-В [М01]	2...4 недели	23340 руб. – +
O05607	ПЧВ1-2К2-В [М01]	2...4 недели	28500 руб. – +
O05608	ПЧВ1-4К0-В [М01]	2...4 недели	32520 руб. – +
O05609	ПЧВ1-5К5-В [М01]	2...4 недели	40860 руб. – +
O05610	ПЧВ1-7К5-В [М01]	2...4 недели	46380 руб. – +
O05611	ПЧВ1-11К-В [М01]	2...4 недели	72900 руб. – +
O05612	ПЧВ1-15К-В [М01]	2...4 недели	83520 руб. – +
O05613	ПЧВ1-18К-В [М01]	2...4 недели	105420 руб. – +
O05614	ПЧВ1-22К-В [М01]	2...4 недели	123720 руб. – +
