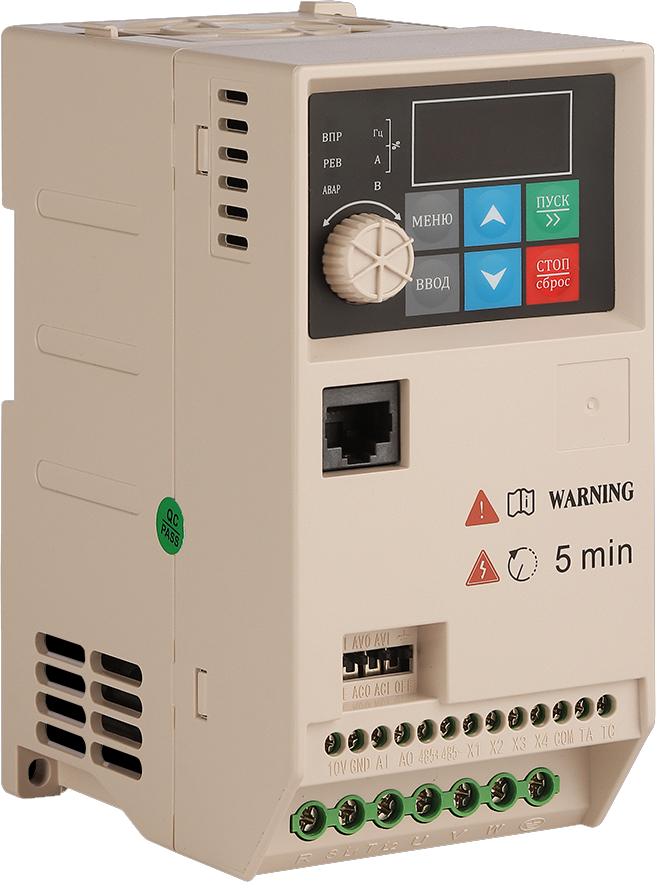

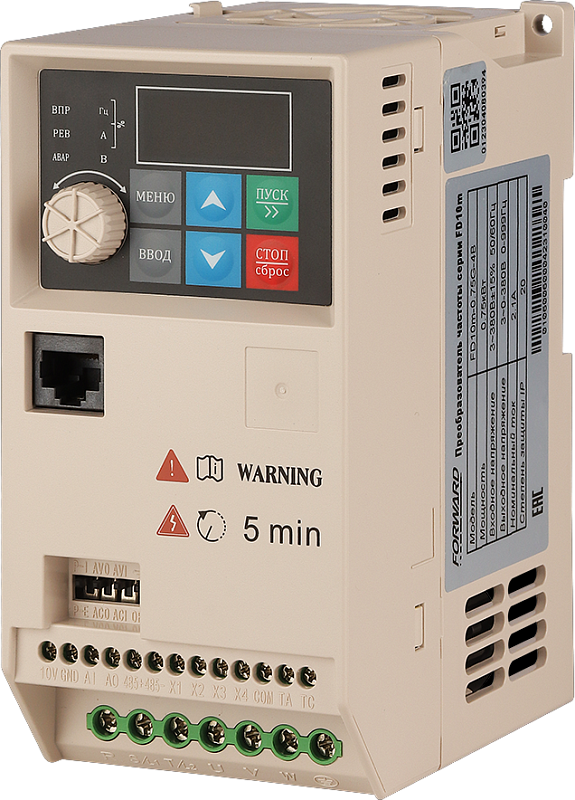

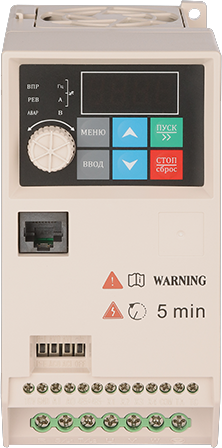

Преобразователи частоты серии FD10 mini

Прибор для изменения скорости вращения вала трехфазных асинхронных электродвигателей

Выходная мощность: 1,5...500 кВт
Выходная частота: 0...300 Гц
Выходной ток: 3,8...860 А
Количество фаз: 1 или 3
Входы: 2 аналоговых (0...10 В, 4...20 мА), 6 дискретных
Выходы: 2 аналоговый (0...10 В, 4...20 мА), 2 дискретных, 2 реле
Реле: ~3 А, 250 В
Интерфейс: RS-485
Защита: IP20
Монтаж: в щит или на стену

В закладки

Цена обновляется Наличие: 1...2 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Преобразователи частоты FD10mini разработаны с учётом требований к приводам систем вентиляции. Это универсальное, компактное и простое решение для управления асинхронными электродвигателями.При использовании соответствующих моделей с питающим напряжением 220В позволяют подключить стандартный 3-х фазный асинхронный электродвигатель в режиме "треугольник" к бытовой однофазной сети, что дополнительно расширяет диапазон возможных применений данной модели.
Минимальное количество настроек и функциональных возможностей делает преобразователь частоты FD10mini невероятно простым в использовании.

Для легкости управления преобразователями частоты FD10mini создана специальная программа с удобным интерфейсом. Быстрый запуск в работу преобразователей с одинаковыми настройками путем дублирования файла настроек.

Основные области применения:

Системы вентиляции
Насосные агрегаты
Транспортеры
Прочие общепромышленные механизмы

Особенности:

Применение:

Преобразователи частоты серии FD10mini идеально подходят для применения в системах, где требуется компактное и надежное решение для управления асинхронными электродвигателями. Благодаря своим малым габаритам и простоте настройки, они находят широкое применение в вентиляционных системах, насосных станциях и на транспортерах.

Плавное регулирование скорости вращения электродвигателя позволяет значительно упростить управляемую механическую систему, повысить ее надежность и снизить эксплуатационные расходы. Частотно-регулируемое управление обеспечивает плавный пуск и остановку без повышенных пусковых токов и механических ударов, что продлевает срок службы оборудования.

Встроенный ПИД-регулятор позволяет реализовать системы автоматического регулирования технологических параметров, а функция «Летящий пуск» обеспечивает безударное подключение к уже вращающимся двигателям, что особенно важно при кратковременных отключениях питания.

Технические характеристики:

Параметр	Значение
Характеристики сети питания
Номинальное входное напряжения	Однофазное ~220 В ±15% Трехфазное ~380 В ±15%
Входная частота	50/60 Гц, допустимый диапазон: 47...63 Гц
Выходные характеристики
Выходное напряжение	0...номинальное напряжение на входе
Выходная частота	0...999 Гц
Перегрузочная способность по току от номинального значения	150% в течении 1 минуты (каждые 5 минут) 180% в течении 10 с 200% в течении 1 секунды
Основные показатели регулирования
Тип двигателя	Асинхронный
Режим управления двигателем	Управление напряжением/частотой (V/F) Векторное управление Контроль крутящего момента
Основные функции
Способ задания частоты	Потенциометр на панели, внешний потенциометр, аналоговый сигнал, фиксированные скорости переключаемые дискретным сигналом, внутренний ПЛК, внутренний ПИД регулятор, RS485 Modbus
Автоматическая регулировка напряжения	Значение выходного напряжения остается постоянным при изменении напряжения сети
Функция защиты от сбоев	Более 30 функций защиты, таких как защиты от перегрузки по току, перенапряжения, пониженного напряжения, перегрева, обрыва фазы и перегрузки
Повторный пуск слежения скорости (Летящий пуск)	Используется для реализации безударного плавного пуска вращающихся двигателей
Встроенный ПИД-регулятор	Встроенный ПИД-регулятор для управления параметрами процесса с обратной связью
Встроенный ПЛК	Программируемая логика управления для автоматизации процессов
Аналоговые входы	Входной аналоговый сигнал: 0...10 В / 0...20 мА
Аналоговые выходы	Выходной аналоговый сигнал: 0...10 В / 0...20 мА
Дискретные входы	4 канала: Макс. частота: 1 кГц; внутреннее сопротивление: 3,3 кΩ
Дискретные выходы	Релейный выход НО 3 А/ 250 В переменного тока, 1 А/30 В постоянного тока
Внешние интерфейсы	RS485 Modbus
Окружающая среда, исполнение привода
Рабочая температура	−10...50°C
Габаритные размеры (В×Ш×Г)	146×72×105 мм

Модификации:

Модель	Мощность, кВт	Ном. входной ток, А	Ном. выходной ток, А
Питание однофазное ~220...240 В ±15%
FD10m-0,4G-2B	0,4	5,4	2,3
FD10m-0,75G-2B	0,75	8,2	4,0
FD10m-1,5G-2B	1,5	14,0	7,0
FD10m-2,2G-2B	2,2	21,0	9,6
Питание трехфазное ~380...415 В ±15%
FD10m-0,75G-4B	0,75	3,4	2,5
FD10m-1,5G-4B	1,5	5,0	4,2
FD10m-2,2G-4B	2,2	5,8	5,5

Версия: 2025-05-25-КВА

Артикул	Выходное напряжение, В	Выходная мощность, кВт	Срок поставки	Стоимость
1 фаза х 220В 3 фазы х 380В	0,4 0,75 1,5 2,2

Артикул	Модель	Выходное напряжение, В	Выходная мощность, кВт	Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Свойства			Срок поставки	Стоимость

Артикул	Модель	Выходное напряжение, В	Выходная мощность, кВт	Срок поставки	Стоимость
V24418	FD10m-0.4G-2	1 фаза х 220В	0,4	1...2 недели	Обновляется – +
V24419	FD10m-0.75G-2	1 фаза х 220В	0,75	1...2 недели	Обновляется – +
V24420	FD10m-0.75G-4	3 фазы х 380В	0,75	1...2 недели	Обновляется – +
V24421	FD10m-1.5G-2	1 фаза х 220В	1,5	1...2 недели	Обновляется – +
V24422	FD10m-1.5G-4	3 фазы х 380В	1,5	1...2 недели	Обновляется – +
V24423	FD10m-2.2G-2	1 фаза х 220В	2,2	1...2 недели	Обновляется – +
V24424	FD10m-2.2G-4	3 фазы х 380В	2,2	1...2 недели	Обновляется – +

Отзывы на этот товар пока отсутствуют.
