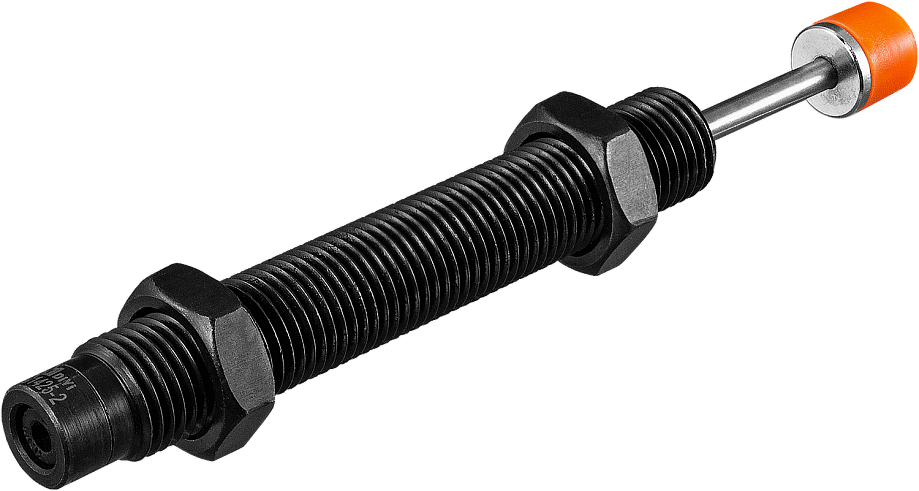

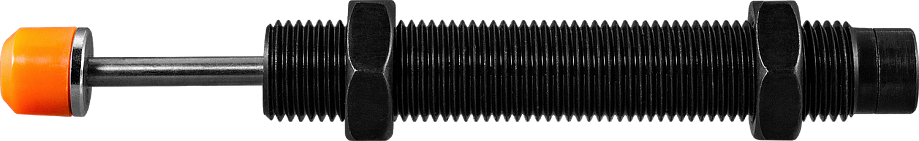

Нерегулируемый гидравлический амортизатор АГН

Нерегулируемый гидравлический амортизатор для поглощения кинетической энергии перемещающихся деталей машин и осуществления их безударной остановки

Длина хода штока: 5…60 мм
Максимальное количество энергии, поглощаемой в час: 7200...125 000 Н·м/ч
Максимальная эффективная масса: 2...1500 кг
Максимальная скорость в момент удара: 1...2,5 м/с
Присоединение: М8×1, М10×1, М12×1, М14×1,5, М20×1,5, М25×1,5, М36×1,5

В закладки

от 2 991 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (8)
Все модификации ()
Отзывы (0)

Нерегулируемый гидравлический амортизатор АГН предназначен для поглощения кинетической энергии перемещающихся деталей машин и осуществления их безударной остановки

Особенности:

Мягкое поглощение энергии для объектов с разными массами и скоростями в момент удара
Жесткий хромированный шток и специальный уплотнительный элемент обеспечивают долгую и стабильную работу
Возможна установка тормозящего колпачка, регулировочной гайки, крепежной платы и т.д.

Технические характеристики:

Модель	Длина хода штока, мм	Максимальное количество энергии, поглощаемой в час, Н·м/ч	Максимальная эффективная масса, кг	Максимальная скорость в момент удара, м/с	Присоединение	Рабочая температура, °C
АГН-0806-2	6	7200	2	1	М8×1	−10...+85
АГН-1005-2	5	10 800	3	1,5	М10×1
АГН-1008-2	8	14 400	4	1,5	М10×1
АГН-1210-2	10	18 000	10	1,5	М12×1
АГН-1412-2	12	36 000	50	1,5	М14×1,5
АГН-1416-2	16	40 000	70	1,5	М14×1,5
АГН-1425-2	25	48 000	80	1,5	М14×1,5
АГН-2020-2	20	48 000	200	2	М20×1,5
АГН-2030-2	30	54 000	200	2	М20×1,5
АГН-2050-2	50	66 000	400	2	М20×1,5
АГН-2525-2	25	60 000	600	2,5	М25×1,5
АГН-2540-2	40	84 000	800	2,5	М25×1,5
АГН-3660-2	60	125 000	1500	2,5	М36×1,5

Габаритные размеры

АГН-0806-2, АГН-1005-2, АГН-1008-2, АГН-1210-2

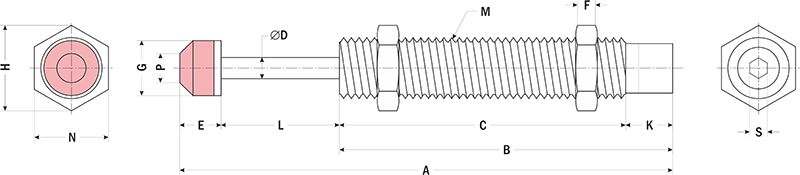

АГН-1416-2, АГН-1425-2, АГН-2020-2, АГН-2030-2, АГН-2525-2, АГН-3660-2

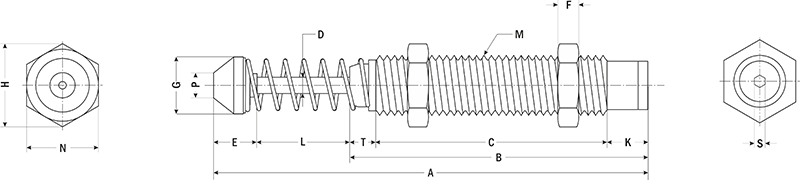

АГН-3660-2

Модель	Размеры, мм
Модель	A	B	C	E	L	K	G	F	N	H	T	S	P	ØD	M	Габаритные размеры H×N×A	Вес, г
АГН-0806-2	52,5	40,5	35,5	6	6	5	6,5	4	12	13,5	–	M2,5×0,45	3	3	M8×1	13,5×12×52,5	14
АГН-1005-2	45,5	34,5	29	6	5	5,5	8,5	4	9	15,5	–	M2,5×0,45	5	3	M10×1	15,5×9×45,5	17
АГН-1008-2	56	42,5	37	5,5	8	5,5	8,5	4	14	15,5	–	M2,5×0,45	5	3	M10×1	15,5×14×56	20
АГН-1210-2	69,5	51	45	8	10,5	6	10	5	17	19	–	M2,5×0,45	5	3	M12×1	19×17×69,5	37
АГН-1416-2	123	95	86	12	16	9	12	7	19	21,5	–	3	8	4	M14×1,5	21,5×19×123	85
АГН-1425-2	133	95	86	12	26	9	12	5	19	21,5	–	3	8	4	M14×1,5	21,5×19×133	82
АГН-2020-2	148	112,5	99	15,5	20	13,5	18	7	27	30,5	–	3	10	6	M20×1,5	30,5×27×148	211
АГН-2030-2	157,5	112	99	15,5	30	13	18	7	27	30,5	–	3	10	6	M20×1,5	30,5×27×157,5	214
АГН-2525-2	153,5	111	99	17,5	25	12	22	7	31,5	36	–	3	12	8	M25×1,5	36×31,5×153,5	308
АГН-3660-2	250	146	132,5	29	60	14	35	12	49,5	56,5	14,5	3	15	10	M36×1,5	56,5×49,5×250	1023

Версия: 2023-05-15-ЛВС

Артикул	Ход штока, мм	Мах. Эффект. Масса, кг	Vmax удара м/с	Присоединение	Срок поставки	Стоимость
5 6 8 10 12 16 20 25 30 40 50 60	2 3 4 10 50 70 80 200 400 600 800 1500	1 1,5 2 2,5	М8х1.0 М10х1.0 М12х1.0 М14х1.5 М20х1.5 М25х1.5 М36х1,5

Артикул	Модель	Ход штока, мм	Мах. Эффект. Масса, кг	Vmax удара м/с	Присоединение	Срок поставки	Стоимость

Артикул	Свойства					Срок поставки	Стоимость

Артикул	Свойства					Срок поставки	Стоимость

Артикул	Модель	Ход штока, мм	Мах. Эффект. Масса, кг	Vmax удара м/с	Присоединение	Срок поставки	Стоимость
K64550	АГН-1005-2	5	3	1,5	М10х1.0	Со склада	2991 руб. – +
K64549	АГН-0806-2	6	2	1	М8х1.0	Со склада	4095 руб. – +
K64551	АГН-1008-2	8	4	1,5	М10х1.0	Со склада	2991 руб. – +
K64552	АГН-1210-2	10	10	1,5	М12х1.0	Со склада	3900 руб. – +
K64559	АГН-2020-2	20	200	2	М20х1.5	Со склада	6747 руб. – +
K64555	АГН-1425-2	25	80	1,5	М14х1.5	Со склада	5265 руб. – +
K64562	АГН-2525-2	25	600	2,5	М25х1.5	Со склада	7344 руб. – +
K64560	АГН-2030-2	30	200	2	М20х1.5	Со склада	6306 руб. – +

Артикул	Модель	Ход штока, мм	Мах. Эффект. Масса, кг	Vmax удара м/с	Присоединение	Срок поставки	Стоимость
