Модуль ввода дискретных сигналов ОВЕН МВ110-32ДН

Прибор для сбора данных со встроенных дискретных входов с передачей их в сеть RS-485

Режим счетчиков импульсов частотой до 1 кГц.
Работа в сети RS-485
Протоколы ОВЕН, ModBus-RTU, ModBus-ASCII, DCON.

В закладки

17 160 руб. Наличие: 2...4 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Прибор предназначен для сбора данных со встроенных дискретных входов с передачей их в сеть RS-485. Встроенные дискретные входы могут работать в режиме счетчиков импульсов частотой до 1 кГц. МВ110 работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON. МВ110 не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор. К МВ110 предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей. Конфигурирование МВ110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки. Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.

Особенности:

32 канала дискретного ввода
Типы входных сигналов: сигналы =24 В, транзисторные ключи p-n-p, n-p-n типа
Частота измерений: до 1 кГц, минимальная длительность импульса 0,5 мс
Счетчик импульсов для каждого канала

Технические характеристики:

Параметр	Значение
Напряжение питания: МВ110-220.32ДН МВ110-24.32ДН	90..264 В переменного тока (номинальное напряжение 220 В) частотой 47..63 Гц 18..29 В постоянного тока (номинальное напряжение 24 В)
Потребляемая мощность: МВ110-220.32ДН МВ110-24.32ДН	40 ВА 25 ВА
Количество дискретных входов	32
Напряжение встроенного источника питания активных датчиков	24 ± 3 В
Максимальный выходной ток встроенного источника питания датчиков	630 мА
Интерфейс связи с компьютером	RS-485
Максимальная скорость обмена по интерфейсу RS-485	115 200 бит/с
Степень защиты корпуса	IP20
Габаритные размеры	(140×110×73) ± 1 мм
Вес	0,5 кг

Документация и схемы

Схема	Размер	Файл

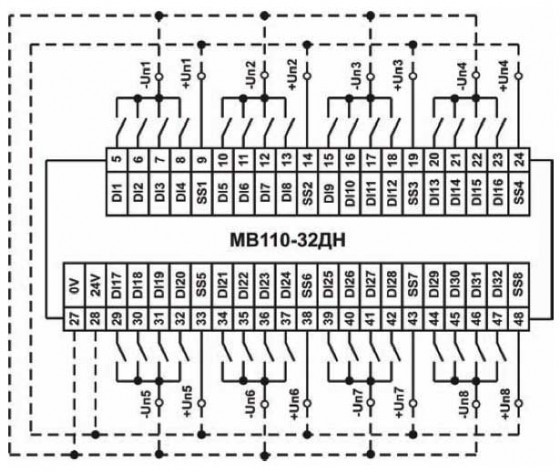

Схема подключения к МВ110-32ДН дискретных датчиков с выходом типа «сухой контакт»	0.08 Мб

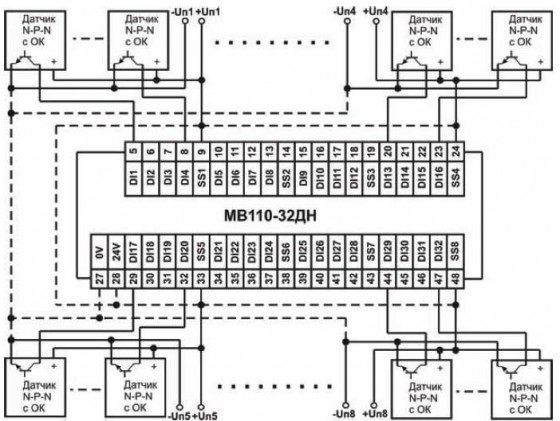

Схема подключения к МВ110-32ДН дискретных датчиков с транзисторным выходом n-p-n-типа с ОК	0.07 Мб

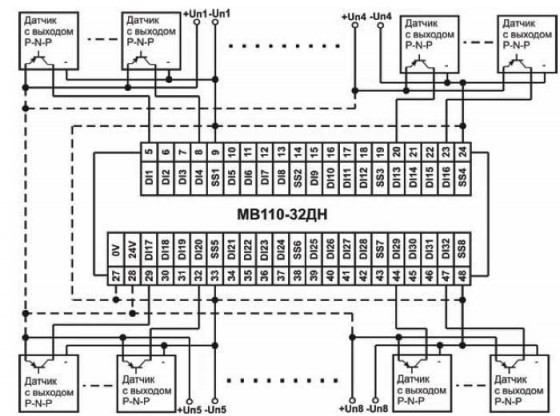

Схема подключения к МВ110-32ДН дискретных датчиков с транзисторным выходом p-n-p-типа	0.07 Мб

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	27.04.2013	1.38 Мб
