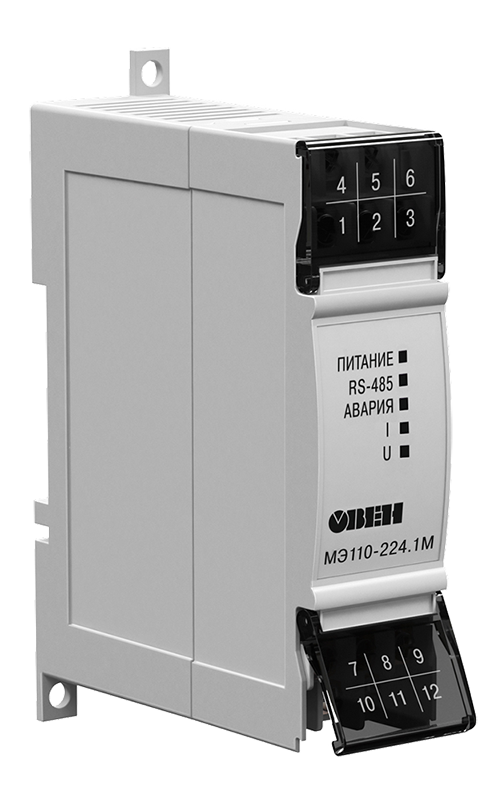

Модуль ввода параметров электрической сети ОВЕН МЭ110-224.1М

Арт: F90160

Прибор для измерения силы, напряжения и частоты тока в однофазных сетях

Диапазон измерения силы тока: ~0,02…5 А/500 кА

Диапазон измерения напряжения: ~40…400 В/4 МВ

Диапазон измерения частоты тока: 45...65 Гц

Протоколы работы: ОВЕН, ModBus-RTU, ModBus-ASCII, DCON

Класс точности: 0,5

Интерфейс: RS-485

В закладки

11 940 руб. Наличие: 2...4 недели

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Прибор предназначен для измерения напряжения, силы тока и частоты в однофазных сетях, преобразования измеренных параметров в цифровой код и передачи результатов измерений в сеть RS-485
Особенности:

Подключение трансформаторов напряжения и тока
Монтаж на DIN-рейке или на внутренней стенке шкафа

Технические характеристики

Параметр		Значение
Параметр		Прямое подключение	С трансформатором	Погрешность
Диапазон измерения	Силы тока	0,02…5 А	0…500 кА	±0,5%
	Напряжения	40…400 В	0…4 МВ	±0,5%
	Частоты	45…65 Гц		±0,5%
	Активной мощности	20…2000 Вт	0…20 МВт	±1%
	Реактивной мощности	20…2000 ВАр	0…20 МВАр	±1%
	Полной мощности	20…2000 ВА	0…20 МВА	±1%
	Коэффициент мощности (cos φ)	0…1000		±2%
Энергопотребление прибора		< 4 ВА
Время опроса		< 1 c
Количество каналов измерения		1
Интерфейс связи с мастером сети		RS-485
Максимальное количество приборов, одновременно подключаемых к сети RS-485		32
Максимальная скорость передачи данных		115 200 бит/с
Протоколы связи, используемые для передачи информации		ОВЕН; ModBus-RTU; ModBus-ASCII; DCON
Условия эксплуатации		−20…+55°С, ≤ 80%RH
Условия хранения		−25…+55°С
Степень защиты корпуса		IP20 со стороны передней панели IP00 со стороны клеммной колодки
Средний срок службы		10 лет
Средняя наработка на отказ		50 000 часов
Габаритные размеры (В×Ш×Г)		110×76×27
Вес		500 г

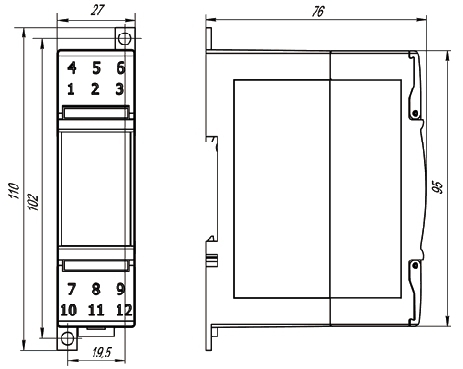

Габаритные размеры

Документация и схемы

Схема	Размер	Файл

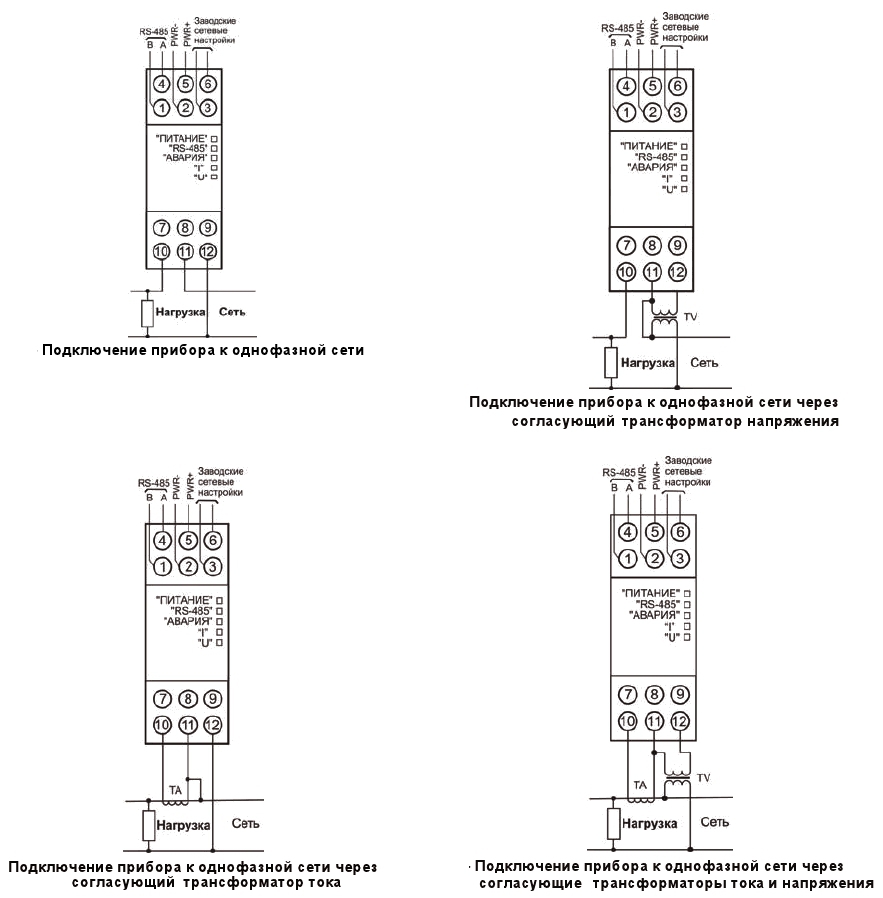

Схема подключения	0.21 Мб
