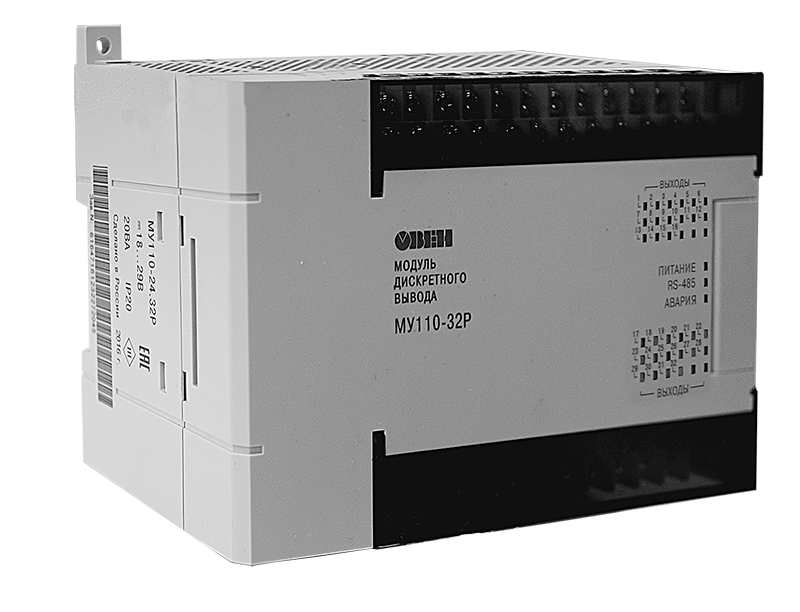

Модуль дискретного вывода ОВЕН МУ110-32Р

Прибор для управления по сигналам из сети RS-485 встроенными дискретными ВЭ, используемыми для подключения исполнительных механизмов с дискретным управлением

32 канала дискретного вывода, групповая развязка
Возможность выдачи ШИМ-сигнала с любого выхода

В закладки

26 940 руб. Наличие: 2...4 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Прибор предназначен для управления по сигналам из сети RS-485 встроенными дискретными ВЭ, используемыми для подключения исполнительных механизмов с дискретным управлением.

Встроенные ВЭ могут работать в режиме ШИМ.

МУ110 работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON.

К МУ110 предоставляются бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.

Конфигурирование МУ110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки.

Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.

Особенности:

32 канала дискретного вывода, групповая развязка
Типы выходных элементов: Р – ЭМ-реле 3 А ~250 В или =30 В
Возможность выдачи ШИМ-сигнала с любого выхода

Технические характеристики:

Параметр	Значение
Напряжение питания: - МУ110-220.32Р - МУ110-24.32Р	~90...264 В (номинальное напряжение 220 В) частотой 47…63 Гц =18...29 В (номинальное напряжение 24 В)
Потребляемая мощность: - МУ110-220.32Р - МУ110-24.32Р	Не более 25 ВА Не более 20 ВА
Количество дискретных выходных элементов	32
Параметры дискретных выходов (электромагнитных реле)	3 А при напряжении не более 250 В 50 Гц и cos j > 0,4 или 3 А при постоянном напряжении не более 30 В
Интерфейс связи с компьютером	RS-485
Максимальная скорость обмена по интерфейсу RS-485	115 200 бит/с
Протокол связи, используемый для передачи информации	ОВЕН; ModBus-RTU; ModBus-ASCII; DCON
Условия эксплуатации: - температура окружающего воздуха - относительная влажность воздуха при +25°С и более низких температурах без конденсации влаги - атмосферное давление	−10...+55°С 80%RH 86...106,7 кПа
Степень защиты корпуса	IP20
Габаритные размеры	(140×110×73) ± 1 мм
Вес	Не более 0,5 кг

Документация и схемы

Схема	Размер	Файл
Схема подключения к ВЭ типа электромагнитное реле	0.07 Мб

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	27.04.2013	0.95 Мб
Диск Мх110	22.02.2019	35.8 Мб
Конфигуратор Мх110	10.05.2012	0.81 Мб
