Прибор предназначен для сбора данных со встроенных дискретных входов с передачей их в сеть RS-485. Прибор может использоваться для контроля подачи напряжения питания на исполнительные механизмы (например, для защиты трехфазного двигателя методом регистрации обрыва одной из питающих его фаз), а также для подсчета числа включений оборудования или перебоев в подаче электропитания на оборудование, питающееся от сети 220 В частотой 50 Гц или от источника постоянного тока. МВ110 работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON. МВ110 не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети, например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор. К приборам ОВЕН МВ110 предоставляются бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей. Конфигурирование МВ110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки. Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.
Параметр | Значение |
Напряжение питания:
МВ110-220.8ДФ МВ110-24.8ДФ МВ110-224.8ДФ (универсальное питание) | 90...264 В переменного тока (номинальное напряжение 220 В) частотой 47…63 Гц
18...29 В постоянного тока (номинальное напряжение 24 В) 90...264 В переменного тока (номинальное напряжение 220 В) частотой 47…63 Гц или 20...375 В постоянного тока (номинальное напряжение 24 В) |
Потребляемая мощность | 6 ВА
|
Количество дискретных входов | 8 |
Интерфейс связи с компьютером | RS-485 |
Максимальная скорость обмена по интерфейсу RS-485 | 115 200 бит/с |
Степень защиты корпуса | IP20 |
Габаритные размеры | (63×110×73) ± 1 мм
|
Вес
| 0,5 кг
|
Схема | Размер | Файл |

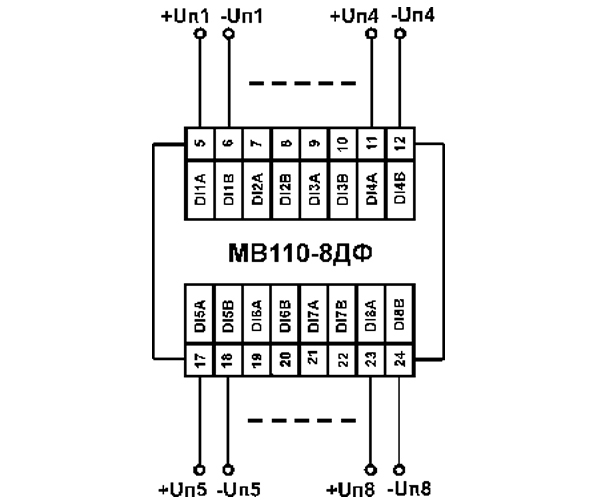

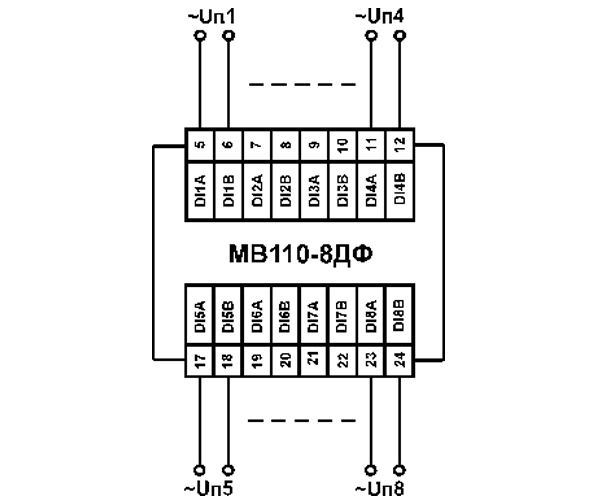

Схема подключения | 0.05 Мб | ![]() |
Документ | Дата изменения | Размер | Файл |
Руководство по эксплуатации | 27.04.2013 | 0.69 Мб | ![]() |
Сертификат соответствия | 31.10.2012 | 0.48 Мб | ![]() |
