Прибор предназначен для преобразования цифровых сигналов, передаваемых по сети RS-485, в аналоговые сигналы диапазоном 0...10 В для управления исполнительными механизмами или для передачи сигналов приборам регистрации и самописцам.
К МУ110 предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.
Конфигурирование МУ110 осуществляется с помощью ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4, соответственно) с помощью программы «Конфигуратор М110», входящей в комплект поставки.
Параметр | Значение |
Напряжение питания:
- МУ110-220. 6У - МУ110-24.6У - МУ110-224.6У |
~90...264 В (номинальное ~220 В), 47…63 Гц =18...29 В (номинальное =24 В) ~90...264 В (номинальное ~220 В), 47…63 Гц или =20...375 В (номинальное =24 В) |
Потребляемая мощность | ≤ 6 ВА |
Количество выходов | 6 |
Тип аналоговых выходных элементов | ЦАП «параметр – напряжение 0…10 В» |
Основная приведенная погрешность ЦАП | ≤ ±0,5% |
Сопротивление нагрузки, подключаемое к выходу | ≥ 2 кОм
|
Диапазон напряжений питания выхода | 12...36 В |
Интерфейс связи с компьютером | RS-485 |
Максимальная скорость обмена по интерфейсу RS-485 | 115 200 бит/с |
Протокол связи, используемый для передачи информации | ОВЕН; ModBus-RTU; ModBus-ASCII; DCON |
Монтаж | на DIN-рейку, на стену |
Условия эксплуатации:
- температура окружающего воздуха - относительная влажность воздуха - атмосферное давление |
−10...+55°С 80%RH (при +25°С) 86...106,7 кПа
|
Степень защиты | IP20 |
Габаритные размеры | 63×110×73 мм |
Схема | Размер | Файл |
Общий чертеж МУ110-6У | 0.1 Мб | |

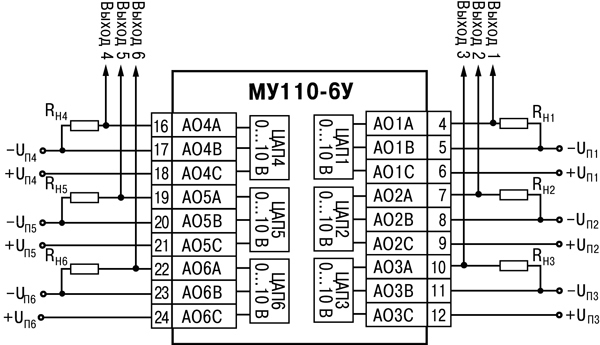

Схема подключения к ВЭ типа ЦАП 0…10В | 0.09 Мб |
Документ | Дата изменения | Размер | Файл |
Руководство по эксплуатации | 27.04.2013 | 0.85 Мб | |
Список параметров МУ110-6У,МУ110-8И | 14.05.2012 | 0.05 Мб | |
Руководство пользователя программой «Конфигуратор М110» | 06.05.2013 | 0.45 Мб | |
Сертификат соответствия для Мх110 | 31.10.2012 | 0.48 Мб | |
Диск Мх110 | 22.02.2019 | 35.8 Мб | |
Конфигуратор Мх110 | 10.05.2012 | 0.81 Мб |
