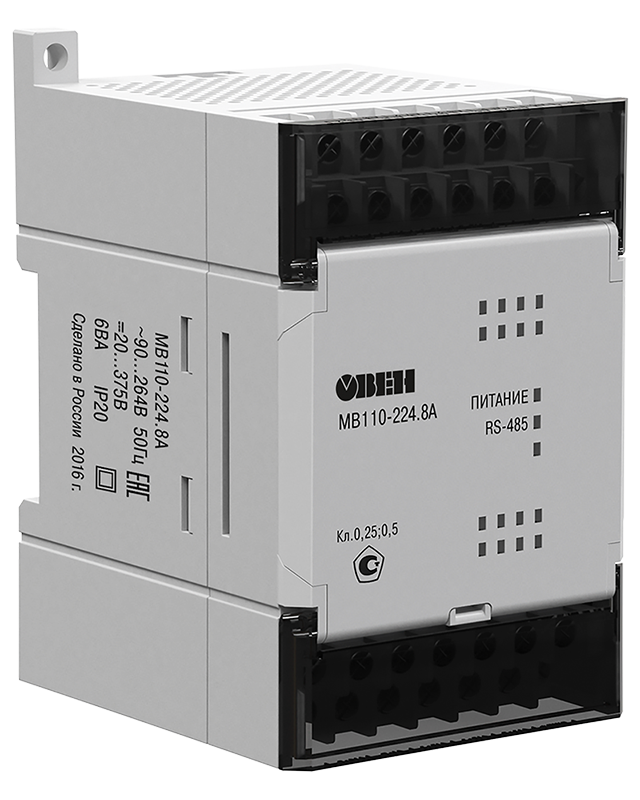

Модуль ввода аналоговых сигналов ОВЕН МВ110-224.8А

Арт: G82252

Прибор для измерения аналоговых сигналов, преобразования измеренных параметров в значение физической величины и последующей передачи этого значения по сети RS-485

8 универсальных каналов аналогового ввода
Частота измерений: до 0,3 с на канал
Класс точности: 0,5/0,25

В закладки

15 060 руб. Наличие: На складе

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Прибор предназначен для измерения аналоговых сигналов, преобразования измеренных параметров в значение физической величины и последующей передачи этого значения по сети RS-485.
Приборы могут быть использованы для построения автоматизированных систем в различных областях промышленности, сельского и коммунального хозяйства, на транспорте.
По эксплуатационной законченности прибор относится к изделиям второго порядка.
Прибор работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON.
Тип протокола определяется прибором автоматически.
К прибору предоставляются бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.
Конфигурирование прибора осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4, соответственно) с помощью программы «Конфигуратор М110», входящей в комплект поставки.

Особенности:

8 универсальных каналов аналогового ввода
Типы входных сигналов: термопреобразователи сопротивления, термопары, унифицированные сигналы напряжения и тока (требуют использования внешнего резистора 50 Ом), сопротивление до 2 кОм
Частота измерений: до 0,3 с на канал
Термопары: L, J, N, K, S, R, B, T, A-1, A-2, A-3
Термопреобразователи сопротивления: 50М, Cu50, 50П, Pt50, Ni100, 100М, Cu100, 100П, Pt100, Ni500, 500М, Cu500, 500П, Pt500, Ni1000, 1000М, Cu1000, 1000П, Pt1000
Унифицированные сигналы: 4...20 мА, 0...20 мА, 0...5 мА, +/−50 мВ, 0...1 В
Напряжение питания: ~220 В и =24 В (универсальный источник питания)

Основные технические характеристики:

Параметр	Значение
Напряжение питания	~90...264 В (номинальное напряжение 220 В) частотой 47...63 Гц или =20...375 В (номинальное напряжение 24 В)
Потребляемая мощность	≤ 6 ВА
Количество аналоговых входов	8
Время опроса одного входа*: - термометры сопротивления - термоэлектрические преобразователи и унифицированные сигналы постоянного напряжения и тока	≤ 0,9 с ≤ 0,6 с
Предел основной приведенной погрешности при измерении: - термоэлектрическими преобразователями - термометрами сопротивления и унифицированными сигналами постоянного напряжения и тока	±0,5% ±0,25%
Электрическая прочность изоляции цепей	1500 В
Интерфейс связи с компьютером	RS-485
Максимальная скорость обмена по интерфейсу RS-485	115 200 бит/с
Протокол связи, используемый для передачи информации	ОВЕН; ModBus-RTU; ModBus-ASCII; DCON
Условия эксплуатации: - температура окружающего воздуха - относительная влажность воздуха при +25°С и более низких температурах без конденсации влаги - атмосферное давление	−10...+55°С 80%RH 86...106,7 кПа
Степень защиты корпуса	IP20 со стороны передней панели, IP00 со стороны клеммной колодки
Габаритные размеры	110×63×73 мм
Вес	≤ 500 г

* Опрос входов происходит последовательно, т. е. опрос восьми входов займет время, равное сумме опросов входов с 1 по 8 Используемые на входе сигналы постоянного тока, напряжения и сопротивления

Наименование	Диапазон измерений, %	Значение единицы младшего разряда, ед. изм.	Предел основной приведенной погрешности, %
Дискретные датчики с выходом типа «сухой контакт»
Датчики контактные («сухие»)	0 и 100	Не устанавливается	±0,25
Сигнал постоянного напряжения
−50...50 мВ	0…100	0,1	±0,25
Унифицированные сигналы по ГОСТ 26.011-80
0...1 В	0…100	0,1	±0,25
0...5 мА	0…100	0,1	±0,25
0...20 мА	0…100	0,1	±0,25
4...20 мА	0…100	0,1	±0,25
Датчики положения задвижек
Резистивный (25...900 Ом)	2,8*...100	1	±0,25
Резистивный (25...2000 Ом)	1,26*...100	1	±0,25
Токовый 0(4)...20 мА	0...100	1	±0,25
Токовый 0...5 мА	0...100	1	±0,25

* Диапазон сопротивления от 0 до 25 Ом воспринимается прибором как короткое замыкание датчика

Габаритные размеры

Версия: 2020-10-31-ШАР

Документация и схемы

Схема	Размер	Файл
Общий чертеж МВ110-8А	0.03 Мб
Схема подключения термометра сопротивления	0.01 Мб
Схема подключения термоэлектрического преобразователя	0.01 Мб
Схема подключения активного датчика с выходом в виде напряжения -50…50мВ или 0…1В	0.01 Мб
Схема подключения активного датчика с токовым выходом 0…5, 0…20 или 4…20мА	0.01 Мб
Схема подключения датчика положения резистивного типа 0…900 Ом или 0…2000 Ом	0.01 Мб
Схема подключения дискретных датчиков «сухие контакты»	0.01 Мб

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	27.04.2013	1.08 Мб
Руководство пользователя программой «Конфигуратор М110»	06.05.2013	0.45 Мб
Диск Мх110	22.02.2019	35.8 Мб
Конфигуратор Мх110	10.05.2012	0.81 Мб
