Особенности:
| Параметры
| Значение |
| Количество входов для подключения датчиков | 1...8
|
| Предел допустимой основной погрешности измерения входного параметра (без учета погрешности датчика)
| ±0,5% |
| Время опроса одного входа
| ≤ 1 с
|
| Напряжение питания активных датчиков
| =20...28 В
|
| Максимально допустимый ток
| 150 мА |
| Количество выходных устройств | 8
|
| Напряжение питания
| ~90...245 В |
| Тип кабеля | Экранированная витая пара |
| Тип корпуса | Щитовой Щ4, Щ7
|
| Условия эксплуатации:
- температура окружающего воздуха - атмосферное давление - относительная влажность воздуха |
+1...+50°C 86...106,7 кПа ≤ 80%RH при +25°С и ниже без конденсации влаги |
| Степень защиты корпуса со стороны передней панели | IP54 |

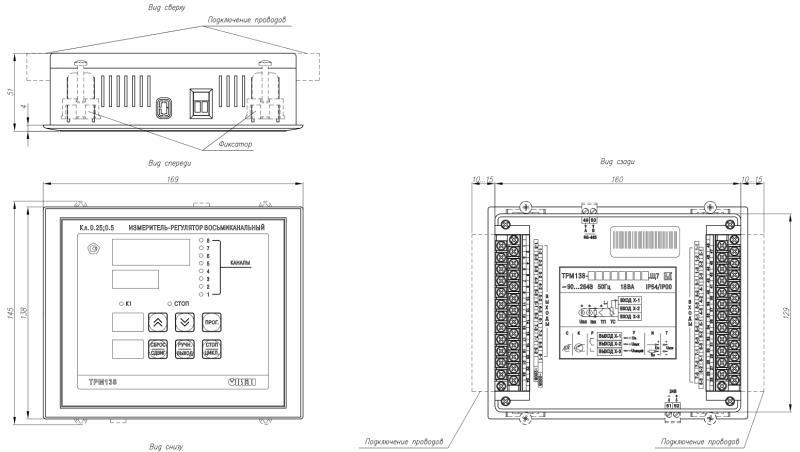

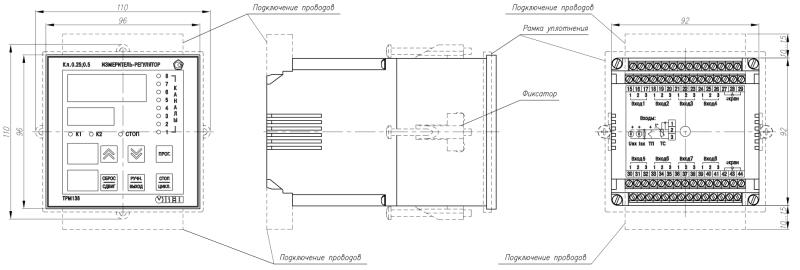

| Габаритные размеры
- щитовой Щ4 - щитовой Щ7 | 96×96×145 мм
144×169×50,5 мм |

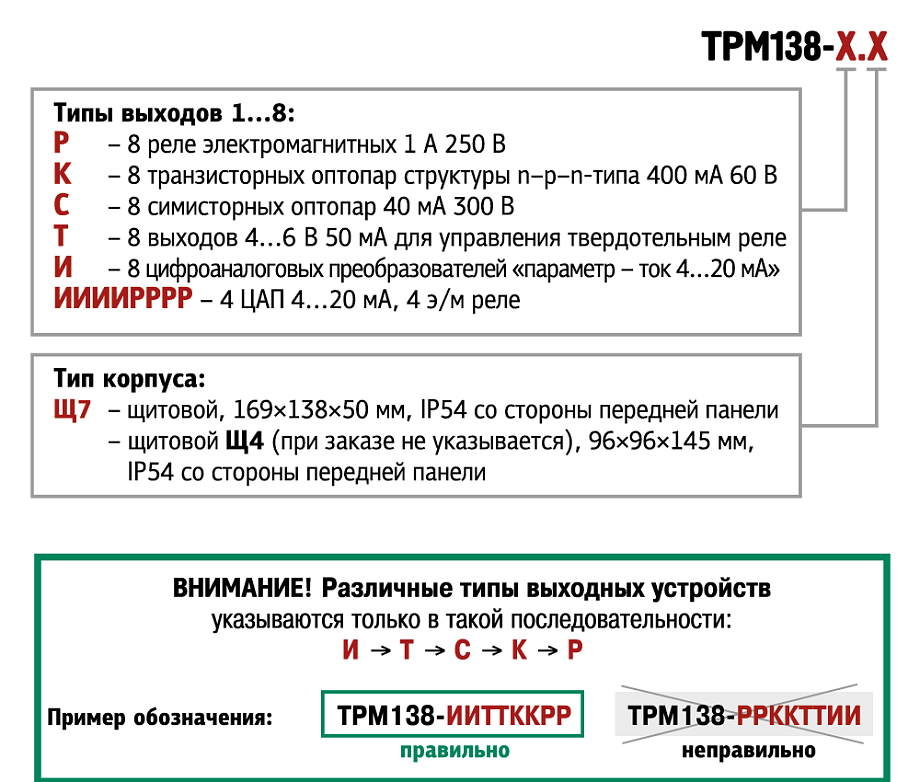

| Обозначение
| Тип выходного устройства
| Электрические характеристики
|
| Р
| Электромагнитное реле | 8 А при ~220 В, cos φ > 0,4 |
| К
| Транзисторная оптопара структуры n–p–n типа | 400 мА при 60 В пост. тока |
| С
| Симисторная оптопара | 50 мА при ~240 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой ≤ 50 Гц и tимп. = 5 мс) |
| И
| Цифроаналоговый преобразователь «параметр–ток 4…20 мА» | Нагрузка 0…1000 Ом, напряжение питания 10...30 В пост. тока |
| Т
| Выход для управления
твердотельным реле | Выходное напряжение 4...6 В
Максимальный выходной ток 50 мА |
| Схема | Размер | Файл |
| Схема подключения | 0.1 Мб |
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 27.04.2013 | 2.99 Мб | |
| Сертификат соответствия ТРМ138 | 03.10.2011 | 0.17 Мб | |
| Сертификат об утверждении типа средств измерения (Россия) | 03.10.2011 | 0.13 Мб | |
| Сертификат об утверждении типа средств измерения (Беларусь) | 03.10.2011 | 0.17 Мб | |
| Сертификат об утверждении типа средств измерения (Украина) | 03.10.2011 | 0.23 Мб | |
| Сертификат об утверждении типа средств измерения (Украина, на русском языке) | 03.10.2011 | 0.24 Мб | |
| Сертификат об утверждении типа средств измерения (Казахстан, на русском языке) | 03.10.2011 | 0.14 Мб | |
| Сертификат об утверждении типа средств измерения (Казахстан) | 03.10.2011 | 0.13 Мб |
| Артикул | Корпус | Выход 1-4 | Выход 5-8 | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| Артикул | Корпус | Выход 1-4 | Выход 5-8 | Срок поставки | Стоимость |
|---|
| Артикул | Свойства | Срок поставки | Стоимость | ||
|---|---|---|---|---|---|
| Артикул | Свойства | Срок поставки | Стоимость | ||
|---|---|---|---|---|---|
| Артикул | Корпус | Выход 1-4 | Выход 5-8 | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| W47475 | Щ4 | РРРР | РРРР | Со склада | 25035 руб. |
| Артикул | Корпус | Выход 1-4 | Выход 5-8 | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| W47431 | Щ4 | ИИИИ | ИИИИ | 1...2 недели | 28988 руб. |
| W47451 | Щ4 | ИИИИ | КККК | 1...2 недели | 28988 руб. |
| W47471 | Щ4 | ИИИИ | РРРР | 1...2 недели | 28988 руб. |
| W47491 | Щ4 | ИИИИ | СССС | 1...2 недели | 28988 руб. |
| W47511 | Щ4 | ИИИИ | ТТТТ | 1...2 недели | По запросу |
| W47531 | Щ4 | ИИИИ | УУУУ | 1...2 недели | 28988 руб. |
| W47551 | Щ4 | ИИИИ | ККРР | 1...2 недели | По запросу |
| W47571 | Щ4 | ИИИИ | РРУУ | 1...2 недели | По запросу |
| W47433 | Щ4 | КККК | ИИИИ | 1...2 недели | По запросу |
| W47453 | Щ4 | КККК | КККК | 1...2 недели | 25035 руб. |
| W47473 | Щ4 | КККК | РРРР | 1...2 недели | 28988 руб. |
| W47493 | Щ4 | КККК | СССС | 1...2 недели | По запросу |
| W47513 | Щ4 | КККК | ТТТТ | 1...2 недели | По запросу |
| W47533 | Щ4 | КККК | УУУУ | 1...2 недели | 28988 руб. |
| W47553 | Щ4 | КККК | ККРР | 1...2 недели | По запросу |
| W47573 | Щ4 | КККК | РРУУ | 1...2 недели | По запросу |
| W47435 | Щ4 | РРРР | ИИИИ | 1...2 недели | По запросу |
| W47455 | Щ4 | РРРР | КККК | 1...2 недели | По запросу |
| W47475 | Щ4 | РРРР | РРРР | Со склада | 25035 руб. |
| W47495 | Щ4 | РРРР | СССС | 1...2 недели | По запросу |
| W47515 | Щ4 | РРРР | ТТТТ | 1...2 недели | По запросу |
| W47535 | Щ4 | РРРР | УУУУ | 1...2 недели | 28988 руб. |
| W47555 | Щ4 | РРРР | ККРР | 1...2 недели | По запросу |
| W47575 | Щ4 | РРРР | РРУУ | 1...2 недели | 28988 руб. |
| W47437 | Щ4 | СССС | ИИИИ | 1...2 недели | 28988 руб. |
| W47457 | Щ4 | СССС | КККК | 1...2 недели | 28988 руб. |
| W47477 | Щ4 | СССС | РРРР | 1...2 недели | 28988 руб. |
| W47497 | Щ4 | СССС | СССС | 1...2 недели | 25035 руб. |
| W47517 | Щ4 | СССС | ТТТТ | 1...2 недели | По запросу |
| W47537 | Щ4 | СССС | УУУУ | 1...2 недели | По запросу |
| W47557 | Щ4 | СССС | ККРР | 1...2 недели | По запросу |
| W47577 | Щ4 | СССС | РРУУ | 1...2 недели | По запросу |
| W47439 | Щ4 | ТТТТ | ИИИИ | 1...2 недели | По запросу |
| W47459 | Щ4 | ТТТТ | КККК | 1...2 недели | По запросу |
| W47479 | Щ4 | ТТТТ | РРРР | 1...2 недели | 28988 руб. |
| W47499 | Щ4 | ТТТТ | СССС | 1...2 недели | По запросу |
| W47519 | Щ4 | ТТТТ | ТТТТ | 1...2 недели | 25035 руб. |
| W47539 | Щ4 | ТТТТ | УУУУ | 1...2 недели | По запросу |
| W47559 | Щ4 | ТТТТ | ККРР | 1...2 недели | По запросу |
| W47579 | Щ4 | ТТТТ | РРУУ | 1...2 недели | По запросу |
| W47441 | Щ4 | ИРРР | ИИИИ | 1...2 недели | По запросу |
| W47461 | Щ4 | ИРРР | КККК | 1...2 недели | По запросу |
| W47481 | Щ4 | ИРРР | РРРР | 1...2 недели | 28988 руб. |
| W47501 | Щ4 | ИРРР | СССС | 1...2 недели | По запросу |
| W47521 | Щ4 | ИРРР | ТТТТ | 1...2 недели | По запросу |
| W47541 | Щ4 | ИРРР | УУУУ | 1...2 недели | По запросу |
| W47561 | Щ4 | ИРРР | ККРР | 1...2 недели | По запросу |
| W47581 | Щ4 | ИРРР | РРУУ | 1...2 недели | 28988 руб. |
| W47443 | Щ4 | ИИИР | ИИИИ | 1...2 недели | По запросу |
| W47463 | Щ4 | ИИИР | КККК | 1...2 недели | По запросу |
| W47483 | Щ4 | ИИИР | РРРР | 1...2 недели | 28988 руб. |
| W47503 | Щ4 | ИИИР | СССС | 1...2 недели | По запросу |
| W47523 | Щ4 | ИИИР | ТТТТ | 1...2 недели | По запросу |
| W47543 | Щ4 | ИИИР | УУУУ | 1...2 недели | По запросу |
| W47563 | Щ4 | ИИИР | ККРР | 1...2 недели | По запросу |
| W47583 | Щ4 | ИИИР | РРУУ | 1...2 недели | По запросу |
| W47445 | Щ4 | ИИРР | ИИИИ | 1...2 недели | По запросу |
| W47465 | Щ4 | ИИРР | КККК | 1...2 недели | По запросу |
| W47485 | Щ4 | ИИРР | РРРР | 1...2 недели | По запросу |
| W47505 | Щ4 | ИИРР | СССС | 1...2 недели | По запросу |
| W47525 | Щ4 | ИИРР | ТТТТ | 1...2 недели | По запросу |
| W47545 | Щ4 | ИИРР | УУУУ | 1...2 недели | По запросу |
| W47565 | Щ4 | ИИРР | ККРР | 1...2 недели | По запросу |
| W47585 | Щ4 | ИИРР | РРУУ | 1...2 недели | По запросу |
| W47447 | Щ4 | ИИСС | ИИИИ | 1...2 недели | По запросу |
| W47467 | Щ4 | ИИСС | КККК | 1...2 недели | По запросу |
| W47487 | Щ4 | ИИСС | РРРР | 1...2 недели | 28988 руб. |
| W47507 | Щ4 | ИИСС | СССС | 1...2 недели | По запросу |
| W47527 | Щ4 | ИИСС | ТТТТ | 1...2 недели | По запросу |
| W47547 | Щ4 | ИИСС | УУУУ | 1...2 недели | По запросу |
| W47567 | Щ4 | ИИСС | ККРР | 1...2 недели | По запросу |
| W47587 | Щ4 | ИИСС | РРУУ | 1...2 недели | По запросу |
| W47449 | Щ4 | ИИТТ | ИИИИ | 1...2 недели | По запросу |
| W47469 | Щ4 | ИИТТ | КККК | 1...2 недели | По запросу |
| W47489 | Щ4 | ИИТТ | РРРР | 1...2 недели | 28988 руб. |
| W47509 | Щ4 | ИИТТ | СССС | 1...2 недели | По запросу |
| W47529 | Щ4 | ИИТТ | ТТТТ | 1...2 недели | По запросу |
| W47549 | Щ4 | ИИТТ | УУУУ | 1...2 недели | По запросу |
| W47569 | Щ4 | ИИТТ | ККРР | 1...2 недели | По запросу |
| W47589 | Щ4 | ИИТТ | РРУУ | 1...2 недели | По запросу |
| W47432 | Щ7 | ИИИИ | ИИИИ | 1...2 недели | 28988 руб. |
| W47452 | Щ7 | ИИИИ | КККК | 1...2 недели | 28988 руб. |
| W47472 | Щ7 | ИИИИ | РРРР | 1...2 недели | 28988 руб. |
| W47492 | Щ7 | ИИИИ | СССС | 1...2 недели | 28988 руб. |
| W47512 | Щ7 | ИИИИ | ТТТТ | 1...2 недели | 28988 руб. |
| W47532 | Щ7 | ИИИИ | УУУУ | 1...2 недели | 28988 руб. |
| W47552 | Щ7 | ИИИИ | ККРР | 1...2 недели | По запросу |
| W47572 | Щ7 | ИИИИ | РРУУ | 1...2 недели | 28988 руб. |
| W47434 | Щ7 | КККК | ИИИИ | 1...2 недели | По запросу |
| W47454 | Щ7 | КККК | КККК | 1...2 недели | 25035 руб. |
| W47474 | Щ7 | КККК | РРРР | 1...2 недели | 28988 руб. |
| W47494 | Щ7 | КККК | СССС | 1...2 недели | По запросу |
| W47514 | Щ7 | КККК | ТТТТ | 1...2 недели | По запросу |
| W47534 | Щ7 | КККК | УУУУ | 1...2 недели | 28988 руб. |
| W47554 | Щ7 | КККК | ККРР | 1...2 недели | По запросу |
| W47574 | Щ7 | КККК | РРУУ | 1...2 недели | По запросу |
| W47436 | Щ7 | РРРР | ИИИИ | 1...2 недели | По запросу |
| W47456 | Щ7 | РРРР | КККК | 1...2 недели | По запросу |
| W47476 | Щ7 | РРРР | РРРР | 1...2 недели | 25035 руб. |
| W47496 | Щ7 | РРРР | СССС | 1...2 недели | По запросу |
| W47516 | Щ7 | РРРР | ТТТТ | 1...2 недели | По запросу |
| W47536 | Щ7 | РРРР | УУУУ | 1...2 недели | 28988 руб. |
| W47556 | Щ7 | РРРР | ККРР | 1...2 недели | По запросу |
| W47576 | Щ7 | РРРР | РРУУ | 1...2 недели | 28988 руб. |
| W47438 | Щ7 | СССС | ИИИИ | 1...2 недели | 28988 руб. |
| W47458 | Щ7 | СССС | КККК | 1...2 недели | 28988 руб. |
| W47478 | Щ7 | СССС | РРРР | 1...2 недели | 28988 руб. |
| W47498 | Щ7 | СССС | СССС | 1...2 недели | 25035 руб. |
| W47518 | Щ7 | СССС | ТТТТ | 1...2 недели | По запросу |
| W47538 | Щ7 | СССС | УУУУ | 1...2 недели | По запросу |
| W47558 | Щ7 | СССС | ККРР | 1...2 недели | По запросу |
| W47578 | Щ7 | СССС | РРУУ | 1...2 недели | По запросу |
| W47440 | Щ7 | ТТТТ | ИИИИ | 1...2 недели | По запросу |
| W47460 | Щ7 | ТТТТ | КККК | 1...2 недели | 28988 руб. |
| W47480 | Щ7 | ТТТТ | РРРР | 1...2 недели | 28988 руб. |
| W47500 | Щ7 | ТТТТ | СССС | 1...2 недели | По запросу |
| W47520 | Щ7 | ТТТТ | ТТТТ | 1...2 недели | 25035 руб. |
| W47540 | Щ7 | ТТТТ | УУУУ | 1...2 недели | 28988 руб. |
| W47560 | Щ7 | ТТТТ | ККРР | 1...2 недели | По запросу |
| W47580 | Щ7 | ТТТТ | РРУУ | 1...2 недели | По запросу |
| W47442 | Щ7 | ИРРР | ИИИИ | 1...2 недели | По запросу |
| W47462 | Щ7 | ИРРР | КККК | 1...2 недели | По запросу |
| W47482 | Щ7 | ИРРР | РРРР | 1...2 недели | 28988 руб. |
| W47502 | Щ7 | ИРРР | СССС | 1...2 недели | По запросу |
| W47522 | Щ7 | ИРРР | ТТТТ | 1...2 недели | По запросу |
| W47542 | Щ7 | ИРРР | УУУУ | 1...2 недели | По запросу |
| W47562 | Щ7 | ИРРР | ККРР | 1...2 недели | По запросу |
| W47582 | Щ7 | ИРРР | РРУУ | 1...2 недели | 28988 руб. |
| W47444 | Щ7 | ИИИР | ИИИИ | 1...2 недели | По запросу |
| W47464 | Щ7 | ИИИР | КККК | 1...2 недели | По запросу |
| W47484 | Щ7 | ИИИР | РРРР | 1...2 недели | 28988 руб. |
| W47504 | Щ7 | ИИИР | СССС | 1...2 недели | По запросу |
| W47524 | Щ7 | ИИИР | ТТТТ | 1...2 недели | По запросу |
| W47544 | Щ7 | ИИИР | УУУУ | 1...2 недели | По запросу |
| W47564 | Щ7 | ИИИР | ККРР | 1...2 недели | По запросу |
| W47584 | Щ7 | ИИИР | РРУУ | 1...2 недели | 28988 руб. |
| W47446 | Щ7 | ИИРР | ИИИИ | 1...2 недели | По запросу |
| W47466 | Щ7 | ИИРР | КККК | 1...2 недели | По запросу |
| W47486 | Щ7 | ИИРР | РРРР | 1...2 недели | 28988 руб. |
| W47506 | Щ7 | ИИРР | СССС | 1...2 недели | По запросу |
| W47526 | Щ7 | ИИРР | ТТТТ | 1...2 недели | По запросу |
| W47546 | Щ7 | ИИРР | УУУУ | 1...2 недели | По запросу |
| W47566 | Щ7 | ИИРР | ККРР | 1...2 недели | По запросу |
| W47586 | Щ7 | ИИРР | РРУУ | 1...2 недели | 28988 руб. |
| W47448 | Щ7 | ИИСС | ИИИИ | 1...2 недели | По запросу |
| W47468 | Щ7 | ИИСС | КККК | 1...2 недели | По запросу |
| W47488 | Щ7 | ИИСС | РРРР | 1...2 недели | По запросу |
| W47508 | Щ7 | ИИСС | СССС | 1...2 недели | По запросу |
| W47528 | Щ7 | ИИСС | ТТТТ | 1...2 недели | По запросу |
| W47548 | Щ7 | ИИСС | УУУУ | 1...2 недели | По запросу |
| W47568 | Щ7 | ИИСС | ККРР | 1...2 недели | По запросу |
| W47588 | Щ7 | ИИСС | РРУУ | 1...2 недели | По запросу |
| W47450 | Щ7 | ИИТТ | ИИИИ | 1...2 недели | По запросу |
| W47470 | Щ7 | ИИТТ | КККК | 1...2 недели | По запросу |
| W47490 | Щ7 | ИИТТ | РРРР | 1...2 недели | 28988 руб. |
| W47510 | Щ7 | ИИТТ | СССС | 1...2 недели | По запросу |
| W47530 | Щ7 | ИИТТ | ТТТТ | 1...2 недели | По запросу |
| W47550 | Щ7 | ИИТТ | УУУУ | 1...2 недели | По запросу |
| W47570 | Щ7 | ИИТТ | ККРР | 1...2 недели | По запросу |
| W47590 | Щ7 | ИИТТ | РРУУ | 1...2 недели | По запросу |
Отзывы на этот товар пока отсутствуют.
