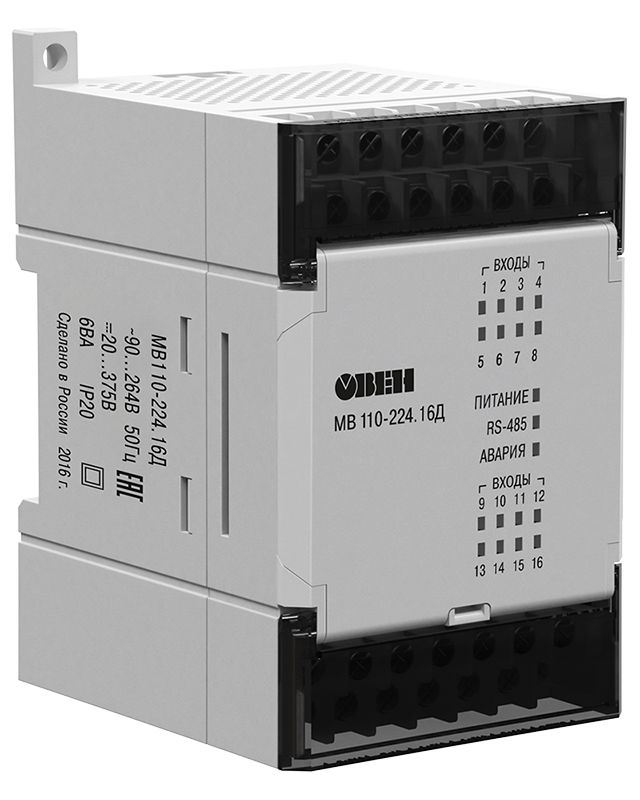

Модуль ввода дискретных сигналов ОВЕН МВ110-16Д
Прибор для сбора данных со встроенных дискретных входов с передачей их в сеть RS-485
- Cчетчик импульсов частотой до 1 кГц
- Работа в сети RS-485
- Протоколы: ОВЕН, ModBus-RTU, ModBus-ASCII, DCON
Прибор предназначен для сбора данных со встроенных дискретных входов с передачей их в сеть RS-485. Встроенные дискретные входы могут работать в режиме счетчиков импульсов частотой до 1 кГц. МВ110 работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON. МВ110 не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети – например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор. К МВ110 предоставляется бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей. Конфигурирование МВ110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки. Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.
Особенности:
- 16 каналов дискретного ввода, без изоляции
- Типы сигналов: беспотенциальные («сухие») контакты, транзисторные ключи n-p-n типа
- Частота измерений: до 1 кГц, минимальная длительность импульса 0,5 мс
- Счетчик импульсов для каждого канала
- Напряжение питания*: ~220 В и =24 В (универсальный источник питания)
Основные технические характеристики:
| Параметр | Значение |
| Напряжение питания:
МВ110-220.16Д(ДН) МВ110-24.16Д(ДН) МВ110-224.16Д(ДН) |
90...264 В переменного тока (номинальное напряжение 220 В) частотой 47…63 Гц 18...29 В постоянного тока (номинальное напряжение 24 В)
90...264 В переменного тока (номинальное напряжение 220 В) частотой 47…63 Гц или
|
| Потребляемая мощность | 6 ВА
|
| Количество дискретных входов | 16 |
| Интерфейс связи с компьютером | RS-485 |
| Максимальная скорость обмена по интерфейсу RS-485 | 115 200 бит/с |
| Степень защиты корпуса | IP20 |
| Габаритные размеры прибора | (63×110×73) ± 1 мм
|
| Вес
| 0,5 кг
|
| Схема | Размер | Файл |

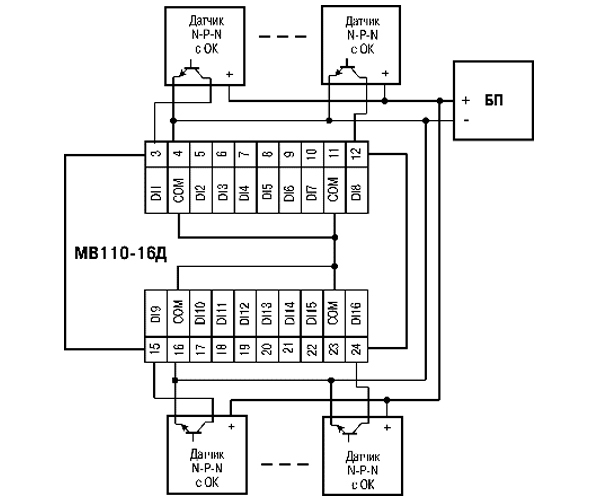

| Схема подключения | 0.04 Мб |  |

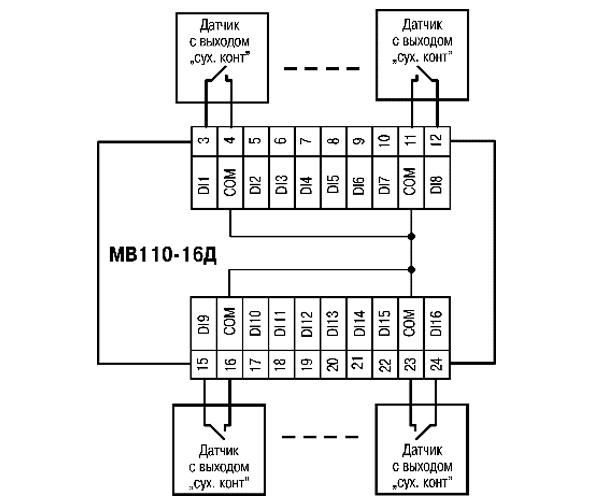

| Схема подключения | 0.03 Мб |  |
| Документ | Дата изменения | Размер | Файл |
| Сертификат соответствия | 31.10.2012 | 0.48 Мб |  |
| Руководство по эксплуатации | 27.04.2013 | 0.8 Мб |  |
