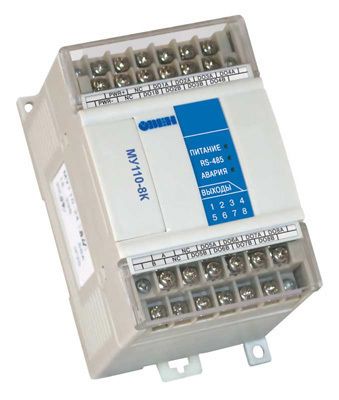

Модуль дискретного вывода ОВЕН МУ110-224.8

Прибор для управления по сигналам из сети RS-485 встроенными дискретными ВЭ, используемыми для подключения исполнительных механизмов с дискретным управлением

Количество выходов: 8
Тип дискретных выходных сигналов: NPN, электромагнитное реле
Реле: ~4 А, 250 В, =4 А, 30 В
Интерфейс: RS-485
Монтаж: на DIN-рейку, на стену

В закладки

10 740 руб. Наличие: Со склада Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (2)
Все модификации ()
Отзывы (0)

Прибор предназначен для управления по сигналам из сети RS-485 встроенными дискретными ВЭ, используемыми для подключения исполнительных механизмов с дискретным управлением.

К МУ110 предоставляются бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.

Конфигурирование МУ110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки.

Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.

Особенности:

Возможность выдачи ШИМ-сигнала с любого выхода
Поддерживаемые протоколы: ОВЕН, ModBus-RTU, ModBus-ASCII, DCON
Универсальный источник питания ~220 В и =24 В

Основные технические характеристики:

Параметр	Значение
Напряжение питания: - МУ110-220.8Р(К) - МУ110-24.8Р(К) - МУ110-224.8Р(К)	~90...264 В (номинальное ~220 В), 47…63 Гц =18...29 В (номинальное =24 В) ~90...264 В (номинальное ~220 В), 47…63 Гц или =20...375 В (номинальное =24 В)
Потребляемая мощность	≤ 6 ВА
Количество выходов	8
Параметры дискретных ВЭ: - ОВЕН МУ110-8Р - ОВЕН МУ110-8К	Электромагнитное реле: ~4 А, 250 В, =4 А, 30 В NPN: 400 мА, = 60 В
Интерфейс связи с компьютером	RS-485
Максимальная скорость обмена по интерфейсу RS-485	115 200 бит/с
Протокол связи, используемый для передачи информации	ОВЕН; ModBus-RTU; ModBus-ASCII; DCON
Условия эксплуатации: - температура окружающего воздуха - относительная влажность воздуха - атмосферное давление	−10...+55°С 80%RH (при +25°С) 86...106,7 кПа
Монтаж	на DIN-рейку, на стену
Степень защиты	IP20
Габаритные размеры	75×63×110 мм
Вес	≤ 500 г

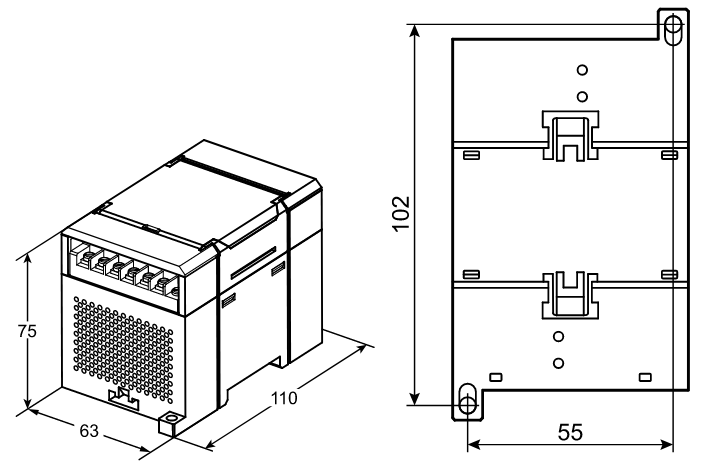

Габаритные размеры

Версия: 2020-11-05-ШАР

Документация и схемы

Схема	Размер	Файл

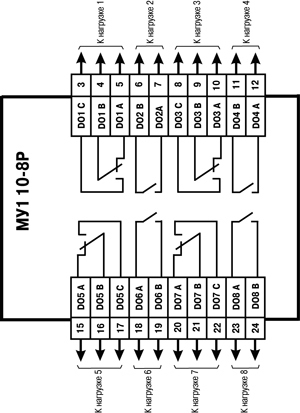

Схема подключения к ВЭ типа электромагнитное реле	0.05 Мб

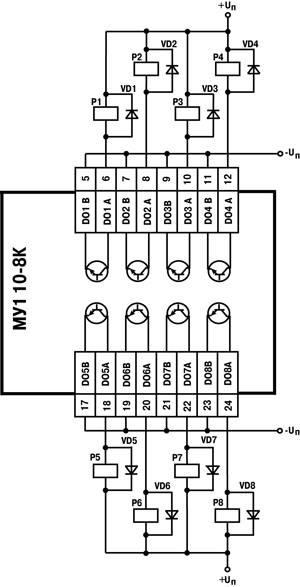

Схема подключения нагрузки к ВЭ типа К (для МУ110-8К)	0.06 Мб

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	27.04.2013	0.84 Мб
Сертификат соответствия для Мх110	31.10.2012	0.48 Мб
Список параметров МУ110-8Р(К)	14.05.2012	0.05 Мб
Руководство пользователя программой «Конфигуратор М110»	06.05.2013	0.45 Мб
Диск Мх110	22.02.2019	35.8 Мб
Конфигуратор Мх110	10.05.2012	0.81 Мб
Программа обновления встроенного обеспечения микроконтроллера (добавлена поддержка 15 функции протокол ModBus)	22.02.2019	0.71 Мб

Артикул	Тип выходов	Срок поставки	Стоимость
К Р

Артикул	Модель	Тип выходов	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Тип выходов	Срок поставки	Стоимость
F90171	МУ110-224.8К	К	Со склада	10740 руб. – +
F90172	МУ110-224.8Р [М01]	Р	Со склада	10740 руб. – +

Артикул	Модель	Тип выходов	Срок поставки	Стоимость
F90171	МУ110-224.8К	К	Со склада	10740 руб. – +
F90172	МУ110-224.8Р [М01]	Р	Со склада	10740 руб. – +
