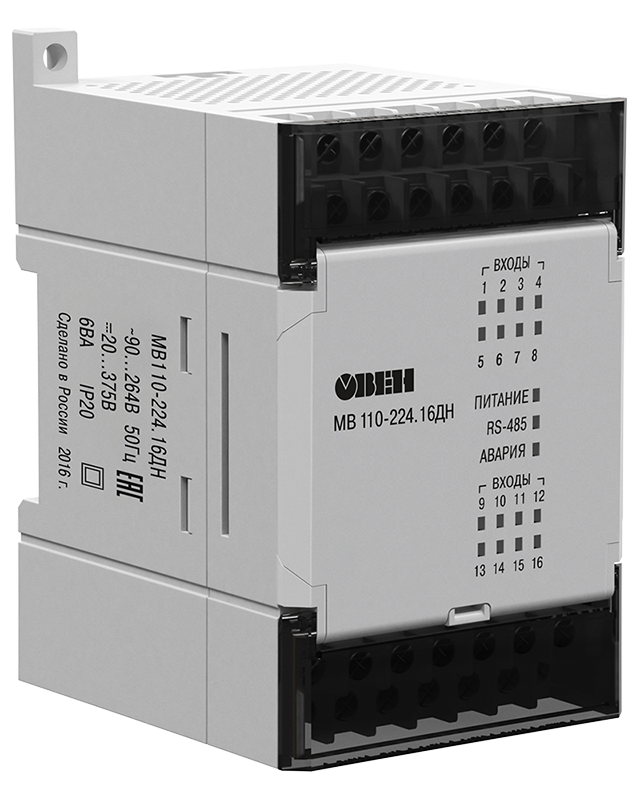

Модуль ввода дискретных сигналов ОВЕН МВ110-224.16ДН

Арт: F90185

Прибор для сбора данных со встроенных дискретных входов с передачей их в сеть RS-485

Счетчик импульсов частотой до 1 кГц
Работа в сети RS-485
Протоколы: ОВЕН, ModBus-RTU, ModBus-ASCII, DCON

В закладки

10 440 руб. Наличие: 2...4 недели

+ –

В корзину

Доставка по России
Способы оплаты

Описание

Отзывы (0)

Прибор предназначен для сбора данных со встроенных дискретных входов с передачей их в сеть RS-485. Встроенные дискретные входы могут работать в режиме счетчиков импульсов частотой до 1 кГц. МВ110 работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON. МВ110 не является Мастером сети, поэтому сеть RS-485 должна иметь Мастер сети – например, ПК с запущенной на нем SCADA-системой, контроллер или регулятор. К МВ110 предоставляются бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей. Конфигурирование МВ110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки. Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.

Особенности:

16 каналов дискретного ввода, без изоляции – модификация Д, групповая изоляция – модификация ДН

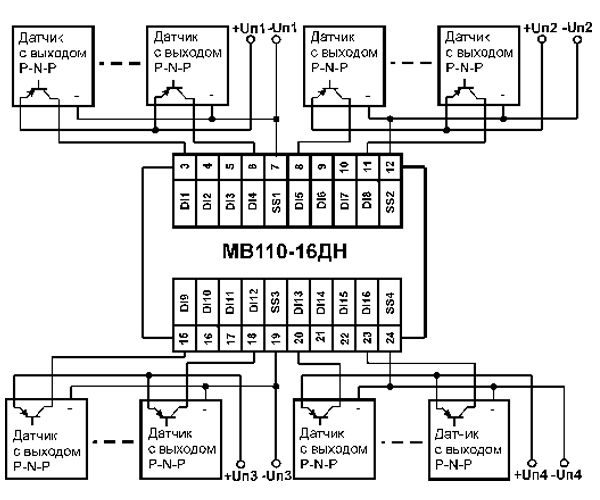

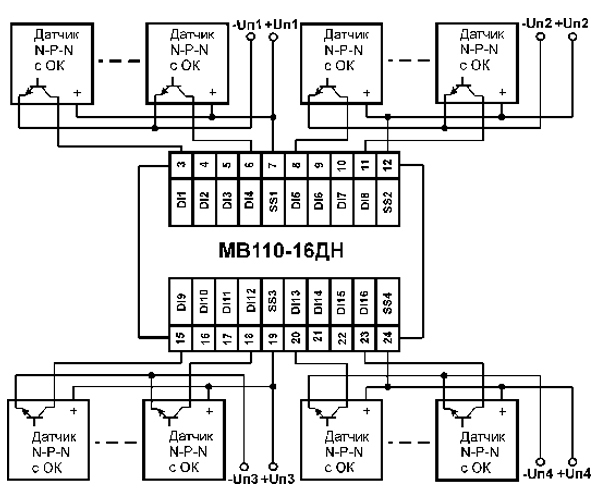

Типы входных сигналов: сигналы =24 В, транзисторные ключи p-n-p, n-p-n типа
Частота измерений: до 1 кГц, минимальная длительность импульса 0.5 мс
Счетчик импульсов для каждого канала
Напряжение питания: ~220 В и =24 В (универсальный источник питания)

Основные технические характеристики:

Параметр	Значение
Напряжение питания: МВ110-220.16Д(ДН) МВ110-24.16Д(ДН) МВ110-224.16Д(ДН)	90...264 В переменного тока (номинальное напряжение 220 В) частотой 47…63 Гц 18...29 В постоянного тока (номинальное напряжение 24 В) 90...264 В переменного тока (номинальное напряжение 220 В) частотой 47…63 Гц или 20...375 В постоянного тока (номинальное напряжение 24 В)
Потребляемая мощность	6 ВА
Количество дискретных входов	16
Интерфейс связи с компьютером	RS-485
Максимальная скорость обмена по интерфейсу RS-485	115 200 бит/с
Степень защиты корпуса	IP20
Габаритные размеры	(63×110×73) ± 1 мм
Вес	0,5 кг

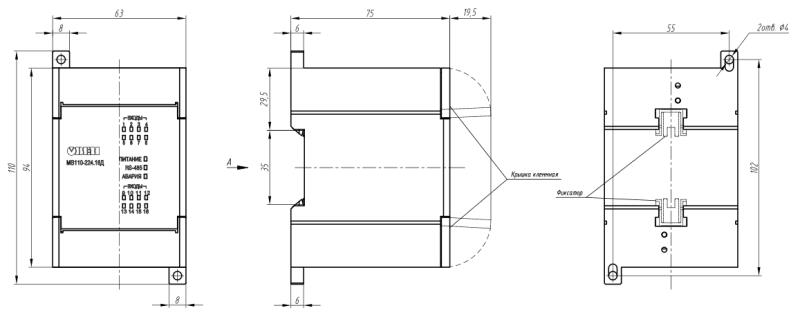

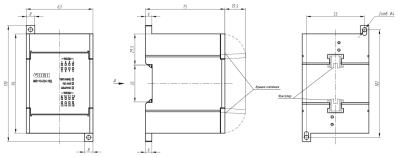

Габаритные размеры

Версия: 2020-10-23-ШАР

Документация и схемы

Схема	Размер	Файл

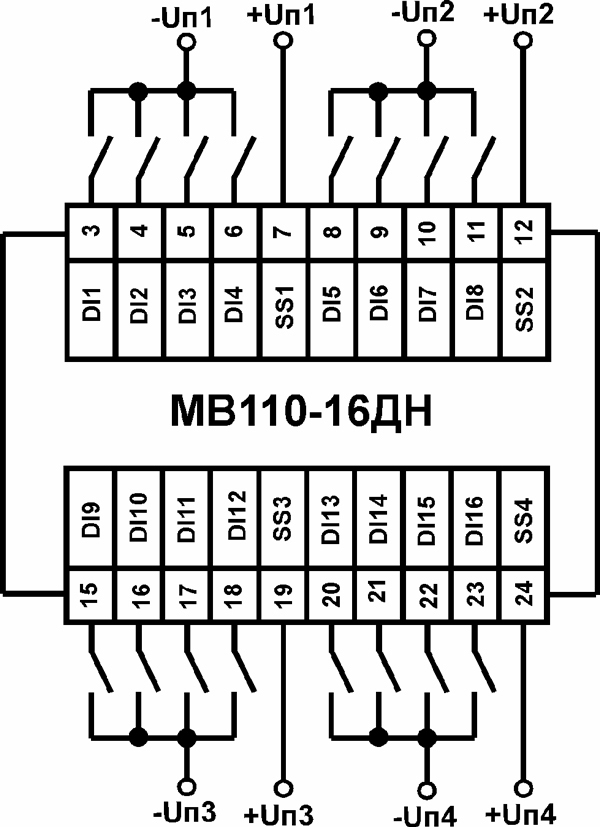

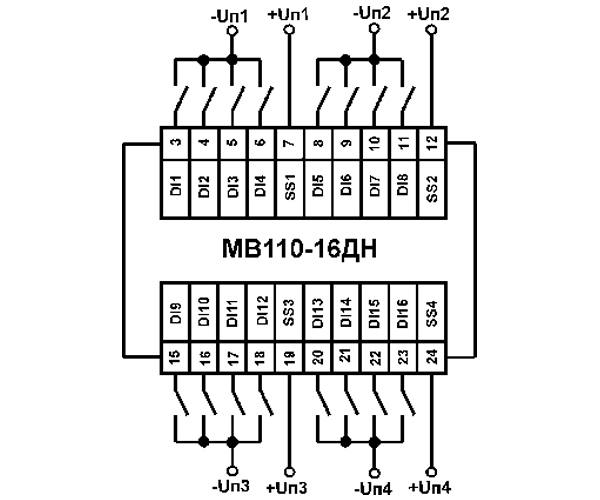

Схема подключения	0.12 Мб

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	27.04.2013	0.8 Мб
Сертификат соответствия	31.10.2012	0.48 Мб
