Модуль дискретного вывода ОВЕН МУ110-224.16

Прибор для управления по сигналам из сети RS-485 встроенными дискретными ВЭ, используемыми для подключения исполнительных механизмов с дискретным управлением

16 каналов дискретного вывода, групповая развязка
Возможность выдачи ШИМ-сигнала с любого выхода

В закладки

16 560 руб. Наличие: На складе Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все со склада (1)
Все модификации ()
Отзывы (0)

Прибор предназначен для управления по сигналам из сети RS-485 встроенными дискретными ВЭ, используемыми для подключения исполнительных механизмов с дискретным управлением.

Встроенные ВЭ могут работать в режиме ШИМ.

МУ110 работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON.

К МУ110 предоставляются бесплатный ОРС-драйвер и библиотека стандарта WIN DLL, которые рекомендуется использовать при подключении прибора к SCADA-системам и контроллерам других производителей.

Конфигурирование МУ110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например ОВЕН АСЗ-М или АС4) с помощью программы «Конфигуратор М110», входящей в комплект поставки.

Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.
Особенности:

16 каналов дискретного вывода, групповая развязка
Типы выходных элементов:

- ОВЕН МУ110-16Р: Р – ЭМ-реле 3 А ~250 В или =30 В
- ОВЕН МУ110-16К: К – транзисторная оптопара, открытый коллектор, 400 мА, =60 В
Возможность выдачи ШИМ-сигнала с любого выхода
Напряжение питания: ~220 В или =24 В (в зависимости от модификации)

Технические характеристики:

Параметр	Значение
Напряжение питания: - МУ110-220.16Р(К) - МУ110-24.16Р(К) - МУ110-224.16Р(К)	~90...264 В (номинальное напряжение 220 В) частотой 47…63 Гц =18...29 В (номинальное напряжение 24 В) ~90...264 В (номинальное напряжение 220 В) частотой 47…63 Гц или =20...375 В (номинальное напряжение 24 В)
Потребляемая мощность: - МУ110-220(224).16Р(К) - МУ110-24.16Р(К)	Не более 12 ВА Не более 6 ВА
Количество дискретных выходных элементов	16
Интерфейс связи с компьютером	RS-485
Максимальная скорость обмена по интерфейсу RS-485	115 200 бит/с
Параметры дискретных ВЭ: - ОВЕН МУ110-16Р - ОВЕН МУ110-16К	3 А при напряжении не более 250 В 50 Гц и cos φ > 0,4 или 3 А при постоянном напряжении не более 30 В 400 мА при напряжении не более 60 В постоянного тока
Условия эксплуатации: - температура окружающего воздуха - относительная влажность воздуха при +25°С и более низких температурах без конденсации влаги - атмосферное давление	−10...+55°С 80%RH 86...106,7 кПа
Протокол связи, используемый для передачи информации	ОВЕН; ModBus-RTU; ModBus-ASCII; DCON
Степень защиты корпуса	IP20
Габаритные размеры	63×110×73 мм
Вес	Не более 0,5 кг

Габаритные размеры

Версия: 2020-11-05-ШАР

Документация и схемы

Схема	Размер	Файл

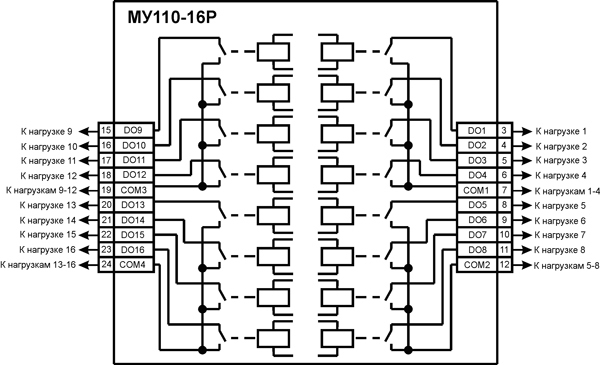

Схема подключения к ВЭ типа электромагнитное реле	0.08 Мб

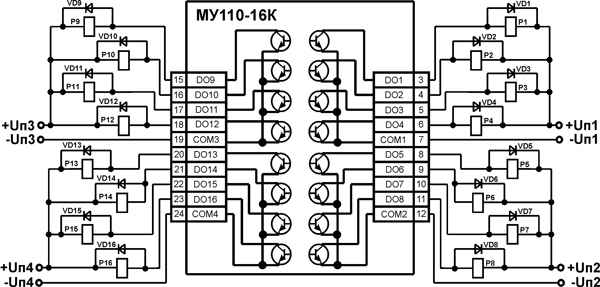

Схема подключения нагрузки к ВЭ типа К (для МУ110-16К)	0.08 Мб

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	27.04.2013	0.89 Мб
Список параметров МУ110-16Р(К)	06.05.2013	0.05 Мб
Сертификат соответствия для Мх110	31.10.2012	0.48 Мб
Руководство пользователя программой «Конфигуратор М110»	06.05.2013	0.45 Мб
Диск Мх110	22.02.2019	35.8 Мб
Конфигуратор Мх110	10.05.2012	0.81 Мб
Программа обновления встроенного обеспечения микроконтроллера (добавлена поддержка 15 функции протокол ModBus)	22.02.2019	0.71 Мб

Артикул	Тип выходов	Срок поставки	Стоимость
К Р

Артикул	Модель	Тип выходов	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Тип выходов	Срок поставки	Стоимость
F90165	МУ110-224.16Р	Р	Со склада	16560 руб. – +

Артикул	Модель	Тип выходов	Срок поставки	Стоимость
