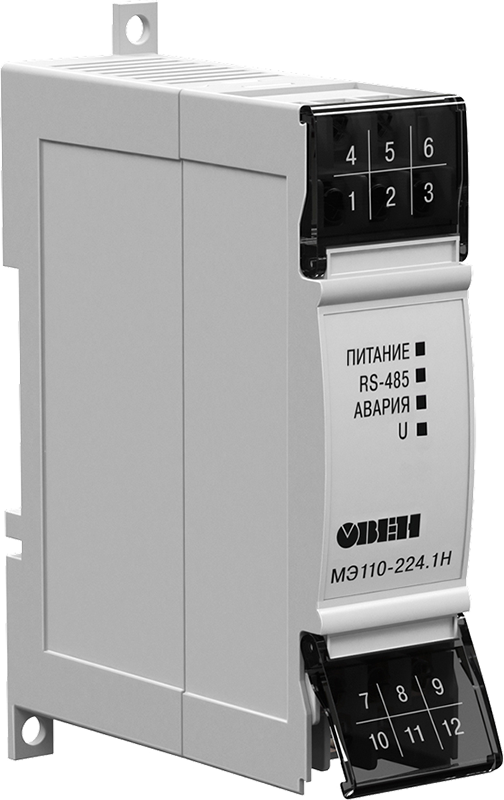

Прибор предназначен для измерения напряжения и частоты в однофазных сетях, преобразования его в цифровой код и передачи результатов измерений в сеть RS-485
Особенности:

Подключение трансформаторов напряжения и тока
Монтаж на DIN-рейке или на внутренней стенке шкафа

Технические характеристики

Параметр		Значение
Параметр		Прямое подключение	С трансформатором	Погрешность
Диапазон измерения	напряжения	40…400 В	40 мВ…4 МВ	±0,5%
Диапазон измерения	частоты	45…65 Гц		±0,5%
Энергопотребление прибора		< 4 ВА
Время опроса		<1 c
Количество каналов измерения		1
Интерфейс связи с мастером сети		RS-485
Максимальное количество приборов, одновременно подключаемых к сети RS-485		32
Максимальная скорость передачи данных		115 200 бит/с
Протоколы связи, используемые для передачи информации		ОВЕН; ModBus-RTU; ModBus-ASCII; DCON
Условия эксплуатации		−20…+55°С, ≤ 80%RH
Условия хранения		−25…+55°С
Степень защиты корпуса		IP20 со стороны передней панели IP00 со стороны клеммной колодки
Монтаж		на DIN-рейку, в шкаф
Средняя наработка на отказ		50 000 часов
Габаритные размеры (В×Ш×Г)		110×76×27 мм
Вес		500 г

Габаритные размеры

Документация и схемы

Схема	Размер	Файл
Схемы подключения	0.13 Мб
