Модуль ввода сигналов тензодатчиков ОВЕН МВ110-224.xТД

Прибор для измерения сигналов мостовых тензометрических датчиков, преобразования данных измерений в значение физической величины и передачи результатов измерения в сеть RS-485

В закладки

от 13 920 руб. Наличие: 2...4 недели Выбрать конфигурацию Доставка по России
Способы оплаты

Описание

Конфигуратор
Все модификации ()
Отзывы (0)

Прибор предназначен для измерения сигналов мостовых тензометрических датчиков, преобразования данных измерений в значение физической величины и передачи результатов измерения в сеть RS-485.
Прибор работает в сети RS-485 по протоколам ОВЕН, ModBus-RTU, ModBus-ASCII, DCON.

Конфигурирование модуля осуществляется с помощью ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или АС4, соответственно) с помощью программы «Конфигуратор М110», входящей в комплект поставки.

ОВЕН МВ110-224.1ТД отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51522 для оборудования класса А.

Особенности:

Количество измерительных каналов:
- МВ110-224.1ТД: 1
- МВ110-224.4ТД: 4
Напряжение питания: ~220 В и =24 В (универсальный источник питания)

Основные технические характеристики:

Параметр	Значение
Напряжение питания	~90...245 В (номинальное напряжение 220 В) частотой 47...63 Гц или =20...60 В (номинальное напряжение 24 В)
Потребляемая мощность	Не более 5 Вт
Количество измерительных каналов: - МВ110-224.1ТД - МВ110-224.4ТД	1 4
Разрядность АЦП	24
Схема подключения мостового тензодатчика	Четырех- или шестипроводная
Сопротивление тензодатчика	87...1000 Ом
Максимальная нагрузка (нескольких параллельно подключенных тензодатчиков) на один канал	Не менее 87 Ом (четыре датчика сопротивлением 350 Ом)
Номинальное напряжение питания (возбуждения) тензодатчика от встроенного источника постоянного тока	2,5 В ± 5%
Время обновления данных измерений в канале для МВ110-224.1ТД - в режиме с возбуждением датчика постоянным напряжением - в режиме с возбуждением датчика знакопеременным напряжением	Не более 25 мс Не более 190 мс
Время обновления данных измерений в канале для МВ110-224.4ТД - в режиме с возбуждением датчика постоянным напряжением: включен один измерительный канал включены два измерительных канала включены три измерительных канала включены четыре измерительных канала - в режиме с возбуждением датчика знакопеременным напряжением включен один измерительный канал включены два измерительных канала включены три измерительных канала включены четыре измерительных канала	Не более 130 мс Не более 135 мс Не более 210 мс Не более 280 мс Не более 260 мс Не более 320 мс Не более 500 мс Не более 630 мс
Время установления рабочего режима (предварительный прогрев)	Не более 20 мин
Максимальная скорость обмена по интерфейсу RS-485	115 200 бит/с
Максимальная длина кабеля типа «витая пара» для интерфейса RS-485	Не более 1200 м
Протоколы связи, используемые для передачи информации	ОВЕН; ModBus-RTU; ModBus-ASCII; DCON
Степень защиты корпуса: - со стороны передней панели - со стороны клеммной колодки	IP20 IP00
Габаритные размеры: - МВ110-224.1ТД - МВ110-224.4ТД	63×110×74 мм 139×110×74 мм
Вес: - МВ110-224.1ТД - МВ110-224.4ТД	Не более 0,25 кг Не более 0,42 кг

Документация и схемы

Схема	Размер	Файл
Общий чертеж прибора МВ110-224.1ТД	0.06 Мб

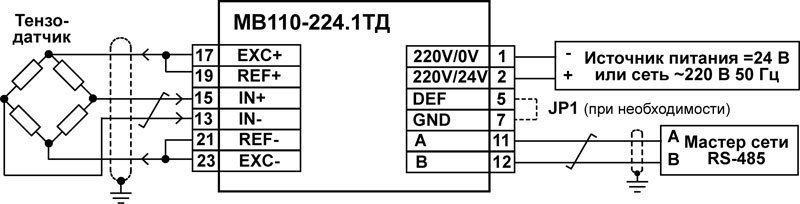

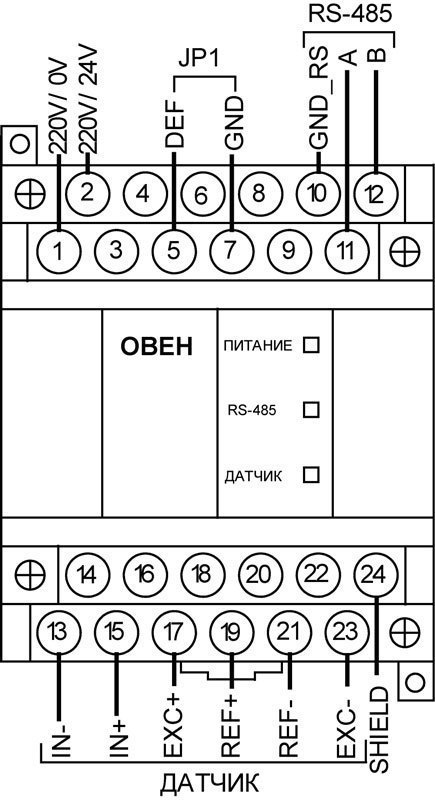

Подключение к прибору МВ110-224.1ТД внешних устройств с применением четырехпроводной схемы подключения к датчику и использованием заземления	0.04 Мб

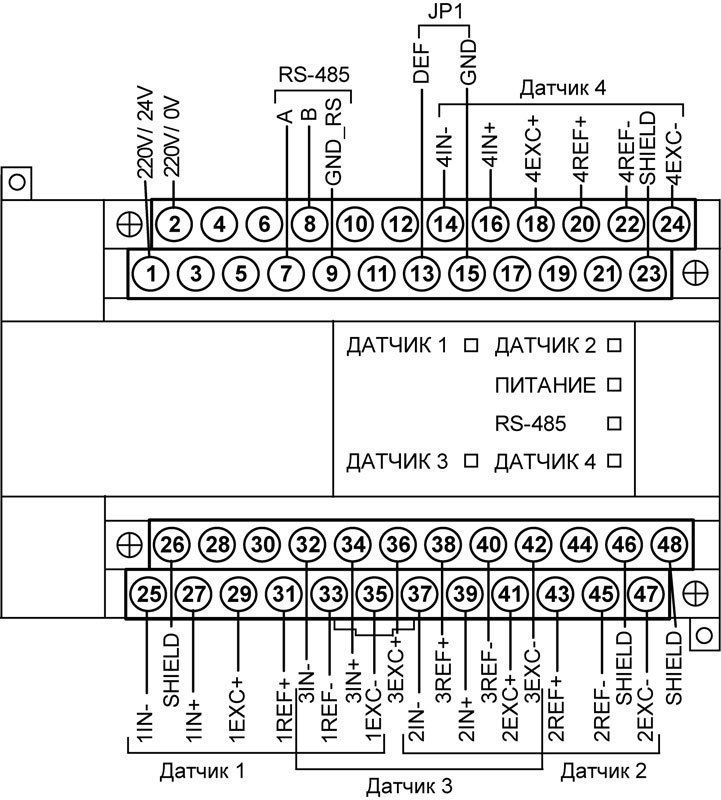

Общий чертеж прибора МВ110-224.4ТД	0.11 Мб
Подключение к МВ110-224.4ТД внешних устройств с применением шестипроводной схемы подключения к датчику и без использования заземления	0.09 Мб

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	27.04.2013	1.75 Мб
Руководство пользователя программой «Конфигуратор М110»	06.05.2013	0.45 Мб
Диск Мх110	22.02.2019	35.8 Мб
Конфигуратор Мх110	10.05.2012	0.81 Мб

Артикул	Модель	Срок поставки	Стоимость
МВ110-224.1ТД МВ110-224.4ТД

Артикул	Модель	Модель	Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Свойства		Срок поставки	Стоимость

Артикул	Модель	Модель	Срок поставки	Стоимость

Отзывы на этот товар пока отсутствуют.
