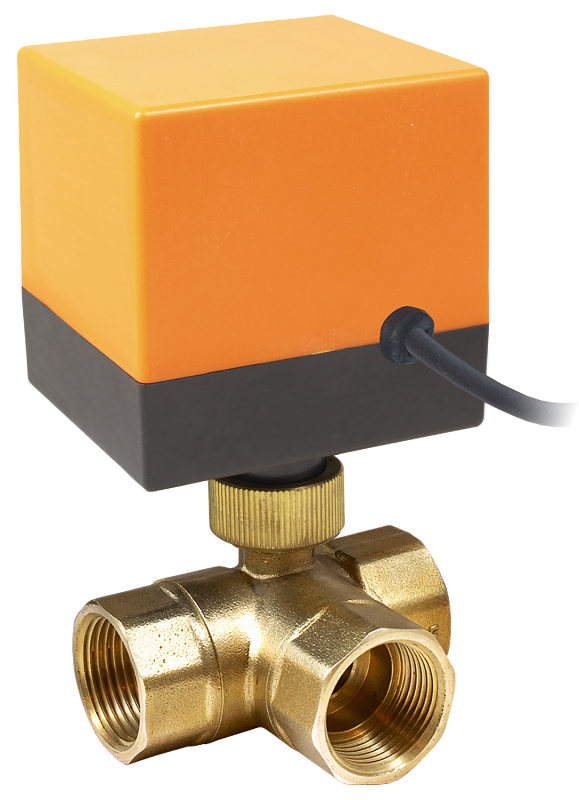

Расшифровка обозначения на примере крана AR500Е-3-15/12 XYZ:
AR500Е – модель привода.
3 – трехходовой кран
15 – условный диаметр прохода в мм.
12 – эффективный диаметр в мм, если Дэф < Ду.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: P – PTFE.

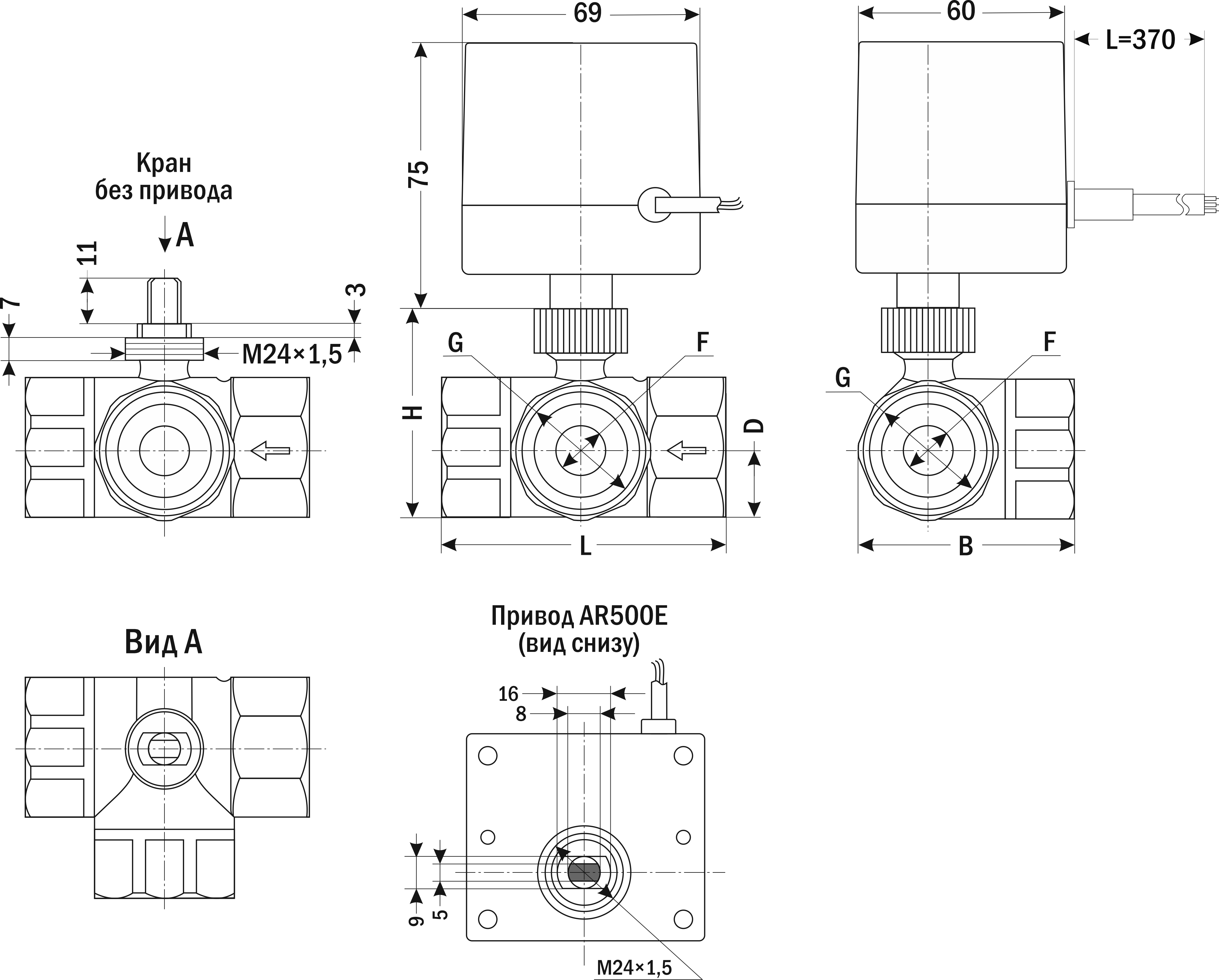

Размер, мм
AR510-3
-15/12
-20/17
-25/19
-32/25
-40/30
B
42
53
58
75,5
94
D
14
16
20
27,5
34
∅d (Дэф)
10
11
17
24
29
G
1/2"
¾"
1"
1¼"
1½"
L
45
52
60
76
88
H
55,5
68
76
97
118
Версия: 2024-04-23-ШАР
